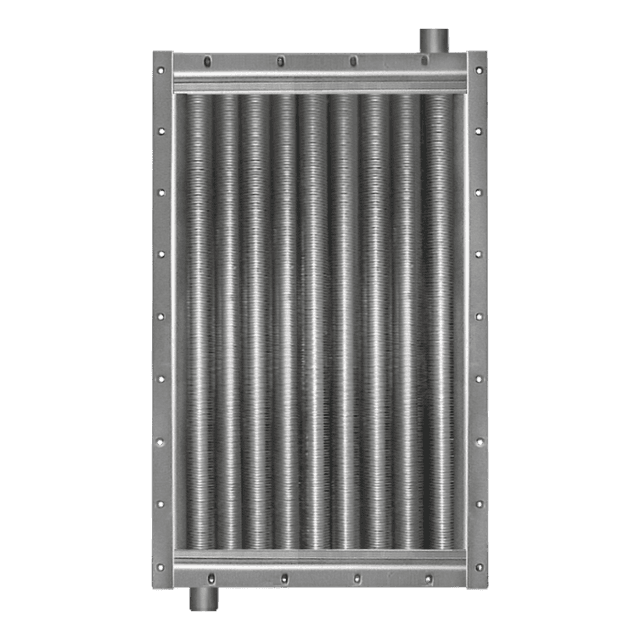

Калорифер КП 410
Калорифер КП 410
Характеристики: 6300 м3/ч;
176 кВт
40 903 руб. с НДС
Калорифер КП 410 02 УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера КП 410 парового
| Производительность по воздуху, м3/час | 6300 |
|---|---|
| Тепловая мощность калорифера, кВт | 176 |
| Площадь поверхности теплообмена, м2 | 28.7 |
| Площадь фронтального сечения, м2 | 2.488 |
| Емкость воздухонагревателя, м3 | 0.019 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 42 |
| Число ходов по теплоносителю | 1 |
| Диаметр патрубков, Ду мм | 50 |
|---|---|
| Масса, кг | 92 |
| Аэродинамическое сопротивление min, Па | 18 |
| Аэродинамическое сопротивление max, Па | 404 |
| Расход теплоносителя min, кг/час | 242 |
| Расход теплоносителя max, кг/час | 539 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 44.3 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 94.4 |
Таблица расчета и подбора парового калорифера КП 410
Ниже представлены расчетные данные парового калорифера КП 410 производства ООО «Т.С.Т.». Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.
| Давление сухого насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 9000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 50 | 45 | 40 | 35 | 41 | 36 | 30 | 24 | 34 | 28 | 22 | 16 |
| Аэродинамическое сопротивление, Па | 97 | 102 | 107 | 112 | 193 | 202 | 214 | 226 | 335 | 354 | 374 | 396 |
| Расход пара калорифером, кг/ч | 242 | 267 | 293 | 320 | 308 | 338 | 372 | 406 | 371 | 409 | 447 | 487 |
| Производительность по теплу, кВт | 152 | 168 | 184 | 200 | 193 | 212 | 233 | 255 | 233 | 256 | 280 | 306 |
| Давление сухого насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 9000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 63 | 58 | 53 | 48 | 52 | 47 | 41 | 35 | 44 | 38 | 32 | 25 |
| Аэродинамическое сопротивление, Па | 93 | 97 | 102 | 108 | 186 | 195 | 206 | 217 | 325 | 342 | 361 | 383 |
| Расход пара калорифером, кг/ч | 286 | 312 | 339 | 366 | 366 | 397 | 432 | 467 | 441 | 480 | 520 | 564 |
| Производительность по теплу, кВт | 175 | 191 | 207 | 224 | 224 | 243 | 264 | 286 | 269 | 293 | 318 | 345 |
| Давление сухого насыщенного пара, МПа | 0,4 | |||||||||||
| Температура пара, °С | 143,6 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 9000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура воздуха на выходе из калорифера, °С | 77 | 72 | 67 | 62 | 65 | 59 | 54 | 48 | 56 | 49 | 43 | 37 |
| Аэродинамическое сопротивление, Па | 89 | 93 | 98 | 103 | 178 | 188 | 197 | 208 | 312 | 330 | 348 | 367 |
| Расход пара калорифером, кг/ч | 341 | 368 | 395 | 424 | 434 | 469 | 502 | 539 | 522 | 566 | 608 | 651 |
| Производительность по теплу, кВт | 202 | 218 | 234 | 251 | 257 | 278 | 298 | 320 | 309 | 335 | 360 | 386 |
| Давление сухого насыщенного пара, МПа | 0,6 | |||||||||||
| Температура пара, °С | 158,8 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 9000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 87 | 82 | 77 | 72 | 100 | 95 | 90 | 85 | 98 | 93 | 87 | 81 |
| Аэродинамическое сопротивление, Па | 86 | 90 | 95 | 99 | 139 | 145 | 151 | 158 | 232 | 242 | 253 | 264 |
| Расход пара калорифером, кг/ч | 376 | 403 | 432 | 461 | 321 | 351 | 381 | 412 | 353 | 387 | 423 | 461 |
| Производительность по теплу, кВт | 218 | 234 | 250 | 267 | 186 | 203 | 221 | 239 | 205 | 224 | 245 | 267 |
| Давление сухого насыщенного пара, МПа | 0,8 | |||||||||||
| Температура пара, °С | 170,4 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 9000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 94 | 89 | 84 | 79 | 107 | 102 | 96 | 91 | 104 | 99 | 93 | 87 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 93 | 97 | 137 | 142 | 149 | 155 | 228 | 238 | 248 | 260 |
| Расход пара калорифером, кг/ч | 405 | 434 | 463 | 492 | 354 | 384 | 417 | 449 | 393 | 427 | 464 | 503 |
| Производительность по теплу, кВт | 231 | 247 | 263 | 280 | 201 | 218 | 237 | 255 | 223 | 243 | 264 | 286 |
| Давление сухого насыщенного пара, МПа | 1,0 | |||||||||||
| Температура пара, °С | 179,9 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 9000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура воздуха на выходе из калорифера, °С | 100 | 95 | 90 | 85 | 112 | 107 | 102 | 96 | 109 | 104 | 98 | 92 |
| Аэродинамическое сопротивление, Па | 83 | 87 | 91 | 95 | 135 | 140 | 146 | 153 | 225 | 234 | 245 | 256 |
| Расход пара калорифером, кг/ч | 430 | 459 | 488 | 518 | 383 | 414 | 445 | 480 | 426 | 460 | 499 | 539 |
| Производительность по теплу, кВт | 241 | 257 | 273 | 290 | 214 | 232 | 249 | 269 | 238 | 258 | 279 | 301 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

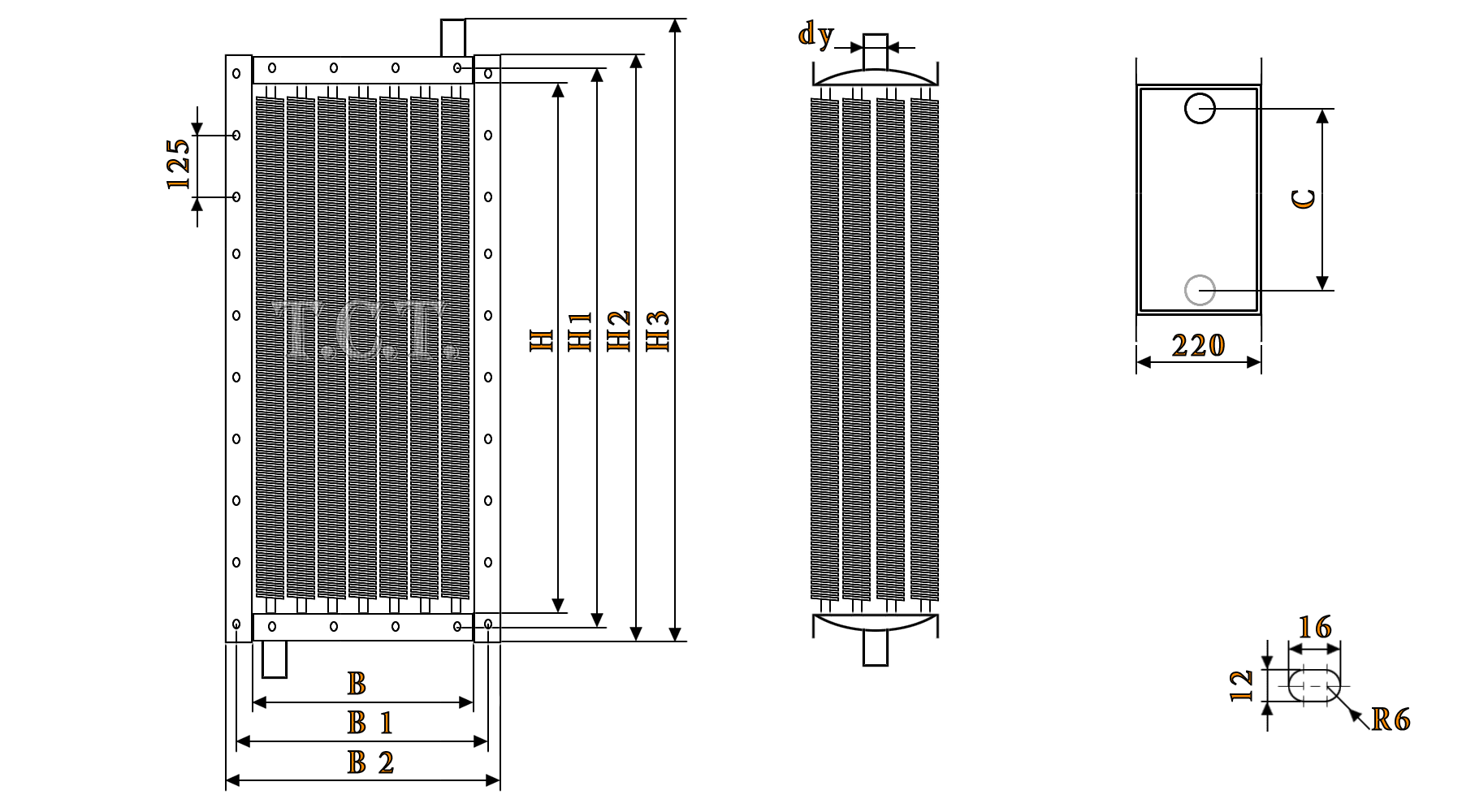

Габаритные размеры калорифера КП 410
| Габаритные и присоединительные размеры калорифера КП 410 парового, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1155 | 1203 | 1227 | 1292 | 500 | 548 | 572 | 402 | 50 |
Оплата и доставка КП 410
Заказать калорифер КП 410 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты калорифера КП 410:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 421401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера КП 410:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
| Регион | Населенный пункт | Компания | Отрасль промышленности |
|---|---|---|---|
| Кемеровская область | г. Кемерово | ООО «Юнитэк» | Промышленное снабжение |
| Кемеровская область | г. Киселевск | ООО «Обогатительная фабрика «Тайбинская» | Горнодобывающая пром-ть |
| Кемеровская область | г. Таштагол | АО «Евразруда» | Добывающая отрасль |
| Красноярский край | г. Красноярск | ООО «Сибирское промышленное оборудование» | Вентиляция/Монтаж |
| Московская область | г. Москва | ООО «Флайэн» | Промышленное снабжение |
| Новосибирская область | г. Новосибирск | ООО «ТЭТ» | Приборостроение и электротехника |
| Республика Татарстан | г. Набережные Челны | ООО «Химпродукт» | Химическая промышленность |
| Ростовская область | г. Новочеркасск | ООО «КСК МК» | Металлообработка |
Данные для транспортировки. Внешние габаритные размеры: 0.572 м х 1.357 м х 0.220 м; объем: 0.171 м3; вес калорифера КП 410: 92 кг.
