Калорифер КП 412
Калорифер КП 412
Характеристики: 25000 м3/ч;
720 кВт
140 480 руб. с НДС
Калорифер КП 412 02 УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера КП 412 парового
| Производительность по воздуху, м3/час | 25000 |
|---|---|
| Тепловая мощность калорифера, кВт | 720 |
| Площадь поверхности теплообмена, м2 | 127.2 |
| Площадь фронтального сечения, м2 | 0.244 |
| Емкость воздухонагревателя, м3 | 0.077 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 130 |
| Число ходов по теплоносителю | 1 |
| Диаметр патрубков, Ду мм | 80 |
|---|---|
| Масса, кг | 360 |
| Аэродинамическое сопротивление min, Па | 18 |
| Аэродинамическое сопротивление max, Па | 404 |
| Расход теплоносителя min, кг/час | 994 |
| Расход теплоносителя max, кг/час | 2278 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 43.3 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 92.2 |
Таблица расчета и подбора парового калорифера КП 412
Ниже представлены расчетные данные парового калорифера КП 412 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.
Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

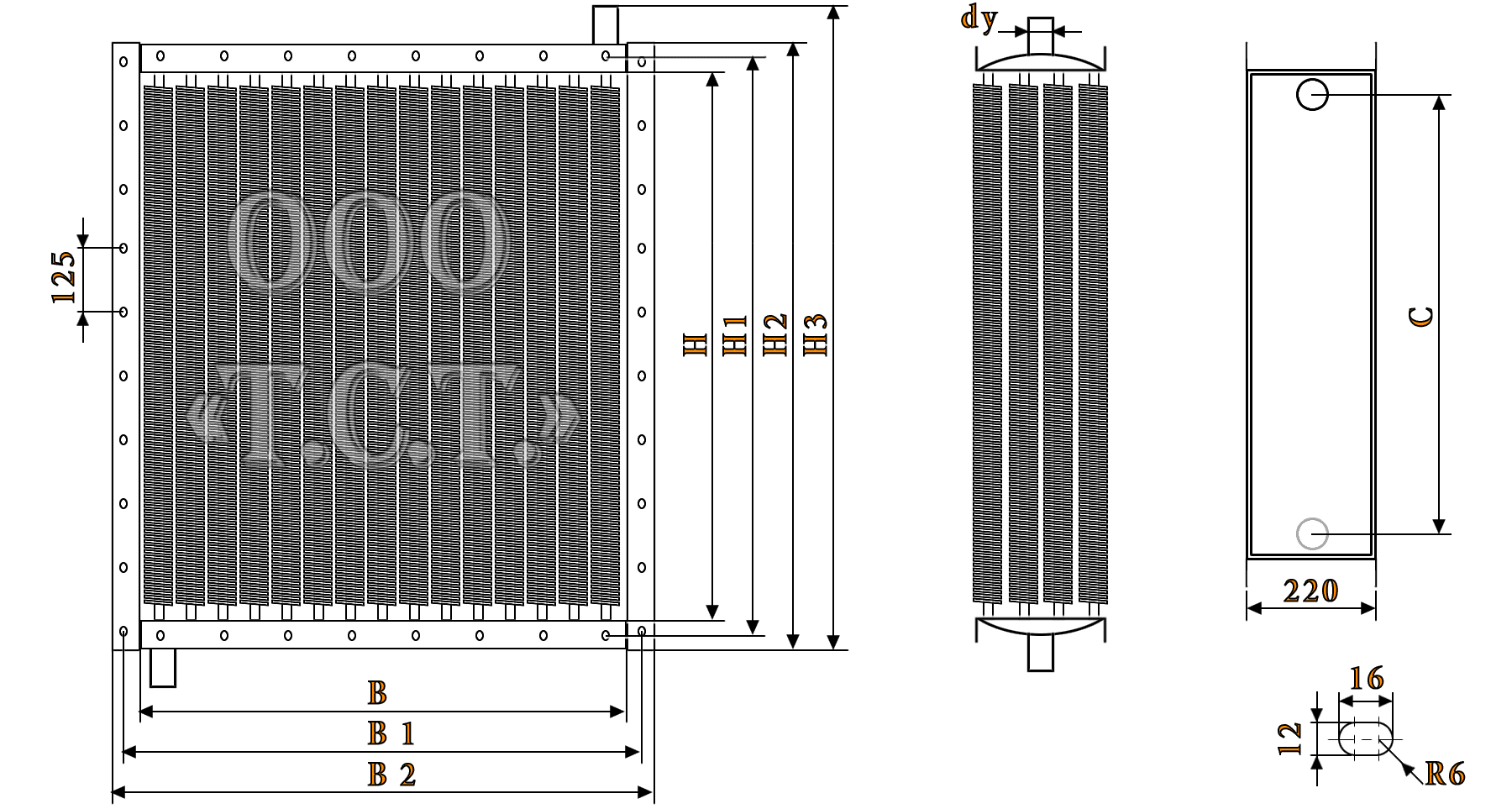

Габаритные размеры калорифера КП 412
| Габаритные и присоединительные размеры калорифера КП 412 парового, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1500 | 1548 | 1572 | 1376 | 80 |
