Калорифер КП 407
Калорифер КП 407
Характеристики: 3150 м3/ч;
93 кВт
28 482 руб. с НДС
Калорифер КП 407 02 УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики калорифера КП 407 парового
| Производительность по воздуху, м3/час | 3150 |
|---|---|
| Тепловая мощность калорифера, кВт | 93 |
| Площадь поверхности теплообмена, м2 | 16.3 |
| Площадь фронтального сечения, м2 | 0.455 |
| Емкость воздухонагревателя, м3 | 0.013 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 42 |
| Число ходов по теплоносителю | 1 |
| Диаметр патрубков, Ду мм | 50 |
|---|---|
| Масса, кг | 60 |
| Аэродинамическое сопротивление min, Па | 18 |
| Аэродинамическое сопротивление max, Па | 404 |
| Расход теплоносителя min, кг/час | 128 |
| Расход теплоносителя max, кг/час | 297 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 45.9 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 97.8 |
Таблица расчета и подбора парового калорифера КП 407
Ниже представлены расчетные данные парового калорифера КП 407 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.
Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

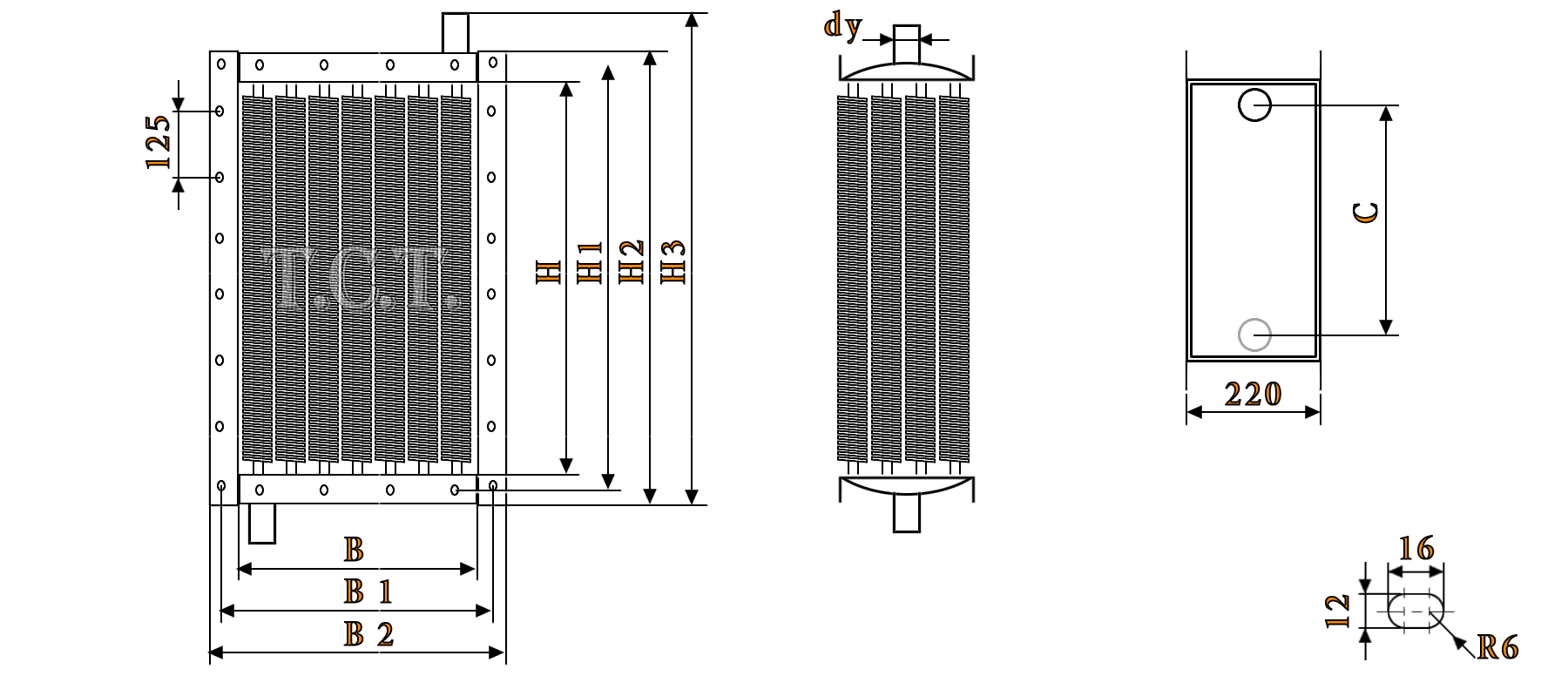

Габаритные размеры калорифера КП 407
| Габаритные и присоединительные размеры калорифера КП 407 парового, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 655 | 703 | 727 | 792 | 500 | 548 | 572 | 402 | 50 |
