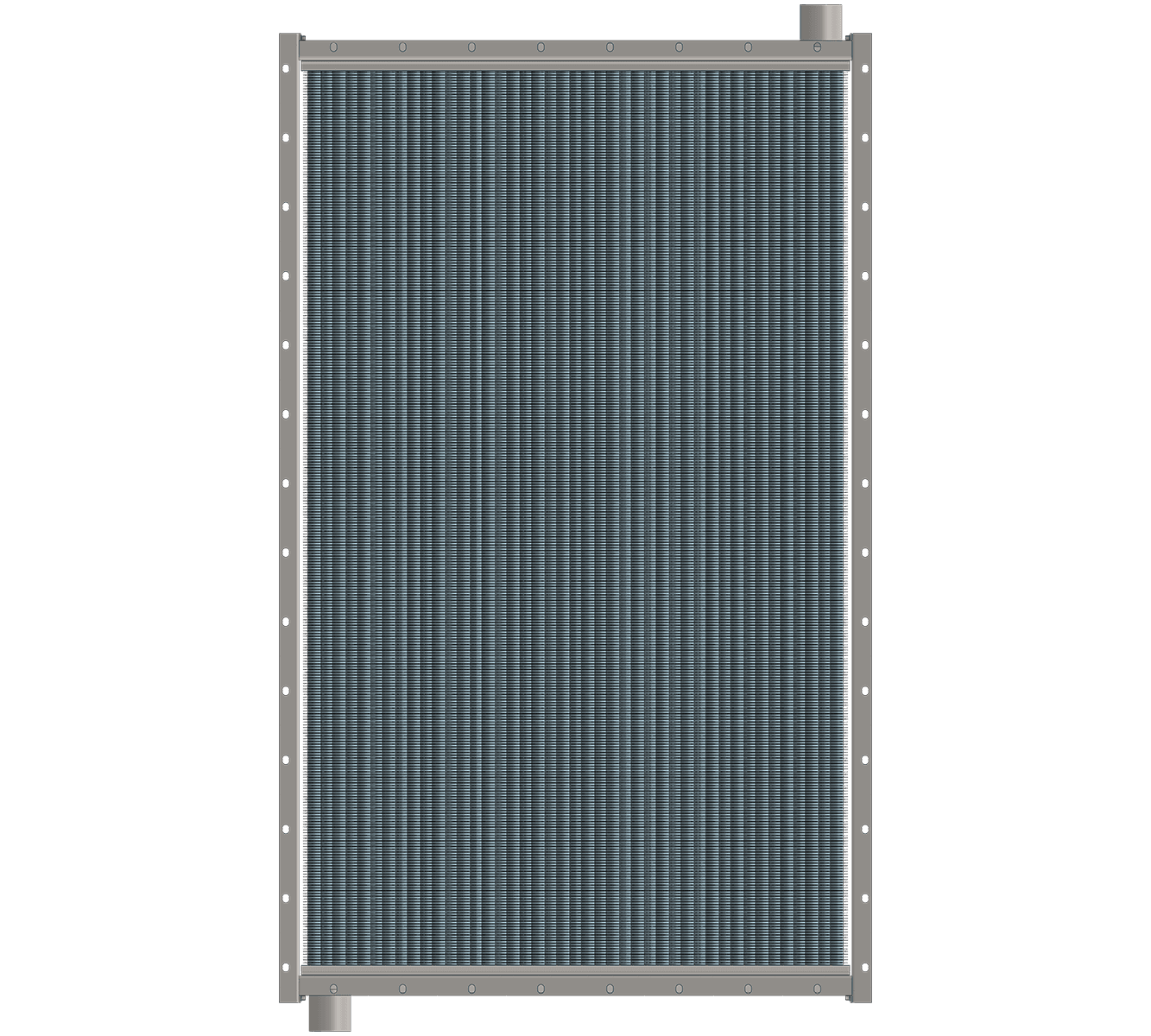

Калорифер КП 311

Воздухонагреватель КП 311

Калорифер КП 311

Характеристики: 16000 м3/ч;

424 кВт

76 523 руб. с НДС

Калорифер КП 311 02 УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Технические характеристики калорифера КП 311 парового

Производительность по воздуху, м3/час16000
Тепловая мощность калорифера, кВт424
Площадь поверхности теплообмена, м263.6
Площадь фронтального сечения, м20.267
Емкость воздухонагревателя, м30.038
Количество рядов теплообменника3
Количество теплообменных трубок65
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм65
Масса, кг187
Аэродинамическое сопротивление min, Па14
Аэродинамическое сопротивление max, Па307
Расход теплоносителя min, кг/час586
Расход теплоносителя max, кг/час1269
Коэффициент теплопередачи min, Вт/(м2•°С)50.0
Коэффициент теплопередачи max, Вт/(м2•°С)102.8

Таблица расчета и подбора парового калорифера КП 311

Ниже представлены расчетные данные парового калорифера КП 311 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 16000 23000 30000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 46 41 36 30 37 31 25 19 31 24 18 11
Аэродинамическое сопротивление, Па 59 62 65 69 120 126 133 141 200 212 224 239
Расход пара калорифером, кг/ч 586 644 705 772 738 814 892 972 866 959 1047 1145
Производительность по теплу, кВт 367 404 442 484 463 510 559 609 543 601 657 718
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 16000 23000 30000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 58 53 47 42 47 41 35 29 40 33 27 20
Аэродинамическое сопротивление, Па 57 60 63 66 116 122 129 136 194 206 217 231
Расход пара калорифером, кг/ч 695 755 823 887 880 958 1039 1122 1033 1129 1221 1322
Производительность по теплу, кВт 425 462 503 542 538 586 635 686 632 690 747 809
Давление сухого насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Объем нагреваемого воздуха, м³/ч 16000 23000 30000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 72 67 61 56 59 53 47 41 51 44 37 30
Аэродинамическое сопротивление, Па 54 57 60 63 111 117 124 131 188 198 210 223
Расход пара калорифером, кг/ч 823 886 956 1023 1045 1127 1211 1298 1228 1328 1431 1537
Производительность по теплу, кВт 488 525 567 606 619 668 718 769 728 787 848 911
Давление сухого насыщенного пара, МПа 0,6
Температура пара, °С 158,8
Объем нагреваемого воздуха, м³/ч 16000 23000 30000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 81 76 70 65 96 90 85 79 95 89 83 77
Аэродинамическое сопротивление, Па 53 55 58 61 86 90 94 98 138 144 151 158
Расход пара калорифером, кг/ч 912 977 1049 1117 773 847 918 996 829 912 997 1083
Производительность по теплу, кВт 528 566 608 647 448 491 532 577 480 528 577 628
Давление сухого насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Объем нагреваемого воздуха, м³/ч 16000 23000 30000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 88 83 77 72 102 96 91 85 100 94 88 82
Аэродинамическое сопротивление, Па 52 54 57 60 85 88 92 97 136 142 149 156
Расход пара калорифером, кг/ч 982 1048 1122 1191 854 931 1003 1083 927 1011 1098 1187
Производительность по теплу, кВт 558 596 638 678 486 529 570 616 527 575 625 675
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 16000 23000 30000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 94 89 83 77 107 102 96 90 105 99 93 87
Аэродинамическое сопротивление, Па 51 53 56 59 83 87 91 95 134 140 146 153
Расход пара калорифером, кг/ч 1040 1108 1183 1260 923 995 1075 1156 1003 1090 1178 1269
Производительность по теплу, кВт 582 620 662 705 517 557 601 647 561 610 659 710

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

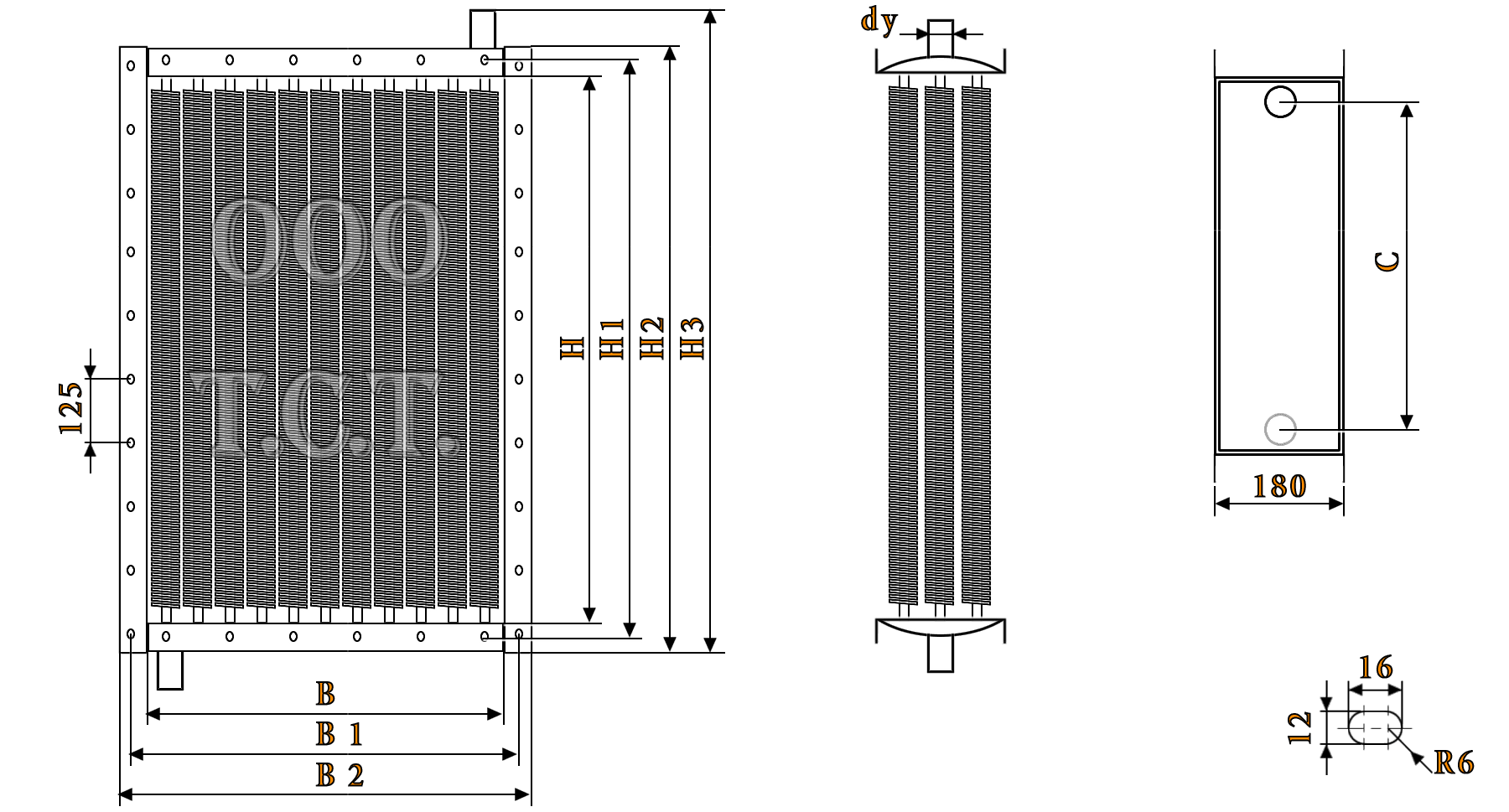

Габаритные размеры калорифера КП 311

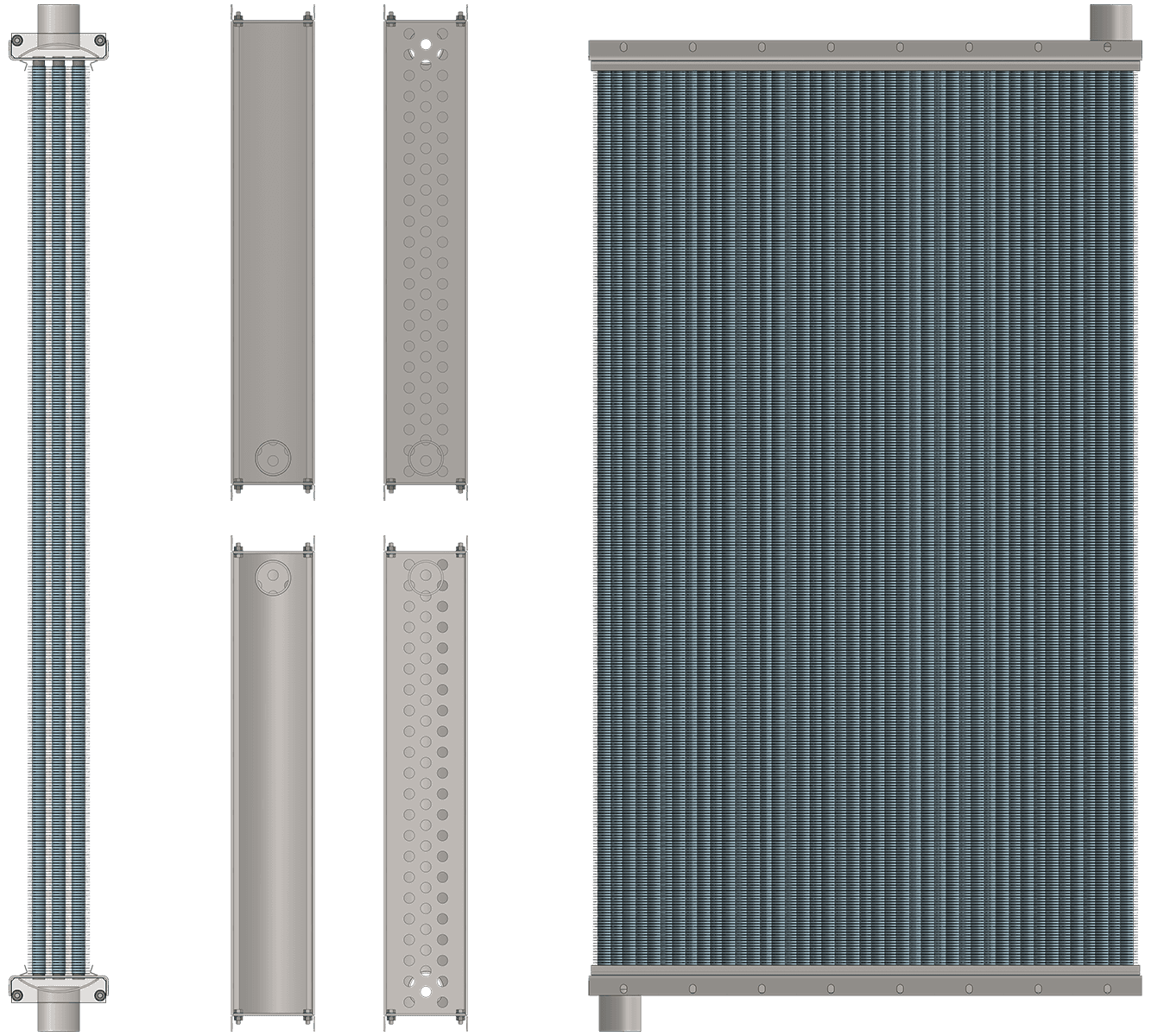

Калорифер КП 311 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КП 311 парового, мм
HH 1H 2H 3BB 1B 2Cdy
165517031727179210001048107288865
