Калорифер КПСк 3-12

Name: Калорифер КПСк 3-12
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-12
Price: 101319 RUB
Availability: InStock

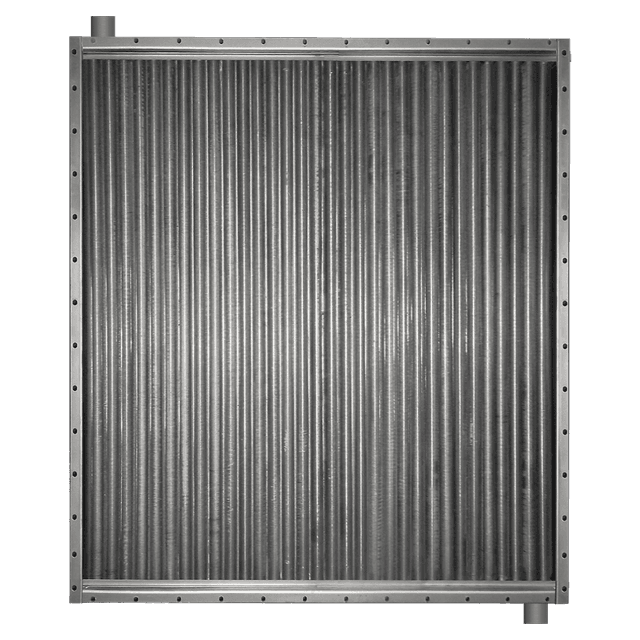

Калорифер КПСк 3-12

Характеристики: 25000 м³/ч;

562 кВт

101 319 руб. с НДС

Калорифер КПСк 3-12 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-12

Паровой калорифер КПСк 3-12 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-12 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 3-12	от 10 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-12 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-12 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	25000
Тепловая мощность калорифера, кВт	562
Площадь поверхности теплообмена, м²	129.9
Площадь фронтального сечения, м²	2.488
Емкость воздухонагревателя, м³	0.029
Количество рядов теплообменника	3
Количество теплообменных трубок	107
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	65
Масса, кг	242
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	693
Расход теплоносителя max, кг/час	1768
Коэффициент теплопередачи min, Вт/(м²•°С)	34.54
Коэффициент теплопередачи max, Вт/(м²•°С)	68.03

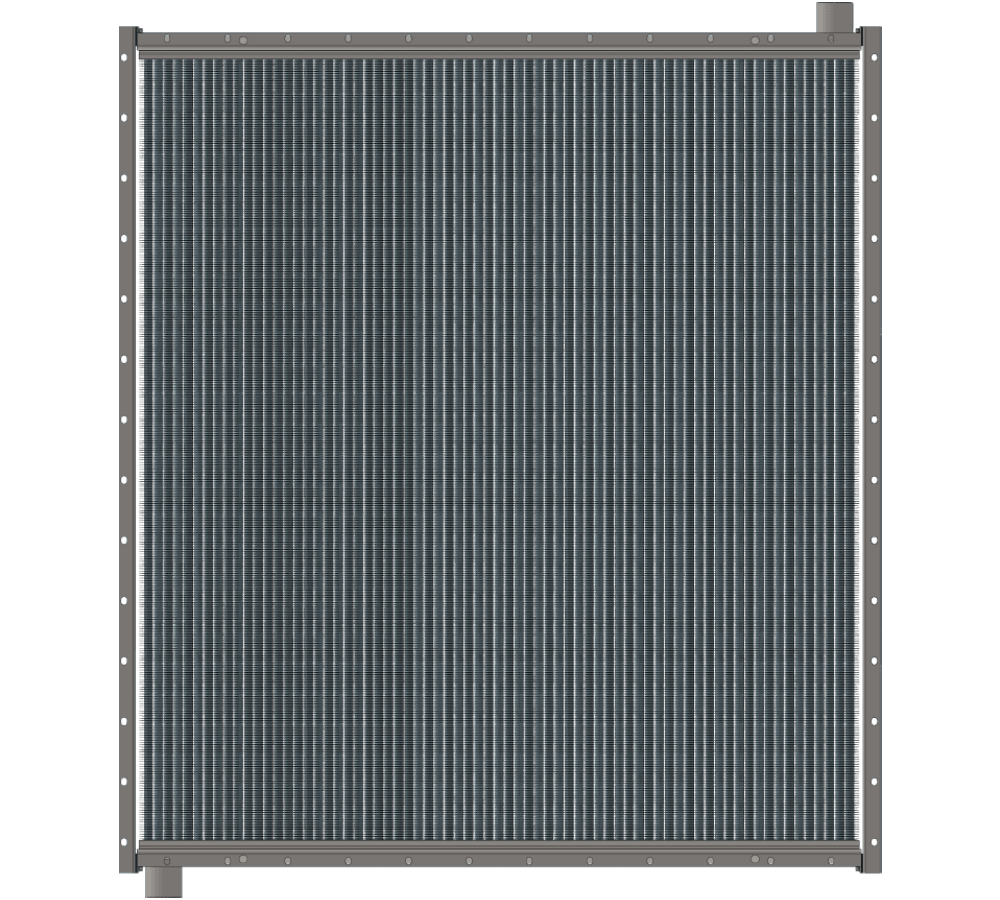

Конструкция калорифера КПСк 3-12

Калорифер одноходовой КПСк 3-12 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-12

Ниже представлены расчетные данные парового калорифера КПСк 3-12 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	52	47	41	36	43	37	31	24	38	31	25	18
Аэродинамическое сопротивление, Па	54	56	59	62	119	125	132	139	200	211	222	235
Расход пара калорифером, кг/ч	693	772	860	942	892	995	1101	1217	1040	1165	1284	1415
Производительность по теплу, кВт	435	484	539	591	560	624	690	763	652	730	805	887

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	63	58	52	47	53	46	40	34	46	40	33	26
Аэродинамическое сопротивление, Па	52	54	57	60	115	122	128	135	195	205	216	229
Расход пара калорифером, кг/ч	850	931	1022	1107	1089	1204	1313	1425	1279	1400	1532	1669
Производительность по теплу, кВт	520	569	625	677	666	736	803	872	782	856	937	1020

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	71	65	60	54	59	53	46	40	52	45	38	31
Аэродинамическое сопротивление, Па	51	53	56	59	113	119	125	132	191	202	213	225
Расход пара калорифером, кг/ч	948	1039	1124	1219	1225	1334	1454	1569	1432	1565	1701	1841
Производительность по теплу, кВт	570	624	676	733	736	802	874	943	861	941	1022	1106

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	76	71	65	60	82	76	70	64	82	76	69	63
Аэродинамическое сопротивление, Па	50	52	55	58	97	102	106	112	156	163	171	180
Расход пара калорифером, кг/ч	1034	1119	1213	1302	1008	1112	1219	1327	1065	1180	1306	1426
Производительность по теплу, кВт	613	663	719	772	598	659	722	787	631	699	774	845

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	81	76	70	64	86	80	74	67	86	79	73	66
Аэродинамическое сопротивление, Па	49	51	54	57	96	100	105	111	154	162	169	178
Расход пара калорифером, кг/ч	1098	1184	1280	1378	1090	1195	1303	1422	1155	1280	1400	1531
Производительность по теплу, кВт	643	693	749	807	638	700	763	833	676	750	819	896

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	25000				38000				50000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	92	86	81	75	95	89	83	76	94	87	80	74
Аэродинамическое сопротивление, Па	48	50	52	55	94	98	102	108	151	158	166	174
Расход пара калорифером, кг/ч	1252	1349	1441	1542	1283	1392	1504	1628	1377	1508	1641	1768
Производительность по теплу, кВт	712	767	819	877	729	792	856	926	783	857	933	1005

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 25000 м³/ч

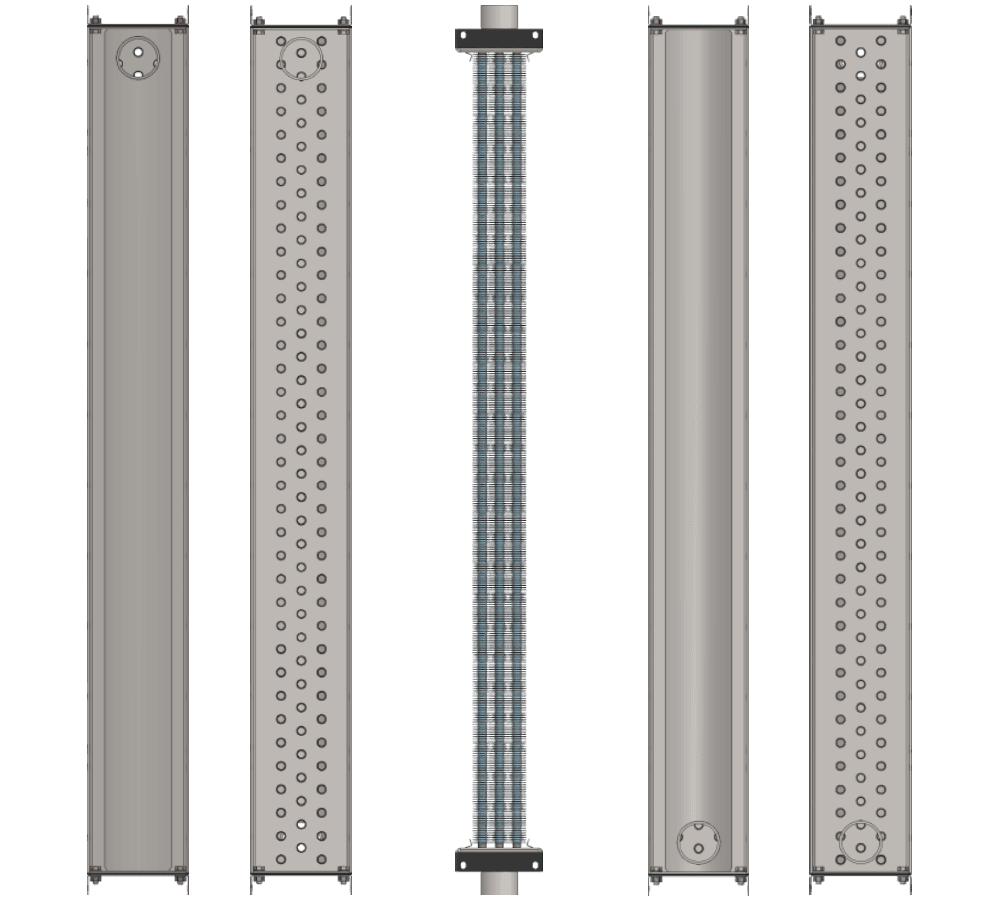

Габаритные размеры калорифера КПСк 3-12

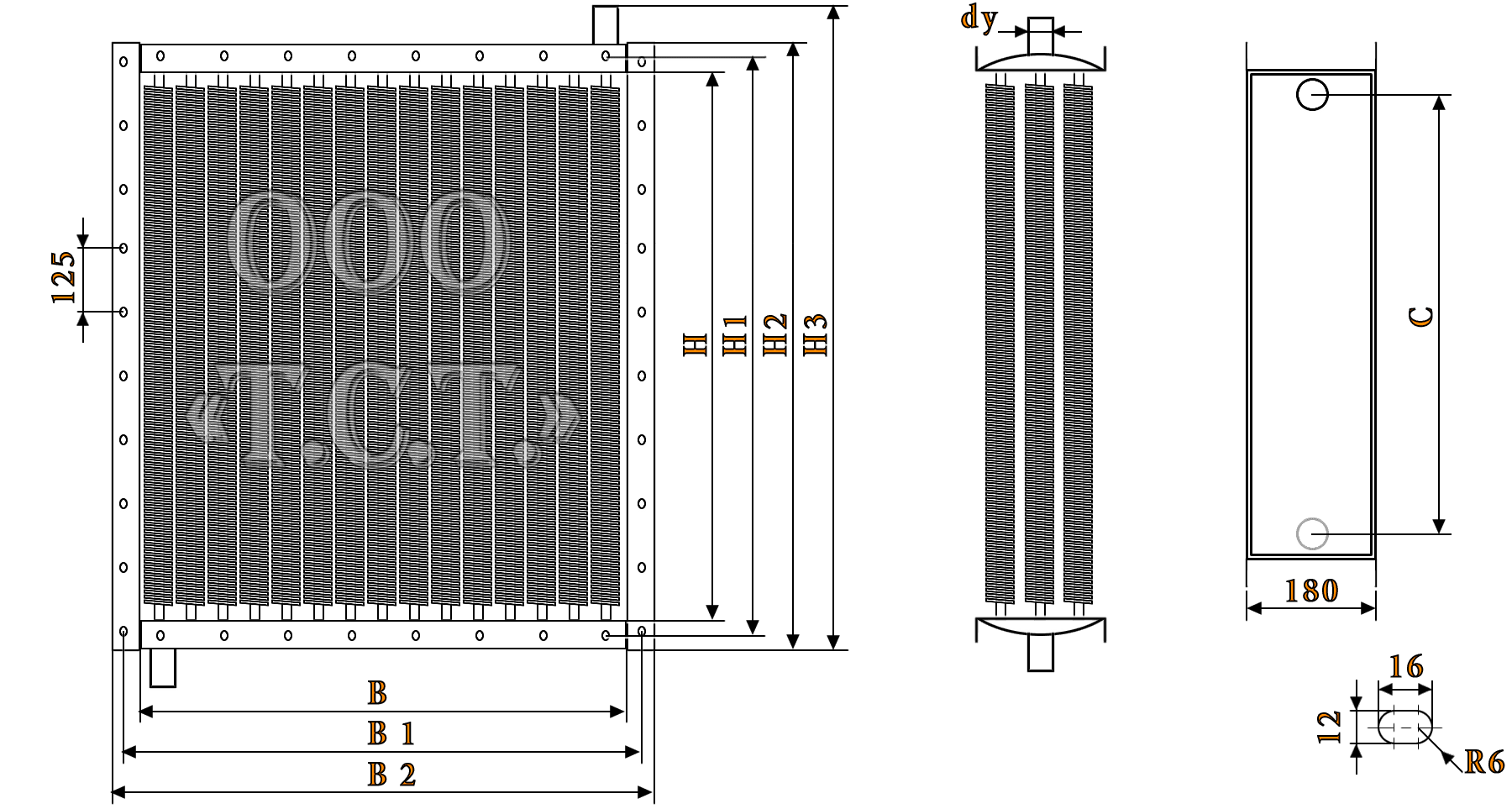

На чертеже калорифера КПСк 3-12 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-12 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1792	1500	1548	1572	1388	65

Спецификация и стандарты калорифера КПСк 3-12

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-12 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-12
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-12

Заказать калорифер КПСк 3-12 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-12:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-12:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-12 для транспортировки. Внешние габаритные размеры: 1.572 м х 1.857 м х 0.180 м; объем: 0.525 м³; вес калорифера КПСк 3-12: 242 кг.
