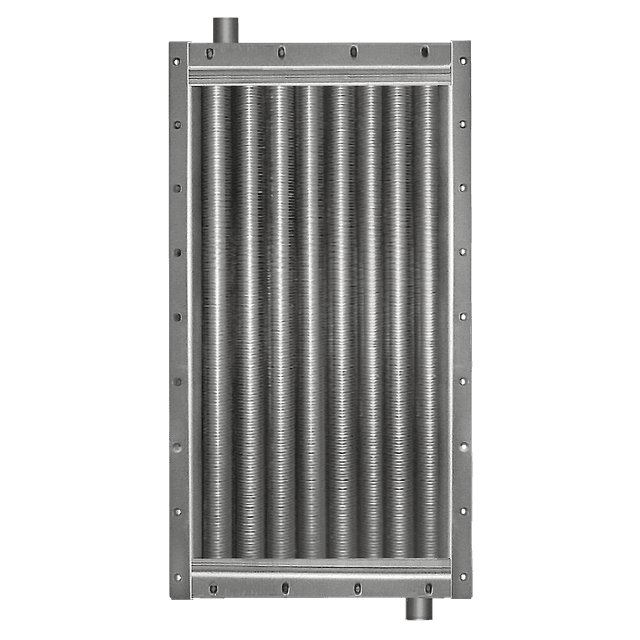

Калорифер КПСк 3-1

Воздухонагреватель КПСк 3-1

Калорифер КПСк 3-1

Характеристики: 2000 м3/ч;

46 кВт

13 475 руб. с НДС

Калорифер КПСк 3-1 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-1

Паровой калорифер КПСк 3-1 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-1 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 3-1от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 3-1 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-1 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час2000
Тепловая мощность калорифера, кВт46
Площадь поверхности теплообмена, м210.2
Площадь фронтального сечения, м20.197
Емкость воздухонагревателя, м30.003
Количество рядов теплообменника3
Количество теплообменных трубок26
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг28
Аэродинамическое сопротивление min, Па13
Аэродинамическое сопротивление max, Па273
Расход теплоносителя min, кг/час49
Расход теплоносителя max, кг/час154
Коэффициент теплопередачи min, Вт/(м2•°С)37.24
Коэффициент теплопередачи max, Вт/(м2•°С)73.35

Конструкция калорифера КПСк 3-1

Калорифер одноходовой КПСк 3-1 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

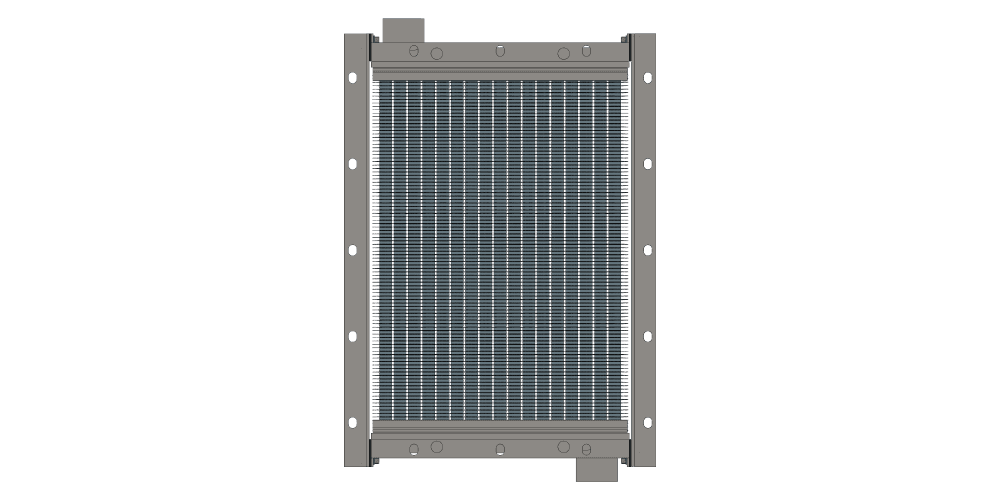

Воздухонагреватель КПСк 3-1 паровой

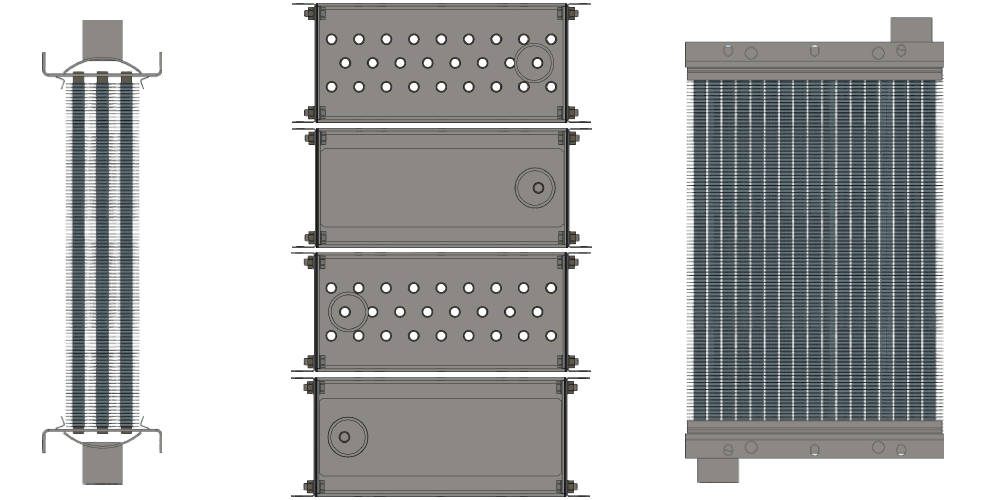

Калорифер КПСк 3-1 чертеж

Таблица расчета и подбора парового калорифера КПСк 3-1

Ниже представлены расчетные данные парового калорифера КПСк 3-1 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,06
Температура пара, °С 85,9
Объем нагреваемого воздуха, м³/ч 2000 3000 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 47 41 36 31 39 33 27 21 34 28 21 14
Аэродинамическое сопротивление, Па 56 58 61 64 120 126 133 140 206 217 229 243
Расход пара калорифером, кг/ч 49 56 63 70 63 72 80 89 74 84 95 106
Производительность по теплу, кВт 31 36 40 44 40 46 51 57 47 54 60 67
Давление сухого насыщенного пара, МПа 0,08
Температура пара, °С 93,5
Объем нагреваемого воздуха, м³/ч 2000 3000 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 51 46 41 35 43 37 31 25 37 31 24 18
Аэродинамическое сопротивление, Па 55 58 60 64 118 124 131 138 204 215 227 240
Расход пара калорифером, кг/ч 54 60 67 75 69 77 86 95 82 91 102 112
Производительность по теплу, кВт 34 38 42 47 43 49 54 60 52 58 64 71
Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 2000 3000 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 54 49 44 39 46 40 34 27 40 33 27 20
Аэродинамическое сопротивление, Па 54 57 60 63 117 123 130 137 202 213 225 238
Расход пара калорифером, кг/ч 58 64 71 78 73 82 91 101 87 98 108 119
Производительность по теплу, кВт 36 40 45 49 46 52 57 63 55 61 67 74
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 2000 3000 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 66 61 56 50 56 50 43 37 49 42 35 29
Аэродинамическое сопротивление, Па 52 55 58 61 114 119 126 133 197 207 219 231
Расход пара калорифером, кг/ч 70 77 84 92 90 99 109 118 106 117 129 139
Производительность по теплу, кВт 43 47 52 56 55 61 67 72 65 72 79 85
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 2000 3000 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 74 69 63 58 62 56 50 43 54 48 41 34
Аэродинамическое сопротивление, Па 51 54 56 59 112 117 123 130 194 204 215 227
Расход пара калорифером, кг/ч 79 86 94 101 101 111 120 130 120 131 142 154
Производительность по теплу, кВт 47 52 56 61 61 66 72 78 72 79 85 93
Давление сухого насыщенного пара, МПа 0,9
Температура пара, °С 175,4
Объем нагреваемого воздуха, м³/ч 2000 3000 4000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 99 93 88 82 101 95 89 83 98 92 86 79
Аэродинамическое сопротивление, Па 48 50 52 55 92 96 100 105 152 159 166 175
Расход пара калорифером, кг/ч 107 116 124 132 110 120 129 139 121 131 142 154
Производительность по теплу, кВт 61 65 70 75 62 68 73 78 68 74 80 87

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 2000 м³/чКалькулятор расчета парового калорифера на производительность 2000 м3/ч

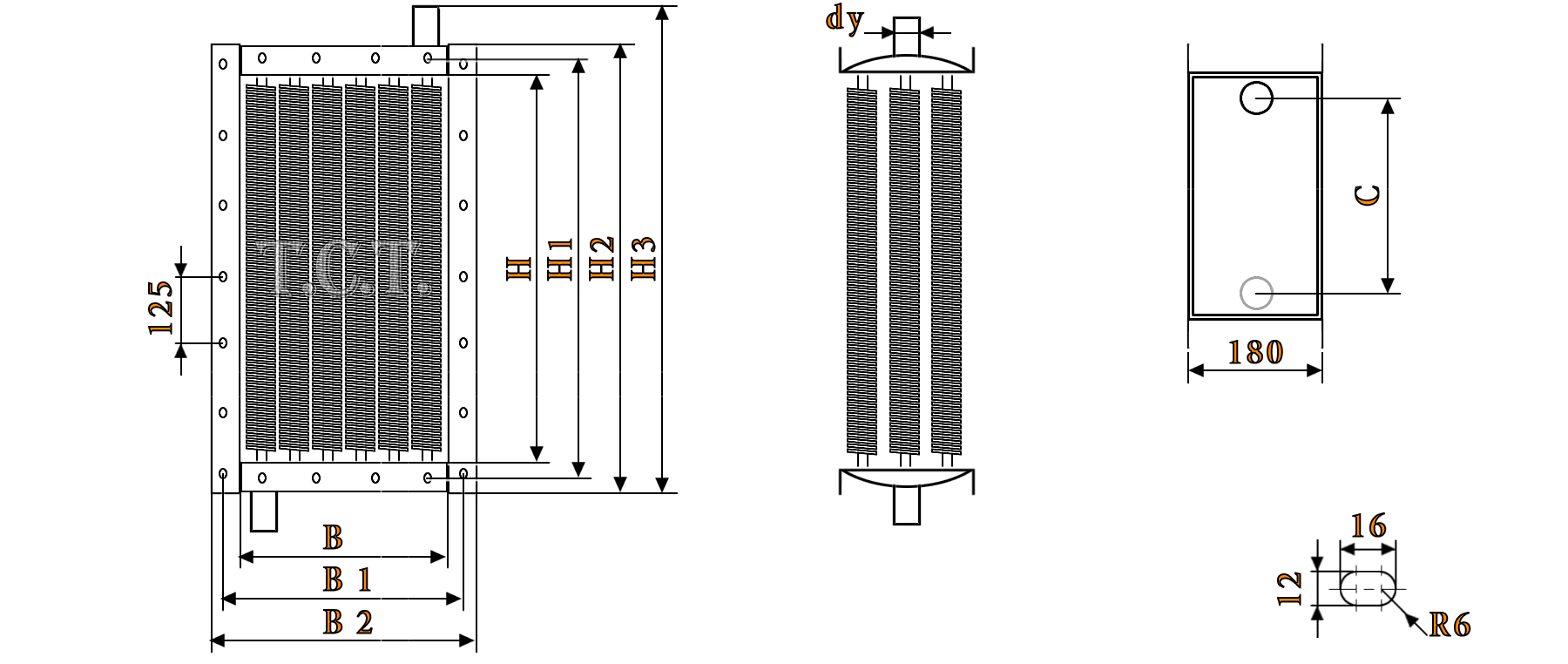

Габаритные размеры калорифера КПСк 3-1

На чертеже калорифера КПСк 3-1 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 3-1 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 3-1 парового, мм
HH 1H 2H 3BB 1B 2Cdy
53057860266737842645028050

Спецификация и стандарты калорифера КПСк 3-1

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-1 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 3-1
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк
