Калорифер КПСк 3-8

Name: Калорифер КПСк 3-8
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-8
Price: 21841 RUB
Availability: InStock

Калорифер КПСк 3-8

Характеристики: 4000 м³/ч;

92 кВт

21 841 руб. с НДС

Калорифер КПСк 3-8 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-8

Паровой калорифер КПСк 3-8 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-8 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 3-8	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-8 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-8 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	4000
Тепловая мощность калорифера, кВт	92
Площадь поверхности теплообмена, м²	20.1
Площадь фронтального сечения, м²	0.392
Емкость воздухонагревателя, м³	0.005
Количество рядов теплообменника	3
Количество теплообменных трубок	35
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	49
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	112
Расход теплоносителя max, кг/час	288
Коэффициент теплопередачи min, Вт/(м²•°С)	36.3
Коэффициент теплопередачи max, Вт/(м²•°С)	71.5

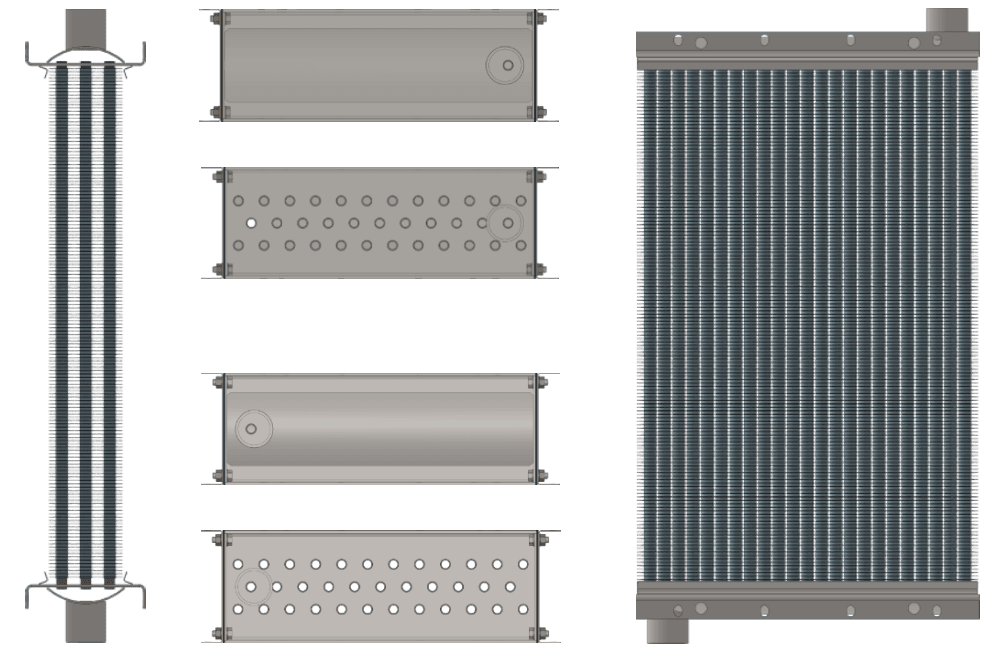

Конструкция калорифера КПСк 3-8

Калорифер одноходовой КПСк 3-8 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-8

Ниже представлены расчетные данные парового калорифера КПСк 3-8 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	53	48	42	37	44	38	32	26	39	32	25	19
Аэродинамическое сопротивление, Па	55	58	61	64	119	125	132	139	205	216	229	241
Расход пара калорифером, кг/ч	112	125	139	153	144	161	178	195	169	189	210	230
Производительность по теплу, кВт	70	78	87	96	90	101	112	123	106	119	132	144

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	64	59	54	48	54	48	42	35	47	40	34	27
Аэродинамическое сопротивление, Па	53	56	58	62	115	121	128	135	200	211	222	235
Расход пара калорифером, кг/ч	138	151	165	180	176	193	211	231	208	229	249	271
Производительность по теплу, кВт	84	92	101	110	108	118	129	141	127	140	152	166

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	72	67	61	56	60	54	48	41	53	46	39	32
Аэродинамическое сопротивление, Па	52	54	57	60	113	119	125	132	196	207	218	231
Расход пара калорифером, кг/ч	154	168	183	197	198	216	234	254	233	255	277	300
Производительность по теплу, кВт	93	101	110	118	119	130	141	153	140	153	166	180

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	78	72	67	61	83	77	71	65	83	77	70	64
Аэродинамическое сопротивление, Па	51	54	56	59	97	102	106	112	160	167	176	184
Расход пара калорифером, кг/ч	167	182	196	212	163	180	197	215	173	192	212	232
Производительность по теплу, кВт	99	108	116	125	96	106	117	127	102	114	126	137

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	82	77	71	66	87	81	75	69	86	80	74	67
Аэродинамическое сопротивление, Па	51	53	55	58	96	101	105	110	159	166	174	183
Расход пара калорифером, кг/ч	178	192	208	223	176	193	211	229	189	208	228	249
Производительность по теплу, кВт	104	113	122	130	103	113	123	134	111	122	133	146

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	4000				6000				8000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	93	88	82	76	96	90	84	78	95	88	82	75
Аэродинамическое сопротивление, Па	49	51	54	56	94	98	103	107	155	162	170	178
Расход пара калорифером, кг/ч	204	218	234	251	207	225	243	262	224	245	265	288
Производительность по теплу, кВт	116	124	133	143	118	128	138	149	127	139	151	164

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 4000 м³/ч

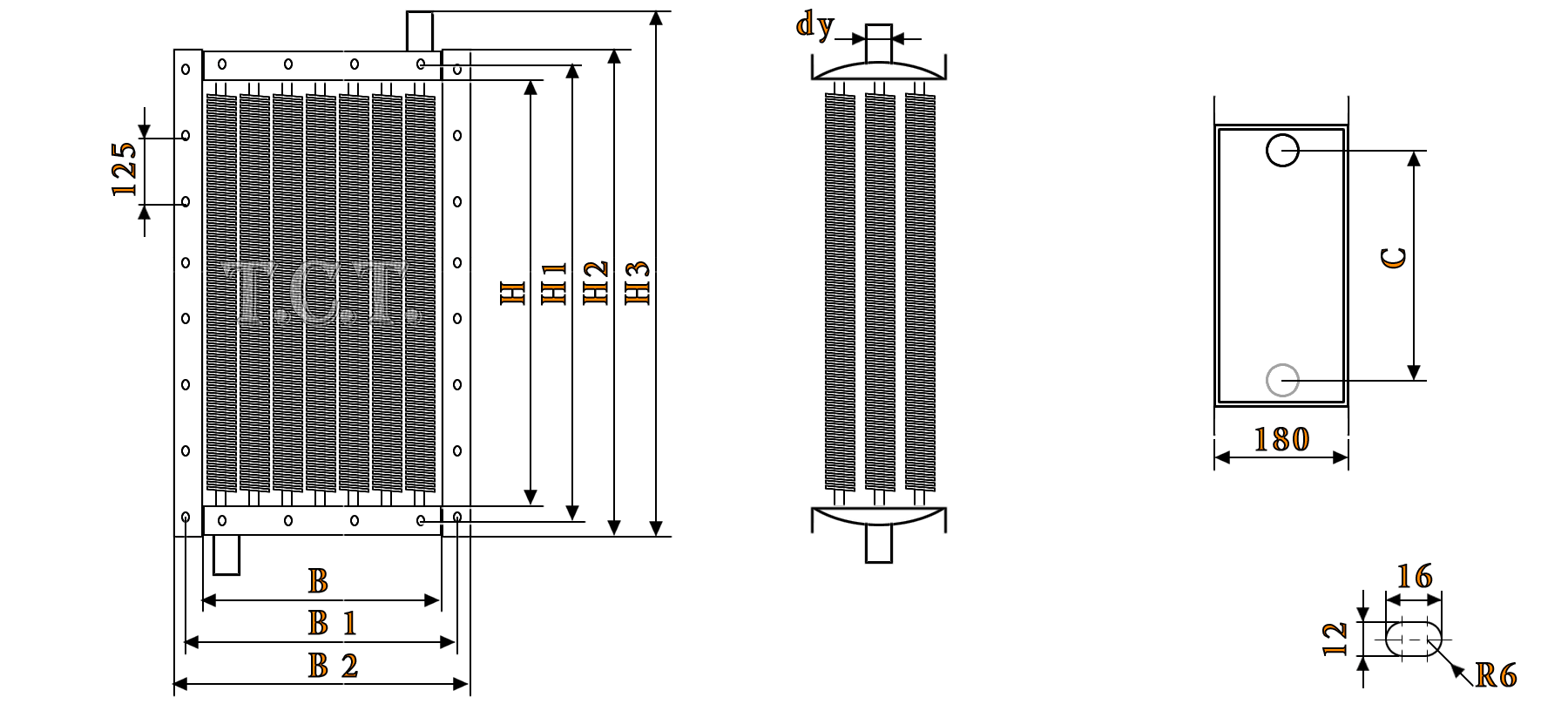

Габаритные размеры калорифера КПСк 3-8

На чертеже калорифера КПСк 3-8 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-8 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
780	828	852	917	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 3-8

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-8 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-8
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-8

Заказать калорифер КПСк 3-8 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-8:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-8:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-8 для транспортировки. Внешние габаритные размеры: 0.572 м х 0.982 м х 0.180 м; объем: 0.101 м³; вес калорифера КПСк 3-8: 49 кг.
