Калорифер КПСк 3-2

Name: Калорифер КПСк 3-2
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-2
Price: 15563 RUB
Availability: InStock

Калорифер КПСк 3-2

Характеристики: 2500 м³/ч;

57 кВт

15 563 руб. с НДС

Калорифер КПСк 3-2 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-2

Паровой калорифер КПСк 3-2 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-2 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 3-2	от 7 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-2 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-2 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	2500
Тепловая мощность калорифера, кВт	57
Площадь поверхности теплообмена, м²	12.5
Площадь фронтального сечения, м²	0.244
Емкость воздухонагревателя, м³	0.004
Количество рядов теплообменника	3
Количество теплообменных трубок	26
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	32
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	60
Расход теплоносителя max, кг/час	187
Коэффициент теплопередачи min, Вт/(м²•°С)	36.72
Коэффициент теплопередачи max, Вт/(м²•°С)	72.33

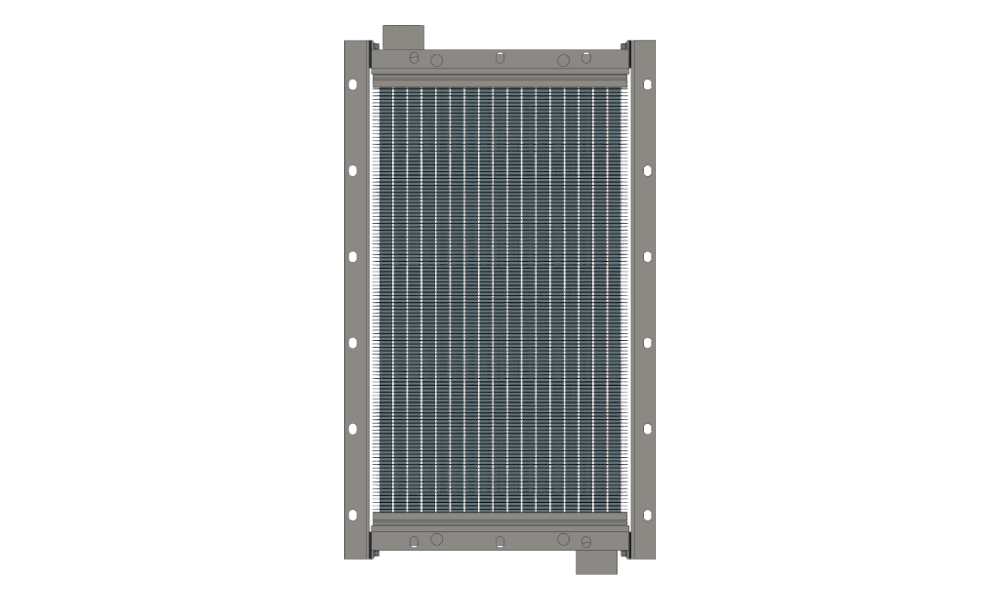

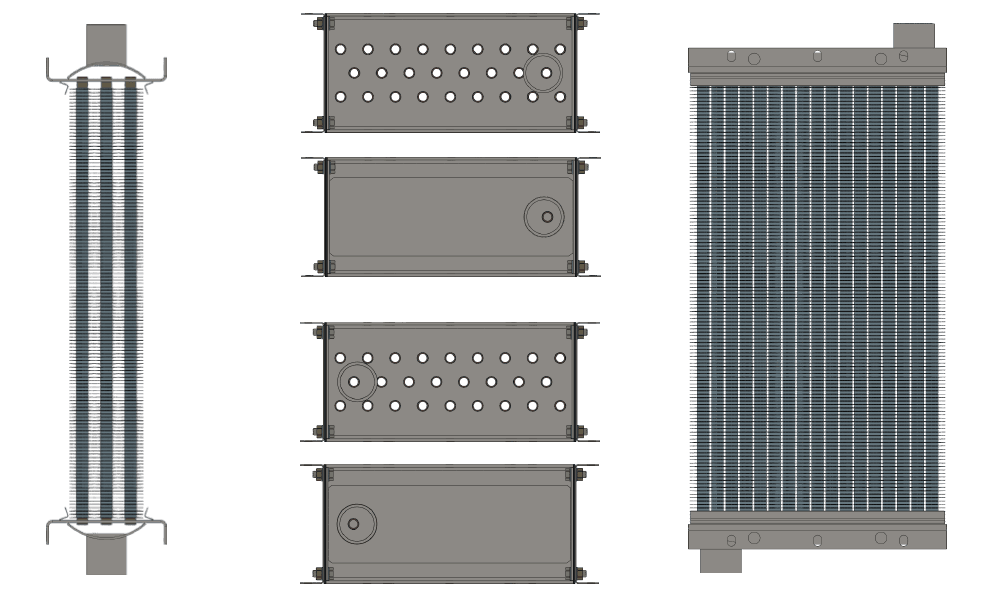

Конструкция калорифера КПСк 3-2

Калорифер одноходовой КПСк 3-2 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-2

Ниже представлены расчетные данные парового калорифера КПСк 3-2 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,06
Температура пара, °С	85,9
Объем нагреваемого воздуха, м³/ч	2500				3700				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	46	40	35	30	38	32	26	20	33	27	20	13
Аэродинамическое сопротивление, Па	57	60	63	66	119	125	132	140	210	221	234	248
Расход пара калорифером, кг/ч	60	69	77	85	77	87	98	108	91	103	116	129
Производительность по теплу, кВт	38	44	49	54	49	55	62	69	58	66	74	82

Давление сухого насыщенного пара, МПа	0,08
Температура пара, °С	93,5
Объем нагреваемого воздуха, м³/ч	2500				3700				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	50	45	39	34	42	36	30	24	37	30	23	16
Аэродинамическое сопротивление, Па	56	59	62	65	118	124	130	138	208	219	232	246
Расход пара калорифером, кг/ч	66	74	83	91	84	94	105	116	99	112	125	138
Производительность по теплу, кВт	42	47	52	58	53	59	66	73	63	71	79	87

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	2500				3700				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	53	48	43	37	45	39	33	26	39	32	26	19
Аэродинамическое сопротивление, Па	56	58	61	64	117	123	129	137	206	218	229	243
Расход пара калорифером, кг/ч	71	79	87	96	89	100	111	122	106	119	131	145
Производительность по теплу, кВт	44	49	55	60	56	63	69	77	67	75	82	91

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	2500				3700				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	65	59	54	49	55	49	42	36	47	41	34	27
Аэродинамическое сопротивление, Па	54	56	59	62	113	119	125	132	201	212	224	237
Расход пара калорифером, кг/ч	86	95	104	113	109	120	132	144	131	143	157	171
Производительность по теплу, кВт	53	58	64	69	67	74	81	88	80	88	96	105

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	2500				3700				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	72	67	62	56	60	55	49	42	53	46	39	32
Аэродинамическое сопротивление, Па	52	55	57	60	111	117	123	130	198	208	220	233
Расход пара калорифером, кг/ч	97	106	114	124	124	134	146	158	147	160	174	189
Производительность по теплу, кВт	58	63	69	75	75	81	88	95	88	96	105	113

Давление сухого насыщенного пара, МПа	0,9
Температура пара, °С	175,4
Объем нагреваемого воздуха, м³/ч	2500				3700				5000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	97	91	86	80	100	94	88	81	97	91	84	78
Аэродинамическое сопротивление, Па	49	51	53	56	91	95	100	105	155	162	170	178
Расход пара калорифером, кг/ч	132	142	151	162	134	145	157	170	148	160	174	187
Производительность по теплу, кВт	74	80	85	91	76	82	88	96	83	90	98	106

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 2500 м³/ч

Габаритные размеры калорифера КПСк 3-2

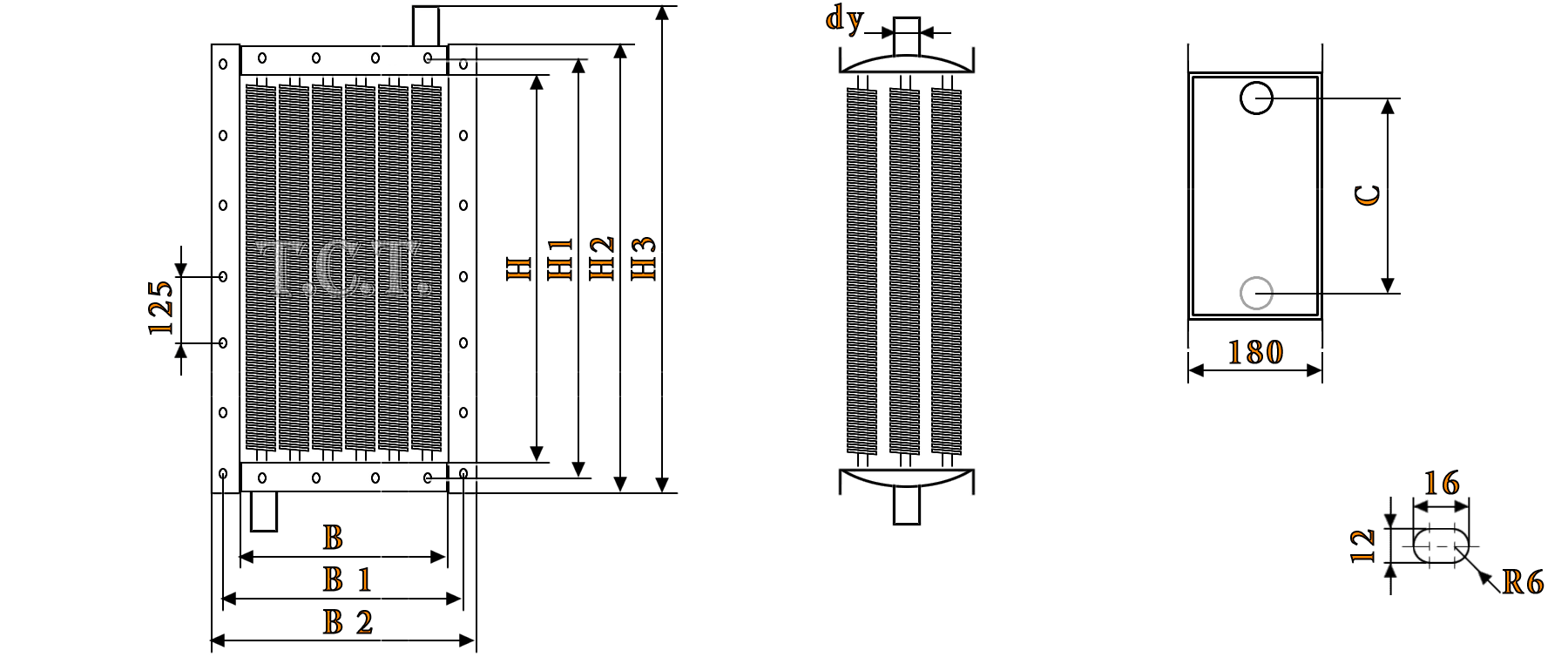

На чертеже калорифера КПСк 3-2 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-2 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
655	703	727	792	378	426	450	280	50

Спецификация и стандарты калорифера КПСк 3-2

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-2 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-2
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-2

Заказать калорифер КПСк 3-2 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-2:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-2:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-2 для транспортировки. Внешние габаритные размеры: 0.450 м х 0.857 м х 0.180 м; объем: 0.069 м³; вес калорифера КПСк 3-2: 32 кг.
