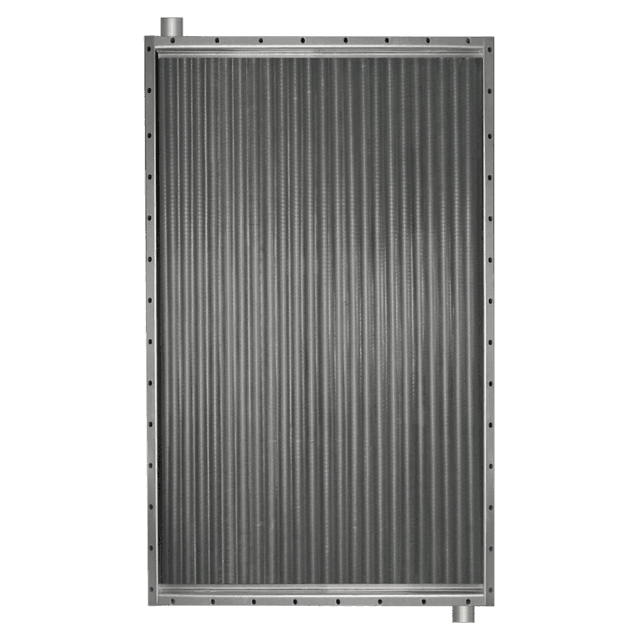

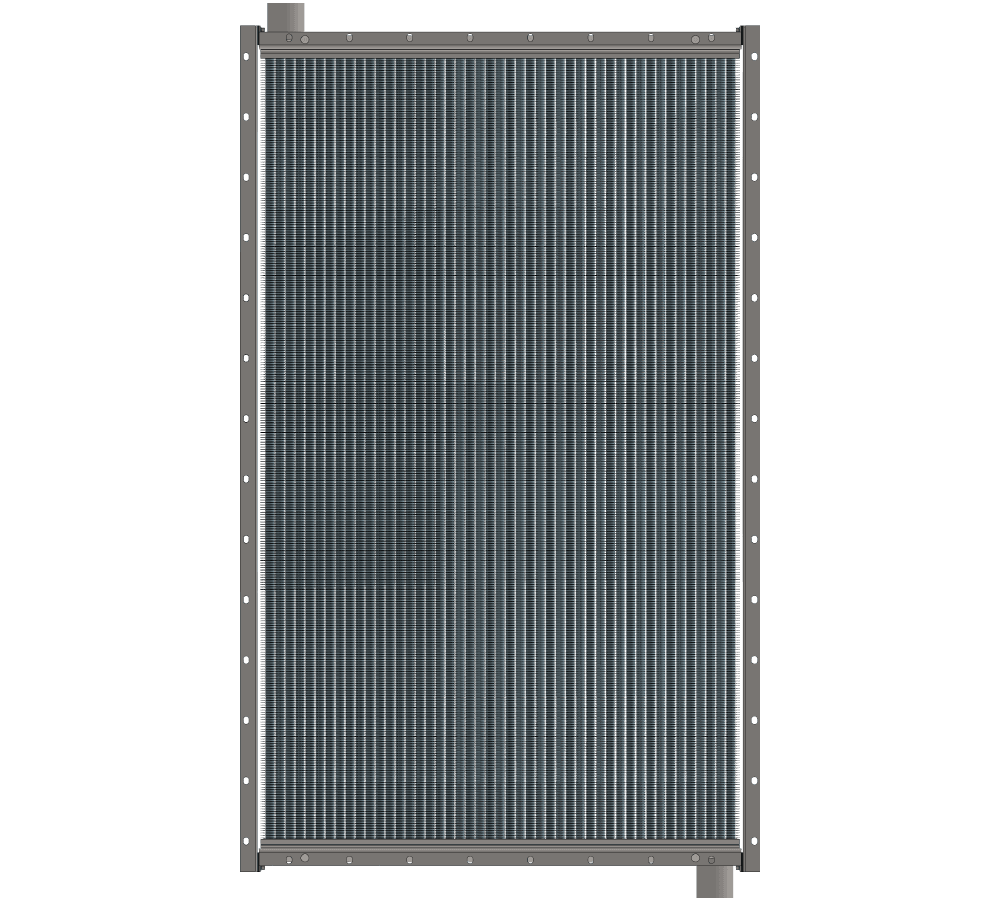

Калорифер КПСк 3-11

Name: Калорифер КПСк 3-11
Brand: Т.С.Т.
SKU: kalorifer-kpsk-3-11
Price: 70870 RUB
Availability: InStock

Калорифер КПСк 3-11

Характеристики: 16000 м³/ч;

371 кВт

70 870 руб. с НДС

Калорифер КПСк 3-11 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Производство и назначение калорифера КПСк 3-11

Паровой калорифер КПСк 3-11 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 3-11 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 3-11	от 10 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 3-11 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 3-11 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	16000
Тепловая мощность калорифера, кВт	371
Площадь поверхности теплообмена, м²	86.2
Площадь фронтального сечения, м²	1.66
Емкость воздухонагревателя, м³	0.019
Количество рядов теплообменника	3
Количество теплообменных трубок	71
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	65
Масса, кг	163
Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Расход теплоносителя min, кг/час	448
Расход теплоносителя max, кг/час	1147
Коэффициент теплопередачи min, Вт/(м²•°С)	34.54
Коэффициент теплопередачи max, Вт/(м²•°С)	68.03

Конструкция калорифера КПСк 3-11

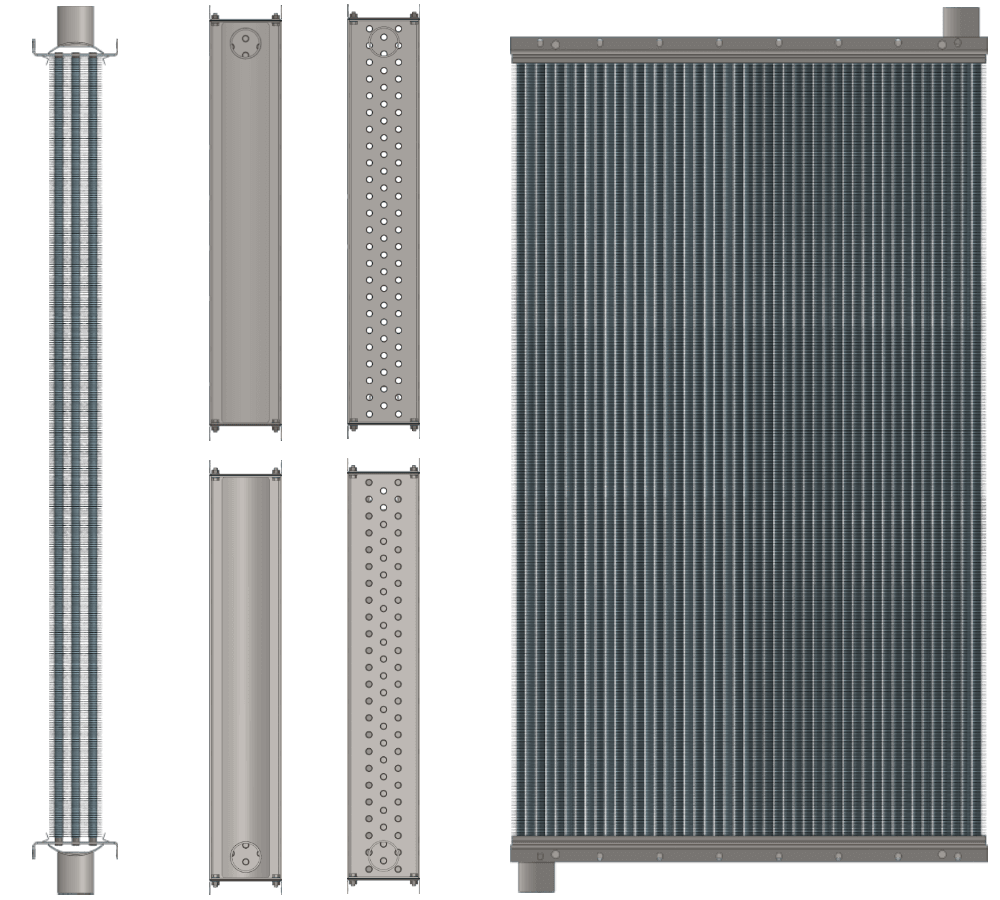

Калорифер одноходовой КПСк 3-11 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 3-11

Ниже представлены расчетные данные парового калорифера КПСк 3-11 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	53	48	42	37	43	37	31	24	39	32	25	18
Аэродинамическое сопротивление, Па	50	52	55	57	116	122	128	136	184	195	206	218
Расход пара калорифером, кг/ч	448	499	556	610	589	657	726	803	673	754	838	923
Производительность по теплу, кВт	281	313	349	383	369	412	455	504	422	473	525	579

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	64	59	54	48	53	47	40	34	47	40	34	27
Аэродинамическое сопротивление, Па	48	50	53	55	112	118	125	131	180	190	200	211
Расход пара калорифером, кг/ч	550	603	657	718	718	789	866	940	829	913	994	1083
Производительность по теплу, кВт	336	369	402	439	439	482	530	575	507	558	608	662

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	72	66	61	55	59	53	46	40	53	46	39	32
Аэродинамическое сопротивление, Па	47	49	51	54	110	116	122	129	177	186	197	208
Расход пара калорифером, кг/ч	614	673	729	791	808	880	960	1035	929	1015	1104	1195
Производительность по теплу, кВт	369	405	438	475	486	529	577	622	558	610	663	718

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	78	72	67	61	82	76	70	64	83	76	70	63
Аэродинамическое сопротивление, Па	46	48	51	53	95	99	104	109	144	151	158	166
Расход пара калорифером, кг/ч	665	725	782	844	665	734	804	876	689	770	846	930
Производительность по теплу, кВт	394	430	463	500	394	435	476	519	408	456	501	551

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	82	77	71	66	86	80	74	68	86	80	73	67
Аэродинамическое сопротивление, Па	46	48	50	52	94	98	102	107	143	150	157	164
Расход пара калорифером, кг/ч	711	768	830	889	719	789	860	933	754	830	913	993
Производительность по теплу, кВт	417	449	486	520	421	462	504	546	441	486	535	581

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	93	88	82	76	95	89	83	76	94	88	81	75
Аэродинамическое сопротивление, Па	44	46	48	51	91	95	100	105	140	146	153	161
Расход пара калорифером, кг/ч	812	870	935	1001	846	919	993	1074	899	978	1065	1147
Производительность по теплу, кВт	462	495	532	569	481	522	565	611	511	556	605	652

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 16000 м³/ч

Габаритные размеры калорифера КПСк 3-11

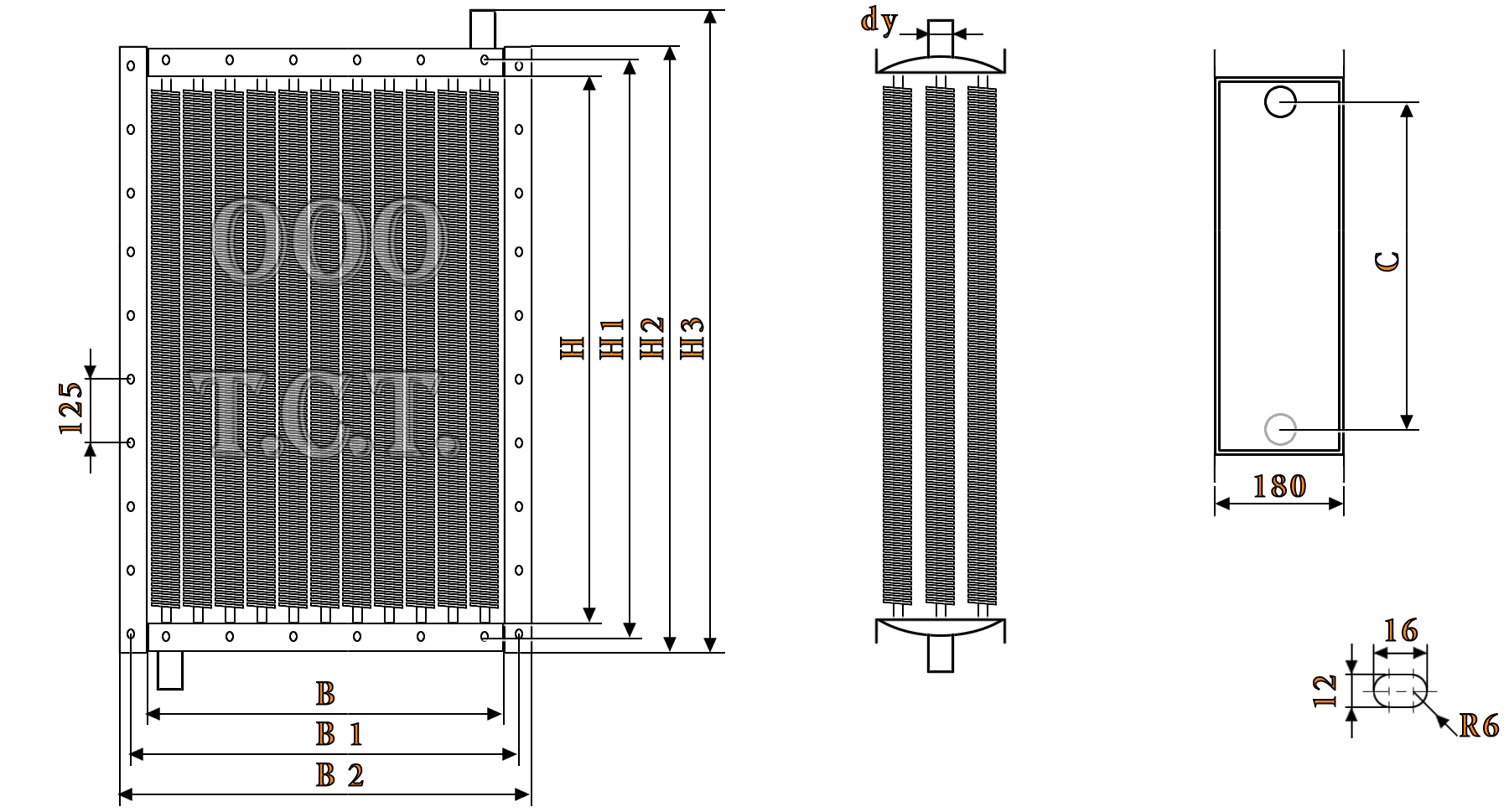

На чертеже калорифера КПСк 3-11 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 3-11 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1792	1000	1048	1072	888	65

Спецификация и стандарты калорифера КПСк 3-11

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 3-11 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 3-11
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 3-11

Заказать калорифер КПСк 3-11 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 3-11:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 3-11:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 3-11 для транспортировки. Внешние габаритные размеры: 1.072 м х 1.857 м х 0.180 м; объем: 0.358 м³; вес калорифера КПСк 3-11: 163 кг.
