Калорифер КПСк 4-11

Name: Калорифер КПСк 4-11
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-11
Price: 88879 RUB
Availability: InStock

Калорифер КПСк 4-11

Характеристики: 16000 м³/ч;

431 кВт

88 879 руб. с НДС

Калорифер КПСк 4-11 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-11

Паровой калорифер КПСк 4-11 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-11 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 4-11	от 10 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-11 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-11 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	16000
Тепловая мощность калорифера, кВт	431
Площадь поверхности теплообмена, м²	114.2
Площадь фронтального сечения, м²	1.66
Емкость воздухонагревателя, м³	0.025
Количество рядов теплообменника	4
Количество теплообменных трубок	94
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	206
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	516
Расход теплоносителя max, кг/час	1382
Коэффициент теплопередачи min, Вт/(м²•°С)	31.09
Коэффициент теплопередачи max, Вт/(м²•°С)	68.96

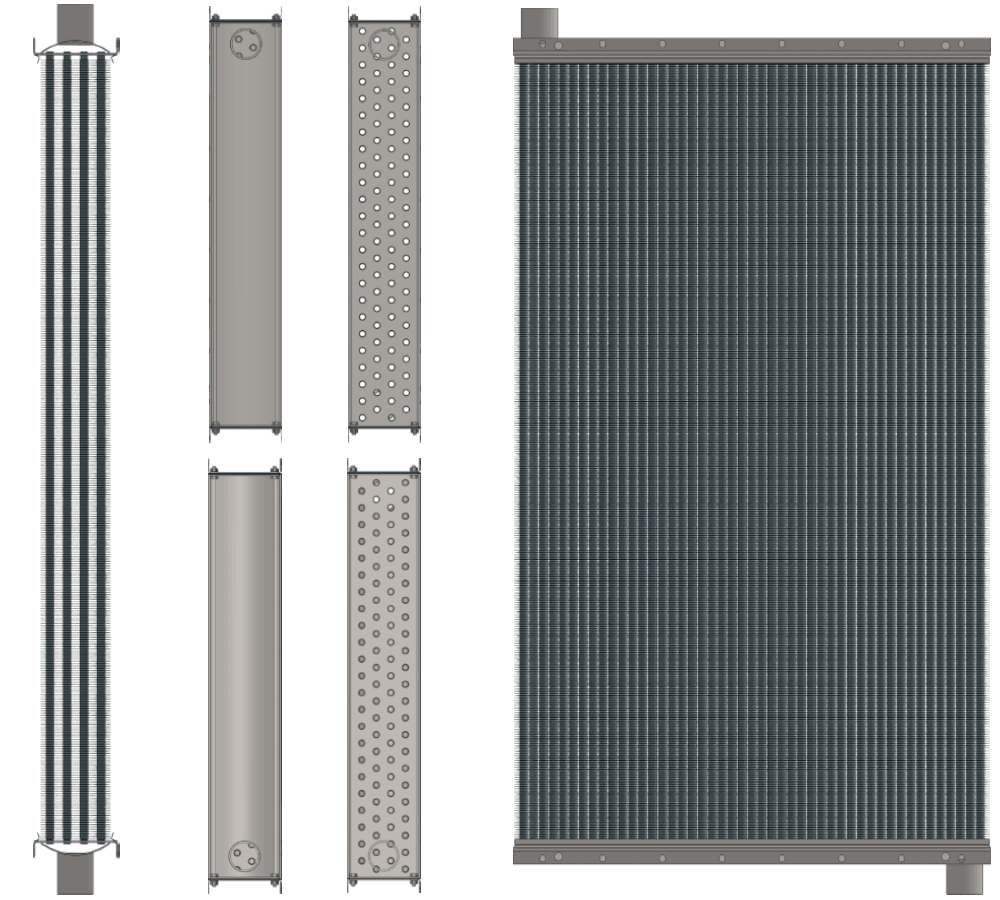

Конструкция калорифера КПСк 4-11

Калорифер одноходовой КПСк 4-11 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-11

Ниже представлены расчетные данные парового калорифера КПСк 4-11 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	61	57	53	48	53	47	42	37	48	42	36	31
Аэродинамическое сопротивление, Па	69	72	75	79	161	169	177	186	256	270	284	298
Расход пара калорифером, кг/ч	516	575	635	703	696	784	868	954	822	922	1025	1123
Производительность по теплу, кВт	323	360	398	441	436	492	544	598	515	578	643	704

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	75	70	66	61	64	59	53	48	58	53	47	41
Аэродинамическое сопротивление, Па	66	69	72	76	155	163	171	179	249	260	274	288
Расход пара калорифером, кг/ч	623	690	752	823	853	938	1032	1121	1009	1104	1211	1321
Производительность по теплу, кВт	381	422	460	503	522	573	631	685	617	675	741	808

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	83	79	74	70	71	66	61	55	65	59	53	47
Аэродинамическое сопротивление, Па	65	68	71	74	152	159	167	175	243	256	269	283
Расход пара калорифером, кг/ч	702	764	834	899	960	1046	1135	1233	1129	1236	1345	1458
Производительность по теплу, кВт	422	459	501	540	577	629	682	741	679	743	808	876

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	90	85	81	76	92	87	82	77	92	87	82	76
Аэродинамическое сопротивление, Па	63	66	69	72	132	137	143	149	201	210	219	229
Расход пара калорифером, кг/ч	757	827	892	964	787	869	952	1038	835	925	1018	1121
Производительность по теплу, кВт	449	490	528	572	466	515	564	615	495	548	603	664

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	95	91	86	82	97	92	87	82	97	91	86	80
Аэродинамическое сопротивление, Па	63	65	68	71	130	135	141	147	199	207	216	226
Расход пара калорифером, кг/ч	808	872	944	1011	848	931	1015	1102	902	1002	1096	1201
Производительность по теплу, кВт	473	511	553	592	496	545	595	645	528	587	642	703

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	16000				25000				32000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	108	103	99	94	108	103	98	92	107	101	96	90
Аэродинамическое сопротивление, Па	60	63	66	69	126	131	137	143	193	202	210	220
Расход пара калорифером, кг/ч	917	990	1057	1134	993	1079	1167	1265	1072	1176	1273	1382
Производительность по теплу, кВт	521	563	601	645	565	614	664	719	610	669	724	786

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 16000 м³/ч

Габаритные размеры калорифера КПСк 4-11

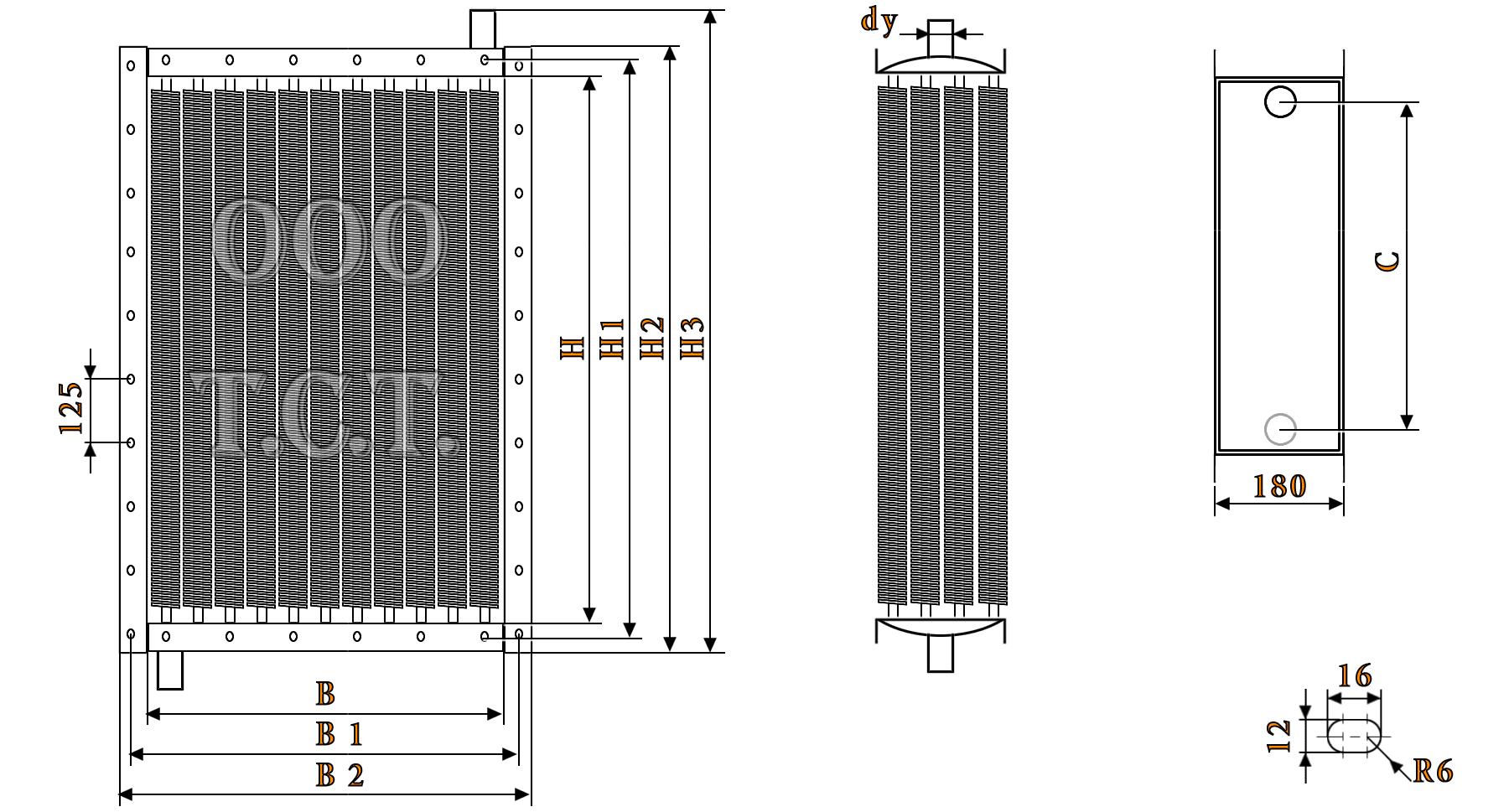

На чертеже калорифера КПСк 4-11 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-11 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1655	1703	1727	1792	1000	1048	1072	888	65

Спецификация и стандарты калорифера КПСк 4-11

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-11 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-11
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-11

Заказать калорифер КПСк 4-11 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-11:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-11:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-11 для транспортировки. Внешние габаритные размеры: 1.072 м х 1.857 м х 0.180 м; объем: 0.358 м³; вес калорифера КПСк 4-11: 206 кг.
