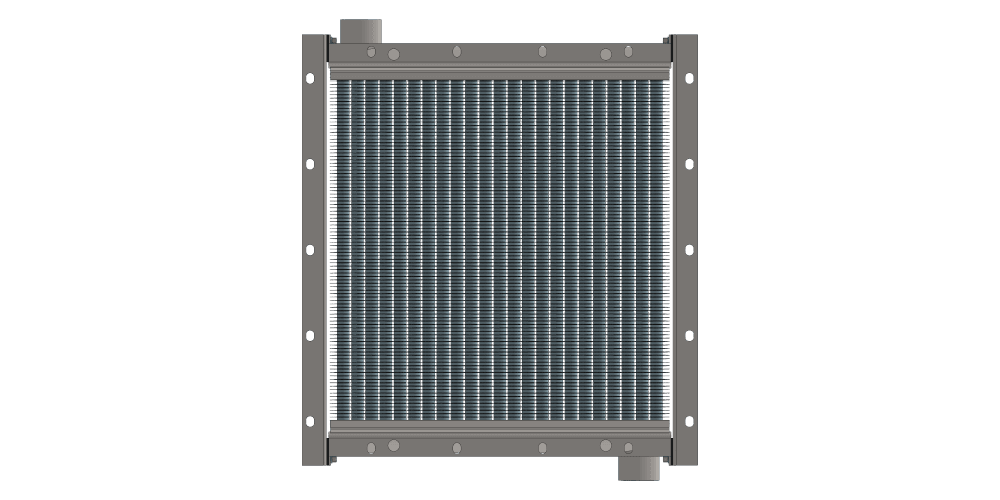

Калорифер КПСк 4-6

Name: Калорифер КПСк 4-6
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-6
Price: 19695 RUB
Availability: InStock

Калорифер КПСк 4-6

Характеристики: 2500 м³/ч;

69 кВт

19 695 руб. с НДС

Калорифер КПСк 4-6 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-6

Паровой калорифер КПСк 4-6 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-6 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 4-6	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-6 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-6 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	2500
Тепловая мощность калорифера, кВт	69
Площадь поверхности теплообмена, м²	18.0
Площадь фронтального сечения, м²	0.267
Емкость воздухонагревателя, м³	0.006
Количество рядов теплообменника	4
Количество теплообменных трубок	46
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	43
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	82
Расход теплоносителя max, кг/час	221
Коэффициент теплопередачи min, Вт/(м²•°С)	32.39
Коэффициент теплопередачи max, Вт/(м²•°С)	71.85

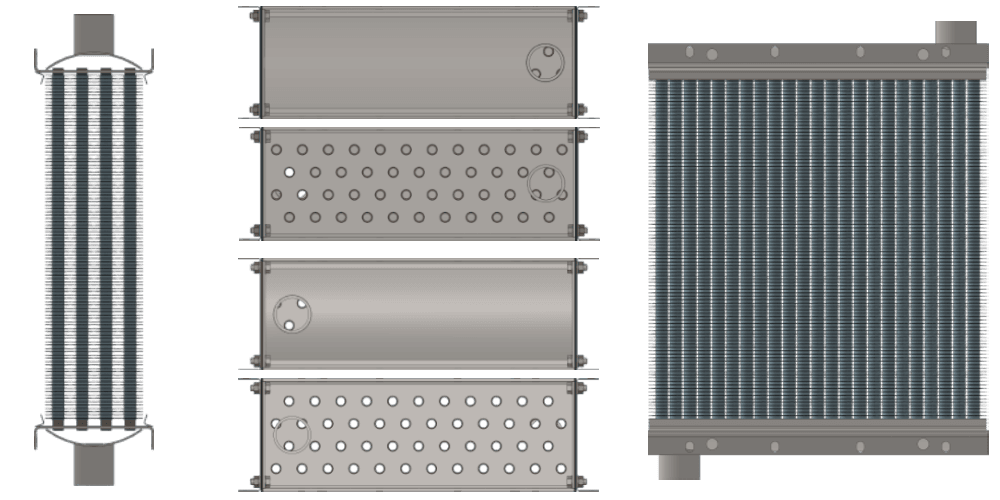

Конструкция калорифера КПСк 4-6

Калорифер одноходовой КПСк 4-6 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-6

Ниже представлены расчетные данные парового калорифера КПСк 4-6 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	63	59	54	50	53	48	43	38	49	44	38	32
Аэродинамическое сопротивление, Па	65	68	71	75	159	167	175	184	242	254	267	282
Расход пара калорифером, кг/ч	82	91	102	112	114	127	141	155	132	147	163	181
Производительность по теплу, кВт	51	57	64	70	71	80	88	97	83	92	102	113

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	76	72	68	63	65	60	55	49	60	54	49	43
Аэродинамическое сопротивление, Па	63	65	68	72	153	161	168	177	234	246	258	272
Расход пара калорифером, кг/ч	100	110	120	131	139	152	166	182	161	178	193	211
Производительность по теплу, кВт	61	67	73	80	85	93	102	111	98	109	118	129

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	85	81	77	72	73	67	62	57	67	61	55	50
Аэродинамическое сопротивление, Па	61	64	66	70	150	157	165	173	229	241	253	266
Расход пара калорифером, кг/ч	112	122	132	143	155	170	185	199	180	197	215	232
Производительность по теплу, кВт	67	73	79	86	93	102	111	120	108	119	129	139

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	92	88	83	79	93	88	83	78	94	88	83	78
Аэродинамическое сопротивление, Па	60	62	65	68	130	135	141	148	190	198	207	216
Расход пара калорифером, кг/ч	121	131	142	153	128	141	155	169	133	149	164	179
Производительность по теплу, кВт	71	77	84	91	76	84	92	100	79	88	97	106

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	97	93	89	84	98	93	88	83	98	93	88	82
Аэродинамическое сопротивление, Па	59	61	64	67	128	134	139	145	188	196	204	213
Расход пара калорифером, кг/ч	129	139	150	162	138	151	165	179	145	160	175	192
Производительность по теплу, кВт	75	81	88	95	81	89	97	105	85	94	102	112

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	2500				4000				5000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	110	106	101	97	109	104	99	94	108	103	98	92
Аэродинамическое сопротивление, Па	57	59	62	64	124	130	135	141	183	190	198	207
Расход пара калорифером, кг/ч	146	157	169	180	161	175	190	205	172	188	203	221
Производительность по теплу, кВт	83	89	96	102	92	100	108	116	98	107	116	126

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 2500 м³/ч

Габаритные размеры калорифера КПСк 4-6

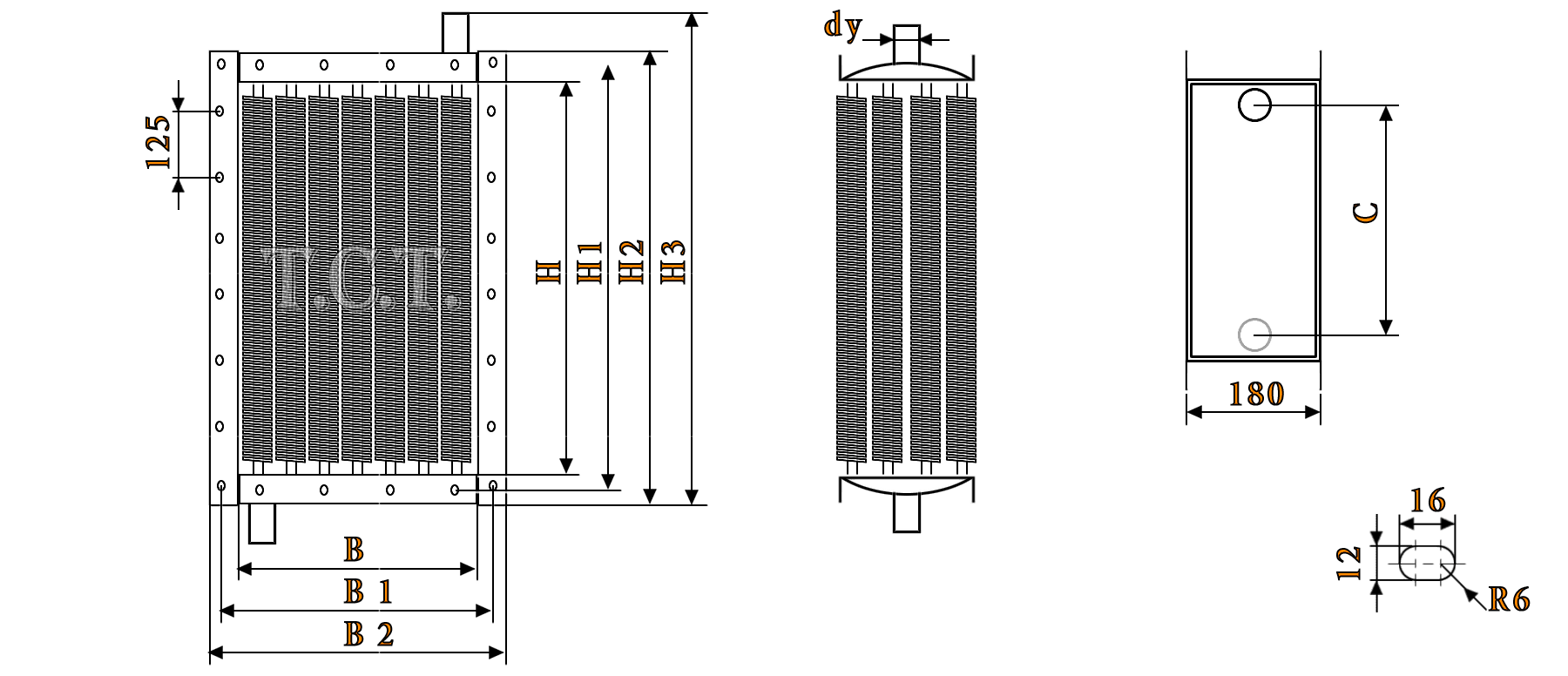

На чертеже калорифера КПСк 4-6 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-6 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
530	578	602	667	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 4-6

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-6 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-6
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-6

Заказать калорифер КПСк 4-6 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-6:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-6:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-6 для транспортировки. Внешние габаритные размеры: 0.572 м х 0.732 м х 0.180 м; объем: 0.075 м³; вес калорифера КПСк 4-6: 43 кг.
