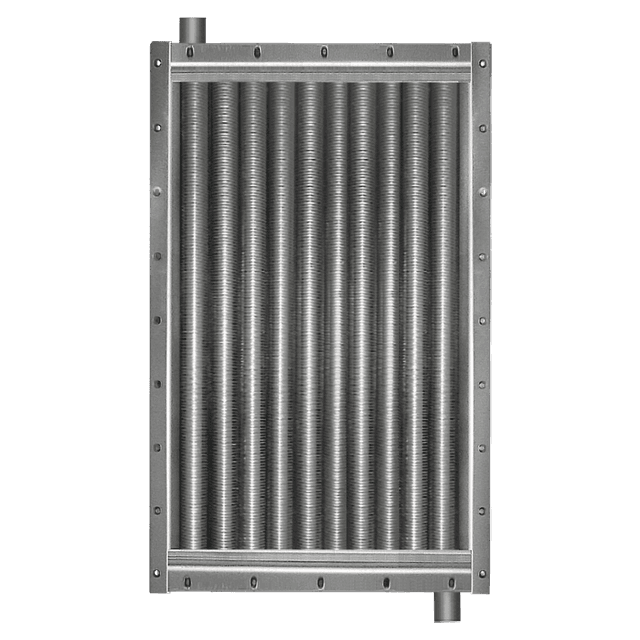

Калорифер КПСк 4-10

Name: Калорифер КПСк 4-10
Brand: Т.С.Т.
SKU: kalorifer-kpsk-4-10
Price: 35765 RUB
Availability: InStock

Калорифер КПСк 4-10

Характеристики: 6300 м³/ч;

162 кВт

35 765 руб. с НДС

Калорифер КПСк 4-10 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КПСк 4-10

Паровой калорифер КПСк 4-10 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 4-10 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	в наличии
Срок производства КПСк 4-10	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 4-10 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 4-10 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	6300
Тепловая мощность калорифера, кВт	162
Площадь поверхности теплообмена, м²	39.0
Площадь фронтального сечения, м²	0.581
Емкость воздухонагревателя, м³	0.009
Количество рядов теплообменника	4
Количество теплообменных трубок	46
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	79
Аэродинамическое сопротивление min, Па	18
Аэродинамическое сопротивление max, Па	390
Расход теплоносителя min, кг/час	193
Расход теплоносителя max, кг/час	503
Коэффициент теплопередачи min, Вт/(м²•°С)	31.49
Коэффициент теплопередачи max, Вт/(м²•°С)	69.86

Конструкция калорифера КПСк 4-10

Калорифер одноходовой КПСк 4-10 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 4-10

Ниже представлены расчетные данные парового калорифера КПСк 4-10 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	59	54	49	44	52	46	41	35	46	40	35	28
Аэродинамическое сопротивление, Па	86	90	95	99	170	178	187	197	293	308	323	342
Расход пара калорифером, кг/ч	193	217	241	266	246	278	307	340	299	335	369	410
Производительность по теплу, кВт	121	136	151	167	155	174	192	213	188	210	232	257

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	71	67	62	57	63	57	52	46	56	50	44	38
Аэродинамическое сопротивление, Па	83	87	91	95	164	172	181	190	284	298	314	331
Расход пара калорифером, кг/ч	237	259	285	311	302	334	364	398	366	404	442	481
Производительность по теплу, кВт	145	159	174	190	185	204	223	244	224	247	270	294

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	79	75	70	65	70	65	59	54	63	57	51	45
Аэродинамическое сопротивление, Па	81	85	89	93	161	168	177	185	278	292	307	323
Расход пара калорифером, кг/ч	266	289	315	341	339	369	403	435	410	448	487	527
Производительность по теплу, кВт	160	174	189	205	204	222	242	262	246	269	293	317

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	86	81	76	71	91	86	81	76	91	85	79	74
Аэродинамическое сопротивление, Па	80	83	87	91	139	145	151	158	229	239	250	261
Расход пара калорифером, кг/ч	287	312	338	365	279	307	337	367	301	336	373	407
Производительность по теплу, кВт	170	185	201	216	165	182	199	217	178	199	221	241

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	91	86	81	77	96	91	86	80	95	89	84	78
Аэродинамическое сопротивление, Па	79	82	86	90	137	143	149	156	226	237	247	258
Расход пара калорифером, кг/ч	305	331	358	383	300	329	359	392	328	364	398	435
Производительность по теплу, кВт	179	194	209	224	176	193	210	229	192	213	233	255

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	103	98	93	88	106	101	96	91	104	99	93	87
Аэродинамическое сопротивление, Па	76	79	83	87	133	139	145	151	221	230	241	252
Расход пара калорифером, кг/ч	348	375	402	430	353	384	415	446	392	426	464	503
Производительность по теплу, кВт	198	213	229	245	201	218	236	254	223	242	264	286

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 6000 м³/ч

Габаритные размеры калорифера КПСк 4-10

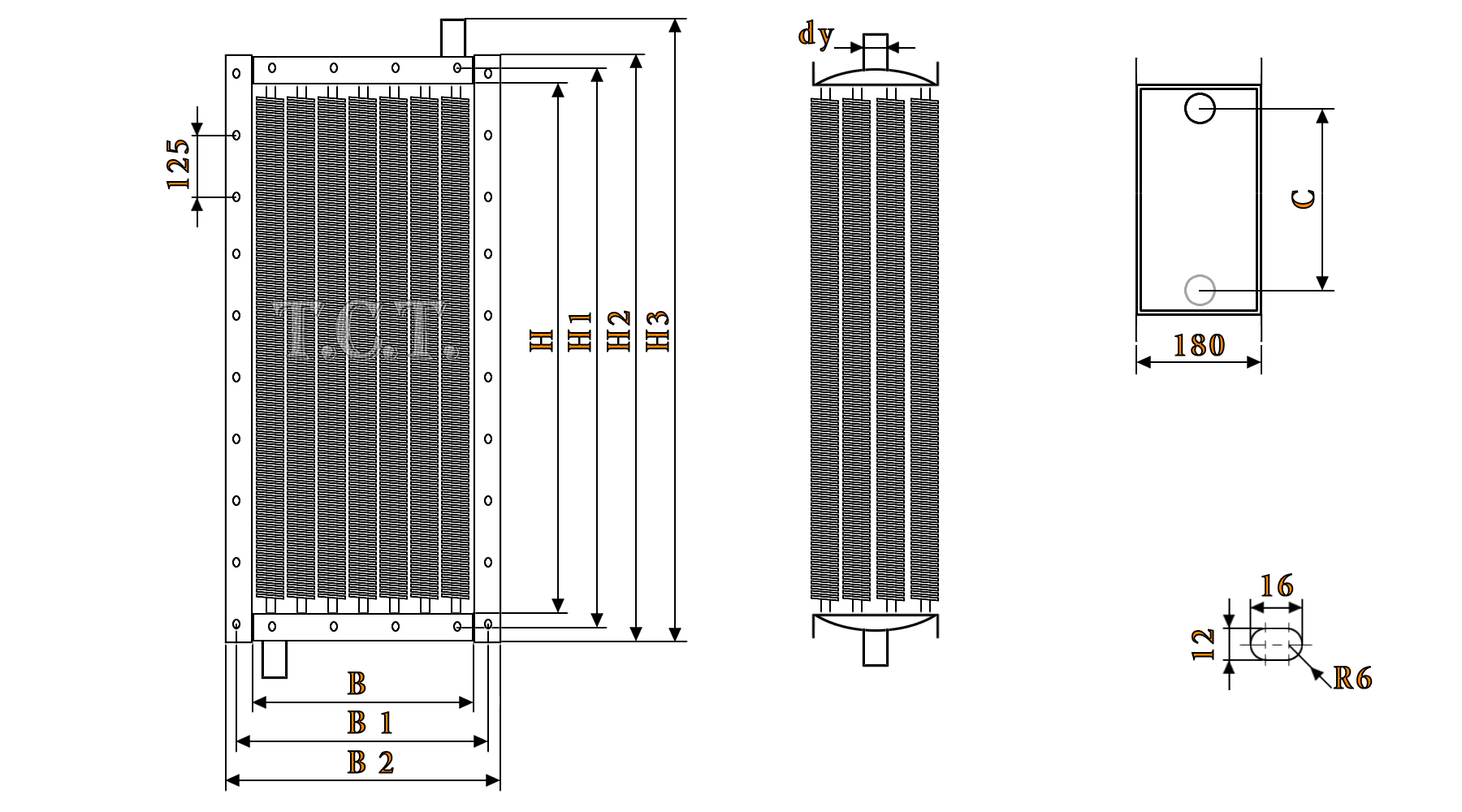

На чертеже калорифера КПСк 4-10 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 4-10 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1155	1203	1227	1292	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 4-10

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 4-10 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 4-10
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 4-10

Заказать калорифер КПСк 4-10 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 4-10:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 4-10:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 4-10 для транспортировки. Внешние габаритные размеры: 0.572 м х 1.357 м х 0.180 м; объем: 0.140 м³; вес калорифера КПСк 4-10: 79 кг.
