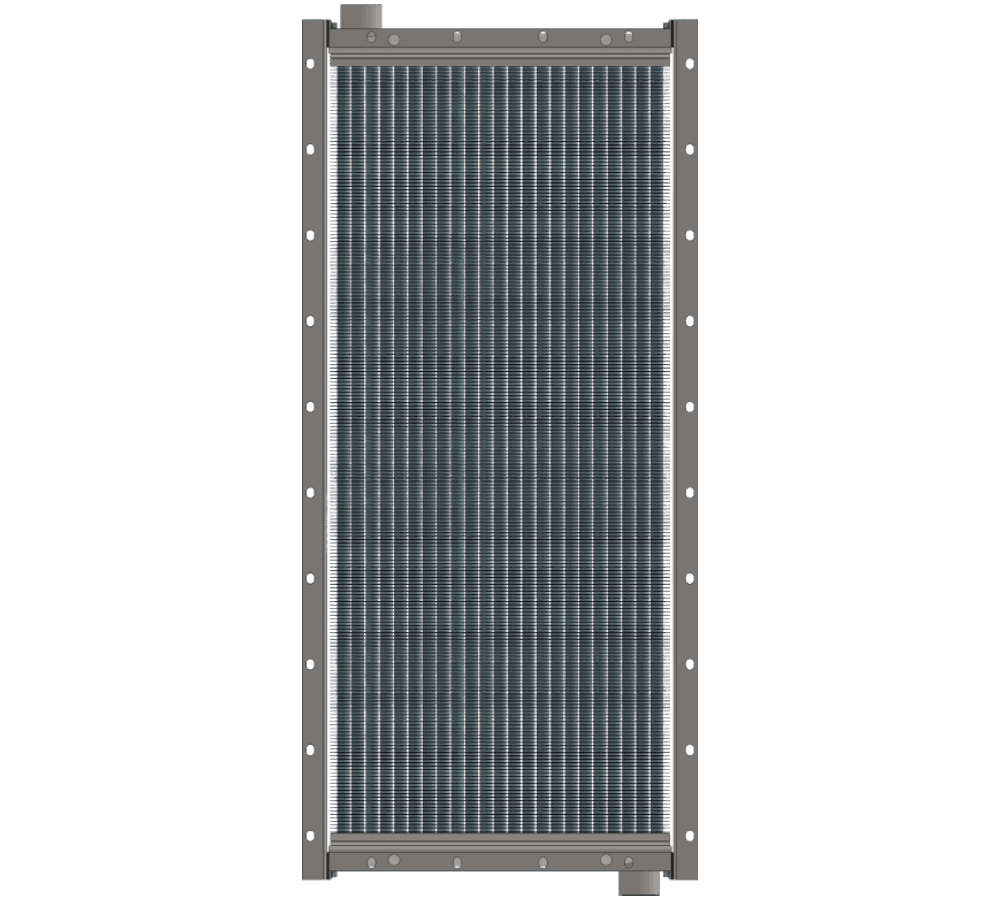

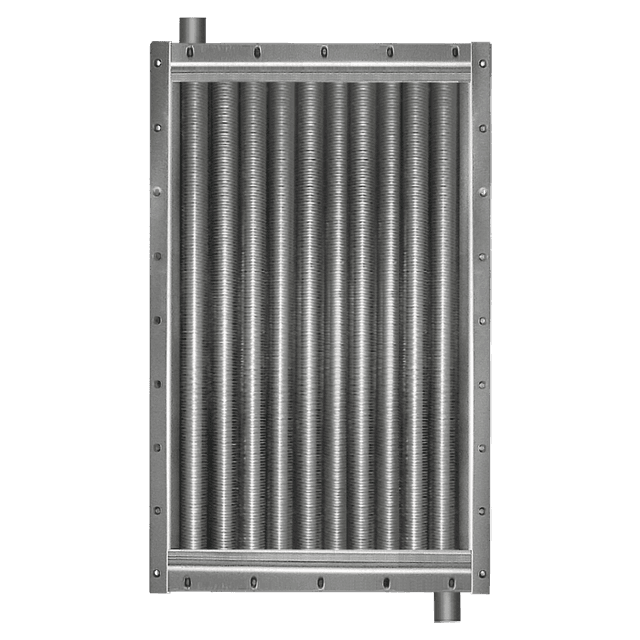

Калорифер КПСк 2-10

Name: Калорифер КПСк 2-10
Brand: Т.С.Т.
SKU: kalorifer-kpsk-2-10
Price: 25431 RUB
Availability: InStock

Калорифер КПСк 2-10

Характеристики: 6300 м³/ч;

108 кВт

25 431 руб. с НДС

Калорифер КПСк 2-10 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-10

Паровой калорифер КПСк 2-10 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-10 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 2-10	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 2-10 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-10 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	6300
Тепловая мощность калорифера, кВт	108
Площадь поверхности теплообмена, м²	19.5
Площадь фронтального сечения, м²	0.581
Емкость воздухонагревателя, м³	0.005
Количество рядов теплообменника	2
Количество теплообменных трубок	23
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	46
Аэродинамическое сопротивление min, Па	9
Аэродинамическое сопротивление max, Па	191
Расход теплоносителя min, кг/час	132
Расход теплоносителя max, кг/час	312
Коэффициент теплопередачи min, Вт/(м²•°С)	39.24
Коэффициент теплопередачи max, Вт/(м²•°С)	71.32

Конструкция калорифера КПСк 2-10

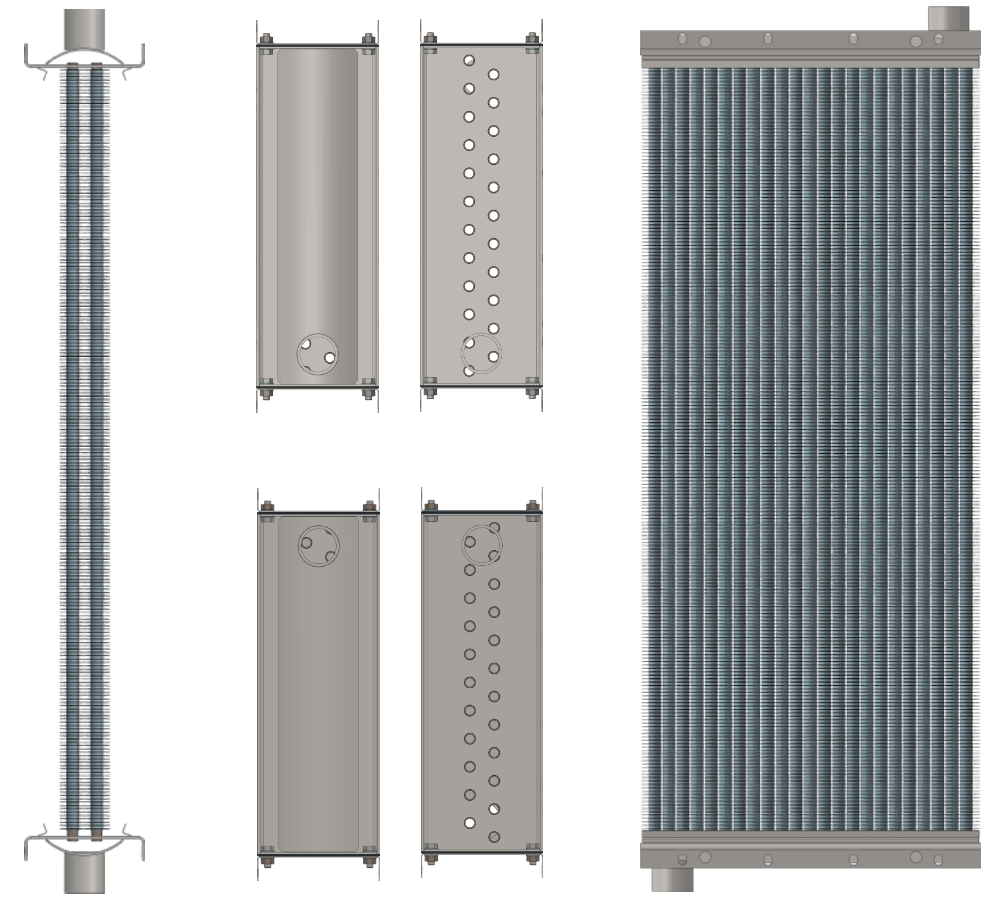

Калорифер одноходовой КПСк 2-10 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 2-10

Ниже представлены расчетные данные парового калорифера КПСк 2-10 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	38	32	25	18	32	24	17	9	27	19	11	3
Аэродинамическое сопротивление, Па	45	47	50	53	88	94	99	105	152	161	171	182
Расход пара калорифером, кг/ч	132	147	163	179	158	177	195	215	181	202	224	247
Производительность по теплу, кВт	83	92	102	112	99	111	122	135	114	127	141	155

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	47	40	33	26	39	31	24	16	33	25	17	9
Аэродинамическое сопротивление, Па	44	46	49	52	86	91	97	103	149	158	168	178
Расход пара калорифером, кг/ч	162	178	195	212	194	214	233	254	223	245	268	291
Производительность по теплу, кВт	99	109	119	129	118	131	142	155	136	150	164	178

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	52	45	38	31	43	36	28	20	37	29	21	13
Аэродинамическое сопротивление, Па	43	46	48	51	85	90	95	101	147	156	166	176
Расход пара калорифером, кг/ч	183	199	216	234	219	238	259	280	251	274	297	321
Производительность по теплу, кВт	110	120	130	140	131	143	156	168	151	164	178	193

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	56	50	42	35	68	61	54	47	70	63	55	47
Аэродинамическое сопротивление, Па	43	45	47	50	72	76	80	84	119	125	131	138
Расход пара калорифером, кг/ч	199	214	233	251	181	200	218	237	188	208	229	252
Производительность по теплу, кВт	118	127	138	149	107	118	129	141	111	123	136	149

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	60	53	46	39	71	64	57	49	73	65	58	50
Аэродинамическое сопротивление, Па	42	44	47	50	72	75	79	84	118	124	130	137
Расход пара калорифером, кг/ч	211	228	246	264	196	215	234	254	204	226	246	269
Производительность по теплу, кВт	124	134	144	155	115	126	137	149	119	132	144	157

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	6300				9000				12000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	68	61	53	46	78	71	63	56	78	71	63	55
Аэродинамическое сопротивление, Па	41	43	46	48	70	74	78	82	116	122	128	135
Расход пара калорифером, кг/ч	242	260	280	298	231	250	271	292	245	266	289	312
Производительность по теплу, кВт	138	148	159	170	131	142	154	166	139	151	164	178

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 6000 м³/ч

Габаритные размеры калорифера КПСк 2-10

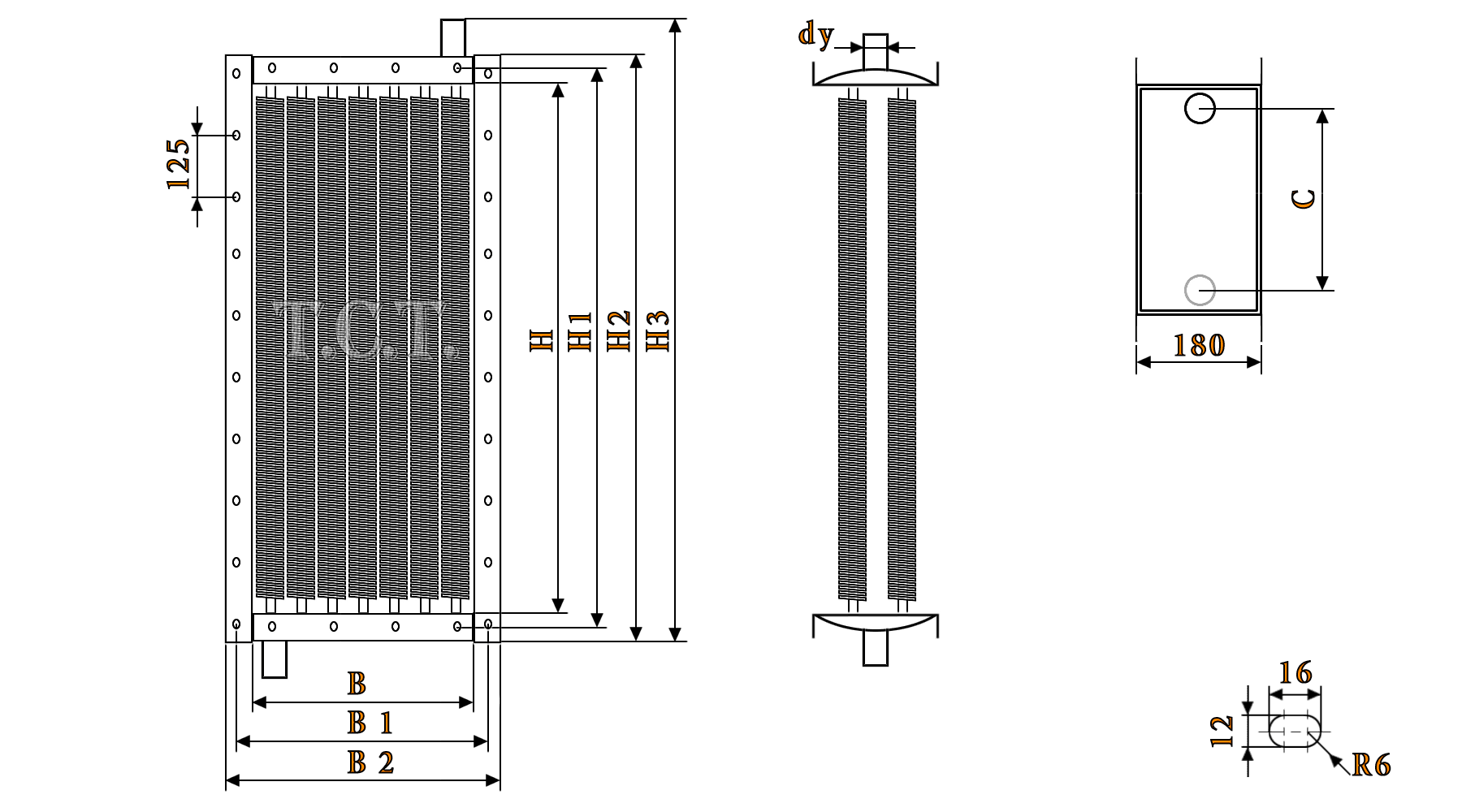

На чертеже калорифера КПСк 2-10 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 2-10 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1155	1203	1227	1292	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 2-10

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-10 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 2-10
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-10

Заказать калорифер КПСк 2-10 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-10:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-10:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 2-10 для транспортировки. Внешние габаритные размеры: 0.572 м х 1.357 м х 0.180 м; объем: 0.140 м³; вес калорифера КПСк 2-10: 46 кг.
