Калорифер КПСк 2-9

Name: Калорифер КПСк 2-9
Brand: Т.С.Т.
SKU: kalorifer-kpsk-2-9
Price: 21471 RUB
Availability: InStock

Калорифер КПСк 2-9

Характеристики: 5000 м³/ч;

82 кВт

21 471 руб. с НДС

Калорифер КПСк 2-9 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-9

Паровой калорифер КПСк 2-9 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-9 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержка	консультация по подбору
Технологическая поддержка	расчет параметров под ТЗ
Проектная документация	предоставление 3D-моделей
Производственный сервис	нестандартная комплектация

Статус оборудования	под изготовление
Срок производства КПСк 2-9	от 5 рабочих дней
Комплект документов	паспорт, сертификат
Гарантийный срок	12 месяцев

Технические характеристики калорифера КПСк 2-9 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-9 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м³/час	5000
Тепловая мощность калорифера, кВт	82
Площадь поверхности теплообмена, м²	15.3
Площадь фронтального сечения, м²	0.455
Емкость воздухонагревателя, м³	0.004
Количество рядов теплообменника	2
Количество теплообменных трубок	23
Число ходов по теплоносителю	1

Диаметр патрубков, Ду мм	50
Масса, кг	39
Аэродинамическое сопротивление min, Па	9
Аэродинамическое сопротивление max, Па	191
Расход теплоносителя min, кг/час	105
Расход теплоносителя max, кг/час	255
Коэффициент теплопередачи min, Вт/(м²•°С)	39.93
Коэффициент теплопередачи max, Вт/(м²•°С)	72.58

Конструкция калорифера КПСк 2-9

Калорифер одноходовой КПСк 2-9 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

Таблица расчета и подбора парового калорифера КПСк 2-9

Ниже представлены расчетные данные парового калорифера КПСк 2-9 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	39	32	25	18	31	24	16	9	26	19	11	3
Аэродинамическое сопротивление, Па	46	49	51	54	99	105	111	118	171	181	192	204
Расход пара калорифером, кг/ч	105	118	131	144	130	144	160	176	149	165	183	201
Производительность по теплу, кВт	66	74	82	90	81	90	101	110	93	104	115	126

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	47	40	33	26	38	30	23	15	32	24	16	8
Аэродинамическое сопротивление, Па	45	47	50	53	97	103	109	116	168	178	189	201
Расход пара калорифером, кг/ч	130	143	156	170	159	175	191	208	183	201	220	239
Производительность по теплу, кВт	79	87	95	104	97	107	117	127	112	123	134	146

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура воздуха на выходе из калорифера, °С	53	46	39	32	42	35	27	19	36	28	20	12
Аэродинамическое сопротивление, Па	44	47	49	52	96	101	107	114	166	175	186	198
Расход пара калорифером, кг/ч	146	159	172	186	180	195	212	230	206	225	244	263
Производительность по теплу, кВт	87	95	104	112	108	117	128	138	124	135	146	158

Давление сухого насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	57	50	43	36	68	60	53	46	70	62	54	47
Аэродинамическое сопротивление, Па	44	46	48	51	81	86	90	95	133	140	147	155
Расход пара калорифером, кг/ч	158	172	186	200	148	164	179	195	153	171	188	205
Производительность по теплу, кВт	94	102	110	119	88	97	106	115	91	101	112	122

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	60	53	46	41	71	63	56	48	72	65	57	49
Аэродинамическое сопротивление, Па	43	45	48	50	81	85	89	94	132	139	146	154
Расход пара калорифером, кг/ч	169	183	197	210	160	176	192	209	168	184	202	221
Производительность по теплу, кВт	99	107	116	123	94	103	112	122	98	108	118	129

Давление сухого насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Объем нагреваемого воздуха, м³/ч	5000				7500				10000
Температура входящего воздуха, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	68	61	54	47	77	70	62	55	78	70	62	55
Аэродинамическое сопротивление, Па	42	44	47	49	79	83	88	92	130	137	144	151
Расход пара калорифером, кг/ч	194	209	223	238	190	205	223	239	200	218	237	255
Производительность по теплу, кВт	110	119	127	136	108	117	127	136	114	124	135	145

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропровода Онлайн калькулятор 5000 м³/ч

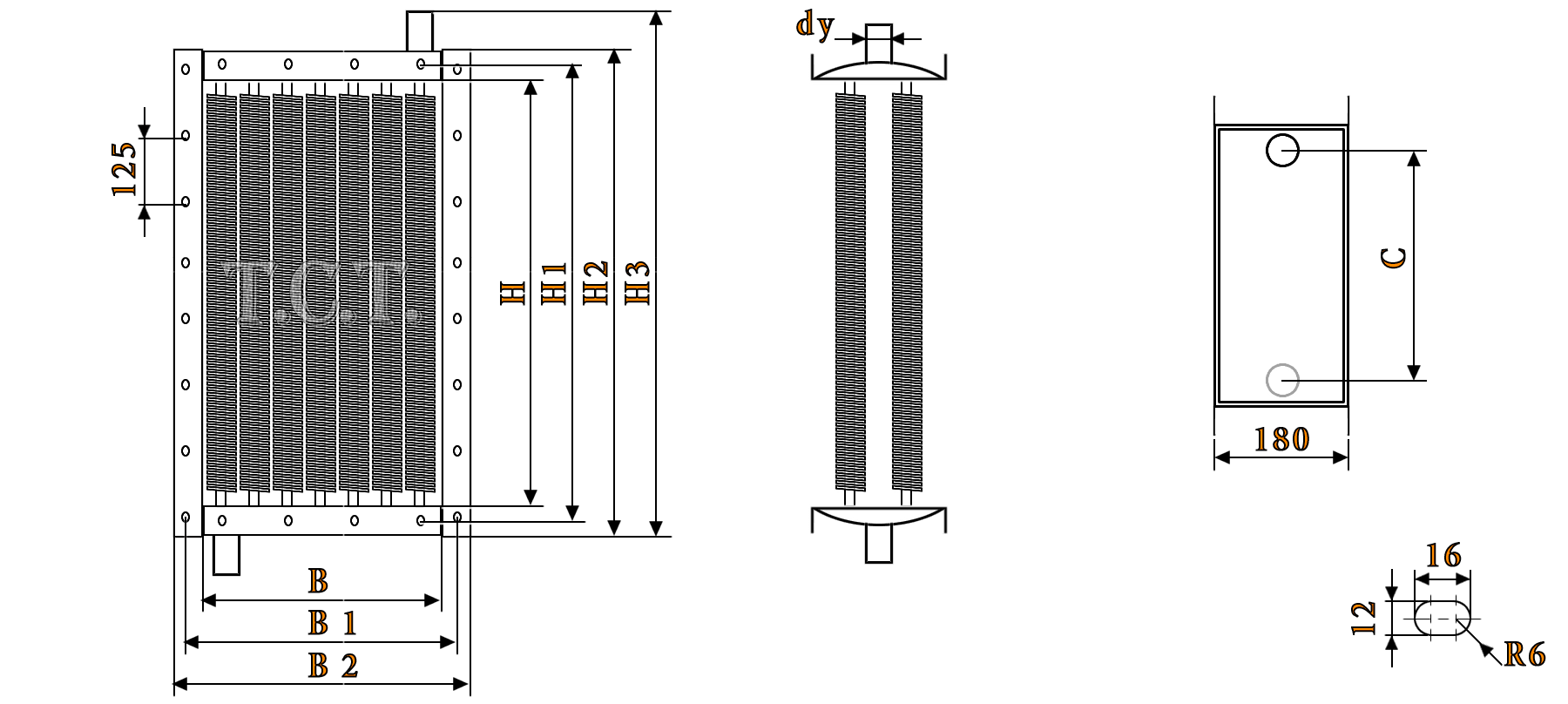

Габаритные размеры калорифера КПСк 2-9

На чертеже калорифера КПСк 2-9 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Габаритные и присоединительные размеры калорифера КПСк 2-9 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
905	953	977	1042	500	548	572	402	50

Спецификация и стандарты калорифера КПСк 2-9

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-9 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производитель	ООО «Т.С.Т.»
Наименование модели	калорифер КПСк 2-9
Конструктивное исполнение	02
Технические требования	ТУ 4863-002-55613706-02
Категория размещения	У3 по ГОСТ 15150-69

Теплоноситель	насыщенный перегретый пар
Параметры теплоносителя	T до 190°С, P до 1.2 МПа
Качество теплоносителя	ГОСТ 20995 СНиП 2-04.07-86
Параметры воздуха	ГОСТ 12.1.005-88
Монтаж и эксплуатация	СНиП 41-01-2003

калориферы КПСк - характеристики Каталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-9

Заказать калорифер КПСк 2-9 на нашем предприятии можно следующими способами:

• позвонив по телефону: +7 (904) 968-14-88
• заполнив форму заявки на нашем сайте
• отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-9:

• на основании счета с частичной или полной оплатой
• на основании договора с частичной или полной постоплатой

Первичная документация:

• универсальный передаточный документ УПД
• обмен документами через ЭДО

Банковские реквизиты ООО «Т.С.Т.»
ИНН	КПП	5404002676	540401001
БИК		044525411	043207612
Расчетный счет		407 028 105 1307 00 000 31	407 028 100 2621 01 023 57
Банк		Филиал «Центральный» Банка ВТБ ПАО г. Москва	Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет		301 018 101 4525 00 004 11	301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-9:

• самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
• с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
• поставка автотранспортом нашего предприятия

Данные парового теплообменника КП-Ск 2-9 для транспортировки. Внешние габаритные размеры: 0.572 м х 1.107 м х 0.180 м; объем: 0.114 м³; вес калорифера КПСк 2-9: 39 кг.
