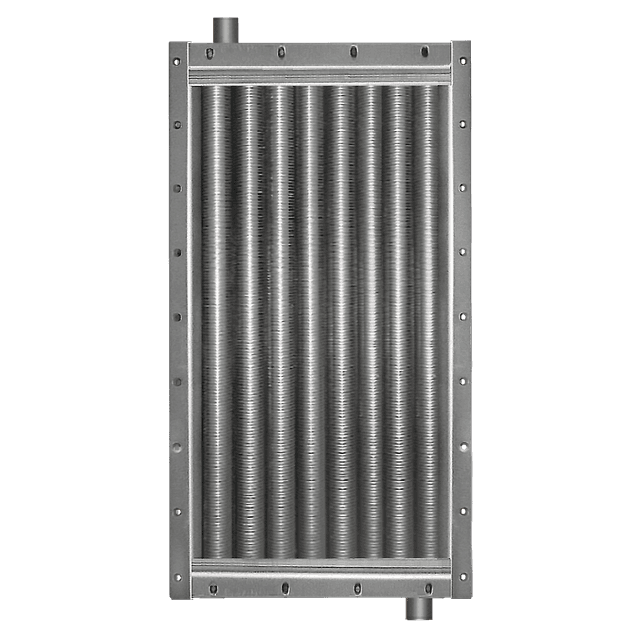

Калорифер КПСк 2-4

Воздухонагреватель КПСк 2-4

Калорифер КПСк 2-4

Характеристики: 4000 м3/ч;

58 кВт

17 658 руб. с НДС

Калорифер КПСк 2-4 02 У3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные двухрядные типоразмеры

Производство и назначение калорифера КПСк 2-4

Паровой калорифер КПСк 2-4 — промышленный теплообменник рекуперативного типа, используемый в системах воздушного отопления и вентиляции, сушильных установках и в котором нагрев воздуха осуществляется за счет конденсации пара внутри теплообменных труб. Производство воздухонагревателя КП-Ск 2-4 02 У3 осуществляется согласно техническим условиям с проверкой каждого калорифера на герметичность и прочность пробным повышенным давлением теплоносителя.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КПСк 2-4от 7 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КПСк 2-4 парового

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КПСк 2-4 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час4000
Тепловая мощность калорифера, кВт58
Площадь поверхности теплообмена, м211.3
Площадь фронтального сечения, м20.337
Емкость воздухонагревателя, м30.003
Количество рядов теплообменника2
Количество теплообменных трубок17
Число ходов по теплоносителю1
Диаметр патрубков, Ду мм50
Масса, кг31
Аэродинамическое сопротивление min, Па9
Аэродинамическое сопротивление max, Па191
Расход теплоносителя min, кг/час81
Расход теплоносителя max, кг/час211
Коэффициент теплопередачи min, Вт/(м2•°С)39.93
Коэффициент теплопередачи max, Вт/(м2•°С)72.58

Конструкция калорифера КПСк 2-4

Калорифер одноходовой КПСк 2-4 выполнен в виде жесткого стального каркаса прямоугольного сечения с трубными решетками и боковыми съемными щитками, распределительным и сборным коллекторами, патрубками и пакетом трубок с алюминиевым спирально- накатным оребрением, расположенных в шахматном порядке. Паровой воздухонагреватель должен эксплуатироваться: в системах отопления, вентиляции, кондиционирования с температурой теплоносителя не выше 130°С, давлением не более 0.3 МПа, теплоотдающие элементы изготовлены из стальных электросварных прямошовных труб; для технологического нагрева с температурой теплоносителя до 190°С, давлением до 1.2 МПа, теплоотдающие элементы изготовлены из бесшовных холоднодеформированных труб.

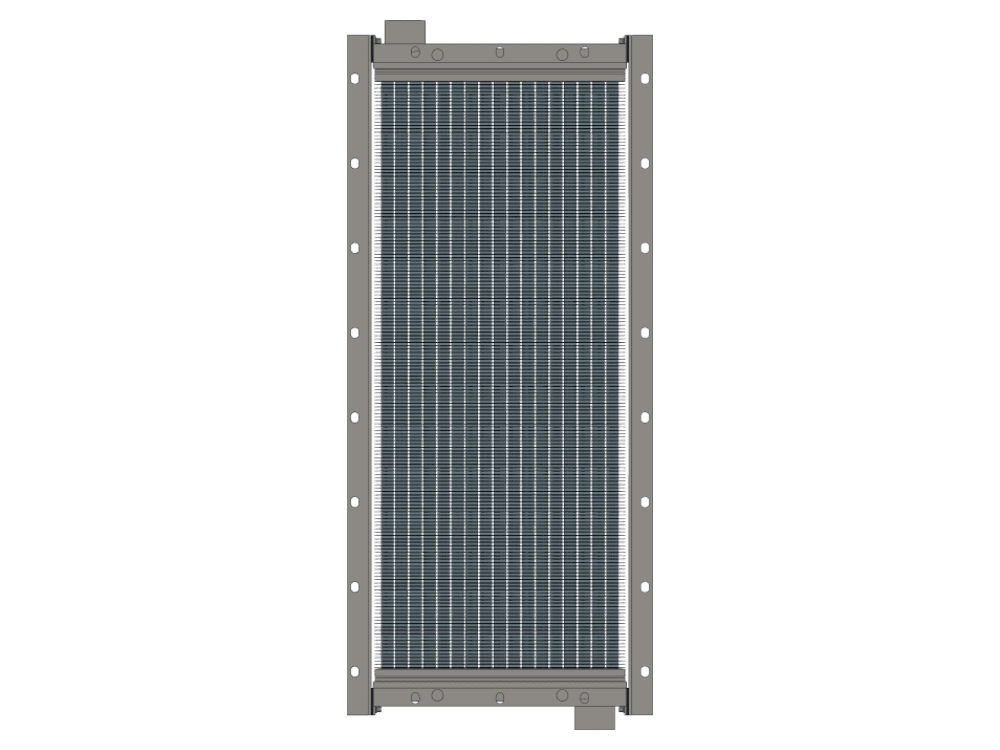

Воздухонагреватель КПСк 2-4 паровой

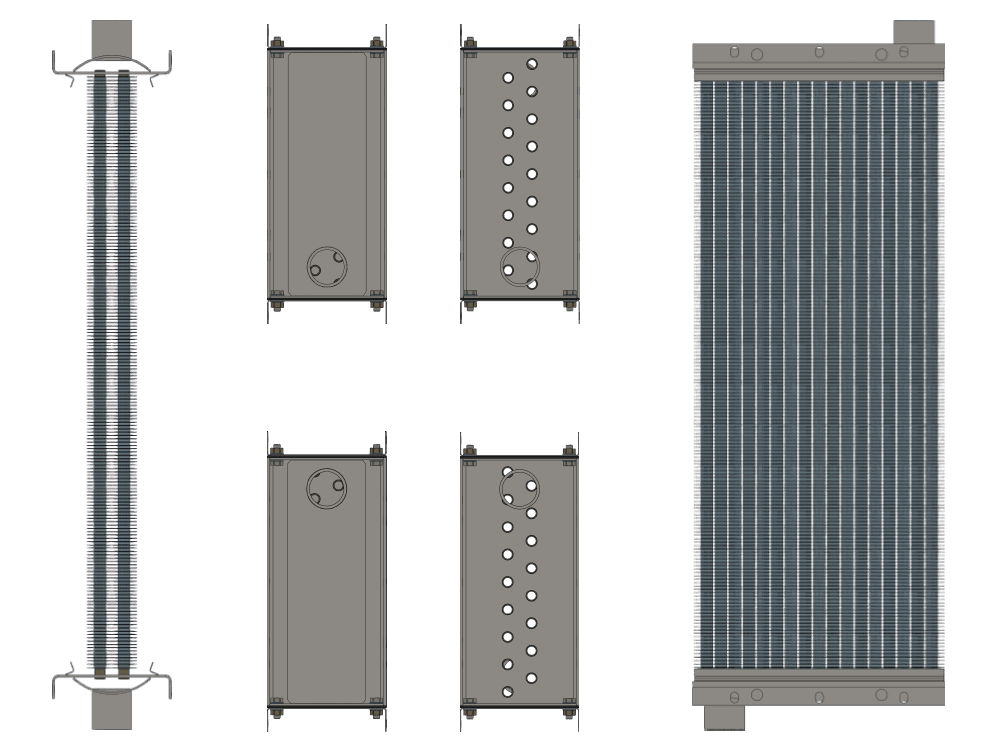

Калорифер КПСк 2-4 чертеж

Таблица расчета и подбора парового калорифера КПСк 2-4

Ниже представлены расчетные данные парового калорифера КПСк 2-4 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 37 30 23 16 30 22 15 7 25 17 9 1
Аэродинамическое сопротивление, Па 53 56 60 63 115 122 129 137 197 209 222 237
Расход пара калорифером, кг/ч 81 91 101 111 99 111 122 135 114 127 141 155
Производительность по теплу, кВт 51 57 63 69 62 70 77 85 71 80 88 97
Давление сухого насыщенного пара, МПа 0,15
Температура пара, °С 111,4
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 42 35 28 21 33 26 18 10 28 20 12 4
Аэродинамическое сопротивление, Па 53 55 59 62 114 120 127 135 196 207 220 234
Расход пара калорифером, кг/ч 92 101 111 121 113 124 136 149 129 142 156 171
Производительность по теплу, кВт 57 63 69 75 70 77 84 92 80 88 97 106
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 45 38 31 24 36 29 21 13 31 23 15 7
Аэродинамическое сопротивление, Па 52 55 58 61 113 119 126 134 194 205 218 232
Расход пара калорифером, кг/ч 100 110 120 130 122 134 147 160 140 154 168 182
Производительность по теплу, кВт 61 67 73 80 75 82 90 98 85 94 103 111
Давление сухого насыщенного пара, МПа 0,25
Температура пара, °С 127,4
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 48 41 34 27 39 31 23 15 33 25 17 8
Аэродинамическое сопротивление, Па 52 54 57 61 112 118 125 133 192 204 216 231
Расход пара калорифером, кг/ч 106 117 127 137 130 143 155 169 149 163 178 193
Производительность по теплу, кВт 65 71 77 83 79 86 94 102 90 99 108 117
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура воздуха на выходе из калорифера, °С 50 43 36 29 40 33 25 17 34 26 18 10
Аэродинамическое сопротивление, Па 51 54 57 60 111 117 124 132 192 203 216 229
Расход пара калорифером, кг/ч 113 123 133 144 138 150 163 176 158 172 187 202
Производительность по теплу, кВт 68 74 80 86 83 90 98 106 95 103 112 121
Давление сухого насыщенного пара, МПа 1,0
Температура пара, °С 179,9
Объем нагреваемого воздуха, м³/ч 4000 6000 8000
Температура входящего воздуха, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 69 62 55 47 78 71 63 55 79 71 63 55
Аэродинамическое сопротивление, Па 48 51 54 57 91 95 101 106 149 157 165 174
Расход пара калорифером, кг/ч 160 171 183 195 158 170 183 197 167 181 196 211
Производительность по теплу, кВт 90 96 102 109 88 95 103 110 93 101 109 118

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Подбор диаметра паропроводаНахождение диаметра паропровода от расхода параОнлайн калькулятор 4000 м³/чКалькулятор расчета парового калорифера на производительность 4000 м3/ч

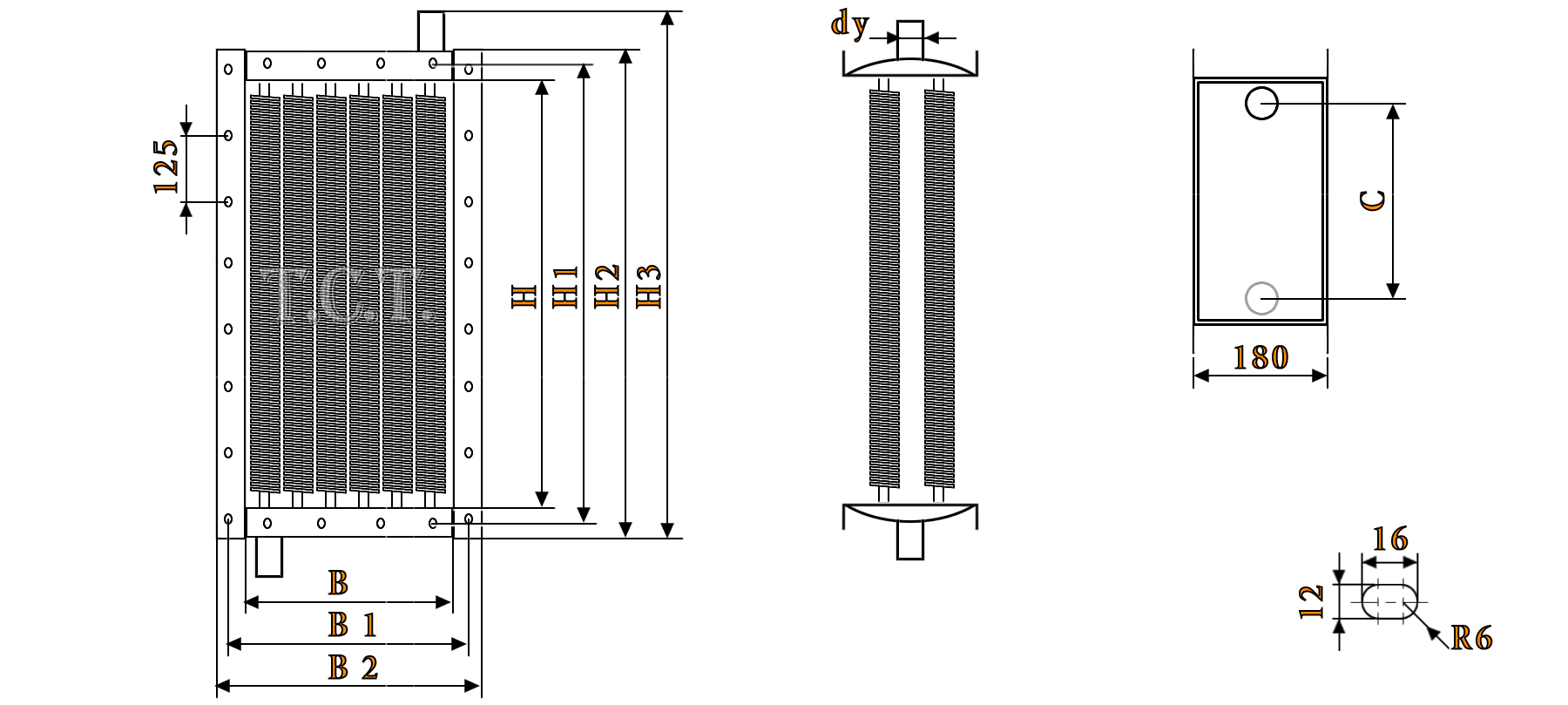

Габаритные размеры калорифера КПСк 2-4

На чертеже калорифера КПСк 2-4 указаны габаритные и присоединительные размеры парового теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КПСк 2-4 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КПСк 2-4 парового, мм
HH 1H 2H 3BB 1B 2Cdy
905953977104237842645028050

Спецификация и стандарты калорифера КПСк 2-4

Во время подготовки паровых воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. Пусконаладочные работы, включающие монтаж, обвязку и запуск калорифера КПСк 2-4 в работу должны производиться при обязательном участии специализированных монтажных организаций.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КПСк 2-4
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияУ3 по ГОСТ 15150-69
Теплоносительнасыщенный перегретый пар
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995 СНиП 2-04.07-86
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КПСк - характеристикиКаталог калориферов КПСк

Оплата и доставка калорифера КПСк 2-4

Заказать калорифер КПСк 2-4 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КПСк 2-4:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КПСк 2-4:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные парового теплообменника КП-Ск 2-4 для транспортировки. Внешние габаритные размеры: 0.450 м х 1.107 м х 0.180 м; объем: 0.090 м3; вес калорифера КПСк 2-4: 31 кг.
