Калорифер КППС-572×572

Приточный паровой калорифер КППС-572x572 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 2500 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-572x572 и параметров эксплуатации.

Калорифер КППС-572×572 У3. ТУ 4863-006-55613706-25

Калорифер КППС 572x572_2

Характеристики: 2500 м³/ч;

35 кВт

13 093 руб. с НДС

В заявку

Калорифер КППС 572x572_3

Характеристики: 2500 м³/ч;

46 кВт

17 548 руб. с НДС

В заявку

Калорифер КППС 572x572_4

Характеристики: 2500 м³/ч;

53 кВт

21 632 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 572x572

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 572x572 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-614x614

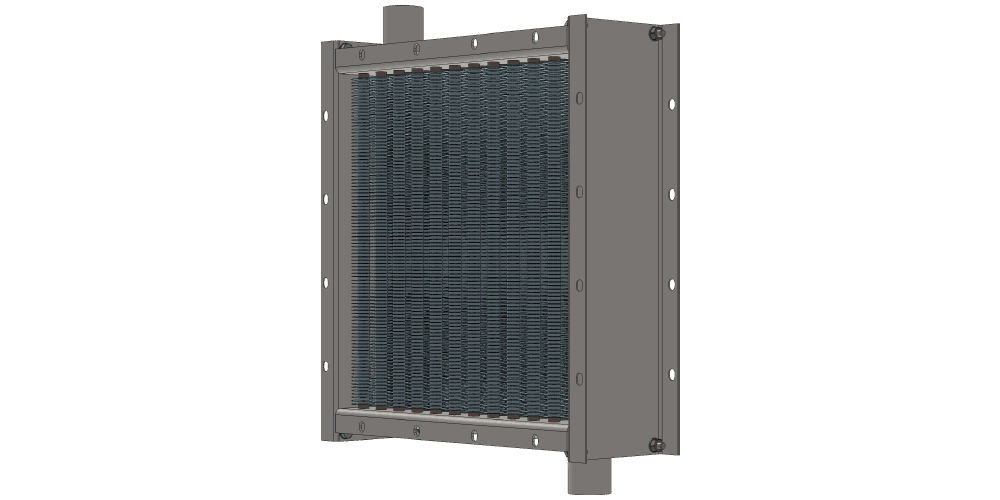

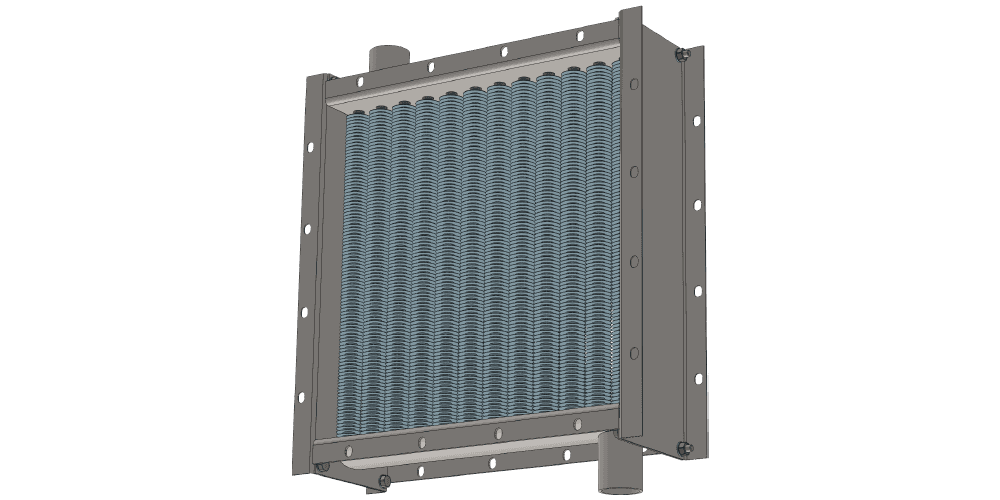

3D-модели калорифера КППС 572x572 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 572x572 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 35, 46 и 53 кВт специально разработаны для приточных систем с производительностью по воздуху 2500 м³/час. Внешний габаритный размер по фланцам составляет 572x572 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 600х600 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 572x572

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
2500	500	548	572	637	402	50	6.3	9.6	12.7	31	37	43

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
