Калорифер КППС-780×780

Приточный паровой калорифер КППС-780x780 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 5000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КППС-780x780 и параметров эксплуатации.

Калорифер КППС-780×780 У3. ТУ 4863-006-55613706-25

Калорифер КППС 780x780_2

Характеристики: 5000 м³/ч;

71 кВт

22 312 руб. с НДС

В заявку

Калорифер КППС 780x780_3

Характеристики: 5000 м³/ч;

92 кВт

30 734 руб. с НДС

В заявку

Калорифер КППС 780x780_4

Характеристики: 5000 м³/ч;

105 кВт

38 662 руб. с НДС

В заявку

Калькулятор подбора калорифера КППС 780x780

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КППС 780x780 (двух, трех и четырех рядной) нужно перейти к следующему номеру парового калорифера: КППС-822x822 При избыточном запасе следует рассмотреть меньший теплообменник: КППС-739x739

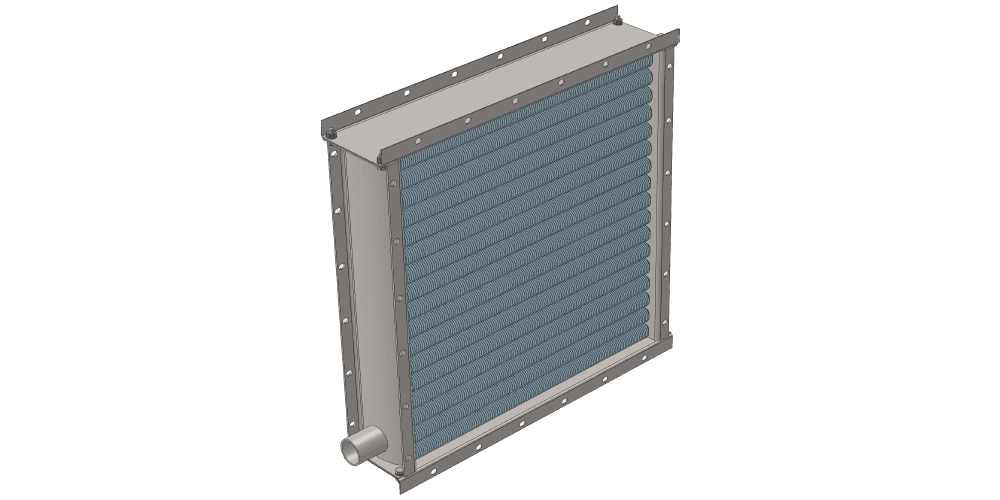

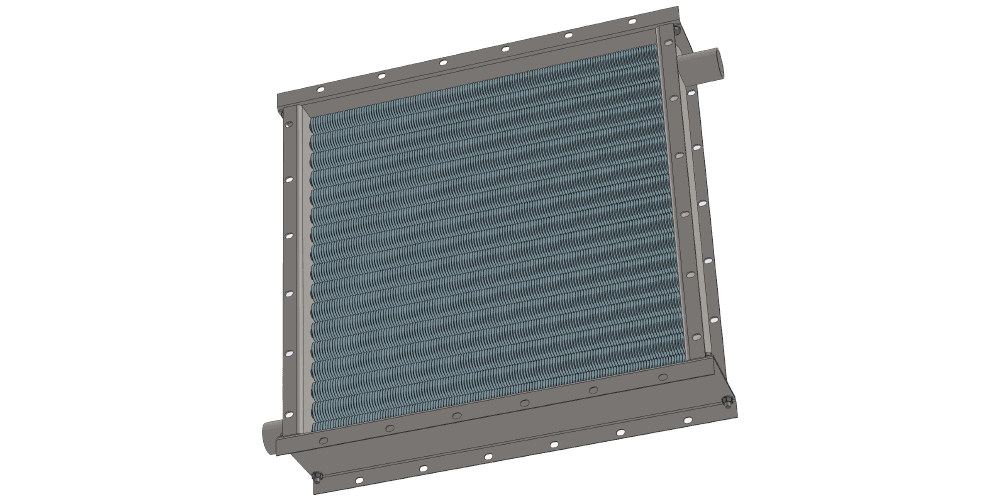

3D-модели калорифера КППС 780x780 для проектирования

Загрузить актуальные CAD-модели паровых калориферов КППС 780x780 можно по ссылке в верхней части страницы. Воздухонагреватели с тепловой мощностью 71, 92 и 105 кВт специально разработаны для приточных систем с производительностью по воздуху 5000 м³/час. Внешний габаритный размер по фланцам составляет 780x780 мм, что позволяет применять данный паровой теплообменник для монтажа в камеры и стандартные проемы размером 800х800 мм. Чертежи предназначены для использования в проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КППС 780x780

Представленные в онлайн-калькуляторе теплоаэродинамические параметры применимы исключительно к приточным калориферам серии КПВС, КППС, КПВУ, КППУ. Расчетный алгоритм жестко интегрирован с их специфическими конструктивными константами: геометрической конфигурацией шахматного пучка, шагом и конфигурацией развитой поверхности спирально-накатного алюминиевого оребрения, обеспечивающим наименьшее аэродинамическое сопротивление при прохождении воздушного потока.

Производительность по воздуху, м3/час	Габаритные и присоединительные размеры, мм					dy	Площадь поверхности теплообмена, м2			Масса, кг
	H B	H1 B1	H2 B2	H3	C	мм	КППС2	КППС3	КППС4	КППС2	КППС3	КППС4
5000	708	756	780	845	610	50	12.8	19.4	25.6	51	64	76

Номенклатура типовых стандартных воздухонагревателей марки КСк, КПСк, ТВВ, КП с применительными непосредственно к этим моделям базовыми теплотехническими характеристиками и подробными расчетными таблицами представлена в соответствующих разделах сайта.

Калориферы КСККалориферы КПСККалориферы ТВВКалориферы КП

Внутренняя теплофизика этих линеек строго разграничена, поэтому сведение параметров приточной вентиляции на базе калькулятора подбора требует обязательного использования именно соответствующих моделей приточных калориферов для исключения нерасчетных режимов в общей схеме.
