Калорифер КСк 4-12

Воздухонагреватель КСк 4-12

Калорифер КСк 4-12

Характеристики: 25000 м3/ч;

665 кВт

125 695 руб. с НДС

Калорифер КСк 4-12 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КСк 4-12

Водяной калорифер КСк 4-12 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-12 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КСк 4-12от 10 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 4-12 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-12 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час25000
Тепловая мощность калорифера, кВт665
Площадь поверхности теплообмена, м2172.4
Площадь фронтального сечения, м22.488
Объем воздухонагревателя, л38.2
Количество рядов теплообменника4
Количество теплообменных трубок142
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм50
Масса, кг307
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Гидравлическое сопротивление min, кПа0.711
Гидравлическое сопротивление max, кПа102.4
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час5.5
Расход теплоносителя max, м3/час17.5
Коэффициент теплопередачи min, Вт/(м2•°С)21.6
Коэффициент теплопередачи max, Вт/(м2•°С)73.6

Конструкция калорифера КСк 4-12

Калорифер многоходовой КСк 4-12 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-12.

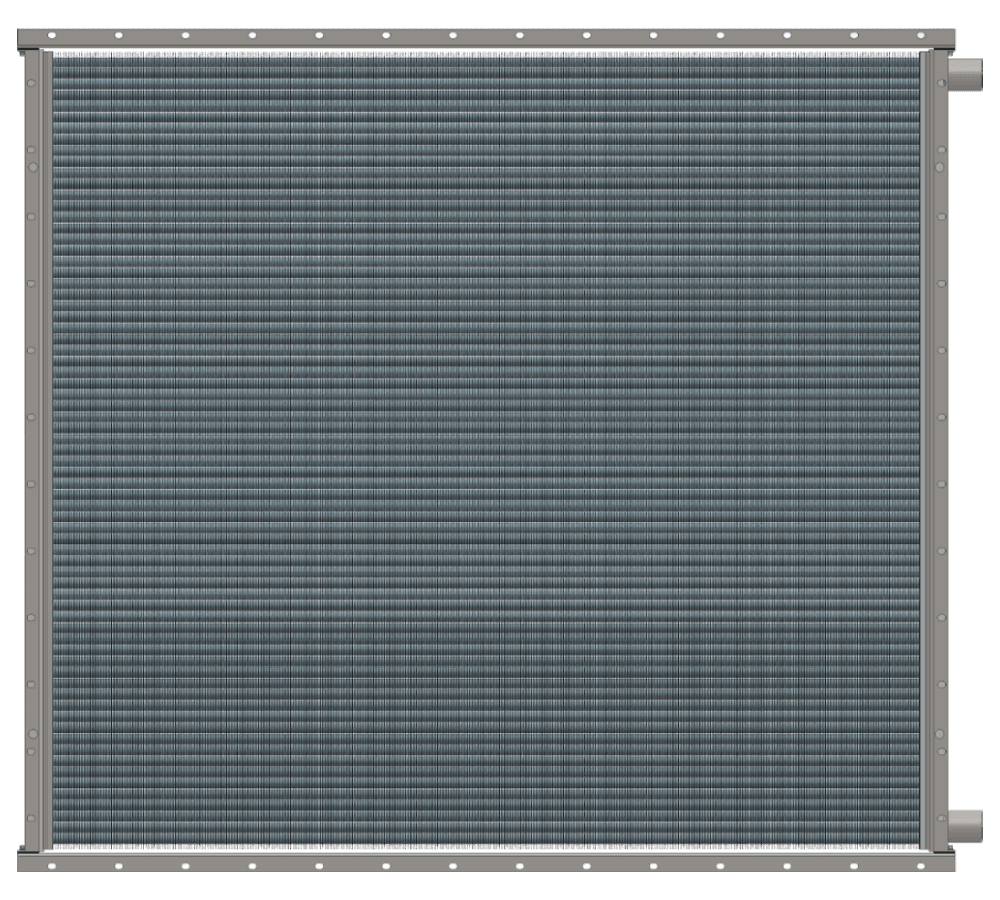

Воздухонагреватель КСк 4-12 водяной

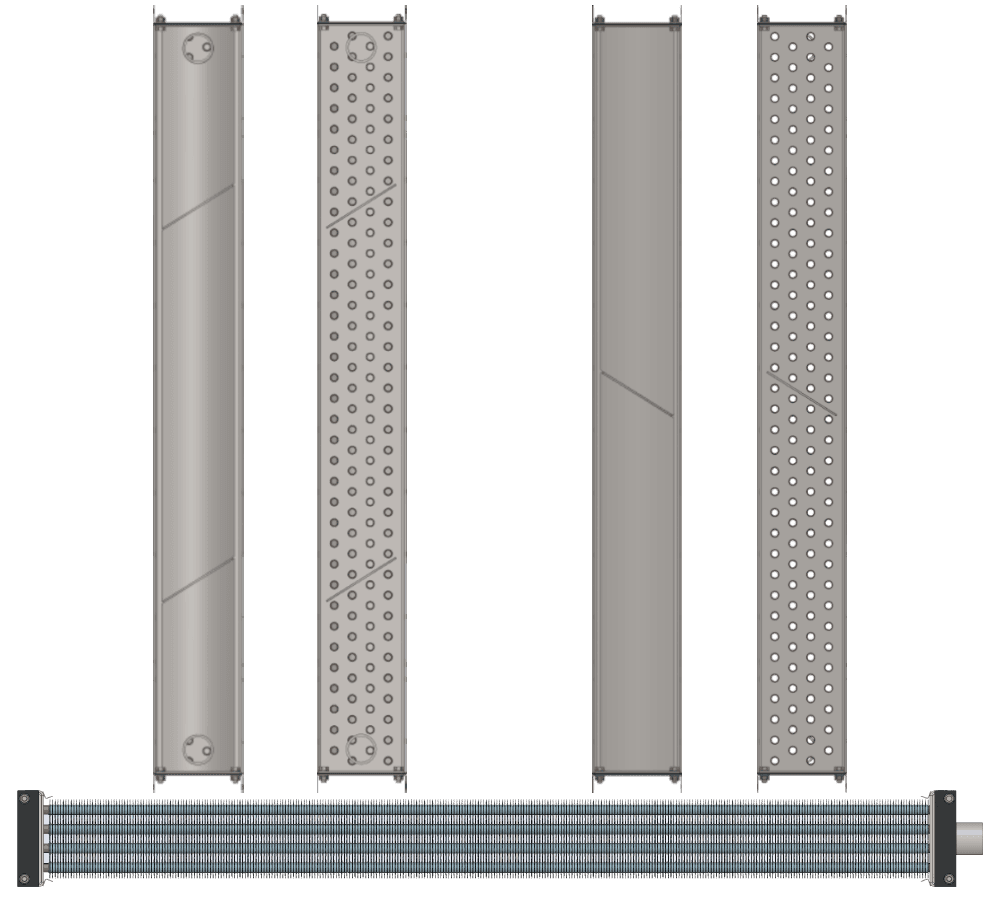

Калорифер КСк 4-12 чертеж

Таблица расчета и подбора водяного калорифера КСк 4-12

Ниже представлены расчетные данные водяного калорифера КСк 4-12 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 25000 40000 50000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 91 97 104 112 215 230 247 266 323 346 372 400
Температура воздуха на выходе из калорифера, °С 55 51 47 43 49 45 40 35 46 41 36 30
Расход теплоносителя, м³/ч 5,5 6,3 7,2 8,1 7,8 8,9 10,1 11,4 9,1 10,4 11,9 13,4
Гидравлическое сопротивление, кПа 9,0 11,9 15,3 19,5 17,9 23,6 30,5 38,6 24,7 32,5 42,0 53,3
Производительность по теплу, кВт 511 586 665 751 721 827 939 1058 847 971 1103 1242
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 25000 31500 40000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 91 97 104 112 139 148 159 172 215 230 247 266
Температура воздуха на выходе из калорифера, °С 53 48 44 40 49 45 40 36 47 42 37 32
Расход теплоносителя, м³/ч 7,0 8,0 9,2 10,4 8,3 9,5 10,9 12,3 9,8 11,3 12,9 14,7
Гидравлическое сопротивление, кПа 13,8 18,3 23,9 30,6 19,5 25,8 33,7 43,0 27,6 36,6 47,6 61,2
Производительность по теплу, кВт 485 559 639 723 576 664 758 858 686 791 902 1022
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 20000 25000 31500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 60 65 69 75 91 97 104 112 139 148 159 172
Температура воздуха на выходе из калорифера, °С 54 50 47 43 51 47 43 39 48 44 40 35
Расход теплоносителя, м³/ч 7,5 8,7 10,0 11,4 8,9 10,3 11,9 13,5 10,6 12,3 14,1 16,0
Гидравлическое сопротивление, кПа 15,7 21,1 27,7 35,9 21,9 29,6 38,9 50,2 31,1 41,7 54,8 70,1
Производительность по теплу, кВт 394 457 524 595 466 541 620 705 554 642 737 837
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 18000 22000 25000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 50 53 57 62 72 77 83 89 91 97 104 112
Температура воздуха на выходе из калорифера, °С 54 51 47 44 52 48 44 40 50 46 42 38
Расход теплоносителя, м³/ч 8,7 10,1 11,7 13,3 10,2 11,8 13,6 15,5 11,2 13,0 15,0 17,1
Гидравлическое сопротивление, кПа 20,5 27,9 36,9 48,1 28,0 37,9 50,3 65,2 34,0 46,2 61,2 79,5
Производительность по теплу, кВт 354 412 474 541 413 481 553 631 455 530 610 695
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 14000 16000 18000
Температура входящего воздуха, °С 0 -10 -20 -25 0 -10 -20 -25 0 -10 -20 -25
Аэродинамическое сопротивление, Па 31 34 36 37 40 43 46 48 50 53 57 59
Температура воздуха на выходе из калорифера, °С 56 53 50 48 54 51 48 46 53 49 46 44
Расход теплоносителя, м³/ч 9,8 11,5 13,2 14,1 10,9 12,7 14,7 15,7 11,9 13,9 16,1 17,3
Гидравлическое сопротивление, кПа 25,7 35,1 46,6 53,5 31,5 43,1 57,8 65,9 37,9 51,7 69,3 79,6
Производительность по теплу, кВт 284 333 384 411 316 369 427 457 346 405 468 501
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 22000 25000 28000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 72 77 83 89 91 97 104 112 112 120 128 138
Температура воздуха на выходе из калорифера, °С 45 41 37 33 43 39 35 31 42 38 34 29
Расход теплоносителя, м³/ч 8,8 10,4 12,2 14,0 9,7 11,5 13,4 15,5 10,6 12,5 14,6 16,8
Гидравлическое сопротивление, кПа 20,9 29,0 39,6 52,4 25,2 35,4 47,9 63,9 29,8 41,8 57,0 75,5
Производительность по теплу, кВт 359 424 495 570 395 468 545 628 430 509 594 684
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 14000 16000 18000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 31 34 36 39 40 43 46 49 50 53 57 62
Температура воздуха на выходе из калорифера, °С 52 49 46 43 50 47 44 41 49 45 42 39
Расход теплоносителя, м³/ч 9,1 10,7 12,5 14,4 10,1 12,0 13,9 16,0 11,1 13,1 15,2 17,5
Гидравлическое сопротивление, кПа 22,0 30,6 41,4 55,1 27,1 37,9 51,3 68,0 32,7 45,6 61,3 81,1
Производительность по теплу, кВт 265 312 363 418 294 347 404 464 323 381 442 509
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 21000 25000 29000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 66 71 76 82 91 97 104 112 119 128 137 147
Температура воздуха на выходе из калорифера, °С 42 38 34 31 40 36 32 28 38 35 30 26
Расход теплоносителя, м³/ч 7,9 9,4 11,1 12,8 9,0 10,7 12,6 14,6 10,0 12,0 14,1 16,3
Гидравлическое сопротивление, кПа 16,4 23,5 32,4 43,5 21,3 30,6 42,2 56,5 26,7 38,2 52,7 70,5
Производительность по теплу, кВт 320 383 450 521 365 437 513 594 408 488 573 664
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 14000 16000 18000
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 31 34 35 36 40 43 44 46 50 53 55 57
Температура воздуха на выходе из калорифера, °С 47 44 43 41 46 43 41 40 45 42 40 38
Расход теплоносителя, м³/ч 10,5 12,5 13,5 14,6 11,6 13,8 15,0 16,3 12,7 15,2 16,5 17,8
Гидравлическое сопротивление, кПа 28,6 40,6 47,7 55,7 35,2 49,9 58,8 69,2 42,2 60,5 71,3 83,0
Производительность по теплу, кВт 243 290 314 340 270 322 349 378 295 353 383 414
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 23000 25000 27000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 78 83 90 96 91 97 104 112 104 112 120 129
Температура воздуха на выходе из калорифера, °С 37 33 29 26 36 32 28 24 35 32 28 23
Расход теплоносителя, м³/ч 8,9 10,8 12,8 15,0 9,5 11,5 13,6 16,0 10,0 12,1 14,5 16,9
Гидравлическое сопротивление, кПа 20,7 30,4 42,9 58,9 23,4 34,3 48,6 66,8 26,2 38,5 54,7 74,8
Производительность по теплу, кВт 310 376 447 523 330 400 476 557 349 424 504 590
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 12500 14000 15500
Температура входящего воздуха, °С 0 -5 -10 -15 0 -5 -10 -15 0 -5 -10 -15
Аэродинамическое сопротивление, Па 25 26 27 28 31 32 34 35 38 39 40 42
Температура воздуха на выходе из калорифера, °С 44 43 42 40 43 42 40 39 42 41 39 38
Расход теплоносителя, м³/ч 11,5 12,8 14,0 15,3 12,6 14,0 15,3 16,7 13,7 15,1 16,6 18,1
Гидравлическое сопротивление, кПа 34,4 42,1 50,6 60,5 41,0 50,5 60,5 72,1 48,5 59,0 71,3 84,7
Производительность по теплу, кВт 201 222 244 267 220 244 267 292 239 264 290 317
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 20000 25000 27000
Температура входящего воздуха, °С 0 -10 -20 -25 0 -10 -20 -25 0 -10 -20 -25
Аэродинамическое сопротивление, Па 60 65 69 72 91 97 104 108 104 112 120 125
Температура воздуха на выходе из калорифера, °С 34 31 27 25 32 28 25 23 32 28 24 22
Расход теплоносителя, м³/ч 8,6 10,6 12,8 13,9 10,1 12,6 15,1 16,5 10,7 13,3 16,0 17,5
Гидравлическое сопротивление, кПа 18,9 29,1 42,0 50,0 26,4 40,7 59,0 70,0 29,6 45,8 66,2 78,8
Производительность по теплу, кВт 249 308 370 404 294 364 439 478 312 386 465 507

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Калорифер для низких температурВодяные калориферы для низких температурных режимов входящего воздухаОнлайн калькулятор 25000 м³/чКалькулятор расчета водяного калорифера на производительность 25000 м3/ч

Габаритные размеры калорифера КСк 4-12

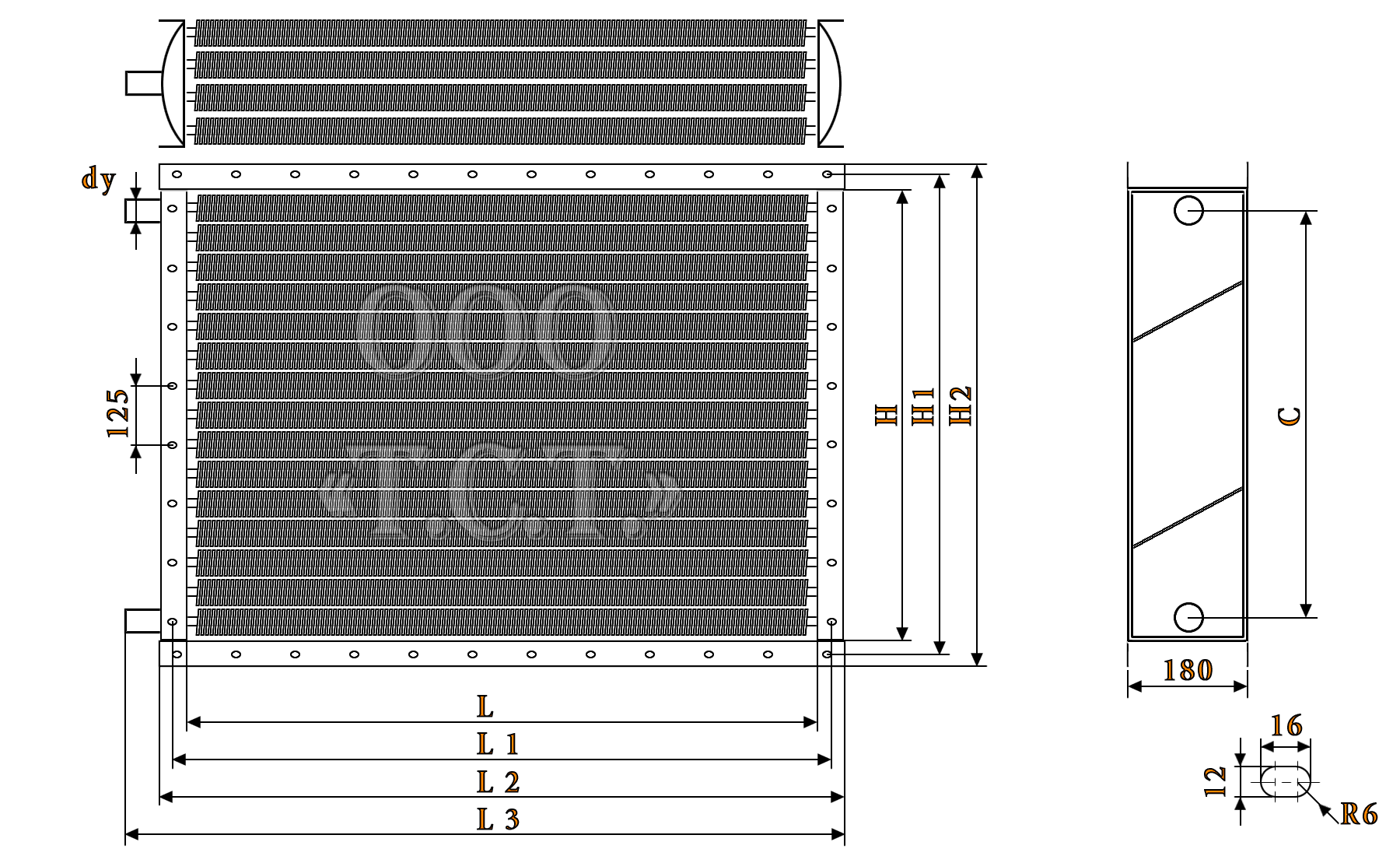

На чертеже калорифера КСк 4-12 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 4-12 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 4-12 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
1655170317271792150015481572140250

Спецификация и стандарты калорифера КСк 4-12

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-12 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 4-12
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
калориферы КСк - характеристикиКаталог калориферов КСк

Оплата и доставка калорифера КСк 4-12

Заказать калорифер КСк 4-12 на нашем предприятии можно следующими способами:
