Калорифер КСк 4-5
Калорифер КСк 4-5
120 кВт
28 334 руб. с НДС
Калорифер КСк 4-5 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 4-5
Водяной калорифер КСк 4-5 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-5 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 4-5 | от 7 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 4-5 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-5 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность калорифера, кВт | 120 |
| Площадь поверхности теплообмена, м2 | 28.8 |
| Площадь фронтального сечения, м2 | 0.43 |
| Объем воздухонагревателя, л | 7.0 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 34 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 59 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 390 |
| Гидравлическое сопротивление min, кПа | 0.124 |
| Гидравлическое сопротивление max, кПа | 17.91 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 1.0 |
| Расход теплоносителя max, м3/час | 3.9 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 21.6 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 73.6 |

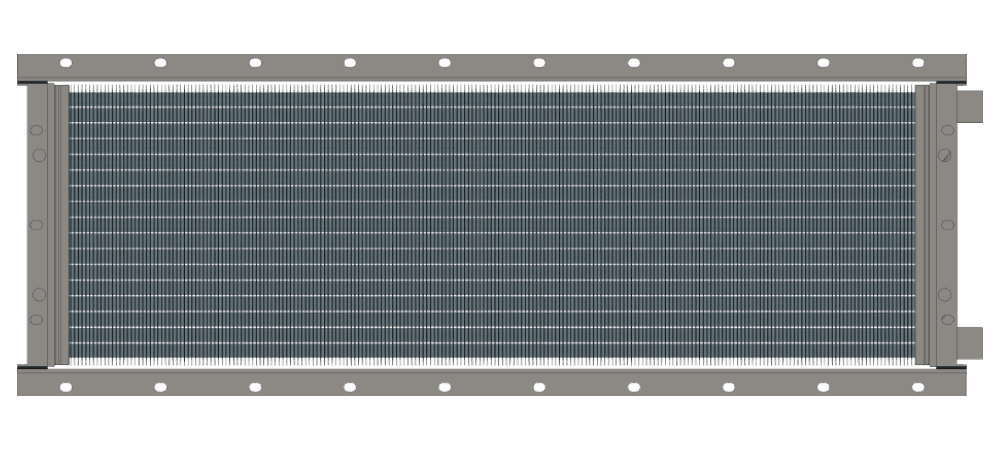

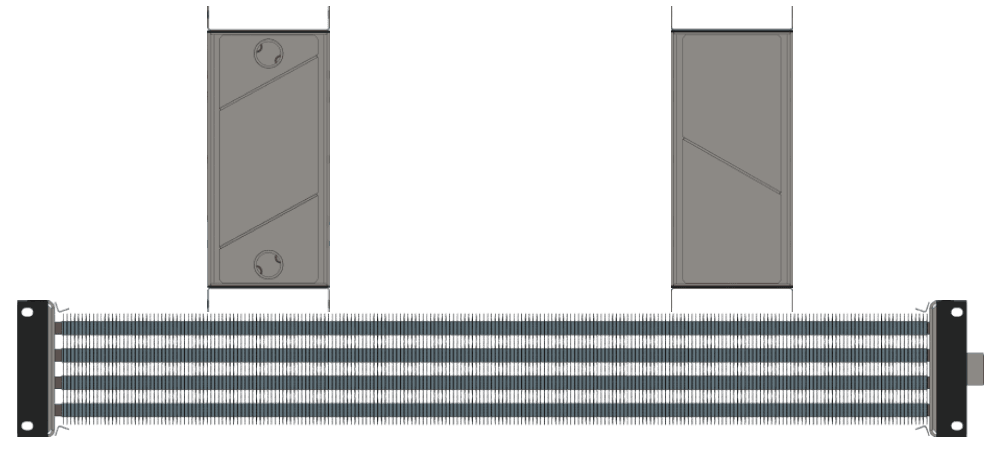

Конструкция калорифера КСк 4-5
Калорифер многоходовой КСк 4-5 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-5.
Таблица расчета и подбора водяного калорифера КСк 4-5
Ниже представлены расчетные данные водяного калорифера КСк 4-5 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 119 | 127 | 136 | 147 | 281 | 300 | 323 | 347 | 348 | 373 | 400 | 431 |
| Температура воздуха на выходе из калорифера, °С | 50 | 45 | 41 | 36 | 44 | 38 | 33 | 27 | 42 | 37 | 31 | 25 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,3 | 1,5 | 1,4 | 1,6 | 1,9 | 2,1 | 1,6 | 1,8 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,1 | 1,5 | 1,9 | 1,7 | 2,2 | 2,9 | 3,7 | 2,0 | 2,6 | 3,4 | 4,4 |
| Производительность по теплу, кВт | 92 | 105 | 120 | 135 | 129 | 148 | 168 | 189 | 140 | 160 | 182 | 205 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 119 | 127 | 136 | 147 | 181 | 194 | 208 | 224 | 281 | 300 | 323 | 347 |
| Температура воздуха на выходе из калорифера, °С | 48 | 43 | 38 | 33 | 45 | 40 | 35 | 29 | 42 | 36 | 31 | 25 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,7 | 1,9 | 1,5 | 1,8 | 2,0 | 2,3 | 1,8 | 2,1 | 2,4 | 2,7 |
| Гидравлическое сопротивление, кПа | 1,4 | 1,8 | 2,3 | 3,0 | 1,8 | 2,5 | 3,2 | 4,2 | 2,6 | 3,5 | 4,6 | 5,9 |
| Производительность по теплу, кВт | 87 | 101 | 115 | 130 | 103 | 119 | 136 | 154 | 123 | 141 | 161 | 183 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 79 | 84 | 91 | 97 | 119 | 127 | 136 | 147 | 181 | 194 | 208 | 224 |
| Температура воздуха на выходе из калорифера, °С | 49 | 44 | 40 | 36 | 46 | 41 | 37 | 32 | 43 | 38 | 33 | 28 |
| Расход теплоносителя, м³/ч | 1,4 | 1,6 | 1,9 | 2,1 | 1,7 | 1,9 | 2,2 | 2,5 | 2,0 | 2,3 | 2,6 | 2,9 |
| Гидравлическое сопротивление, кПа | 1,6 | 2,0 | 2,7 | 3,5 | 2,1 | 2,9 | 3,8 | 4,9 | 3,0 | 4,1 | 5,3 | 6,9 |
| Производительность по теплу, кВт | 71 | 83 | 95 | 108 | 84 | 98 | 112 | 127 | 100 | 115 | 132 | 150 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3600 | 4400 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 65 | 70 | 75 | 80 | 94 | 100 | 108 | 116 | 119 | 127 | 136 | 147 |
| Температура воздуха на выходе из калорифера, °С | 49 | 45 | 41 | 36 | 46 | 42 | 38 | 33 | 45 | 40 | 36 | 31 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,2 | 2,5 | 1,9 | 2,2 | 2,5 | 2,9 | 2,1 | 2,4 | 2,8 | 3,1 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,7 | 3,7 | 4,8 | 2,7 | 3,7 | 4,9 | 6,5 | 3,3 | 4,5 | 6,0 | 7,8 |
| Производительность по теплу, кВт | 64 | 75 | 86 | 98 | 75 | 87 | 100 | 114 | 82 | 96 | 110 | 126 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 51 | 52 | 56 | 60 | 65 | 79 | 84 | 91 | 97 |
| Температура воздуха на выходе из калорифера, °С | 51 | 47 | 44 | 40 | 49 | 46 | 42 | 38 | 47 | 43 | 39 | 34 |
| Расход теплоносителя, м³/ч | 1,8 | 2,1 | 2,5 | 2,8 | 2,0 | 2,4 | 2,7 | 3,1 | 2,4 | 2,8 | 3,2 | 3,7 |
| Гидравлическое сопротивление, кПа | 2,6 | 3,5 | 4,7 | 6,2 | 3,2 | 4,3 | 5,8 | 7,6 | 4,4 | 6,1 | 8,2 | 10,7 |
| Производительность по теплу, кВт | 52 | 61 | 70 | 81 | 58 | 67 | 78 | 89 | 68 | 80 | 92 | 106 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 7000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 119 | 127 | 136 | 147 | 166 | 177 | 190 | 205 | 220 | 235 | 253 | 272 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 30 | 25 | 37 | 32 | 27 | 23 | 35 | 30 | 25 | 20 |
| Расход теплоносителя, м³/ч | 1,8 | 2,1 | 2,4 | 2,8 | 2,1 | 2,4 | 2,8 | 3,2 | 2,3 | 2,6 | 3,1 | 3,6 |
| Гидравлическое сопротивление, кПа | 2,4 | 3,4 | 4,7 | 6,3 | 3,2 | 4,5 | 6,1 | 8,2 | 4,0 | 5,7 | 7,7 | 10,2 |
| Производительность по теплу, кВт | 71 | 84 | 98 | 113 | 81 | 96 | 112 | 130 | 91 | 108 | 126 | 145 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 46 | 50 | 53 | 58 | 62 | 66 | 71 | 76 | 82 | 88 | 95 | 102 |
| Температура воздуха на выходе из калорифера, °С | 47 | 43 | 39 | 35 | 45 | 41 | 37 | 33 | 43 | 39 | 35 | 31 |
| Расход теплоносителя, м³/ч | 1,8 | 2,1 | 2,5 | 2,8 | 2,0 | 2,4 | 2,8 | 3,2 | 2,3 | 2,7 | 3,1 | 3,6 |
| Гидравлическое сопротивление, кПа | 2,4 | 3,4 | 4,6 | 6,2 | 3,1 | 4,4 | 5,9 | 7,8 | 4,0 | 5,5 | 7,5 | 9,9 |
| Производительность по теплу, кВт | 51 | 60 | 70 | 81 | 58 | 68 | 79 | 91 | 65 | 76 | 89 | 102 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 7500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 119 | 127 | 136 | 147 | 166 | 177 | 190 | 205 | 249 | 267 | 287 | 309 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 27 | 23 | 34 | 30 | 25 | 20 | 32 | 27 | 22 | 17 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,3 | 2,7 | 1,9 | 2,3 | 2,7 | 3,1 | 2,2 | 2,6 | 3,1 | 3,6 |
| Гидравлическое сопротивление, кПа | 2,1 | 3,0 | 4,1 | 5,6 | 2,7 | 3,9 | 5,4 | 7,3 | 3,7 | 5,4 | 7,4 | 10,1 |
| Производительность по теплу, кВт | 66 | 79 | 93 | 107 | 75 | 90 | 106 | 123 | 88 | 106 | 124 | 144 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2900 | 3400 | 3900 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 44 | 47 | 50 | 54 | 58 | 63 | 67 | 72 | 75 | 81 | 86 | 93 |
| Температура воздуха на выходе из калорифера, °С | 43 | 40 | 36 | 32 | 41 | 38 | 34 | 30 | 40 | 36 | 32 | 28 |
| Расход теплоносителя, м³/ч | 2,0 | 2,4 | 2,8 | 3,2 | 2,3 | 2,7 | 3,2 | 3,7 | 2,5 | 3,0 | 3,5 | 4,1 |
| Гидравлическое сопротивление, кПа | 3,0 | 4,3 | 6,0 | 8,0 | 3,9 | 5,5 | 7,7 | 10,4 | 4,8 | 6,9 | 9,5 | 12,7 |
| Производительность по теплу, кВт | 46 | 55 | 64 | 74 | 52 | 62 | 72 | 84 | 57 | 68 | 80 | 93 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4600 | 5000 | 5300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 102 | 109 | 117 | 126 | 119 | 127 | 136 | 147 | 132 | 141 | 152 | 163 |
| Температура воздуха на выходе из калорифера, °С | 33 | 29 | 24 | 20 | 32 | 28 | 24 | 19 | 32 | 27 | 23 | 18 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,4 | 2,7 | 1,8 | 2,1 | 2,5 | 2,9 | 1,8 | 2,2 | 2,6 | 3,1 |
| Гидравлическое сопротивление, кПа | 2,0 | 3,0 | 4,2 | 5,8 | 2,3 | 3,4 | 4,8 | 6,5 | 2,5 | 3,7 | 5,2 | 7,2 |
| Производительность по теплу, кВт | 56 | 68 | 81 | 95 | 60 | 72 | 86 | 101 | 62 | 75 | 90 | 105 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 33 | 36 | 38 | 41 | 41 | 44 | 47 | 51 | 49 | 53 | 57 | 61 |
| Температура воздуха на выходе из калорифера, °С | 40 | 37 | 34 | 31 | 39 | 36 | 33 | 29 | 38 | 35 | 32 | 28 |
| Расход теплоносителя, м³/ч | 2,2 | 2,6 | 3,1 | 3,6 | 2,4 | 2,8 | 3,4 | 4,0 | 2,6 | 3,1 | 3,7 | 4,3 |
| Гидравлическое сопротивление, кПа | 3,5 | 5,1 | 7,3 | 10,0 | 4,2 | 6,2 | 8,8 | 12,0 | 4,9 | 7,3 | 10,2 | 14,2 |
| Производительность по теплу, кВт | 37 | 45 | 53 | 63 | 41 | 49 | 58 | 68 | 44 | 53 | 63 | 74 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 62 | 66 | 71 | 76 | 79 | 84 | 91 | 97 | 98 | 105 | 112 | 121 |
| Температура воздуха на выходе из калорифера, °С | 32 | 28 | 24 | 20 | 31 | 27 | 23 | 19 | 30 | 26 | 22 | 17 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,1 | 2,5 | 1,6 | 2,0 | 2,4 | 2,8 | 1,7 | 2,1 | 2,6 | 3,0 |
| Гидравлическое сопротивление, кПа | 1,6 | 2,3 | 3,4 | 4,7 | 1,9 | 2,8 | 4,1 | 5,8 | 2,2 | 3,4 | 5,0 | 6,9 |
| Производительность по теплу, кВт | 41 | 50 | 61 | 72 | 45 | 56 | 67 | 80 | 49 | 61 | 73 | 87 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

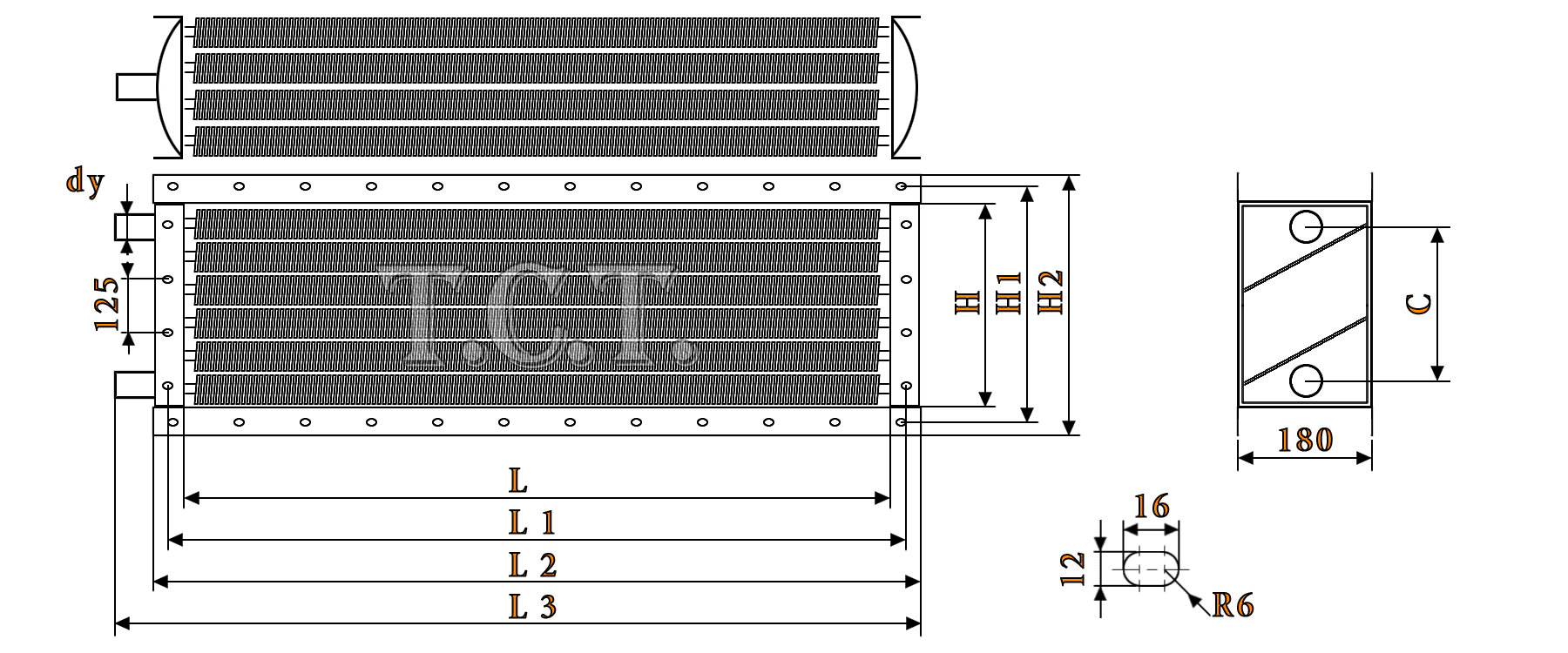

Габаритные размеры калорифера КСк 4-5
На чертеже калорифера КСк 4-5 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 4-5 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1292 | 378 | 426 | 450 | 313 | 32 |
Спецификация и стандарты калорифера КСк 4-5
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-5 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 4-5 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
