Калорифер КСк 4-8

Воздухонагреватель КСк 4-8

Калорифер КСк 4-8

Характеристики: 4000 м3/ч;

100 кВт

26 416 руб. с НДС

Калорифер КСк 4-8 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КСк 4-8

Водяной калорифер КСк 4-8 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-8 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияв наличии
Срок производства КСк 4-8от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 4-8 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-8 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час4000
Тепловая мощность калорифера, кВт100
Площадь поверхности теплообмена, м226.4
Площадь фронтального сечения, м20.392
Объем воздухонагревателя, л7.1
Количество рядов теплообменника4
Количество теплообменных трубок46
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг59
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Гидравлическое сопротивление min, кПа0.131
Гидравлическое сопротивление max, кПа18.84
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час0.9
Расход теплоносителя max, м3/час3.6
Коэффициент теплопередачи min, Вт/(м2•°С)21.6
Коэффициент теплопередачи max, Вт/(м2•°С)73.6

Конструкция калорифера КСк 4-8

Калорифер многоходовой КСк 4-8 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-8.

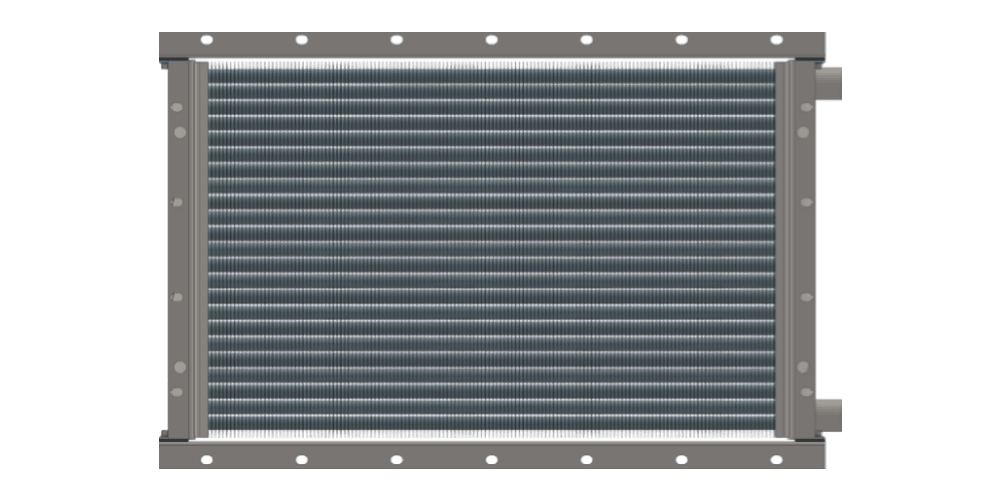

Воздухонагреватель КСк 4-8 водяной

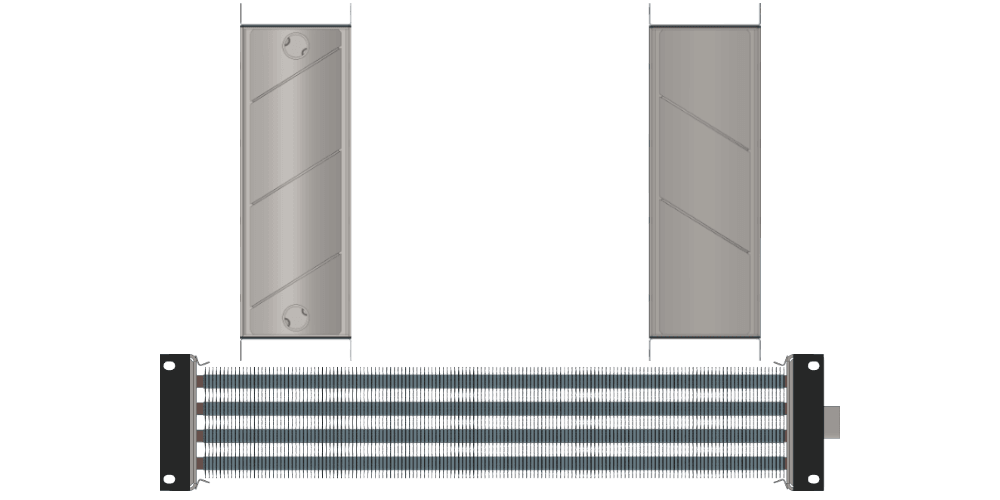

Калорифер КСк 4-8 чертеж

Таблица расчета и подбора водяного калорифера КСк 4-8

Ниже представлены расчетные данные водяного калорифера КСк 4-8 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 4000 6400 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 93 100 107 116 221 237 254 273 332 356 382 412
Температура воздуха на выходе из калорифера, °С 52 48 43 38 46 41 35 30 43 38 32 26
Расход теплоносителя, м³/ч 0,9 1,0 1,1 1,3 1,2 1,4 1,6 1,8 1,4 1,6 1,8 2,0
Гидравлическое сопротивление, кПа 0,8 1,1 1,5 1,9 1,7 2,3 2,9 3,7 2,4 3,1 4,0 5,2
Производительность по теплу, кВт 77 88 100 113 108 123 140 158 126 145 164 185
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 4000 5000 6400
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 93 100 107 116 140 150 162 174 221 237 254 273
Температура воздуха на выходе из калорифера, °С 50 45 41 36 47 42 37 32 44 39 33 28
Расход теплоносителя, м³/ч 1,1 1,3 1,4 1,6 1,3 1,5 1,7 1,9 1,5 1,7 2,0 2,2
Гидравлическое сопротивление, кПа 1,3 1,8 2,3 3,0 1,8 2,5 3,2 4,2 2,7 3,6 4,7 6,0
Производительность по теплу, кВт 73 84 96 109 86 99 113 128 102 118 135 153
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 3150 4000 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 60 64 69 75 93 100 107 116 140 150 162 174
Температура воздуха на выходе из калорифера, °С 51 47 43 39 48 43 39 34 45 40 36 31
Расход теплоносителя, м³/ч 1,2 1,4 1,6 1,8 1,4 1,6 1,8 2,1 1,6 1,9 2,2 2,4
Гидравлическое сопротивление, кПа 1,5 2,0 2,7 3,5 2,1 2,9 3,8 5,0 3,0 4,0 5,3 6,9
Производительность по теплу, кВт 59 68 78 89 70 81 93 106 83 96 110 125
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 2900 3500 4000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 52 55 60 64 73 78 84 90 93 100 107 116
Температура воздуха на выходе из калорифера, °С 51 47 43 39 48 44 40 36 47 42 38 34
Расход теплоносителя, м³/ч 1,4 1,6 1,8 2,1 1,6 1,8 2,1 2,4 1,7 2,0 2,3 2,6
Гидравлическое сопротивление, кПа 2,0 2,8 3,7 4,8 2,7 3,7 4,9 6,4 3,3 4,5 6,0 7,9
Производительность по теплу, кВт 54 63 72 82 62 72 83 95 68 80 92 105
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 2250 2500 2900
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 33 35 37 40 39 42 45 49 52 55 60 64
Температура воздуха на выходе из калорифера, °С 52 49 46 42 51 48 44 41 49 46 42 38
Расход теплоносителя, м³/ч 1,5 1,8 2,1 2,4 1,7 1,9 2,2 2,6 1,9 2,2 2,5 2,9
Гидравлическое сопротивление, кПа 2,6 3,5 4,7 6,2 3,0 4,2 5,5 7,3 3,8 5,3 7,0 9,2
Производительность по теплу, кВт 43 51 58 67 47 55 63 73 53 62 71 81
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 3500 4000 4500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 73 78 84 90 93 100 107 116 116 124 133 143
Температура воздуха на выходе из калорифера, °С 42 38 34 30 40 36 32 28 39 35 30 26
Расход теплоносителя, м³/ч 1,4 1,6 1,9 2,2 1,5 1,8 2,1 2,4 1,6 1,9 2,3 2,6
Гидравлическое сопротивление, кПа 2,0 2,8 3,9 5,2 2,5 3,5 4,7 6,3 2,9 4,1 5,7 7,5
Производительность по теплу, кВт 54 64 74 85 59 70 82 94 65 77 89 103
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 2250 2500 2900
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 33 35 37 40 39 42 45 49 52 55 60 64
Температура воздуха на выходе из калорифера, °С 49 46 42 39 48 44 41 37 46 42 39 35
Расход теплоносителя, м³/ч 1,4 1,7 2,0 2,2 1,6 1,8 2,1 2,4 1,7 2,0 2,4 2,7
Гидравлическое сопротивление, кПа 2,2 3,1 4,2 5,6 2,6 3,6 4,9 6,5 3,3 4,6 6,2 8,2
Производительность по теплу, кВт 40 48 55 64 44 52 60 69 49 58 67 77
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 3400 4000 4600
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 69 74 80 86 93 100 107 116 121 129 139 149
Температура воздуха на выходе из калорифера, °С 39 35 31 27 37 33 29 24 36 32 27 22
Расход теплоносителя, м³/ч 1,2 1,5 1,7 2,0 1,4 1,7 1,9 2,2 1,5 1,8 2,2 2,5
Гидравлическое сопротивление, кПа 1,6 2,3 3,3 4,4 2,1 3,0 4,1 5,6 2,6 3,7 5,1 6,9
Производительность по теплу, кВт 49 58 68 79 55 66 77 89 61 73 85 99
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 2250 2500 2900
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 33 35 37 40 39 42 45 49 52 55 60 64
Температура воздуха на выходе из калорифера, °С 45 42 38 35 44 41 37 34 42 39 35 32
Расход теплоносителя, м³/ч 1,6 2,0 2,3 2,6 1,8 2,1 2,5 2,9 2,0 2,4 2,7 3,2
Гидравлическое сопротивление, кПа 2,9 4,1 5,7 7,6 3,4 4,8 6,7 9,0 4,2 6,1 8,5 11,4
Производительность по теплу, кВт 37 44 52 60 40 48 56 65 45 54 63 73
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 3700 4000 4300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 81 87 93 100 93 100 107 116 107 114 122 132
Температура воздуха на выходе из калорифера, °С 34 30 26 22 33 29 25 21 33 29 24 20
Расход теплоносителя, м³/ч 1,4 1,7 2,0 2,3 1,5 1,8 2,1 2,5 1,6 1,9 2,2 2,6
Гидравлическое сопротивление, кПа 2,0 3,0 4,3 5,8 2,3 3,4 4,8 6,6 2,5 3,8 5,3 7,3
Производительность по теплу, кВт 47 57 67 79 50 60 72 84 52 63 75 88
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 2000 2250 2500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 26 28 30 32 33 35 37 40 39 42 45 49
Температура воздуха на выходе из калорифера, °С 42 39 36 33 41 38 35 32 40 37 33 30
Расход теплоносителя, м³/ч 1,8 2,2 2,6 3,0 2,0 2,4 2,8 3,3 2,2 2,6 3,1 3,6
Гидравлическое сопротивление, кПа 3,5 5,1 7,3 10,0 4,2 6,2 8,7 12,0 5,0 7,2 10,3 14,2
Производительность по теплу, кВт 31 37 44 52 34 41 48 57 37 44 53 62
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 3200 4000 4300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -25
Аэродинамическое сопротивление, Па 62 66 71 77 93 100 107 116 107 114 122 127
Температура воздуха на выходе из калорифера, °С 32 28 24 20 30 26 22 18 29 25 21 18
Расход теплоносителя, м³/ч 1,3 1,6 2,0 2,3 1,6 1,9 2,3 2,7 1,7 2,0 2,5 2,7
Гидравлическое сопротивление, кПа 1,8 2,8 4,2 5,8 2,6 4,0 5,8 8,2 2,9 4,5 6,5 7,7
Производительность по теплу, кВт 37 46 56 66 44 55 66 78 47 58 70 76

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Калорифер для низких температурВодяные калориферы для низких температурных режимов входящего воздухаОнлайн калькулятор 4000 м³/чКалькулятор расчета водяного калорифера на производительность 4000 м3/ч

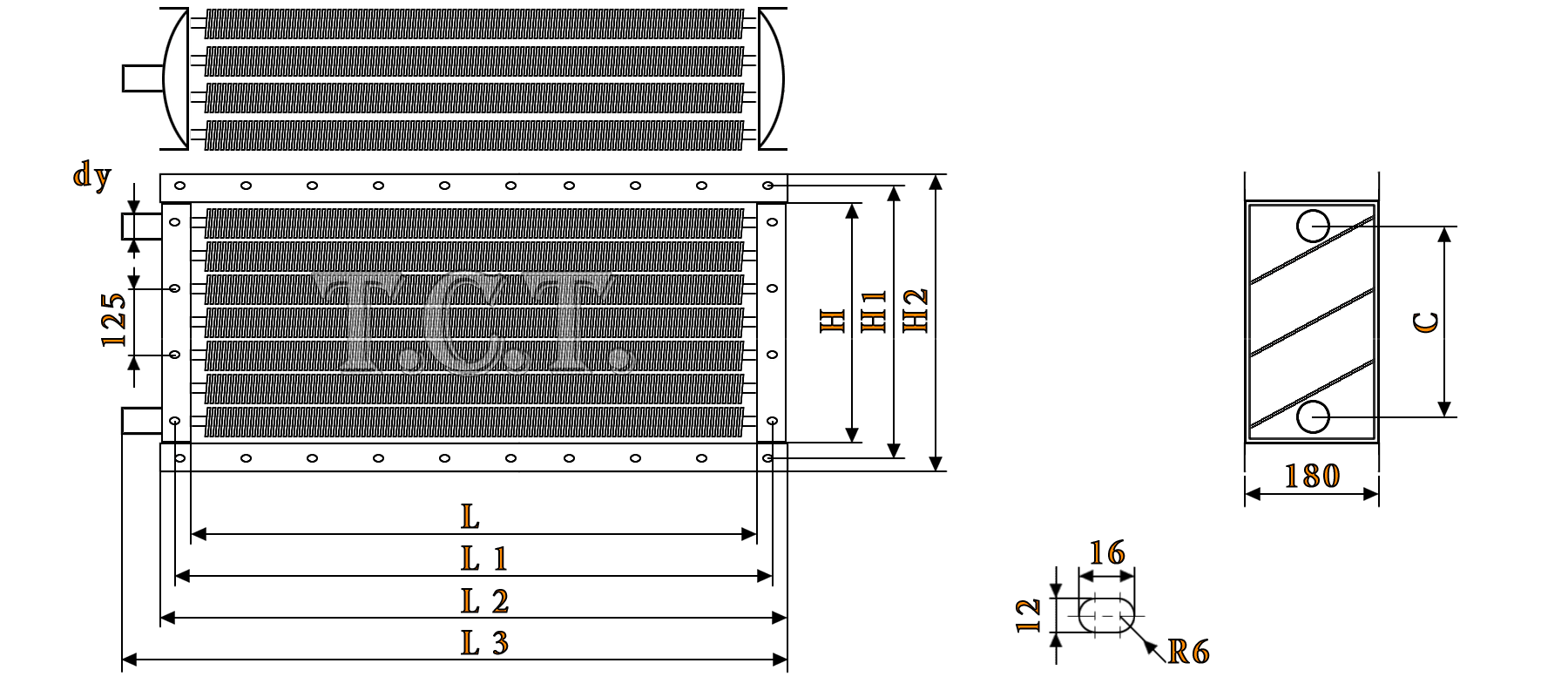

Габаритные размеры калорифера КСк 4-8

На чертеже калорифера КСк 4-8 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 4-8 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 4-8 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
78082885291750054857243532

Спецификация и стандарты калорифера КСк 4-8

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-8 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 4-8
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
