Калорифер КПВУ-754×754

Приточный водяной калорифер КПВУ-754x754 выпускается в двух, трех и четырех рядном исполнении. Номинальная производительность по воздуху – 4000 метров кубических в час, тепловая мощность варьируется в зависимости от рядности калорифера КПВУ-754x754 и параметров эксплуатации.

Калорифер КПВУ-754×754 ХЛ3. ТУ 4863-006-55613706-25

Калорифер КПВУ 754x754_2

Характеристики: 4000 м³/ч;

47 кВт

21 057 руб. с НДС

В заявку

Калорифер КПВУ 754x754_3

Характеристики: 4000 м³/ч;

66 кВт

29 074 руб. с НДС

В заявку

Калорифер КПВУ 754x754_4

Характеристики: 4000 м³/ч;

80 кВт

38 006 руб. с НДС

В заявку

Калькулятор подбора калорифера КПВУ 754x754

Синие поля обязательны для заполнения. Запас площади поверхности нагрева: оптимальный 10%, допустимый 0-20%. Массовая скорость воздуха в фронтальном сечении: оптимальная 3-5 кг/м²•с, допустимая 1.5-8 кг/м²•с. Скорость теплоносителя в трубках: оптимальная 0.2-0.5 м/с, допустимая - 0.12-1.2 м/с.

Если запас площади поверхности теплообмена не достаточен ни для одной модели КПВУ 754x754 (двух, трех и четырех рядной) нужно перейти к следующему номеру водяного калорифера: КПВУ-799x799 При избыточном запасе следует рассмотреть меньший теплообменник: КПВУ-708x708

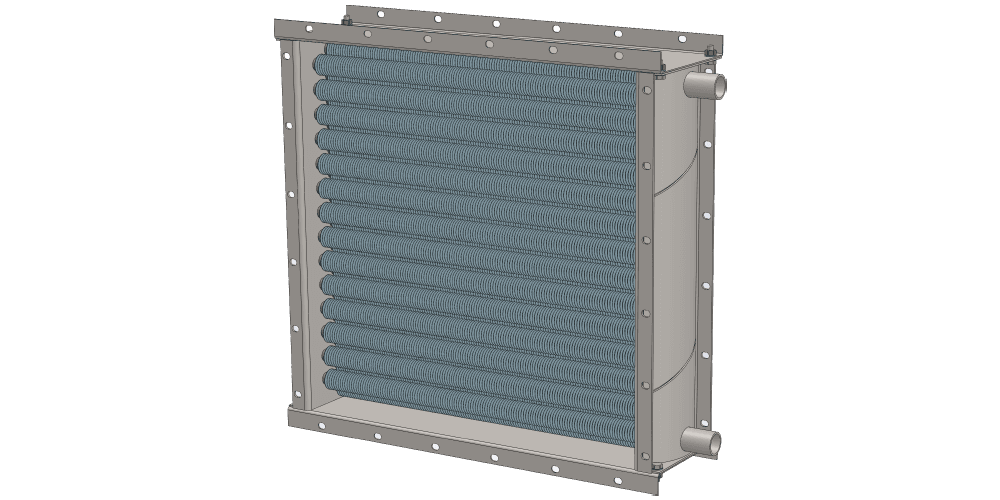

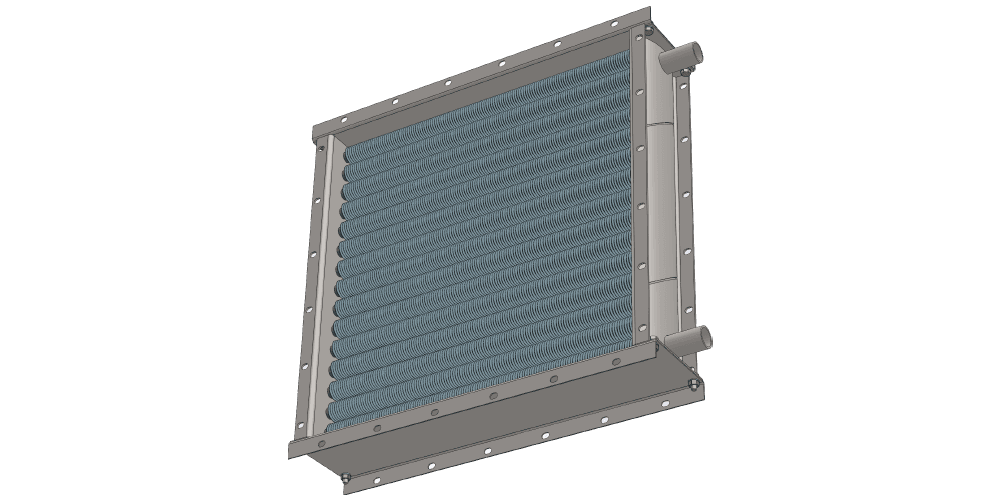

3D-модели калорифера КПВУ 754x754 для проектирования

Загрузить актуальные CAD-модели воздухонагревателей КПВУ 754x754 можно по ссылке в верхней части страницы. Водяные калориферы с производительностью по теплу 47, 66 и 80 кВт специально разработаны для приточных систем с объемом нагреваемого воздуха 4000 м³/час. Габаритные размеры по внутренним фланцам составляют 682x682 мм, что позволяет задействовать данный теплообменник для монтажа в камеры и стандартные проемы размером 800х800 мм. Чертежи предназначены для использования в конструкторских проектах и подготовки присоединяемых к калориферу элементов вентиляции.

Технические характеристики КПВУ 754x754
