Калорифер КСк 4-9

Воздухонагреватель КСк 4-9

Калорифер КСк 4-9

Характеристики: 5000 м3/ч;

124 кВт

29 423 руб. с НДС

Калорифер КСк 4-9 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные четырехрядные типоразмеры

Производство и назначение калорифера КСк 4-9

Водяной калорифер КСк 4-9 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-9 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияв наличии
Срок производства КСк 4-9от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 4-9 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-9 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час5000
Тепловая мощность калорифера, кВт124
Площадь поверхности теплообмена, м230.6
Площадь фронтального сечения, м20.455
Объем воздухонагревателя, л7.9
Количество рядов теплообменника4
Количество теплообменных трубок46
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг65
Аэродинамическое сопротивление min, Па18
Аэродинамическое сопротивление max, Па390
Гидравлическое сопротивление min, кПа0.137
Гидравлическое сопротивление max, кПа19.72
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час1.1
Расход теплоносителя max, м3/час3.9
Коэффициент теплопередачи min, Вт/(м2•°С)21.6
Коэффициент теплопередачи max, Вт/(м2•°С)73.6

Конструкция калорифера КСк 4-9

Калорифер многоходовой КСк 4-9 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-9.

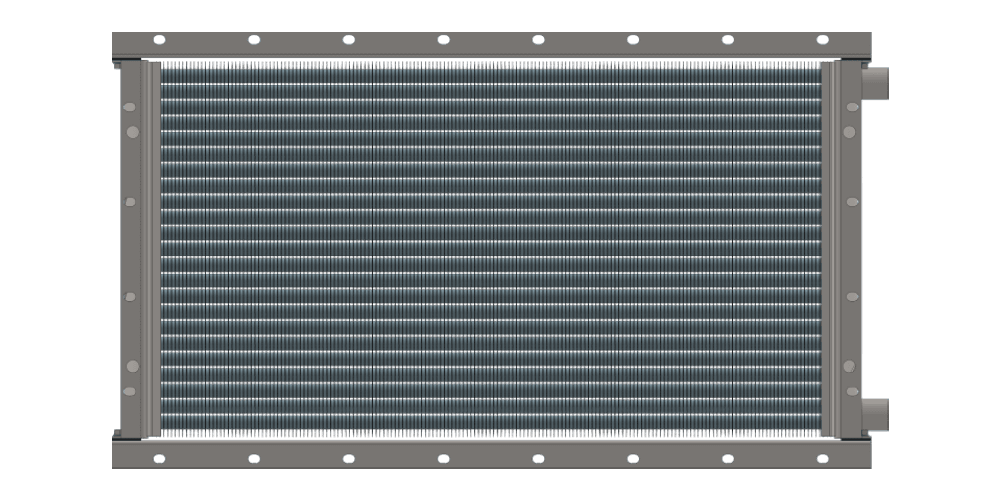

Воздухонагреватель КСк 4-9 водяной

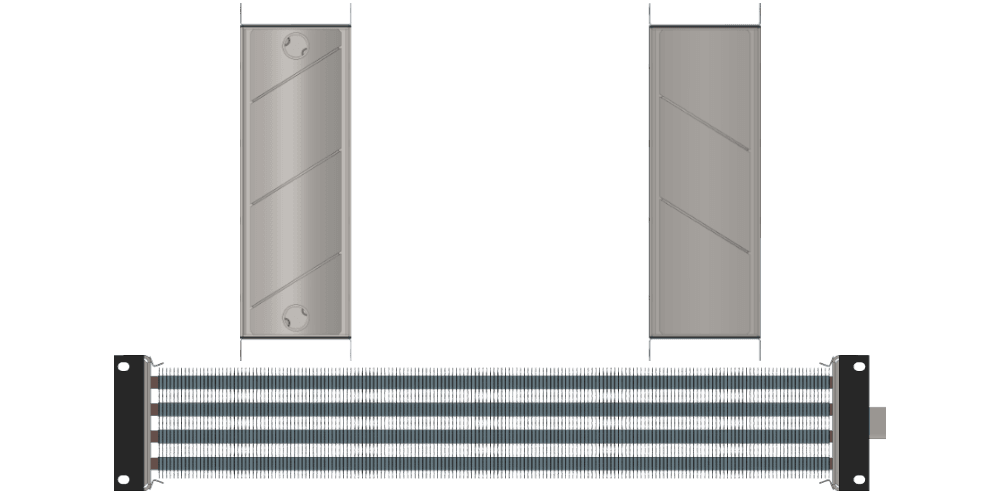

Калорифер КСк 4-9 чертеж

Таблица расчета и подбора водяного калорифера КСк 4-9

Ниже представлены расчетные данные водяного калорифера КСк 4-9 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 5000 8000 9500
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 107 114 123 132 253 271 291 313 347 371 399 429
Температура воздуха на выходе из калорифера, °С 52 48 42 38 46 41 35 30 43 38 32 27
Расход теплоносителя, м³/ч 1,1 1,2 1,3 1,6 1,5 1,7 1,9 2,2 1,7 1,9 2,2 2,4
Гидравлическое сопротивление, кПа 1,4 1,9 2,3 3,1 2,9 3,8 4,9 6,2 3,7 4,8 6,2 7,9
Производительность по теплу, кВт 96 110 123 140 134 154 175 197 152 174 197 222
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 5000 6300 8000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 107 114 123 132 163 175 188 202 253 271 291 313
Температура воздуха на выходе из калорифера, °С 50 45 40 36 46 42 37 32 44 38 33 28
Расход теплоносителя, м³/ч 1,3 1,5 1,8 2,0 1,6 1,8 2,0 2,3 1,9 2,2 2,5 2,8
Гидравлическое сопротивление, кПа 2,2 2,9 3,9 5,0 3,1 4,1 5,4 7,0 4,4 5,9 7,7 9,8
Производительность по теплу, кВт 91 105 120 135 107 124 142 160 128 147 168 190
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 4000 5000 6300
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 71 76 82 88 107 114 123 132 163 175 188 202
Температура воздуха на выходе из калорифера, °С 50 46 42 38 48 43 39 34 45 40 35 30
Расход теплоносителя, м³/ч 1,5 1,7 1,9 2,2 1,7 2,0 2,3 2,6 2,0 2,3 2,6 3,0
Гидравлическое сопротивление, кПа 2,5 3,4 4,5 5,9 3,6 4,8 6,4 8,2 5,0 6,8 8,9 11,5
Производительность по теплу, кВт 74 86 98 112 87 101 116 132 103 120 138 156
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 3600 4400 5000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 59 63 67 72 85 91 97 105 107 114 123 132
Температура воздуха на выходе из калорифера, °С 50 47 43 39 48 44 40 36 47 42 38 33
Расход теплоносителя, м³/ч 1,7 2,0 2,2 2,5 2,0 2,3 2,6 3,0 2,2 2,5 2,9 3,3
Гидравлическое сопротивление, кПа 3,4 4,6 6,1 7,9 4,6 6,2 8,2 10,7 5,5 7,5 10,0 12,9
Производительность по теплу, кВт 67 78 89 102 78 90 104 119 85 99 114 130
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 2800 3200 3600
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 37 40 42 46 47 51 54 58 59 63 67 72
Температура воздуха на выходе из калорифера, °С 53 49 46 42 51 47 44 40 50 46 42 38
Расход теплоносителя, м³/ч 1,9 2,2 2,6 2,9 2,1 2,4 2,8 3,2 2,3 2,6 3,1 3,5
Гидравлическое сопротивление, кПа 4,2 5,8 7,8 10,2 5,2 7,1 9,6 12,5 6,3 8,6 11,5 15,0
Производительность по теплу, кВт 54 63 73 83 60 70 81 92 65 76 88 101
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 4400 5000 5600
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 85 91 97 105 107 114 123 132 132 141 151 163
Температура воздуха на выходе из калорифера, °С 42 38 34 29 41 36 32 27 39 35 31 26
Расход теплоносителя, м³/ч 1,7 2,0 2,3 2,7 1,9 2,2 2,6 2,9 2,0 2,4 2,8 3,2
Гидравлическое сопротивление, кПа 3,4 4,7 6,4 8,6 4,1 5,7 7,8 10,4 4,8 6,8 9,3 12,3
Производительность по теплу, кВт 67 80 93 107 74 88 102 118 80 95 111 128
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 2800 3200 3600
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 37 40 42 46 47 51 54 58 59 63 67 72
Температура воздуха на выходе из калорифера, °С 49 46 43 39 48 44 40 37 46 43 39 35
Расход теплоносителя, м³/ч 1,8 2,1 2,4 2,8 2,0 2,3 2,7 3,1 2,1 2,5 2,9 3,4
Гидравлическое сопротивление, кПа 3,6 5,1 6,9 9,1 4,5 6,3 8,5 11,2 5,4 7,5 10,2 13,4
Производительность по теплу, кВт 50 59 69 79 56 66 76 88 61 72 83 96
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 4200 5000 5800
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 78 83 89 96 107 114 123 132 140 150 161 174
Температура воздуха на выходе из калорифера, °С 39 35 31 27 37 33 29 24 36 31 27 22
Расход теплоносителя, м³/ч 1,5 1,8 2,1 2,5 1,7 2,1 2,4 2,8 1,9 2,3 2,7 3,1
Гидравлическое сопротивление, кПа 2,7 3,8 5,3 7,1 3,4 4,9 6,8 9,3 4,3 6,2 8,5 11,5
Производительность по теплу, кВт 60 72 84 98 68 82 96 111 76 91 107 124
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 2800 3200 3600
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 37 40 42 46 47 51 54 58 59 63 67 72
Температура воздуха на выходе из калорифера, °С 45 42 38 35 43 40 37 33 42 39 35 31
Расход теплоносителя, м³/ч 2,0 2,4 2,8 3,2 2,2 2,7 3,1 3,6 2,5 2,9 3,4 3,9
Гидравлическое сопротивление, кПа 4,7 6,7 9,4 12,6 5,8 8,3 11,5 15,4 7,0 9,9 13,8 18,5
Производительность по теплу, кВт 46 55 64 75 51 61 72 83 56 67 78 91
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 4600 5000 5400
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Аэродинамическое сопротивление, Па 92 98 105 114 107 114 123 132 123 132 142 152
Температура воздуха на выходе из калорифера, °С 34 30 26 22 33 29 25 21 32 28 24 20
Расход теплоносителя, м³/ч 1,7 2,1 2,4 2,8 1,8 2,2 2,6 3,0 1,9 2,3 2,8 3,2
Гидравлическое сопротивление, кПа 3,3 4,9 7,0 9,6 3,8 5,6 8,0 10,9 4,3 6,3 8,9 12,2
Производительность по теплу, кВт 58 71 84 98 62 75 89 104 65 79 94 111
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 2500 2800 3100
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -25
Аэродинамическое сопротивление, Па 30 32 34 37 37 40 42 46 45 48 51 53
Температура воздуха на выходе из калорифера, °С 42 39 36 33 41 38 35 31 40 37 33 32
Расход теплоносителя, м³/ч 2,3 2,7 3,2 3,7 2,5 3,0 3,5 4,1 2,6 3,2 3,8 4,1
Гидравлическое сопротивление, кПа 5,8 8,5 12,1 16,4 6,9 10,1 14,3 19,7 8,0 12,0 16,9 19,8
Производительность по теплу, кВт 38 46 55 65 42 51 60 71 45 55 65 71
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 4000 5000 6000
Температура входящего воздуха, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -25
Аэродинамическое сопротивление, Па 71 76 82 88 107 114 123 132 149 160 172 178
Температура воздуха на выходе из калорифера, °С 32 28 24 20 30 26 22 18 29 24 20 18
Расход теплоносителя, м³/ч 1,7 2,0 2,5 2,9 2,0 2,4 2,9 3,4 2,2 2,7 3,3 3,6
Гидравлическое сопротивление, кПа 3,1 4,7 6,9 9,7 4,3 6,6 9,6 13,5 5,6 8,6 12,6 15,0
Производительность по теплу, кВт 47 58 70 82 55 68 82 97 63 78 94 103

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

Калорифер для низких температурВодяные калориферы для низких температурных режимов входящего воздухаОнлайн калькулятор 5000 м³/чКалькулятор расчета водяного калорифера на производительность 5000 м3/ч

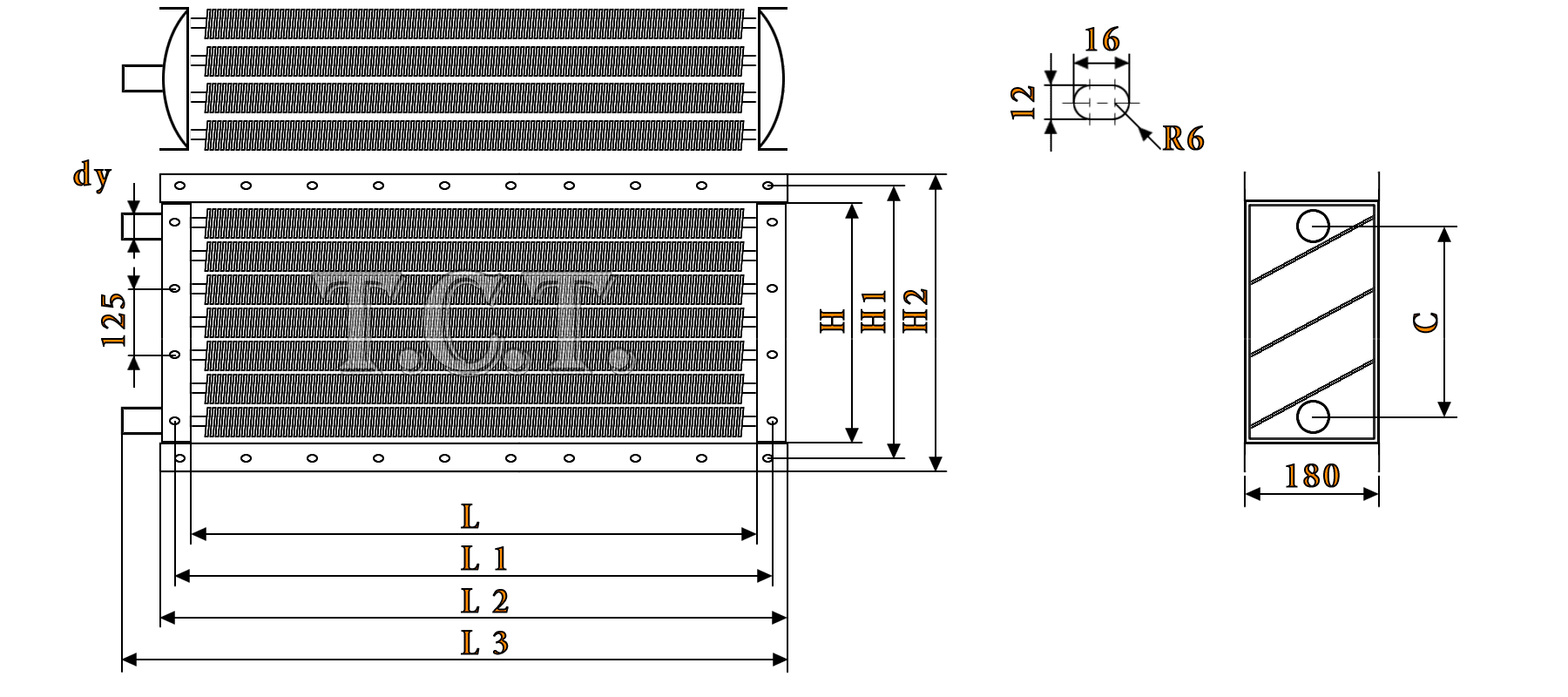

Габаритные размеры калорифера КСк 4-9

На чертеже калорифера КСк 4-9 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 4-9 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 4-9 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
905953977104250054857243532

Спецификация и стандарты калорифера КСк 4-9

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-9 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 4-9
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003
