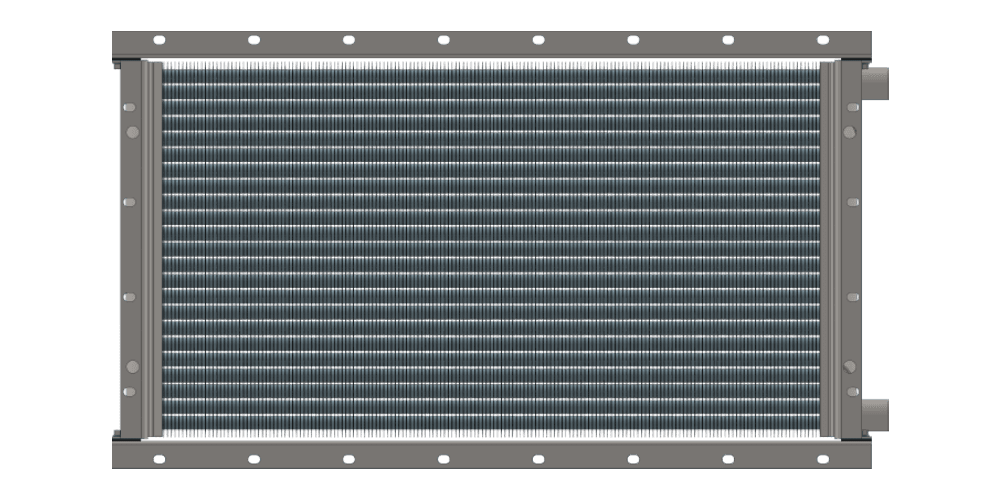

Калорифер КСк 2-9
Калорифер КСк 2-9
76 кВт
21 471 руб. с НДС
Калорифер КСк 2-9 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 2-9
Водяной калорифер КСк 2-9 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 2-9 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 2-9 | от 5 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 2-9 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 2-9 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность калорифера, кВт | 76 |
| Площадь поверхности теплообмена, м2 | 15.3 |
| Площадь фронтального сечения, м2 | 0.455 |
| Объем воздухонагревателя, л | 4.3 |
| Количество рядов теплообменника | 2 |
| Количество теплообменных трубок | 23 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 39 |
| Аэродинамическое сопротивление min, Па | 9 |
|---|---|
| Аэродинамическое сопротивление max, Па | 191 |
| Гидравлическое сопротивление min, кПа | 0.105 |
| Гидравлическое сопротивление max, кПа | 15.26 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.5 |
| Расход теплоносителя max, м3/час | 2.7 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 26.0 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 76.2 |

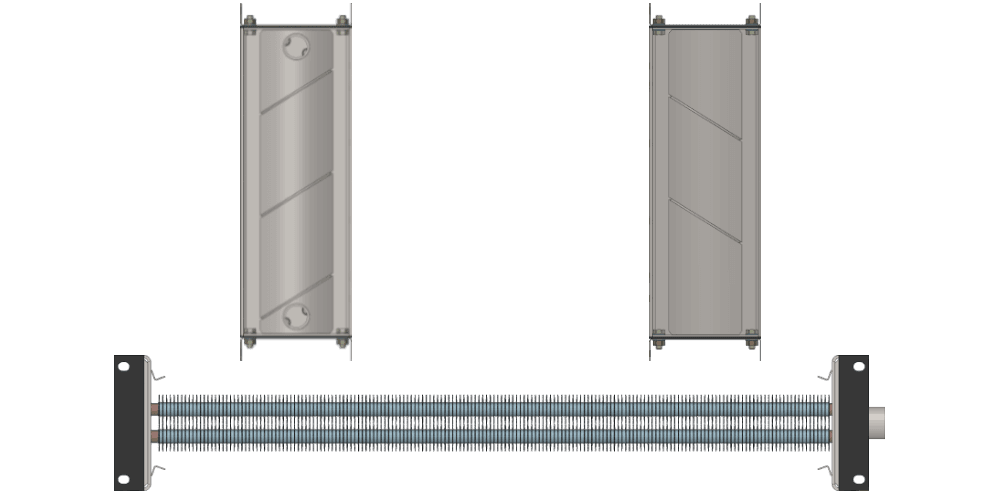

Конструкция калорифера КСк 2-9
Калорифер многоходовой КСк 2-9 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 2-9.
Таблица расчета и подбора водяного калорифера КСк 2-9
Ниже представлены расчетные данные водяного калорифера КСк 2-9 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 39 | 40 | 52 | 56 | 58 | 60 | 73 | 78 | 81 | 84 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 26 | 22 | 32 | 25 | 22 | 19 | 30 | 23 | 19 | 16 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,8 | 0,9 | 0,6 | 0,9 | 1,0 | 1,1 | 0,8 | 1,1 | 1,2 | 1,4 |
| Производительность по теплу, кВт | 52 | 59 | 63 | 67 | 59 | 68 | 72 | 76 | 66 | 75 | 80 | 85 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 23 | 24 | 35 | 37 | 39 | 40 | 52 | 56 | 58 | 60 |
| Температура воздуха на выходе из калорифера, °С | 38 | 32 | 29 | 26 | 34 | 27 | 24 | 21 | 31 | 24 | 21 | 17 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,2 | 1,4 | 1,0 | 1,4 | 1,6 | 1,8 |
| Производительность по теплу, кВт | 42 | 48 | 51 | 55 | 50 | 57 | 61 | 65 | 56 | 65 | 69 | 74 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 31 | 28 | 34 | 28 | 25 | 22 | 31 | 25 | 21 | 18 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,8 | 1,0 | 1,1 | 1,3 | 1,1 | 1,5 | 1,7 | 1,9 | 1,5 | 2,0 | 2,3 | 2,6 |
| Производительность по теплу, кВт | 36 | 42 | 45 | 48 | 44 | 51 | 55 | 59 | 52 | 60 | 64 | 68 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 31 | 28 | 34 | 28 | 25 | 22 | 31 | 24 | 21 | 18 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,1 | 1,3 | 1,4 | 1,5 | 1,3 | 1,5 | 1,6 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,5 | 1,8 | 2,1 | 1,7 | 2,4 | 2,7 | 3,1 | 2,4 | 3,2 | 3,7 | 4,3 |
| Производительность по теплу, кВт | 35 | 41 | 44 | 47 | 44 | 51 | 54 | 58 | 51 | 59 | 63 | 68 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 30 | 28 | 34 | 28 | 25 | 22 | 30 | 24 | 21 | 18 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,6 | 1,7 | 1,5 | 1,8 | 1,9 | 2,1 | 1,8 | 2,1 | 2,2 | 2,4 |
| Гидравлическое сопротивление, кПа | 2,2 | 3,0 | 3,4 | 4,0 | 3,3 | 4,6 | 5,3 | 6,1 | 4,5 | 6,2 | 7,2 | 8,3 |
| Производительность по теплу, кВт | 35 | 41 | 44 | 47 | 43 | 51 | 54 | 58 | 50 | 59 | 63 | 68 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 25 | 23 | 29 | 23 | 20 | 18 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,3 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,3 | 1,8 | 2,1 | 2,4 | 1,7 | 2,4 | 2,8 | 3,3 |
| Производительность по теплу, кВт | 31 | 36 | 39 | 42 | 38 | 45 | 48 | 52 | 44 | 52 | 56 | 60 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 27 | 29 | 30 | 31 | 43 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 35 | 30 | 28 | 25 | 31 | 25 | 22 | 20 | 28 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,7 | 1,8 | 1,9 | 1,7 | 1,9 | 2,1 | 2,3 |
| Гидравлическое сопротивление, кПа | 1,9 | 2,6 | 3,0 | 3,5 | 2,8 | 4,0 | 4,6 | 5,4 | 3,9 | 5,4 | 6,3 | 7,3 |
| Производительность по теплу, кВт | 33 | 38 | 41 | 45 | 40 | 47 | 51 | 55 | 47 | 55 | 59 | 64 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 3000 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 10 | 10 | 11 | 11 | 21 | 22 | 23 | 24 | 35 | 37 | 39 | 40 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 26 | 23 | 28 | 23 | 20 | 17 | 25 | 19 | 16 | 14 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,8 | 0,9 | 1,0 | 0,9 | 1,3 | 1,5 | 1,8 | 1,2 | 1,8 | 2,1 | 2,5 |
| Производительность по теплу, кВт | 25 | 29 | 32 | 34 | 32 | 38 | 41 | 44 | 38 | 45 | 49 | 53 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 3000 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 10 | 10 | 11 | 11 | 21 | 22 | 23 | 24 | 35 | 37 | 39 | 40 |
| Температура воздуха на выходе из калорифера, °С | 35 | 31 | 28 | 26 | 30 | 25 | 22 | 20 | 27 | 21 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,5 | 1,8 | 1,9 | 2,1 | 1,8 | 2,1 | 2,3 | 2,5 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,6 | 3,1 | 3,6 | 3,1 | 4,4 | 5,2 | 6,1 | 4,4 | 6,3 | 7,5 | 8,7 |
| Производительность по теплу, кВт | 26 | 31 | 34 | 36 | 34 | 40 | 44 | 47 | 40 | 48 | 52 | 56 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2800 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 10 | 10 | 11 | 11 | 18 | 19 | 20 | 21 | 27 | 29 | 30 | 31 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 23 | 20 | 26 | 21 | 18 | 16 | 24 | 19 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,4 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,8 | 1,0 | 1,2 | 0,9 | 1,3 | 1,6 | 1,9 | 1,2 | 1,7 | 2,1 | 2,5 |
| Производительность по теплу, кВт | 22 | 27 | 29 | 32 | 27 | 33 | 36 | 39 | 31 | 38 | 42 | 45 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2500 | 3200 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 8 | 9 | 9 | 10 | 15 | 16 | 16 | 17 | 23 | 25 | 26 | 27 |
| Температура воздуха на выходе из калорифера, °С | 33 | 29 | 27 | 25 | 30 | 25 | 22 | 20 | 27 | 22 | 19 | 17 |
| Расход теплоносителя, м³/ч | 1,3 | 1,6 | 1,7 | 1,9 | 1,6 | 2,0 | 2,1 | 2,3 | 1,9 | 2,3 | 2,5 | 2,7 |
| Гидравлическое сопротивление, кПа | 2,3 | 3,5 | 4,2 | 4,9 | 3,6 | 5,3 | 6,4 | 7,6 | 5,0 | 7,4 | 8,9 | 10,5 |
| Производительность по теплу, кВт | 22 | 27 | 29 | 32 | 27 | 33 | 36 | 40 | 32 | 39 | 43 | 46 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 8 | 9 | 9 | 10 | 13 | 14 | 14 | 15 | 18 | 19 | 20 | 21 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 21 | 19 | 26 | 21 | 18 | 16 | 24 | 18 | 16 | 13 |
| Расход теплоносителя, м³/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 1,0 | 1,1 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,9 | 1,1 | 1,3 | 0,9 | 1,2 | 1,5 | 1,8 | 1,0 | 1,6 | 1,9 | 2,3 |
| Производительность по теплу, кВт | 19 | 23 | 25 | 28 | 22 | 27 | 30 | 32 | 25 | 30 | 33 | 37 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

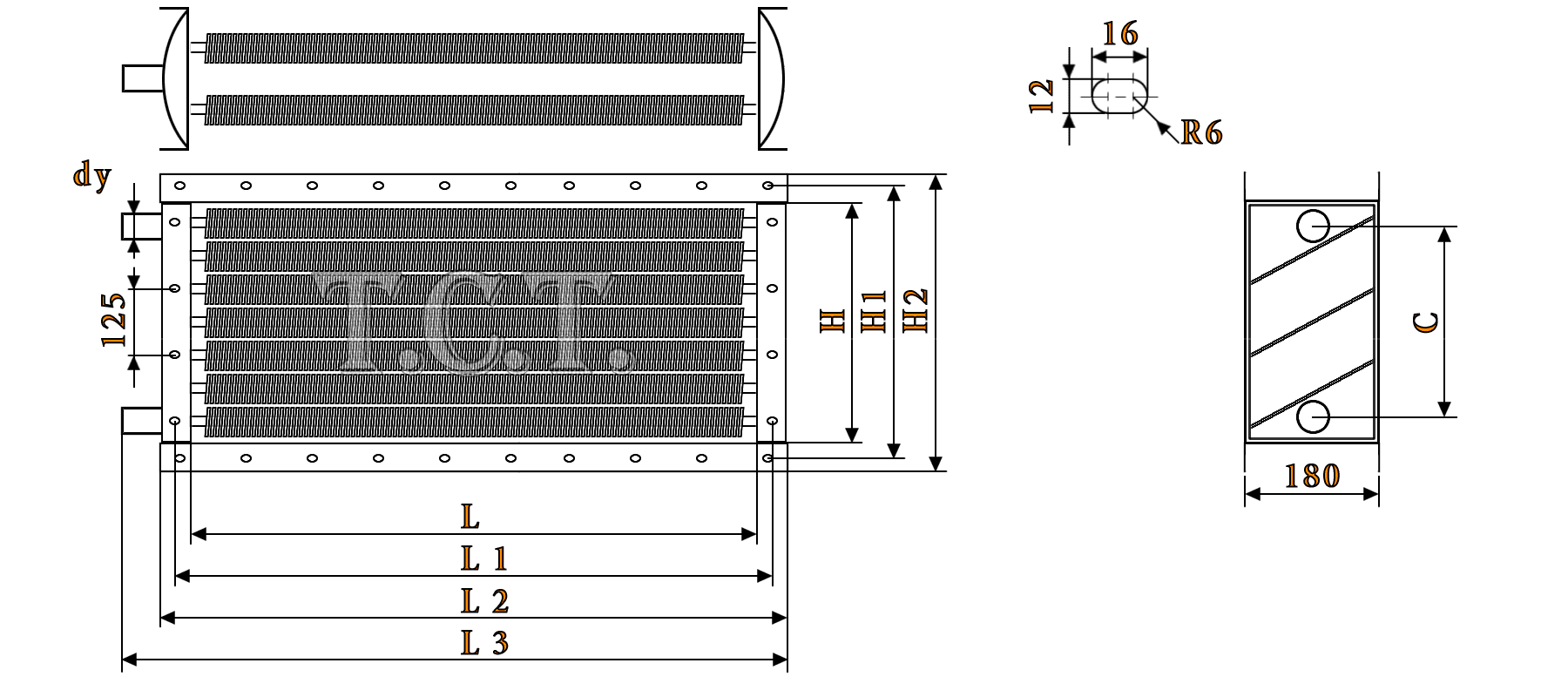

Габаритные размеры калорифера КСк 2-9
На чертеже калорифера КСк 2-9 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 2-9 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 905 | 953 | 977 | 1042 | 500 | 548 | 572 | 435 | 32 |
Спецификация и стандарты калорифера КСк 2-9
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 2-9 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 2-9 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
