Калорифер КСк 3-9
Калорифер КСк 3-9
108 кВт
24 383 руб. с НДС
Калорифер КСк 3-9 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 3-9
Водяной калорифер КСк 3-9 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 3-9 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | в наличии |
|---|---|
| Срок производства КСк 3-9 | от 5 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 3-9 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 3-9 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 5000 |
|---|---|
| Тепловая мощность калорифера, кВт | 108 |
| Площадь поверхности теплообмена, м2 | 23.3 |
| Площадь фронтального сечения, м2 | 0.455 |
| Объем воздухонагревателя, л | 5.9 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 35 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 54 |
| Аэродинамическое сопротивление min, Па | 13 |
|---|---|
| Аэродинамическое сопротивление max, Па | 273 |
| Гидравлическое сопротивление min, кПа | 0.14 |
| Гидравлическое сопротивление max, кПа | 20.18 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.9 |
| Расход теплоносителя max, м3/час | 3.2 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 23.8 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 75.0 |

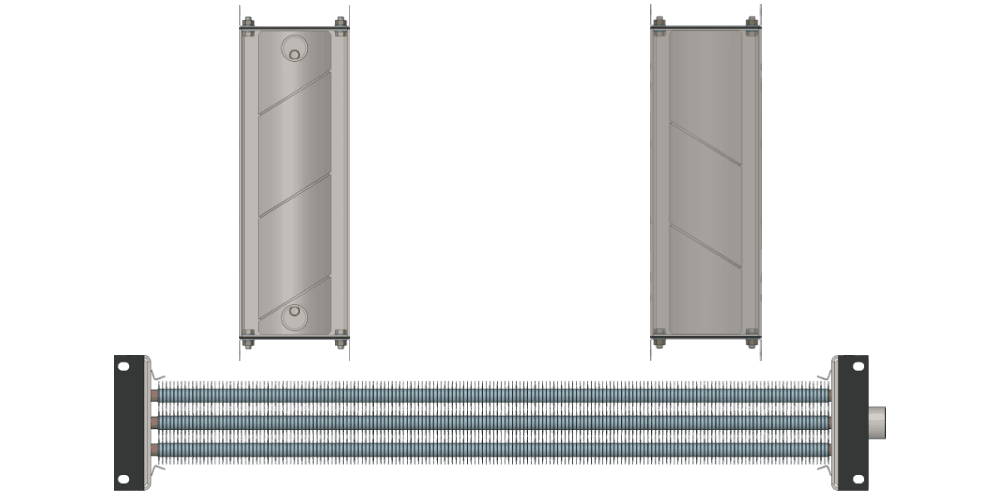

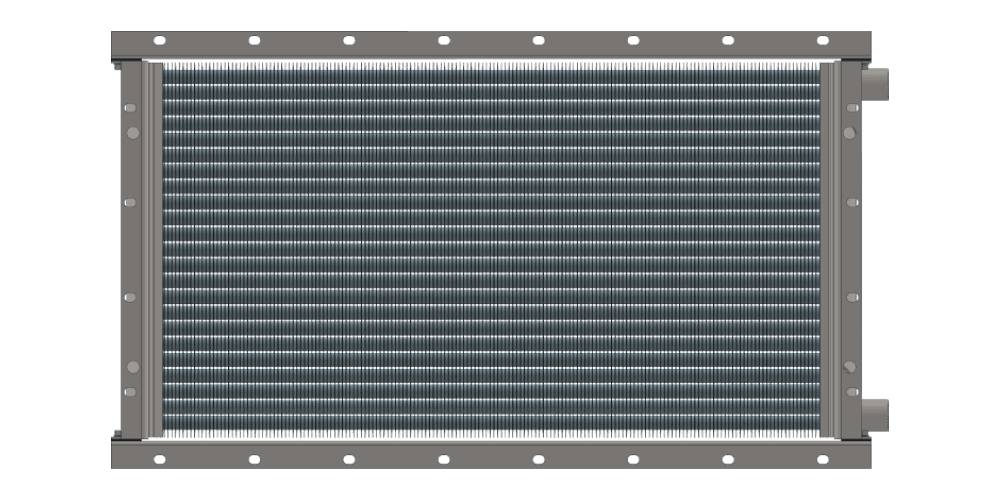

Конструкция калорифера КСк 3-9
Калорифер многоходовой КСк 3-9 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 3-9.
Таблица расчета и подбора водяного калорифера КСк 3-9
Ниже представлены расчетные данные водяного калорифера КСк 3-9 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 8000 | 9500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 75 | 80 | 86 | 93 | 177 | 190 | 204 | 219 | 243 | 260 | 279 | 300 |
| Температура воздуха на выходе из калорифера, °С | 45 | 40 | 34 | 29 | 38 | 32 | 26 | 20 | 36 | 30 | 23 | 17 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,2 | 1,4 | 1,3 | 1,4 | 1,6 | 1,8 | 1,4 | 1,6 | 1,8 | 2,0 |
| Гидравлическое сопротивление, кПа | 1,8 | 2,3 | 3,0 | 3,8 | 3,3 | 4,4 | 5,6 | 7,2 | 4,2 | 5,5 | 7,1 | 8,9 |
| Производительность по теплу, кВт | 83 | 95 | 108 | 121 | 113 | 129 | 146 | 164 | 126 | 144 | 163 | 184 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 75 | 80 | 86 | 93 | 114 | 122 | 131 | 141 | 177 | 190 | 204 | 219 |
| Температура воздуха на выходе из калорифера, °С | 43 | 38 | 32 | 27 | 40 | 34 | 28 | 22 | 36 | 30 | 24 | 18 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,5 | 1,7 | 1,4 | 1,6 | 1,8 | 2,0 | 1,6 | 1,8 | 2,1 | 2,3 |
| Гидравлическое сопротивление, кПа | 2,8 | 3,7 | 4,8 | 6,2 | 3,8 | 5,0 | 6,5 | 8,4 | 5,2 | 6,9 | 8,9 | 11,4 |
| Производительность по теплу, кВт | 79 | 91 | 104 | 117 | 92 | 106 | 121 | 136 | 107 | 124 | 141 | 159 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 50 | 53 | 57 | 62 | 75 | 80 | 86 | 93 | 114 | 122 | 131 | 141 |
| Температура воздуха на выходе из калорифера, °С | 44 | 40 | 35 | 30 | 41 | 36 | 31 | 26 | 38 | 33 | 27 | 21 |
| Расход теплоносителя, м³/ч | 1,3 | 1,5 | 1,7 | 1,9 | 1,5 | 1,7 | 2,0 | 2,2 | 1,7 | 2,0 | 2,3 | 2,6 |
| Гидравлическое сопротивление, кПа | 3,3 | 4,4 | 5,8 | 7,5 | 4,5 | 6,0 | 7,9 | 10,2 | 6,1 | 8,2 | 10,8 | 13,9 |
| Производительность по теплу, кВт | 65 | 76 | 87 | 99 | 76 | 88 | 101 | 115 | 89 | 103 | 118 | 134 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3600 | 4400 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 51 | 59 | 63 | 68 | 73 | 75 | 80 | 86 | 93 |
| Температура воздуха на выходе из калорифера, °С | 45 | 41 | 36 | 31 | 42 | 38 | 33 | 28 | 41 | 36 | 31 | 25 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,0 | 2,3 | 1,7 | 2,0 | 2,3 | 2,6 | 1,9 | 2,2 | 2,5 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,4 | 6,0 | 8,0 | 10,4 | 5,9 | 8,0 | 10,6 | 13,7 | 7,0 | 9,5 | 12,5 | 16,3 |
| Производительность по теплу, кВт | 59 | 69 | 80 | 91 | 68 | 80 | 91 | 104 | 75 | 87 | 100 | 114 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 3600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 33 | 35 | 38 | 41 | 41 | 44 | 47 | 51 |
| Температура воздуха на выходе из калорифера, °С | 48 | 44 | 40 | 36 | 46 | 42 | 37 | 33 | 44 | 40 | 36 | 31 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,3 | 2,7 | 1,9 | 2,2 | 2,6 | 2,9 | 2,1 | 2,4 | 2,8 | 3,2 |
| Гидравлическое сопротивление, кПа | 5,8 | 8,0 | 10,6 | 13,9 | 7,0 | 9,7 | 12,8 | 16,8 | 8,3 | 11,4 | 15,2 | 19,9 |
| Производительность по теплу, кВт | 49 | 57 | 66 | 76 | 54 | 63 | 73 | 83 | 58 | 68 | 79 | 90 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4400 | 5000 | 5600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 59 | 63 | 68 | 73 | 75 | 80 | 86 | 93 | 92 | 99 | 106 | 114 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 35 | 30 | 25 | 20 | 34 | 29 | 23 | 18 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,1 | 2,4 | 1,6 | 1,9 | 2,2 | 2,6 | 1,8 | 2,1 | 2,4 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,3 | 6,0 | 8,2 | 11,0 | 5,1 | 7,2 | 9,8 | 13,1 | 6,0 | 8,4 | 11,4 | 15,2 |
| Производительность по теплу, кВт | 59 | 70 | 82 | 94 | 65 | 76 | 89 | 102 | 70 | 82 | 96 | 111 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 3600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 33 | 35 | 38 | 41 | 41 | 44 | 47 | 51 |
| Температура воздуха на выходе из калорифера, °С | 44 | 40 | 36 | 32 | 43 | 38 | 32 | 30 | 41 | 37 | 32 | 28 |
| Расход теплоносителя, м³/ч | 1,6 | 1,9 | 2,2 | 2,5 | 1,8 | 2,1 | 2,4 | 2,8 | 1,9 | 2,3 | 2,6 | 3,0 |
| Гидравлическое сопротивление, кПа | 5,0 | 7,0 | 9,4 | 12,4 | 6,0 | 8,4 | 11,4 | 15,0 | 7,1 | 10,0 | 13,5 | 17,8 |
| Производительность по теплу, кВт | 46 | 54 | 62 | 72 | 50 | 59 | 69 | 79 | 54 | 64 | 75 | 86 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4200 | 5000 | 5800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 54 | 58 | 63 | 67 | 75 | 80 | 86 | 93 | 98 | 105 | 113 | 122 |
| Температура воздуха на выходе из калорифера, °С | 34 | 30 | 25 | 20 | 32 | 27 | 22 | 17 | 31 | 26 | 20 | 15 |
| Расход теплоносителя, м³/ч | 1,3 | 1,6 | 1,9 | 2,2 | 1,5 | 1,8 | 2,1 | 2,4 | 1,7 | 2,0 | 2,3 | 2,7 |
| Гидравлическое сопротивление, кПа | 3,4 | 4,9 | 6,8 | 9,1 | 4,4 | 6,2 | 8,6 | 11,6 | 5,3 | 7,7 | 10,5 | 14,1 |
| Производительность по теплу, кВт | 53 | 63 | 74 | 86 | 60 | 71 | 84 | 97 | 66 | 79 | 92 | 107 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2800 | 3200 | 3600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 30 | 32 | 33 | 35 | 38 | 41 | 41 | 44 | 47 | 49 |
| Температура воздуха на выходе из калорифера, °С | 41 | 37 | 33 | 29 | 39 | 35 | 31 | 27 | 38 | 33 | 29 | 27 |
| Расход теплоносителя, м³/ч | 1,8 | 2,2 | 2,6 | 3,0 | 2,0 | 2,4 | 2,8 | 3,3 | 2,2 | 2,6 | 3,1 | 3,3 |
| Гидравлическое сопротивление, кПа | 6,5 | 9,2 | 12,8 | 17,3 | 7,9 | 11,3 | 15,6 | 20,8 | 9,3 | 13,3 | 18,4 | 21,3 |
| Производительность по теплу, кВт | 42 | 50 | 59 | 68 | 46 | 55 | 65 | 75 | 50 | 60 | 70 | 76 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4600 | 5000 | 5400 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 64 | 69 | 74 | 80 | 75 | 80 | 86 | 93 | 86 | 92 | 99 | 107 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 20 | 15 | 29 | 24 | 19 | 14 | 28 | 23 | 18 | 13 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,2 | 2,5 | 1,6 | 1,9 | 2,3 | 2,7 | 1,7 | 2,0 | 2,4 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,3 | 6,3 | 8,9 | 12,2 | 4,7 | 7,0 | 10,0 | 13,6 | 5,3 | 7,8 | 11,1 | 15,1 |
| Производительность по теплу, кВт | 51 | 62 | 73 | 86 | 54 | 65 | 78 | 91 | 57 | 69 | 82 | 96 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 2800 | 3100 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 21 | 23 | 24 | 26 | 26 | 28 | 29 | 30 | 31 | 32 | 33 | 35 |
| Температура воздуха на выходе из калорифера, °С | 38 | 35 | 31 | 27 | 37 | 33 | 31 | 30 | 36 | 34 | 32 | 30 |
| Расход теплоносителя, м³/ч | 2,1 | 2,4 | 3,0 | 3,4 | 2,2 | 2,7 | 2,9 | 3,2 | 2,4 | 2,6 | 2,9 | 3,2 |
| Гидравлическое сопротивление, кПа | 8,06 | 11,8 | 16,7 | 22,9 | 9,5 | 14,0 | 16,6 | 19,8 | 11,1 | 13,4 | 16,4 | 19,5 |
| Производительность по теплу, кВт | 35 | 43 | 51 | 59 | 38 | 46 | 51 | 55 | 41 | 45 | 50 | 55 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4000 | 5000 | 6000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 50 | 53 | 57 | 62 | 75 | 80 | 86 | 89 | 105 | 112 | 116 | 120 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 19 | 14 | 26 | 21 | 16 | 14 | 24 | 19 | 17 | 14 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,2 | 2,6 | 1,7 | 2,1 | 2,5 | 2,7 | 1,9 | 2,4 | 2,6 | 2,8 |
| Гидравлическое сопротивление, кПа | 4,0 | 6,1 | 8,9 | 12,5 | 5,4 | 8,3 | 12,1 | 14,4 | 6,9 | 10,6 | 12,9 | 15,5 |
| Производительность по теплу, кВт | 41 | 51 | 62 | 73 | 48 | 60 | 72 | 78 | 54 | 67 | 74 | 81 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

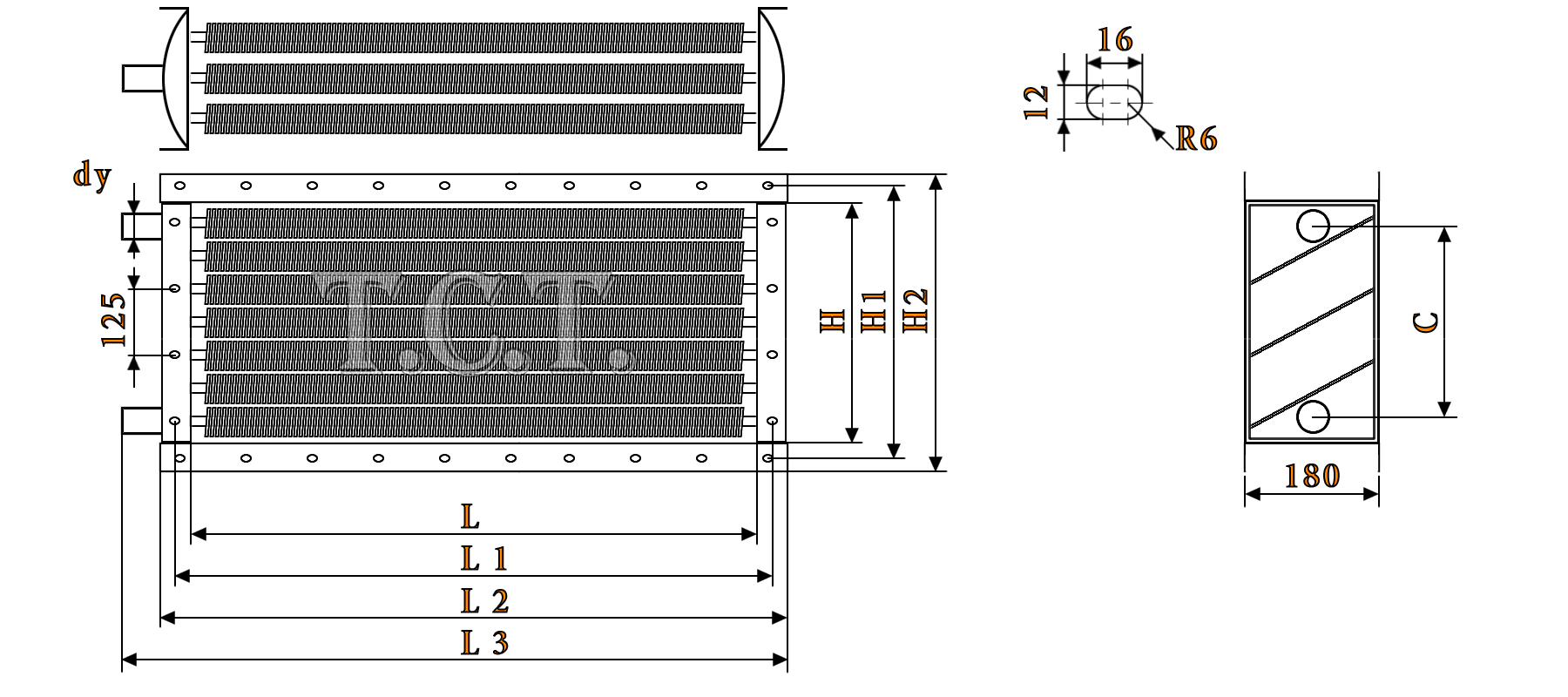

Габаритные размеры калорифера КСк 3-9
На чертеже калорифера КСк 3-9 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 3-9 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 905 | 953 | 977 | 1042 | 500 | 548 | 572 | 435 | 32 |
Спецификация и стандарты калорифера КСк 3-9
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 3-9 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 3-9 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
