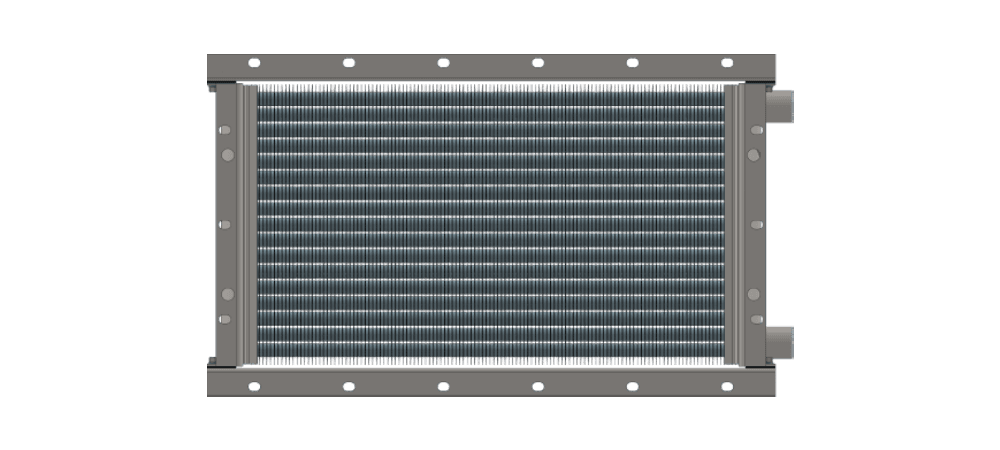

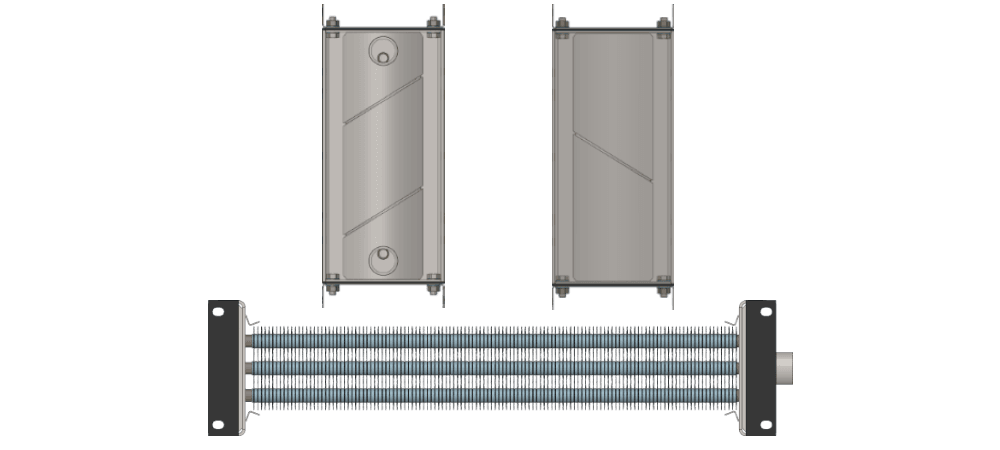

Калорифер КСк 3-2

Калорифер КСк 3-2

Характеристики: 2500 м³/ч;

50 кВт

15 563 руб. с НДС

В заявку

Калорифер КСк 3-2 02 ХЛ3.

ТУ 4863-002-55613706-02

Теплоотдающие элементы:

• - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
• - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
• с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

• КСк 2-2
• КСк 3-2
• КСк 4-2

Стандартные трехрядные типоразмеры

• КСк 3-1
• КСк 3-2
• КСк 3-3
• КСк 3-4
• КСк 3-5
• КСк 3-6
• КСк 3-7
• КСк 3-8
• КСк 3-9
• КСк 3-10
• КСк 3-11
• КСк 3-12

Технические характеристики калорифера КСк 3-2 водяного

Производительность по воздуху, м3/час	2500
Тепловая мощность калорифера, кВт	50
Площадь поверхности теплообмена, м2	12.5
Площадь фронтального сечения, м2	0.244
Объем воздухонагревателя, л	3.5
Количество рядов теплообменника	3
Количество теплообменных трубок	26
Число ходов по теплоносителю	4
Диаметр патрубков, Ду мм	32
Масса, кг	32

Аэродинамическое сопротивление min, Па	13
Аэродинамическое сопротивление max, Па	273
Гидравлическое сопротивление min, кПа	0.096
Гидравлическое сопротивление max, кПа	13.92
Скорость теплоносителя min, м/сек	0.1
Скорость теплоносителя max, м/сек	1.2
Расход теплоносителя min, м3/час	0.4
Расход теплоносителя max, м3/час	3.0
Коэффициент теплопередачи min, Вт/(м2•°С)	23.8
Коэффициент теплопередачи max, Вт/(м2•°С)	75.0

Таблица расчета и подбора водяного калорифера КСк 3-2

Ниже представлены расчетные данные водяного калорифера КСк 3-2 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

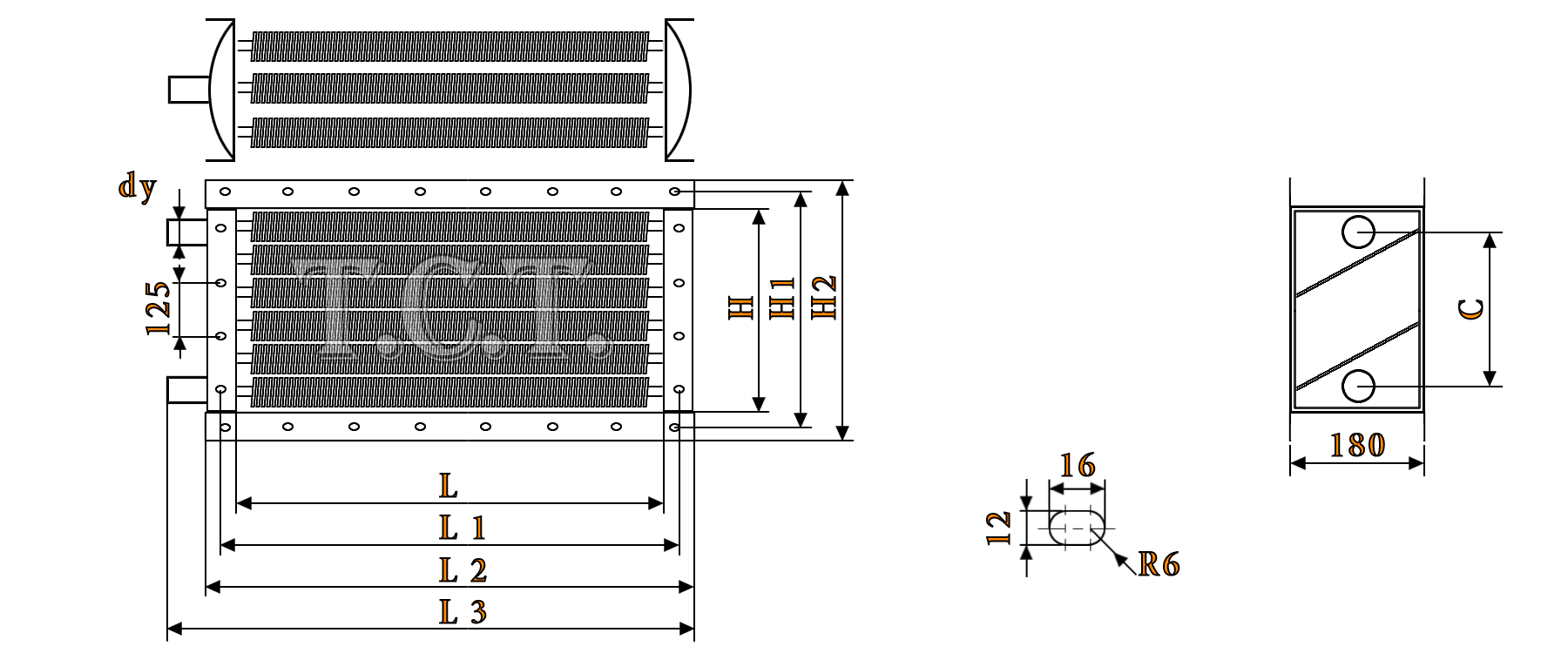

Габаритные размеры калорифера КСк 3-2
