Калорифер КСк 3-12

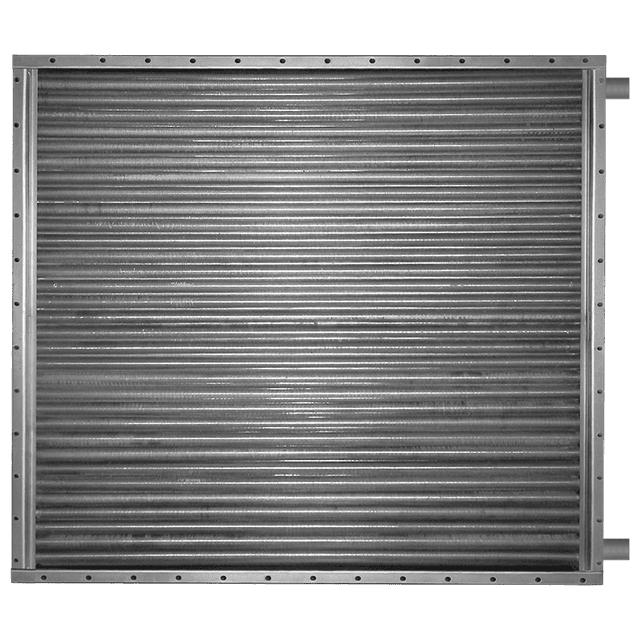

Калорифер КСк 3-12
576 кВт
101 319 руб. с НДС
Калорифер КСк 3-12 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 3-12
Водяной калорифер КСк 3-12 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 3-12 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 3-12 | от 10 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 3-12 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 3-12 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 25000 |
|---|---|
| Тепловая мощность калорифера, кВт | 576 |
| Площадь поверхности теплообмена, м2 | 129.9 |
| Площадь фронтального сечения, м2 | 2.488 |
| Объем воздухонагревателя, л | 28.6 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 107 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 50 |
| Масса, кг | 242 |
| Аэродинамическое сопротивление min, Па | 13 |
|---|---|
| Аэродинамическое сопротивление max, Па | 273 |
| Гидравлическое сопротивление min, кПа | 0.643 |
| Гидравлическое сопротивление max, кПа | 92.64 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 4.8 |
| Расход теплоносителя max, м3/час | 15.3 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 23.8 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 75.0 |

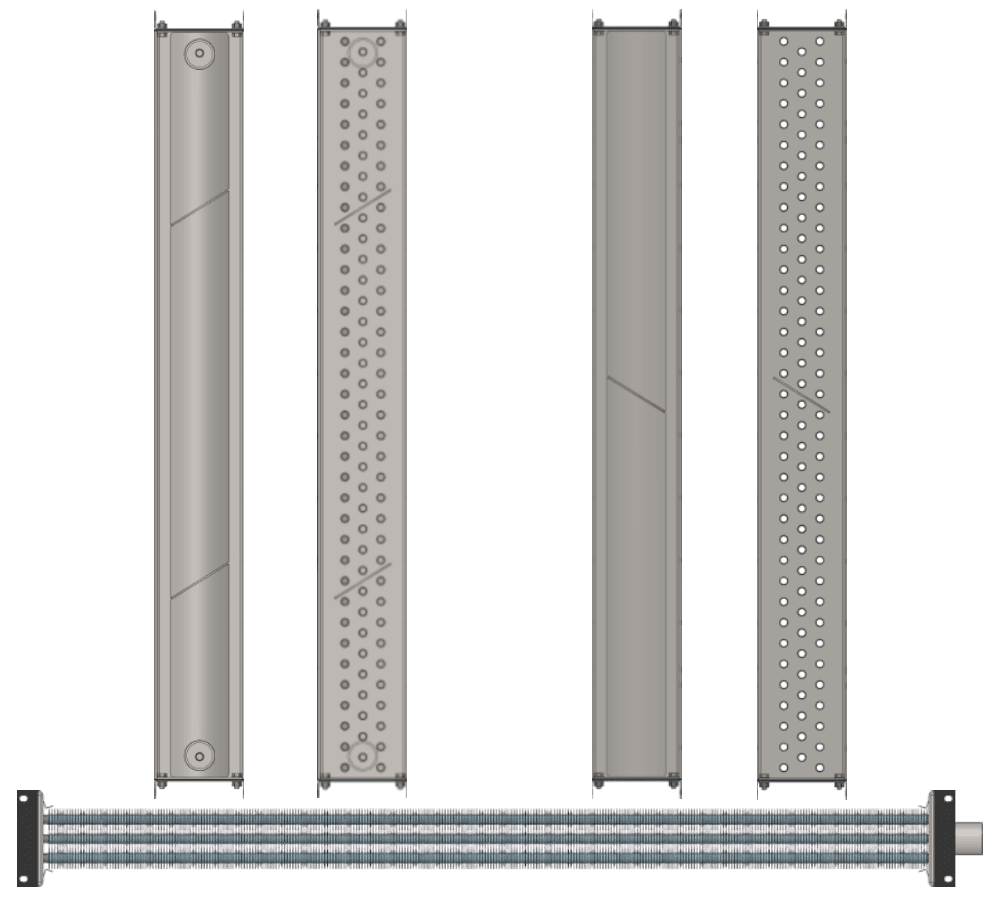

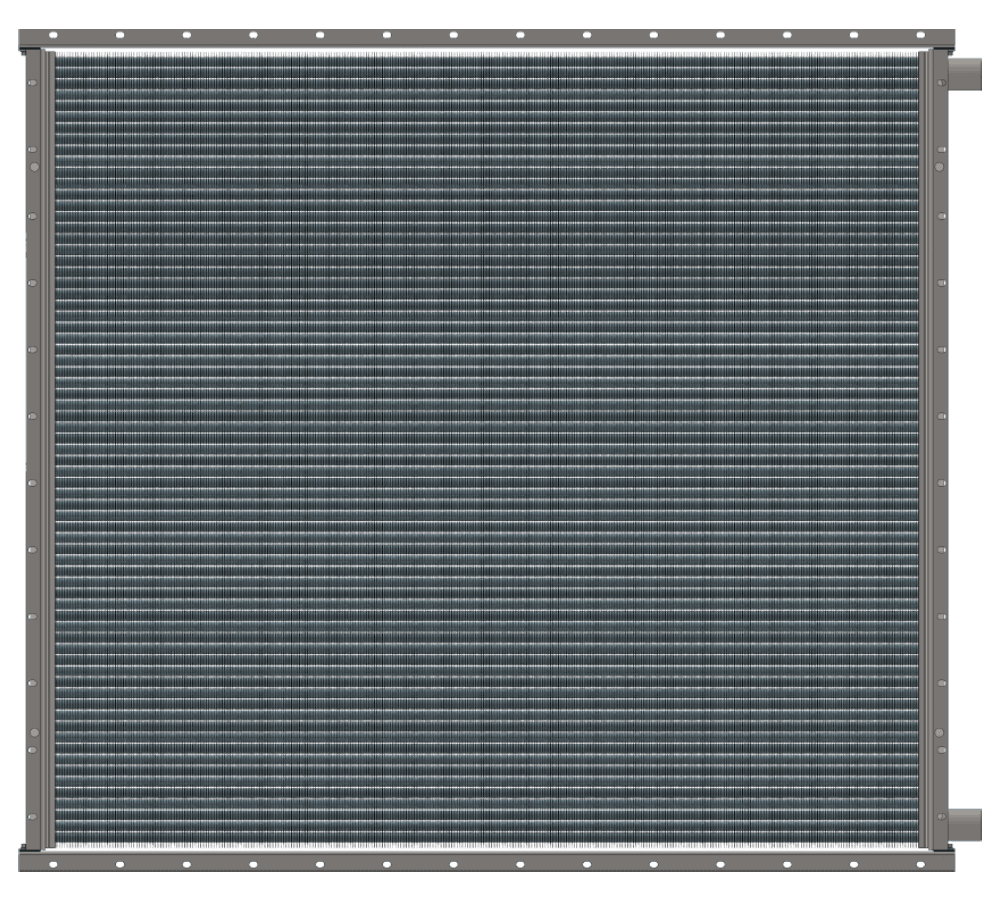

Конструкция калорифера КСк 3-12
Калорифер многоходовой КСк 3-12 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 3-12.
Таблица расчета и подбора водяного калорифера КСк 3-12
Ниже представлены расчетные данные водяного калорифера КСк 3-12 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 40000 | 50000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 64 | 68 | 73 | 79 | 150 | 161 | 173 | 186 | 226 | 242 | 260 | 280 |
| Температура воздуха на выходе из калорифера, °С | 48 | 43 | 38 | 33 | 41 | 36 | 30 | 24 | 38 | 32 | 26 | 20 |
| Расход теплоносителя, м³/ч | 4,8 | 5,5 | 6,2 | 7,0 | 6,6 | 7,5 | 8,5 | 9,6 | 7,6 | 8,7 | 9,8 | 11,0 |
| Гидравлическое сопротивление, кПа | 10,8 | 14,1 | 18,2 | 23,0 | 20,1 | 26,5 | 33,9 | 43,1 | 27,0 | 35,2 | 45,3 | 57,4 |
| Производительность по теплу, кВт | 444 | 508 | 577 | 649 | 606 | 695 | 787 | 886 | 701 | 802 | 910 | 1024 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 31500 | 40000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 64 | 68 | 73 | 79 | 97 | 104 | 112 | 120 | 150 | 161 | 173 | 186 |
| Температура воздуха на выходе из калорифера, °С | 46 | 41 | 36 | 31 | 43 | 37 | 32 | 27 | 39 | 34 | 28 | 22 |
| Расход теплоносителя, м³/ч | 6,1 | 7,0 | 8,0 | 9,0 | 7,1 | 8,2 | 9,3 | 10,5 | 8,3 | 9,6 | 10,9 | 12,3 |
| Гидравлическое сопротивление, кПа | 16,5 | 22,0 | 28,5 | 36,5 | 22,6 | 30,1 | 39,0 | 49,9 | 31,0 | 41,3 | 53,5 | 68,4 |
| Производительность по теплу, кВт | 422 | 486 | 554 | 627 | 493 | 569 | 648 | 733 | 578 | 666 | 759 | 858 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 25000 | 31500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 49 | 52 | 64 | 68 | 73 | 79 | 97 | 104 | 112 | 116 |
| Температура воздуха на выходе из калорифера, °С | 48 | 43 | 39 | 34 | 44 | 40 | 35 | 30 | 41 | 36 | 31 | 28 |
| Расход теплоносителя, м³/ч | 6,7 | 7,8 | 8,9 | 10,1 | 7,8 | 9,1 | 10,4 | 11,8 | 9,1 | 10,6 | 12,1 | 12,9 |
| Гидравлическое сопротивление, кПа | 19,5 | 26,2 | 34,5 | 44,4 | 26,5 | 35,8 | 46,8 | 60,6 | 36,3 | 48,9 | 64,4 | 73,0 |
| Производительность по теплу, кВт | 349 | 404 | 463 | 526 | 407 | 472 | 540 | 614 | 476 | 552 | 633 | 674 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 20000 | 22000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 40 | 43 | 42 | 45 | 49 | 52 | 50 | 54 | 58 | 62 |
| Температура воздуха на выходе из калорифера, °С | 48 | 44 | 40 | 35 | 47 | 42 | 38 | 33 | 45 | 41 | 36 | 32 |
| Расход теплоносителя, м³/ч | 7,8 | 9,1 | 10,5 | 11,9 | 8,5 | 9,8 | 11,3 | 12,8 | 9,0 | 10,5 | 12,1 | 13,7 |
| Гидравлическое сопротивление, кПа | 26,1 | 35,4 | 46,7 | 60,6 | 30,4 | 41,0 | 54,4 | 70,5 | 34,8 | 47,1 | 62,2 | 80,7 |
| Производительность по теплу, кВт | 317 | 369 | 424 | 483 | 341 | 397 | 457 | 520 | 365 | 425 | 488 | 556 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 33 | 35 | 37 | 39 | 40 |
| Температура воздуха на выходе из калорифера, °С | 51 | 47 | 43 | 42 | 49 | 45 | 41 | 39 | 47 | 43 | 41 | 39 |
| Расход теплоносителя, м³/ч | 9,0 | 10,5 | 12,1 | 13,0 | 10,0 | 11,6 | 13,4 | 14,2 | 10,7 | 12,6 | 13,6 | 14,5 |
| Гидравлическое сопротивление, кПа | 33,6 | 46,4 | 61,7 | 70,7 | 41,2 | 56,2 | 75,2 | 85,5 | 48,5 | 66,6 | 77,5 | 88,7 |
| Производительность по теплу, кВт | 259 | 303 | 350 | 375 | 286 | 334 | 386 | 413 | 311 | 364 | 392 | 420 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 22000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 49 | 52 | 50 | 54 | 58 | 62 | 64 | 68 | 73 | 79 |
| Температура воздуха на выходе из калорифера, °С | 40 | 36 | 32 | 27 | 39 | 35 | 30 | 25 | 38 | 33 | 28 | 23 |
| Расход теплоносителя, м³/ч | 7,3 | 8,7 | 10,1 | 11,6 | 7,8 | 9,2 | 10,8 | 12,4 | 8,5 | 10,1 | 11,8 | 13,5 |
| Гидравлическое сопротивление, кПа | 22,4 | 31,4 | 42,5 | 48,4 | 25,7 | 35,9 | 48,6 | 64,5 | 30,5 | 42,8 | 58,2 | 76,8 |
| Производительность по теплу, кВт | 296 | 350 | 408 | 470 | 316 | 374 | 436 | 502 | 345 | 409 | 476 | 548 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 27 | 28 | 30 | 32 | 35 | 35 | 37 | 40 | 41 |
| Температура воздуха на выходе из калорифера, °С | 47 | 44 | 40 | 36 | 45 | 42 | 38 | 34 | 44 | 40 | 36 | 34 |
| Расход теплоносителя, м³/ч | 8,4 | 9,8 | 11,5 | 13,1 | 9,2 | 10,9 | 12,6 | 14,5 | 10,0 | 11,8 | 13,7 | 14,7 |
| Гидравлическое сопротивление, кПа | 29,0 | 40,3 | 54,8 | 71,9 | 35,3 | 49,2 | 66,4 | 88,1 | 41,9 | 58,2 | 78,6 | 90,3 |
| Производительность по теплу, кВт | 241 | 285 | 331 | 380 | 266 | 314 | 365 | 419 | 290 | 341 | 397 | 426 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 23000 | 26000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 49 | 52 | 55 | 58 | 63 | 67 | 68 | 73 | 78 | 84 |
| Температура воздуха на выходе из калорифера, °С | 37 | 33 | 29 | 24 | 36 | 31 | 27 | 22 | 34 | 30 | 25 | 20 |
| Расход теплоносителя, м³/ч | 6,8 | 8,1 | 9,5 | 11,0 | 7,5 | 8,9 | 10,5 | 12,1 | 8,1 | 9,7 | 11,4 | 13,2 |
| Гидравлическое сопротивление, кПа | 18,9 | 27,1 | 37,5 | 50,1 | 23,1 | 33,0 | 45,6 | 60,7 | 27,2 | 38,8 | 53,8 | 72,4 |
| Производительность по теплу, кВт | 273 | 327 | 384 | 444 | 301 | 360 | 423 | 489 | 327 | 391 | 460 | 533 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 28 | 30 | 31 | 32 | 35 | 36 | 37 | 39 |
| Температура воздуха на выходе из калорифера, °С | 43 | 40 | 36 | 34 | 42 | 38 | 36 | 34 | 40 | 38 | 36 | 34 |
| Расход теплоносителя, м³/ч | 9,6 | 11,4 | 13,4 | 14,5 | 10,5 | 12,6 | 13,6 | 14,8 | 11,5 | 12,6 | 13,7 | 14,8 |
| Гидравлическое сопротивление, кПа | 37,5 | 53,5 | 74,1 | 86,3 | 45,8 | 65,0 | 76,7 | 89,9 | 54,3 | 65,0 | 77,5 | 91,0 |
| Производительность по теплу, кВт | 221 | 264 | 311 | 335 | 244 | 291 | 316 | 342 | 266 | 291 | 318 | 345 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 22000 | 24000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 42 | 45 | 49 | 52 | 50 | 54 | 58 | 62 | 59 | 63 | 68 | 73 |
| Температура воздуха на выходе из калорифера, °С | 34 | 29 | 25 | 21 | 33 | 28 | 24 | 19 | 32 | 27 | 23 | 18 |
| Расход теплоносителя, м³/ч | 7,1 | 8,7 | 10,3 | 12,0 | 7,6 | 9,2 | 10,9 | 12,8 | 8,1 | 9,8 | 11,7 | 13,6 |
| Гидравлическое сопротивление, кПа | 20,7 | 30,7 | 43,3 | 59,4 | 23,7 | 35,1 | 49,4 | 67,5 | 26,7 | 39,5 | 56,0 | 76,4 |
| Производительность по теплу, кВт | 247 | 300 | 356 | 416 | 264 | 320 | 380 | 445 | 280 | 340 | 404 | 472 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 12500 | 14000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 |
| Температура воздуха на выходе из калорифера, °С | 42 | 39 | 36 | 34 | 40 | 37 | 36 | 34 | 39 | 38 | 36 | 34 |
| Расход теплоносителя, м³/ч | 9,8 | 11,8 | 14,0 | 15,1 | 10,7 | 12,9 | 14,1 | 15,3 | 11,6 | 12,9 | 14,0 | 15,3 |
| Гидравлическое сопротивление, кПа | 38,6 | 56,1 | 80,1 | 93,1 | 46,1 | 68,4 | 81,0 | 96,2 | 54,6 | 67,3 | 80,4 | 96,2 |
| Производительность по теплу, кВт | 169 | 204 | 243 | 263 | 185 | 225 | 246 | 267 | 202 | 223 | 245 | 267 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 28 | 30 | 32 | 35 | 42 | 45 | 49 | 50 | 64 | 68 | 73 | 76 |
| Температура воздуха на выходе из калорифера, °С | 32 | 28 | 24 | 20 | 30 | 26 | 22 | 19 | 28 | 23 | 19 | 16 |
| Расход теплоносителя, м³/ч | 6,5 | 8,1 | 9,6 | 11,5 | 7,7 | 9,5 | 11,3 | 12,4 | 8,9 | 10,9 | 13,2 | 14,4 |
| Гидравлическое сопротивление, кПа | 17,2 | 26,3 | 38,1 | 53,4 | 23,7 | 36,3 | 52,4 | 62,2 | 32,0 | 49,2 | 71,6 | 85,2 |
| Производительность по теплу, кВт | 188 | 233 | 280 | 332 | 221 | 273 | 329 | 358 | 257 | 318 | 384 | 418 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.
Габаритные размеры калорифера КСк 3-12

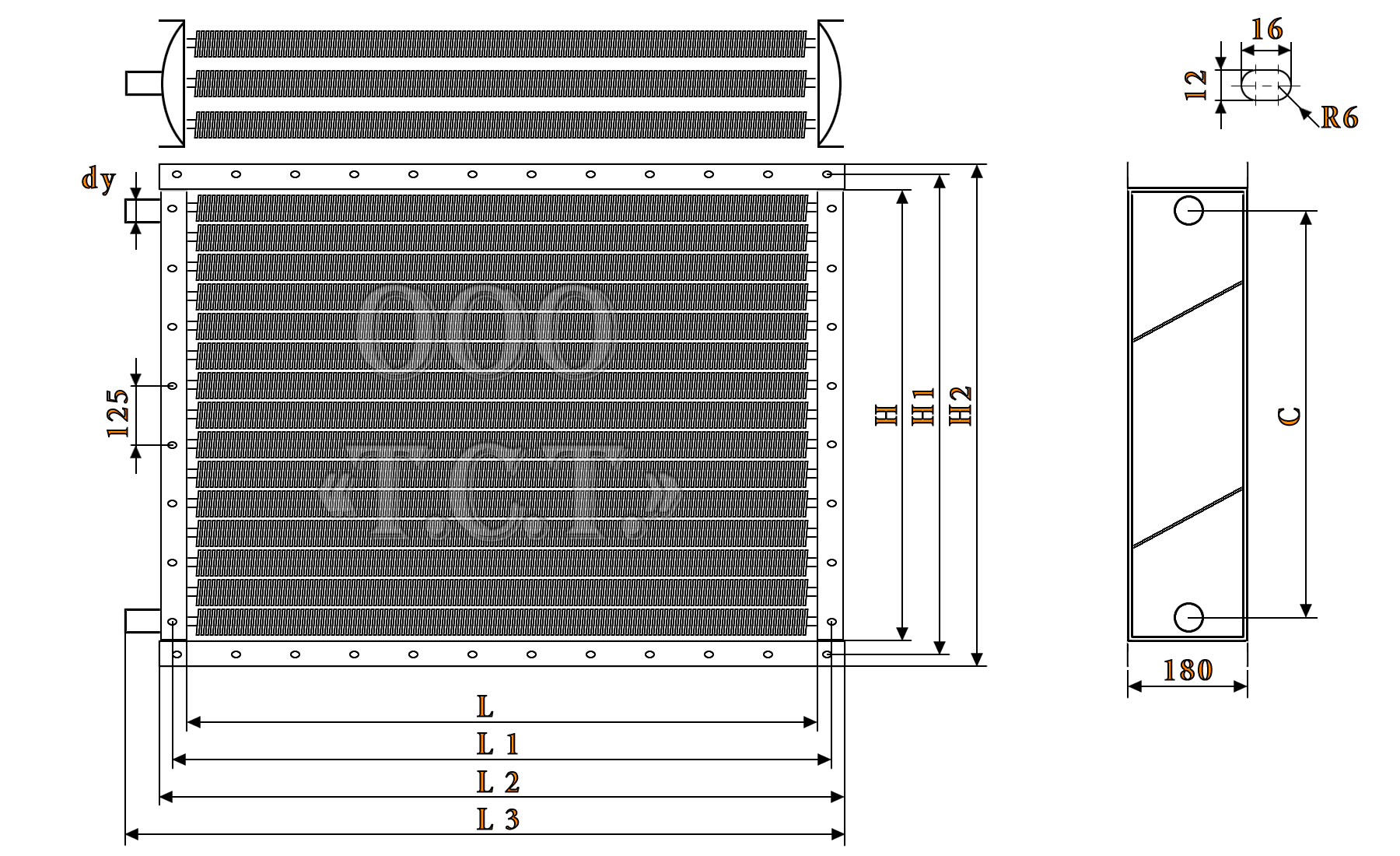

На чертеже калорифера КСк 3-12 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 3-12 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1500 | 1548 | 1572 | 1402 | 50 |
Спецификация и стандарты калорифера КСк 3-12
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 3-12 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 3-12 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
