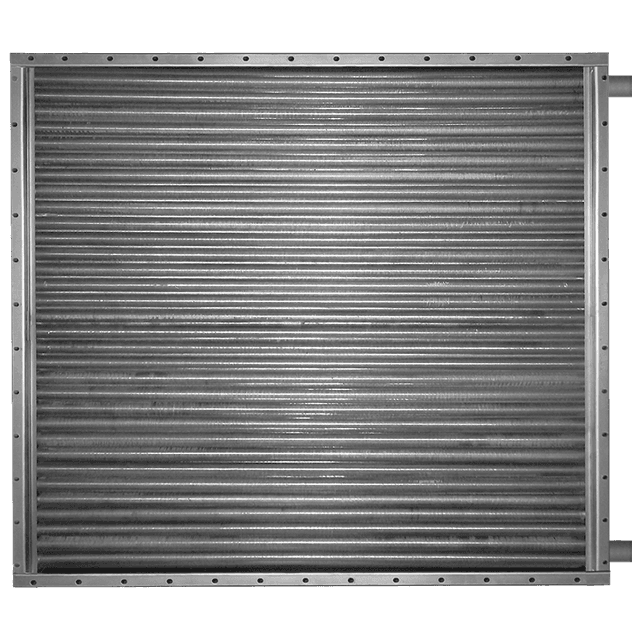

Калорифер КСк 2-12
Калорифер КСк 2-12
448 кВт
87 386 руб. с НДС
Калорифер КСк 2-12 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 2-12
Водяной калорифер КСк 2-12 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 2-12 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 2-12 | от 10 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 2-12 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 2-12 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 25000 |
|---|---|
| Тепловая мощность калорифера, кВт | 448 |
| Площадь поверхности теплообмена, м2 | 86.2 |
| Площадь фронтального сечения, м2 | 2.488 |
| Объем воздухонагревателя, л | 20.3 |
| Количество рядов теплообменника | 2 |
| Количество теплообменных трубок | 71 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 50 |
| Масса, кг | 174 |
| Аэродинамическое сопротивление min, Па | 9 |
|---|---|
| Аэродинамическое сопротивление max, Па | 191 |
| Гидравлическое сопротивление min, кПа | 0.363 |
| Гидравлическое сопротивление max, кПа | 51.9 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 3.8 |
| Расход теплоносителя max, м3/час | 10.7 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 26.0 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 76.2 |

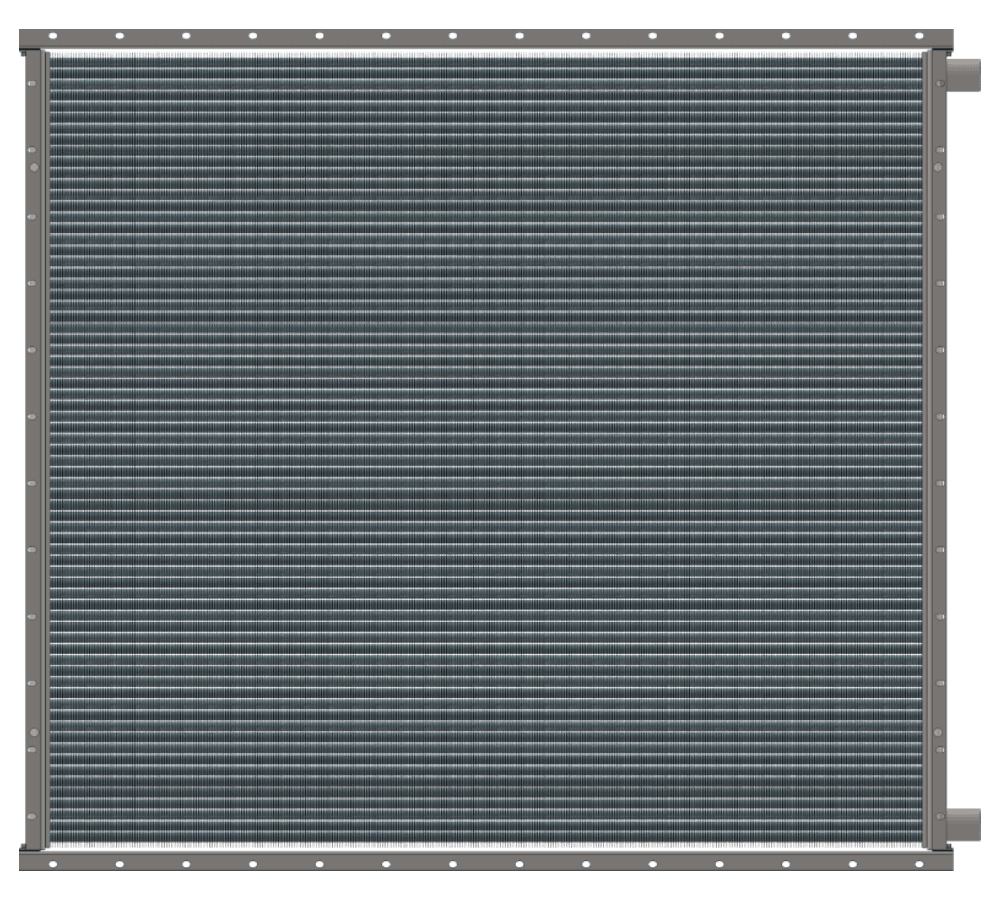

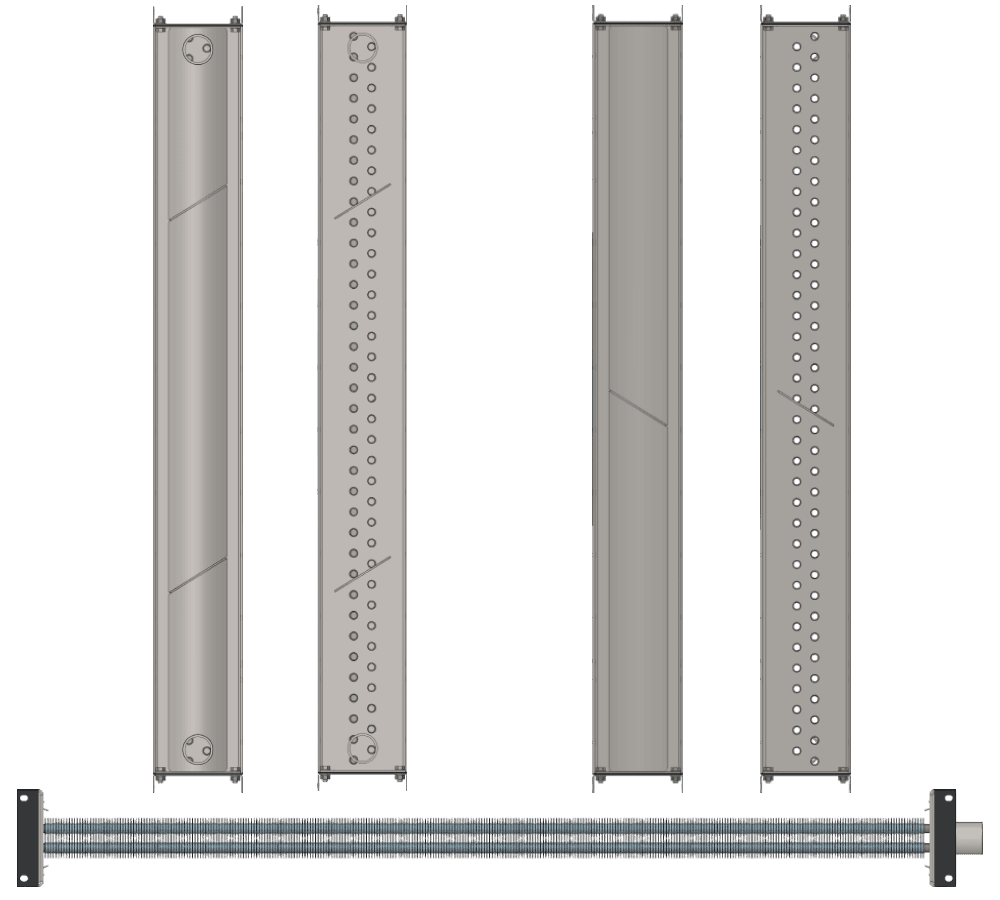

Конструкция калорифера КСк 2-12
Калорифер многоходовой КСк 2-12 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 2-12.
Таблица расчета и подбора водяного калорифера КСк 2-12
Ниже представлены расчетные данные водяного калорифера КСк 2-12 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 40000 | 50000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 44 | 46 | 49 | 51 | 105 | 112 | 117 | 121 | 158 | 169 | 175 | 182 |
| Температура воздуха на выходе из калорифера, °С | 38 | 32 | 29 | 25 | 31 | 24 | 21 | 17 | 28 | 21 | 18 | 14 |
| Расход теплоносителя, м³/ч | 3,8 | 4,3 | 4,6 | 4,9 | 4,9 | 5,6 | 6,0 | 6,4 | 5,6 | 6,4 | 6,8 | 7,2 |
| Гидравлическое сопротивление, кПа | 8,3 | 10,9 | 12,3 | 13,9 | 14,4 | 18,8 | 21,4 | 24,1 | 18,5 | 24,2 | 27,4 | 31,0 |
| Производительность по теплу, кВт | 346 | 396 | 422 | 448 | 455 | 520 | 554 | 589 | 516 | 591 | 629 | 668 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 25000 | 31500 | 40000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 44 | 46 | 49 | 51 | 68 | 73 | 75 | 78 | 105 | 112 | 117 | 121 |
| Температура воздуха на выходе из калорифера, °С | 36 | 30 | 27 | 24 | 33 | 26 | 23 | 20 | 30 | 23 | 19 | 16 |
| Расход теплоносителя, м³/ч | 4,8 | 5,5 | 5,8 | 6,3 | 5,5 | 6,3 | 6,7 | 7,2 | 6,3 | 7,2 | 7,7 | 8,2 |
| Гидравлическое сопротивление, кПа | 12,9 | 17,0 | 18,6 | 22,1 | 16,9 | 22,3 | 25,5 | 29,0 | 22,3 | 29,5 | 33,8 | 38,3 |
| Производительность по теплу, кВт | 330 | 380 | 403 | 433 | 379 | 436 | 466 | 496 | 435 | 501 | 535 | 570 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 20000 | 25000 | 31500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 30 | 32 | 33 | 34 | 44 | 46 | 49 | 51 | 68 | 73 | 75 | 78 |
| Температура воздуха на выходе из калорифера, °С | 38 | 32 | 30 | 27 | 35 | 29 | 26 | 23 | 32 | 25 | 22 | 19 |
| Расход теплоносителя, м³/ч | 5,4 | 6,2 | 6,7 | 7,1 | 6,2 | 7,1 | 7,6 | 8,1 | 7,1 | 8,2 | 8,8 | 9,4 |
| Гидравлическое сопротивление, кПа | 15,8 | 21,2 | 24,3 | 27,8 | 20,9 | 27,9 | 32,0 | 36,6 | 27,4 | 36,8 | 42,2 | 48,2 |
| Производительность по теплу, кВт | 279 | 323 | 346 | 370 | 320 | 370 | 397 | 424 | 367 | 425 | 455 | 487 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 18000 | 20000 | 22000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 24 | 26 | 27 | 28 | 30 | 32 | 33 | 34 | 35 | 38 | 39 | 40 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 31 | 28 | 37 | 32 | 29 | 26 | 36 | 30 | 27 | 25 |
| Расход теплоносителя, м³/ч | 6,4 | 7,4 | 7,9 | 8,5 | 6,8 | 7,9 | 8,4 | 9,1 | 7,2 | 8,3 | 9,0 | 9,6 |
| Гидравлическое сопротивление, кПа | 21,8 | 29,5 | 34,0 | 38,8 | 24,9 | 33,6 | 38,6 | 44,3 | 28,0 | 37,7 | 43,5 | 50,0 |
| Производительность по теплу, кВт | 257 | 299 | 321 | 343 | 274 | 319 | 342 | 366 | 291 | 338 | 363 | 389 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| Температура воздуха на выходе из калорифера, °С | 42 | 37 | 35 | 33 | 40 | 38 | 35 | 33 | 41 | 38 | 36 | 33 |
| Расход теплоносителя, м³/ч | 7,5 | 8,7 | 9,4 | 10,0 | 8,1 | 8,8 | 9,5 | 10,3 | 8,1 | 8,8 | 9,5 | 10,2 |
| Гидравлическое сопротивление, кПа | 29,7 | 40,5 | 46,8 | 53,9 | 35,3 | 41,5 | 48,0 | 56,1 | 34,7 | 41,0 | 48,1 | 56,1 |
| Производительность по теплу, кВт | 216 | 252 | 271 | 291 | 235 | 255 | 275 | 296 | 233 | 254 | 275 | 297 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 17000 | 20000 | 22000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 23 | 24 | 25 | 30 | 32 | 33 | 34 | 35 | 38 | 39 | 40 |
| Температура воздуха на выходе из калорифера, °С | 34 | 29 | 26 | 24 | 32 | 27 | 24 | 21 | 31 | 25 | 23 | 20 |
| Расход теплоносителя, м³/ч | 5,3 | 6,3 | 6,8 | 7,3 | 5,9 | 6,9 | 7,5 | 8,1 | 6,2 | 7,3 | 7,9 | 8,5 |
| Гидравлическое сопротивление, кПа | 14,8 | 20,8 | 24,3 | 28,3 | 18,2 | 25,5 | 29,9 | 34,5 | 20,6 | 28,6 | 33,6 | 38,9 |
| Производительность по теплу, кВт | 214 | 253 | 274 | 295 | 237 | 280 | 303 | 326 | 251 | 297 | 321 | 346 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 32 | 30 | 37 | 35 | 32 | 30 | 38 | 36 | 33 | 30 |
| Расход теплоносителя, м³/ч | 6,9 | 8,2 | 8,8 | 9,5 | 7,6 | 8,2 | 8,9 | 9,7 | 7,5 | 8,1 | 8,9 | 9,6 |
| Гидравлическое сопротивление, кПа | 25,4 | 35,2 | 41,2 | 47,7 | 30,3 | 35,9 | 42,1 | 49,3 | 29,3 | 35,0 | 41,8 | 48,8 |
| Производительность по теплу, кВт | 201 | 236 | 255 | 275 | 219 | 238 | 258 | 279 | 215 | 236 | 257 | 278 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 17000 | 20000 | 22000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 23 | 24 | 25 | 30 | 32 | 33 | 34 | 35 | 38 | 39 | 40 |
| Температура воздуха на выходе из калорифера, °С | 32 | 26 | 24 | 21 | 30 | 24 | 21 | 19 | 28 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 4,9 | 5,8 | 6,4 | 6,9 | 5,4 | 6,5 | 7,0 | 7,6 | 5,7 | 6,9 | 7,4 | 8,0 |
| Гидравлическое сопротивление, кПа | 12,5 | 17,9 | 21,2 | 24,7 | 15,4 | 22,0 | 25,8 | 30,3 | 17,3 | 24,7 | 29,0 | 34,2 |
| Производительность по теплу, кВт | 198 | 236 | 256 | 277 | 219 | 261 | 283 | 306 | 232 | 277 | 300 | 325 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11000 | 12500 | 14000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 |
| Аэродинамическое сопротивление, Па | 10 | 11 | 12 | 13 | 12 | 13 | 14 | 15 | 14 | 15 | 16 | 17 |
| Температура воздуха на выходе из калорифера, °С | 39 | 35 | 33 | 31 | 37 | 35 | 33 | 31 | 38 | 36 | 33 | 31 |
| Расход теплоносителя, м³/ч | 6,8 | 8,1 | 8,8 | 9,5 | 7,4 | 8,1 | 8,8 | 9,6 | 7,3 | 8,0 | 8,8 | 9,5 |
| Гидравлическое сопротивление, кПа | 24,2 | 34,4 | 40,2 | 47,3 | 28,6 | 34,4 | 40,7 | 47,8 | 27,3 | 33,2 | 40,0 | 47,4 |
| Производительность по теплу, кВт | 157 | 188 | 204 | 220 | 171 | 188 | 204 | 222 | 167 | 185 | 202 | 220 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 15000 | 17000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 17 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 30 | 32 | 33 | 34 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 20 | 28 | 23 | 21 | 18 | 27 | 21 | 19 | 16 |
| Расход теплоносителя, м³/ч | 4,8 | 5,8 | 6,3 | 6,9 | 5,2 | 6,2 | 6,8 | 7,4 | 5,7 | 6,9 | 7,5 | 8,2 |
| Гидравлическое сопротивление, кПа | 11,7 | 17,3 | 20,7 | 24,4 | 13,8 | 20,2 | 24,3 | 28,6 | 16,9 | 25,0 | 29,6 | 35,2 |
| Производительность по теплу, кВт | 165 | 200 | 219 | 238 | 179 | 217 | 237 | 257 | 198 | 240 | 262 | 285 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 11000 | 12000 | |||||||||
| Температура входящего воздуха, °С | +5 | 0 | -5 | -10 | +5 | 0 | -5 | -10 | +5 | 0 | -5 | -10 |
| Аэродинамическое сопротивление, Па | 8 | 9 | 10 | 11 | 10 | 11 | 12 | 13 | 11 | 12 | 13 | 14 |
| Температура воздуха на выходе из калорифера, °С | 38 | 36 | 35 | 33 | 37 | 35 | 33 | 32 | 36 | 34 | 32 | 30 |
| Расход теплоносителя, м³/ч | 7,0 | 7,7 | 8,6 | 9,4 | 7,4 | 8,3 | 9,1 | 10,0 | 7,9 | 8,7 | 9,7 | 10,7 |
| Гидравлическое сопротивление, кПа | 25,0 | 30,9 | 38,0 | 45,8 | 28,4 | 35,2 | 42,9 | 52,1 | 31,9 | 39,4 | 48,5 | 58,5 |
| Производительность по теплу, кВт | 121 | 135 | 149 | 163 | 129 | 144 | 159 | 174 | 137 | 152 | 168 | 185 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 13000 | 15000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 11 | 11 | 12 | 12 | 13 | 14 | 15 | 15 | 17 | 19 | 20 | 21 |
| Температура воздуха на выходе из калорифера, °С | 29 | 25 | 23 | 21 | 28 | 24 | 21 | 19 | 27 | 22 | 19 | 17 |
| Расход теплоносителя, м³/ч | 4,3 | 5,3 | 5,8 | 6,4 | 4,7 | 5,8 | 6,4 | 6,9 | 5,1 | 6,3 | 6,9 | 7,6 |
| Гидравлическое сопротивление, кПа | 9,5 | 14,5 | 17,5 | 21,0 | 11,1 | 17,1 | 20,6 | 24,8 | 13,4 | 20,4 | 24,8 | 29,7 |
| Производительность по теплу, кВт | 124 | 154 | 169 | 185 | 134 | 166 | 183 | 201 | 148 | 182 | 201 | 220 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

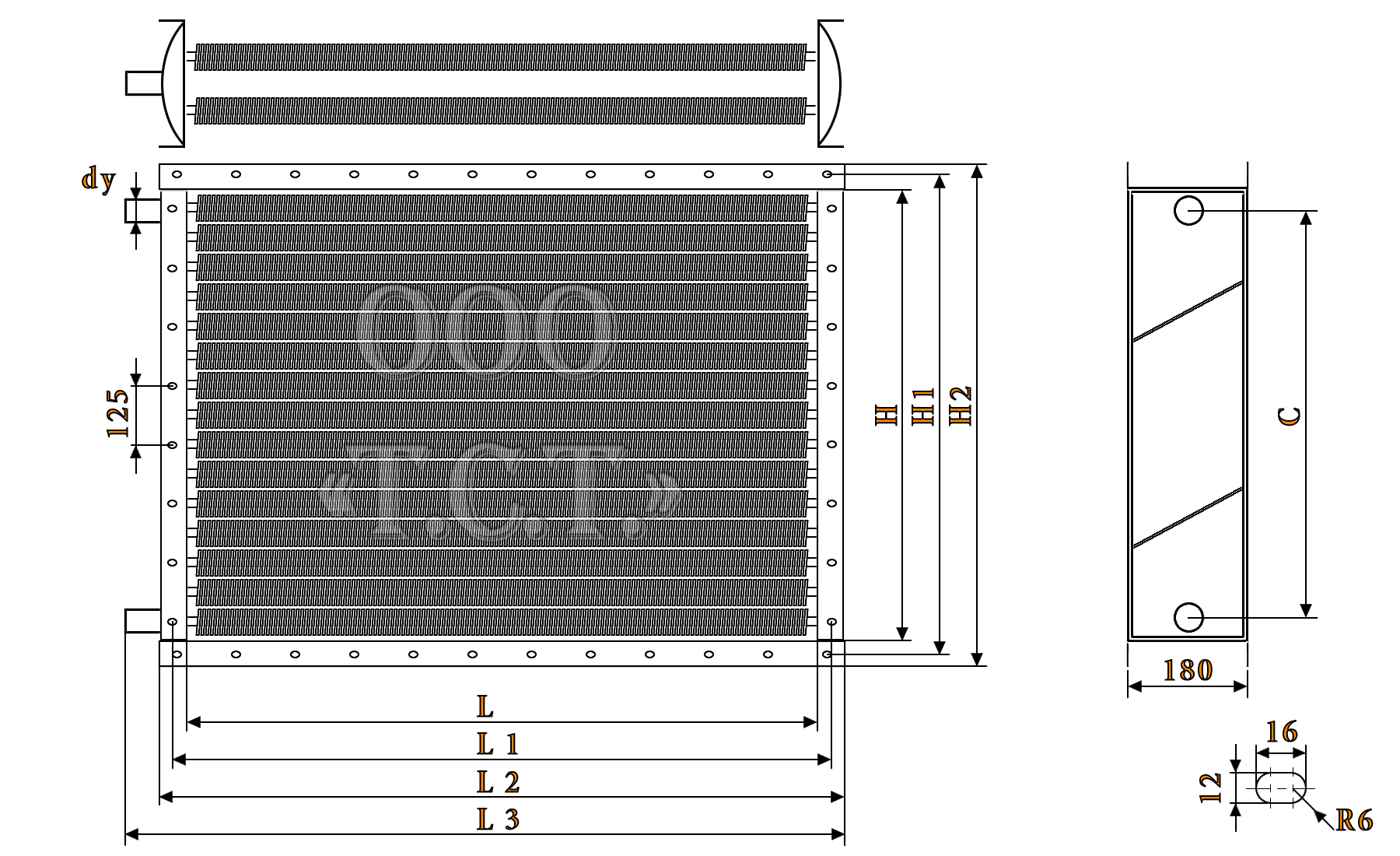

Габаритные размеры калорифера КСк 2-12
На чертеже калорифера КСк 2-12 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 2-12 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1500 | 1548 | 1572 | 1402 | 50 |
Спецификация и стандарты калорифера КСк 2-12
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 2-12 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 2-12 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
