Калорифер КСк 2-6

Воздухонагреватель КСк 2-6

Калорифер КСк 2-6

Характеристики: 2500 м3/ч;

38 кВт

15 269 руб. с НДС

Калорифер КСк 2-6 02 ХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Производство и назначение калорифера КСк 2-6

Водяной калорифер КСк 2-6 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 2-6 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.

Техническое сопровождение

Инженерная поддержкаконсультация по подбору
Технологическая поддержкарасчет параметров под ТЗ
Проектная документацияпредоставление 3D-моделей
Производственный сервиснестандартная комплектация
Статус оборудованияпод изготовление
Срок производства КСк 2-6от 5 рабочих дней
Комплект документовпаспорт, сертификат
Гарантийный срок12 месяцев

Технические характеристики калорифера КСк 2-6 водяного

В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 2-6 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.

Производительность по воздуху, м3/час2500
Тепловая мощность калорифера, кВт38
Площадь поверхности теплообмена, м29.0
Площадь фронтального сечения, м20.267
Объем воздухонагревателя, л3.2
Количество рядов теплообменника2
Количество теплообменных трубок23
Число ходов по теплоносителю4
Диаметр патрубков, Ду мм32
Масса, кг27
Аэродинамическое сопротивление min, Па9
Аэродинамическое сопротивление max, Па191
Гидравлическое сопротивление min, кПа0.087
Гидравлическое сопротивление max, кПа12.66
Скорость теплоносителя min, м/сек0.1
Скорость теплоносителя max, м/сек1.2
Расход теплоносителя min, м3/час0.2
Расход теплоносителя max, м3/час1.4
Коэффициент теплопередачи min, Вт/(м2•°С)26.0
Коэффициент теплопередачи max, Вт/(м2•°С)76.2

Конструкция калорифера КСк 2-6

Калорифер многоходовой КСк 2-6 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 2-6.

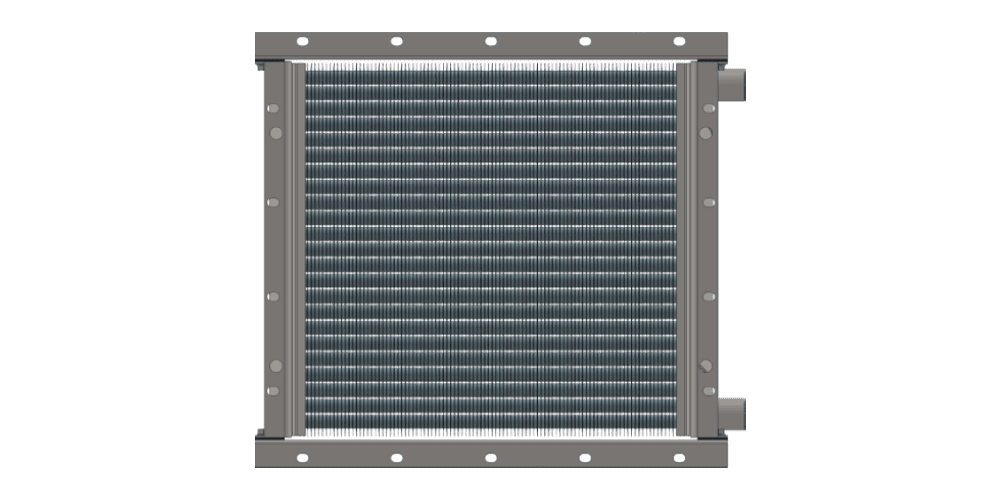

Воздухонагреватель КСк 2-6 водяной

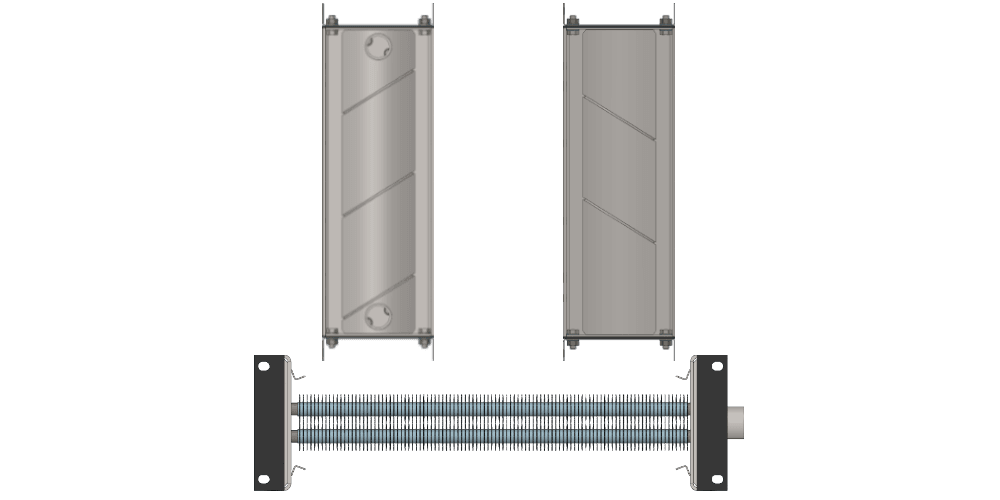

Калорифер КСк 2-6 чертеж

Таблица расчета и подбора водяного калорифера КСк 2-6

Ниже представлены расчетные данные водяного калорифера КСк 2-6 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

График теплоносителя, °С 150/70
Объем нагреваемого воздуха, м³/ч 2000 2500 3500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 26 28 29 30 39 42 43 45 72 77 80 83
Температура воздуха на выходе из калорифера, °С 35 28 25 22 31 25 21 18 27 20 16 13
Расход теплоносителя, м³/ч 0,2 0,3 0,3 0,4 0,3 0,4 0,4 0,5 0,4 0,5 0,5 0,6
Гидравлическое сопротивление, кПа 0,1 0,2 0,2 0,3 0,2 0,3 0,3 0,4 0,3 0,4 0,4 0,5
Производительность по теплу, кВт 25 29 31 33 29 33 35 38 35 40 43 45
График теплоносителя, °С 130/70
Объем нагреваемого воздуха, м³/ч 2000 2500 3000
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 26 28 29 30 39 42 43 45 54 58 60 63
Температура воздуха на выходе из калорифера, °С 33 27 23 20 30 24 20 17 28 21 18 14
Расход теплоносителя, м³/ч 0,4 0,5 0,5 0,5 0,5 0,5 0,6 0,6 0,5 0,6 0,6 0,6
Гидравлическое сопротивление, кПа 0,2 0,3 0,3 0,3 0,3 0,3 0,4 0,4 0,3 0,4 0,4 0,5
Производительность по теплу, кВт 24 28 30 32 28 32 34 36 31 35 38 40
График теплоносителя, °С 115/70
Объем нагреваемого воздуха, м³/ч 1500 2000 2500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 15 16 17 18 26 28 29 30 39 42 43 45
Температура воздуха на выходе из калорифера, °С 36 30 27 24 32 26 23 19 29 23 19 16
Расход теплоносителя, м³/ч 0,4 0,5 0,5 0,6 0,5 0,6 0,6 0,7 0,6 0,7 0,7 0,8
Гидравлическое сопротивление, кПа 0,2 0,3 0,3 0,4 0,2 0,3 0,4 0,5 0,3 0,4 0,5 0,6
Производительность по теплу, кВт 20 23 25 26 24 27 29 31 27 31 33 36
График теплоносителя, °С 105/70
Объем нагреваемого воздуха, м³/ч 1500 2000 2500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 15 16 17 18 26 28 29 30 39 42 43 45
Температура воздуха на выходе из калорифера, °С 35 30 27 24 31 25 22 19 29 22 19 16
Расход теплоносителя, м³/ч 0,5 0,6 0,6 0,7 0,6 0,7 0,7 0,8 0,7 0,8 0,8 0,9
Гидравлическое сопротивление, кПа 0,3 0,4 0,4 0,5 0,4 0,5 0,6 0,7 0,5 0,7 0,8 0,9
Производительность по теплу, кВт 19 23 24 26 23 27 29 31 26 31 33 35
График теплоносителя, °С 95/70
Объем нагреваемого воздуха, м³/ч 1500 2000 2500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 15 16 17 18 26 28 29 30 39 42 43 45
Температура воздуха на выходе из калорифера, °С 35 29 27 24 31 25 22 19 29 22 19 16
Расход теплоносителя, м³/ч 0,7 0,8 0,9 0,9 0,8 0,9 1,0 1,1 0,9 1,1 1,2 1,3
Гидравлическое сопротивление, кПа 0,5 0,7 0,8 1,0 0,7 1,0 1,2 1,4 1,0 1,4 1,6 1,8
Производительность по теплу, кВт 19 23 24 26 23 27 29 31 26 31 33 35
График теплоносителя, °С 95/60
Объем нагреваемого воздуха, м³/ч 1500 2000 2500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 15 16 17 18 26 28 29 30 39 42 43 45
Температура воздуха на выходе из калорифера, °С 30 25 22 19 27 21 18 15 25 19 15 12
Расход теплоносителя, м³/ч 0,4 0,5 0,5 0,6 0,5 0,6 0,6 0,7 0,6 0,7 0,7 0,8
Гидравлическое сопротивление, кПа 0,2 0,3 0,3 0,4 0,3 0,4 0,5 0,6 0,4 0,5 0,6 0,7
Производительность по теплу, кВт 17 20 22 23 20 24 26 28 23 27 29 31
График теплоносителя, °С 90/65
Объем нагреваемого воздуха, м³/ч 1500 2000 2500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 15 16 17 18 26 28 29 30 39 42 43 45
Температура воздуха на выходе из калорифера, °С 32 27 24 21 29 23 20 17 26 20 17 14
Расход теплоносителя, м³/ч 0,6 0,7 0,8 0,9 0,8 0,9 1,0 1,1 0,9 1,0 1,1 1,2
Гидравлическое сопротивление, кПа 0,4 0,6 0,7 0,8 0,6 0,9 1,1 1,2 0,8 1,2 1,4 1,6
Производительность по теплу, кВт 18 21 23 25 21 25 27 29 24 29 31 33
График теплоносителя, °С 90/55
Объем нагреваемого воздуха, м³/ч 1000 1500 2000
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 7 8 8 8 15 16 17 18 26 28 29 30
Температура воздуха на выходе из калорифера, °С 33 28 25 23 28 22 20 17 25 19 16 13
Расход теплоносителя, м³/ч 0,3 0,4 0,4 0,5 0,4 0,5 0,5 0,6 0,5 0,6 0,6 0,7
Гидравлическое сопротивление, кПа 0,1 0,2 0,2 0,3 0,2 0,3 0,3 0,4 0,3 0,4 0,4 0,5
Производительность по теплу, кВт 12 14 16 17 16 19 20 22 18 22 24 26
График теплоносителя, °С 80/60
Объем нагреваемого воздуха, м³/ч 1000 1500 2000
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 7 8 8 8 15 16 17 18 26 28 29 30
Температура воздуха на выходе из калорифера, °С 35 30 28 25 30 25 22 19 27 21 18 15
Расход теплоносителя, м³/ч 0,6 0,7 0,7 0,8 0,7 0,9 1,0 1,1 0,9 1,1 1,2 1,2
Гидравлическое сопротивление, кПа 0,3 0,5 0,6 0,7 0,6 0,8 1,0 1,2 0,8 1,2 1,5 1,7
Производительность по теплу, кВт 13 15 17 18 17 20 21 23 20 24 26 28
График теплоносителя, °С 80/50
Объем нагреваемого воздуха, м³/ч 1000 1400 1800
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 7 8 8 8 13 14 15 16 21 23 24 25
Температура воздуха на выходе из калорифера, °С 30 25 22 20 26 21 18 15 23 18 15 12
Расход теплоносителя, м³/ч 0,3 0,4 0,4 0,5 0,4 0,5 0,6 0,6 0,5 0,6 0,6 0,7
Гидравлическое сопротивление, кПа 0,1 0,2 0,2 0,3 0,2 0,3 0,3 0,4 0,3 0,4 0,4 0,5
Производительность по теплу, кВт 11 13 14 16 13 16 18 19 16 19 21 23
График теплоносителя, °С 70/55
Объем нагреваемого воздуха, м³/ч 1000 1400 1800
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 7 8 8 8 13 14 15 16 21 23 24 25
Температура воздуха на выходе из калорифера, °С 32 27 25 23 28 23 20 18 25 20 17 14
Расход теплоносителя, м³/ч 0,7 0,8 0,9 1,0 0,8 1,0 1,2 1,3 1,0 1,2 1,3 1,4
Гидравлическое сопротивление, кПа 0,5 0,8 0,9 1,1 0,8 1,2 1,5 1,7 1,1 1,7 2,0 2,4
Производительность по теплу, кВт 12 14 16 17 15 18 19 21 17 21 23 25
График теплоносителя, °С 70/45
Объем нагреваемого воздуха, м³/ч 1000 1250 1500
Температура входящего воздуха, °С 0 -10 -15 -20 0 -10 -15 -20 0 -10 -15 -20
Аэродинамическое сопротивление, Па 7 8 8 8 11 12 12 13 15 16 17 18
Температура воздуха на выходе из калорифера, °С 26 22 19 17 24 19 17 14 23 18 15 12
Расход теплоносителя, м³/ч 0,4 0,4 0,5 0,5 0,5 0,5 0,6 0,6 0,5 0,6 0,6 0,7
Гидравлическое сопротивление, кПа 0,2 0,2 0,3 0,3 0,2 0,2 0,3 0,4 0,2 0,3 0,4 0,5
Производительность по теплу, кВт 10 12 13 15 11 14 15 17 13 16 17 19

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

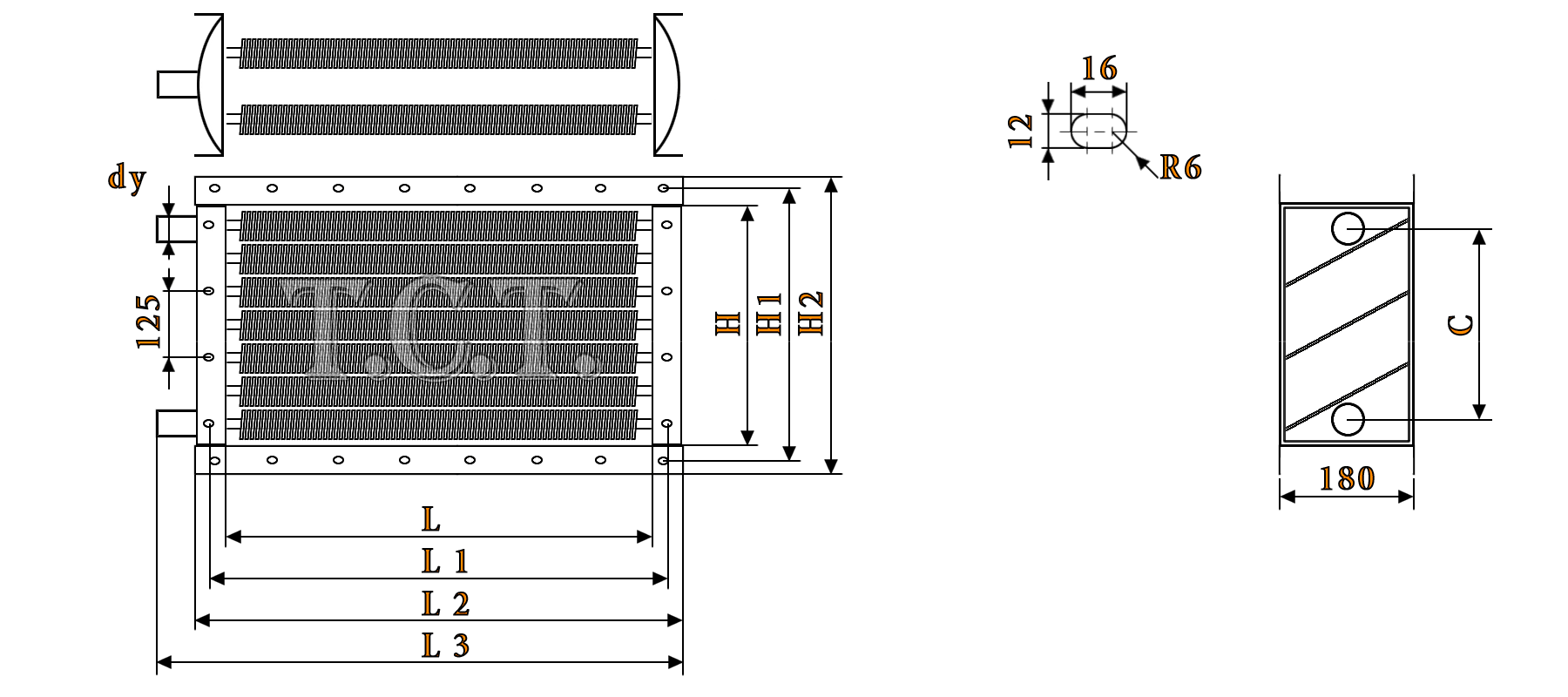

Габаритные размеры калорифера КСк 2-6

На чертеже калорифера КСк 2-6 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.

Калорифер КСк 2-6 водяной технические характеристики
Габаритные и присоединительные размеры калорифера КСк 2-6 водяного, мм
LL 1L 2L 3HH 1H 2Cdy
53057860266750054857243532

Спецификация и стандарты калорифера КСк 2-6

Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 2-6 соединяются между собой и образуют единую фронтальную поверхность нагрева.

Предприятие-производительООО «Т.С.Т.»
Наименование моделикалорифер КСк 2-6
Конструктивное исполнение02
Технические требованияТУ 4863-002-55613706-02
Категория размещенияХЛ3 по ГОСТ 15150-69
Теплоносительгорячая перегретая вода
Параметры теплоносителяT до 190°С, P до 1.2 МПа
Качество теплоносителяГОСТ 20995
Параметры воздухаГОСТ 12.1.005-88
Монтаж и эксплуатацияСНиП 41-01-2003

Оплата и доставка калорифера КСк 2-6

Заказать калорифер КСк 2-6 на нашем предприятии можно следующими способами:

  • • позвонив по телефону: +7 (904) 968-14-88
  • • заполнив форму заявки на нашем сайте
  • • отправив письмо на электронную почту: zao_tst@mail.ru

Способы оплаты калорифера КСк 2-6:

  • • на основании счета с частичной или полной оплатой
  • • на основании договора с частичной или полной постоплатой

Первичная документация:

  • • универсальный передаточный документ УПД
  • • обмен документами через ЭДО
Банковские реквизиты ООО «Т.С.Т.»
ИННКПП5404002676540401001
БИК044525411043207612
Расчетный счет407 028 105 1307 00 000 31407 028 100 2621 01 023 57
БанкФилиал «Центральный» Банка ВТБ ПАО г. МоскваКемеровское отделение № 8615 ПАО Сбербанк г. Кемерово
Корреспондентский счет301 018 101 4525 00 004 11301 018 102 0000 00 006 12

Доставка калорифера КСк 2-6:

  • • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
  • • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
  • • поставка автотранспортом нашего предприятия
Данные водяного теплообменника КСк 2-6 для транспортировки. Внешние габаритные размеры: 0.667 м х 0.572 м х 0.180 м; объем: 0.069 м3; вес калорифера КСк 2-6: 27 кг.
