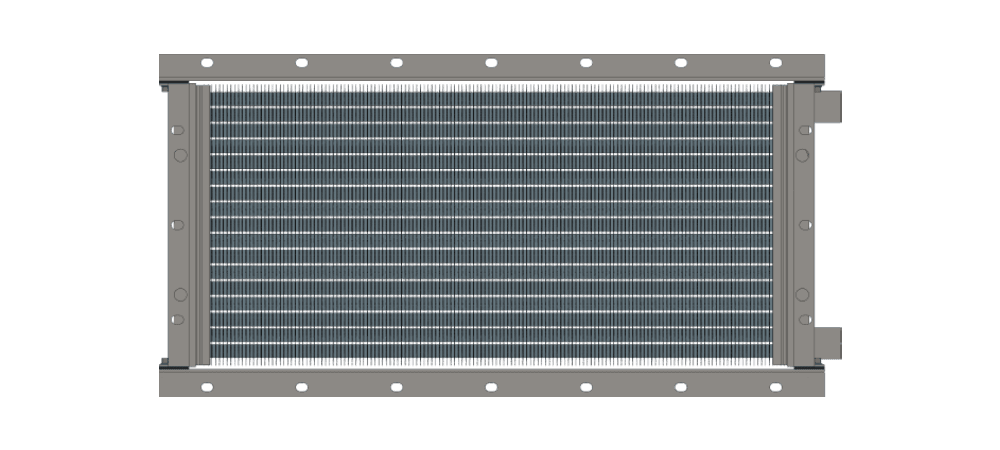

Калорифер КСк 2-3
Калорифер КСк 2-3
47 кВт
16 056 руб. с НДС
Калорифер КСк 2-3 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 2-3
Водяной калорифер КСк 2-3 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 2-3 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 2-3 | от 7 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 2-3 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 2-3 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 3150 |
|---|---|
| Тепловая мощность калорифера, кВт | 47 |
| Площадь поверхности теплообмена, м2 | 9.8 |
| Площадь фронтального сечения, м2 | 0.29 |
| Объем воздухонагревателя, л | 2.9 |
| Количество рядов теплообменника | 2 |
| Количество теплообменных трубок | 17 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 28 |
| Аэродинамическое сопротивление min, Па | 9 |
|---|---|
| Аэродинамическое сопротивление max, Па | 191 |
| Гидравлическое сопротивление min, кПа | 0.085 |
| Гидравлическое сопротивление max, кПа | 12.3 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.3 |
| Расход теплоносителя max, м3/час | 1.7 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 26.0 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 76.2 |
Конструкция калорифера КСк 2-3
Калорифер многоходовой КСк 2-3 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 2-3.
Таблица расчета и подбора водяного калорифера КСк 2-3
Ниже представлены расчетные данные водяного калорифера КСк 2-3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 | 62 | 67 | 69 | 71 |
| Температура воздуха на выходе из калорифера, °С | 35 | 28 | 25 | 22 | 32 | 26 | 22 | 19 | 30 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,6 | 0,6 | 0,4 | 0,5 | 0,6 | 0,7 |
| Производительность по теплу, кВт | 32 | 37 | 39 | 42 | 36 | 41 | 43 | 46 | 39 | 45 | 47 | 50 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 36 | 30 | 27 | 24 | 33 | 27 | 24 | 20 | 31 | 24 | 21 | 18 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,6 | 0,7 | 0,8 | 0,5 | 0,7 | 0,8 | 0,9 |
| Производительность по теплу, кВт | 27 | 31 | 33 | 35 | 31 | 35 | 38 | 40 | 34 | 39 | 42 | 45 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 26 | 23 | 34 | 26 | 23 | 20 | 30 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,8 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,8 | 1,0 | 0,7 | 1,0 | 1,1 | 1,3 | 0,9 | 1,2 | 1,4 | 1,6 |
| Производительность по теплу, кВт | 26 | 30 | 32 | 34 | 30 | 34 | 37 | 39 | 33 | 38 | 41 | 44 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 26 | 23 | 32 | 26 | 22 | 19 | 29 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,7 | 0,9 | 1,0 | 1,0 | 0,8 | 1,0 | 1,1 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,1 | 1,6 | 1,8 | 2,1 | 1,4 | 1,9 | 2,3 | 2,6 |
| Производительность по теплу, кВт | 26 | 30 | 32 | 34 | 29 | 34 | 36 | 39 | 33 | 38 | 41 | 44 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 34 | 29 | 26 | 23 | 31 | 25 | 22 | 19 | 29 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,3 | 2,7 | 3,1 | 2,2 | 3,0 | 3,5 | 4,1 | 2,8 | 3,8 | 4,4 | 5,1 |
| Производительность по теплу, кВт | 25 | 30 | 32 | 34 | 29 | 34 | 36 | 39 | 32 | 38 | 41 | 44 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 18 | 20 | 21 | 22 | 29 | 31 | 32 | 33 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из калорифера, °С | 31 | 26 | 23 | 20 | 28 | 22 | 19 | 16 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,7 | 0,7 | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,8 | 0,9 | 1,1 | 0,7 | 1,1 | 1,2 | 1,4 | 0,9 | 1,3 | 1,6 | 1,8 |
| Производительность по теплу, кВт | 21 | 24 | 26 | 28 | 24 | 28 | 31 | 33 | 27 | 32 | 34 | 37 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 | 47 | 50 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 32 | 26 | 23 | 21 | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 0,8 | 1,0 | 1,1 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 | 1,1 | 1,2 | 1,3 | 1,4 |
| Гидравлическое сопротивление, кПа | 1,4 | 2,0 | 2,3 | 2,7 | 1,9 | 2,6 | 3,1 | 3,6 | 2,4 | 3,3 | 3,8 | 4,4 |
| Производительность по теплу, кВт | 23 | 28 | 30 | 32 | 27 | 32 | 34 | 37 | 30 | 35 | 38 | 41 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1700 | 2200 | 2700 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 27 | 28 | 29 | 31 | 39 | 41 | 43 | 44 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 21 | 19 | 27 | 21 | 18 | 15 | 24 | 18 | 15 | 12 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,6 | 0,7 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,6 | 0,9 | 1,0 | 1,2 | 0,8 | 1,1 | 1,3 | 1,5 |
| Производительность по теплу, кВт | 18 | 22 | 24 | 26 | 22 | 26 | 28 | 30 | 24 | 29 | 32 | 34 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1800 | 2300 | 2800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 18 | 20 | 21 | 22 | 29 | 31 | 32 | 33 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из калорифера, °С | 31 | 25 | 23 | 20 | 28 | 22 | 19 | 17 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,9 | 1,1 | 1,2 | 1,3 | 1,0 | 1,2 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,6 |
| Гидравлическое сопротивление, кПа | 1,6 | 2,4 | 2,8 | 3,3 | 2,2 | 3,2 | 3,8 | 5,0 | 2,9 | 4,1 | 4,8 | 5,7 |
| Производительность по теплу, кВт | 20 | 24 | 26 | 28 | 24 | 28 | 31 | 33 | 27 | 32 | 34 | 37 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 22 | 24 | 25 | 26 | 34 | 36 | 37 | 39 |
| Температура воздуха на выходе из калорифера, °С | 28 | 23 | 20 | 18 | 25 | 19 | 17 | 14 | 23 | 17 | 14 | 12 |
| Расход теплоносителя, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,6 | 0,9 | 1,0 | 1,2 | 0,8 | 1,1 | 1,4 | 1,6 |
| Производительность по теплу, кВт | 15 | 19 | 20 | 22 | 18 | 22 | 24 | 27 | 21 | 26 | 28 | 30 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 22 | 24 | 25 | 26 | 34 | 35 | 36 | 37 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 23 | 20 | 27 | 22 | 19 | 16 | 25 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,6 | 1,7 | 1,3 | 1,5 | 1,6 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,9 | 2,9 | 3,4 | 4,1 | 2,8 | 4,2 | 4,9 | 5,9 | 3,7 | 4,5 | 5,5 | 6,6 |
| Производительность по теплу, кВт | 17 | 20 | 22 | 24 | 20 | 24 | 26 | 29 | 23 | 25 | 28 | 30 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 9 | 9 | 10 | 10 | 13 | 14 | 15 | 16 | 18 | 20 | 21 | 22 |
| Температура воздуха на выходе из калорифера, °С | 27 | 22 | 20 | 17 | 25 | 20 | 17 | 15 | 23 | 18 | 15 | 13 |
| Расход теплоносителя, м³/ч | 0,4 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,7 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,5 | 0,6 | 0,8 | 0,4 | 0,7 | 0,9 | 1,0 | 0,6 | 0,9 | 1,1 | 1,3 |
| Производительность по теплу, кВт | 12 | 15 | 16 | 18 | 14 | 17 | 19 | 21 | 15 | 19 | 21 | 23 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.
Габаритные размеры калорифера КСк 2-3

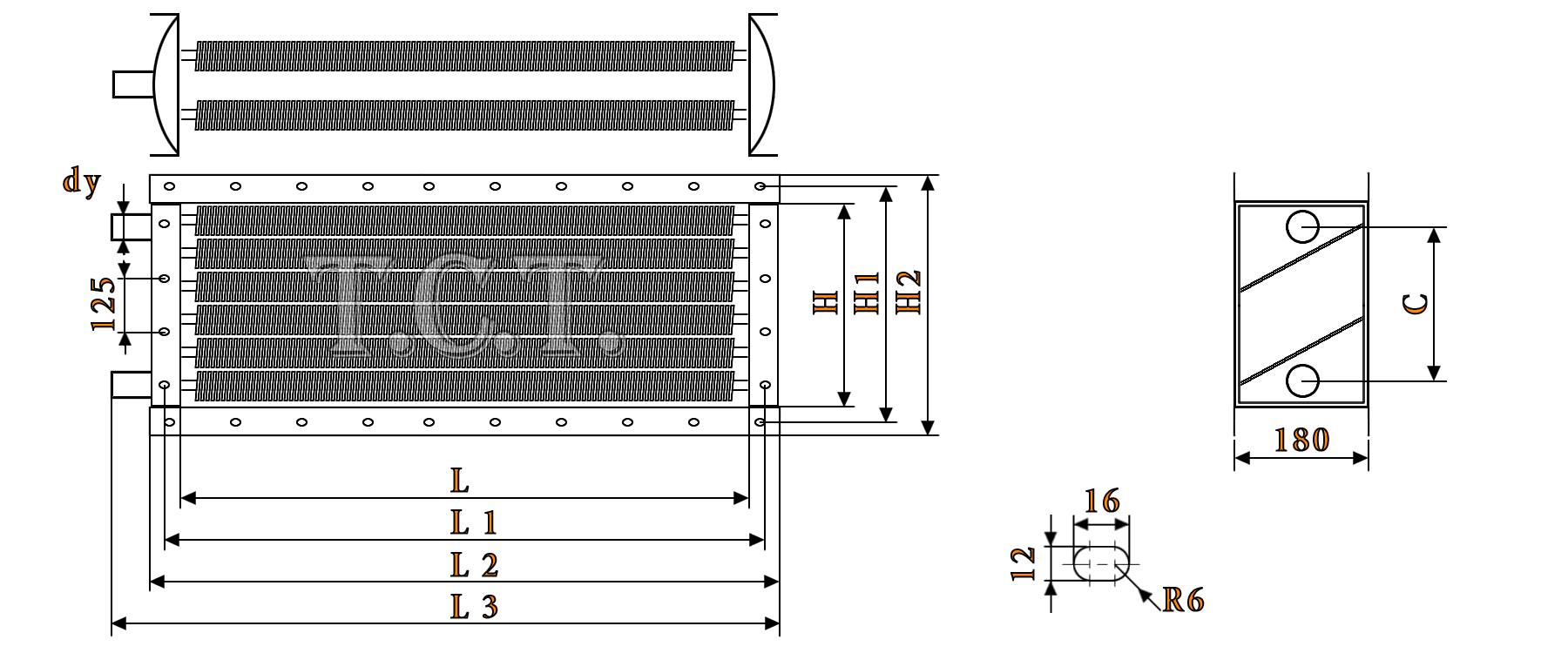

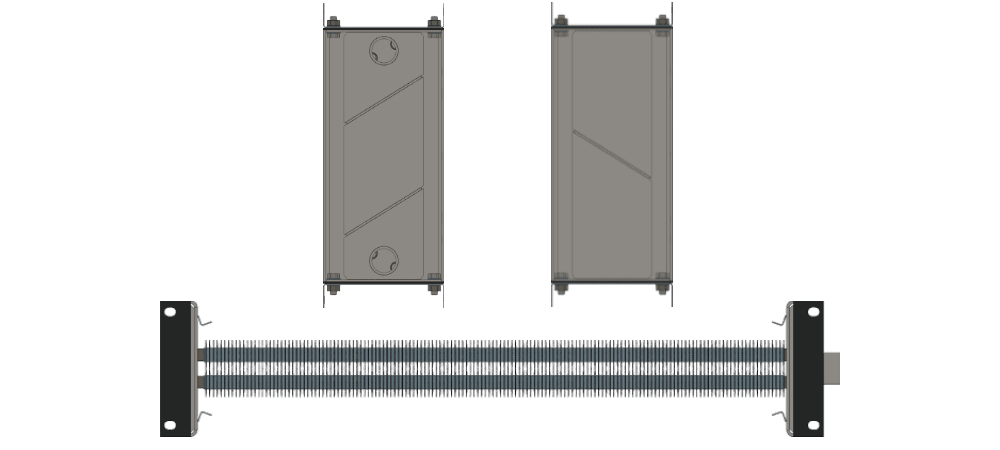

На чертеже калорифера КСк 2-3 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 2-3 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 780 | 828 | 852 | 917 | 378 | 426 | 450 | 313 | 32 |
Спецификация и стандарты калорифера КСк 2-3
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 2-3 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 2-3 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
