Калорифер КСк 2-11
Калорифер КСк 2-11
290 кВт
60 999 руб. с НДС
Калорифер КСк 2-11 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 2-11

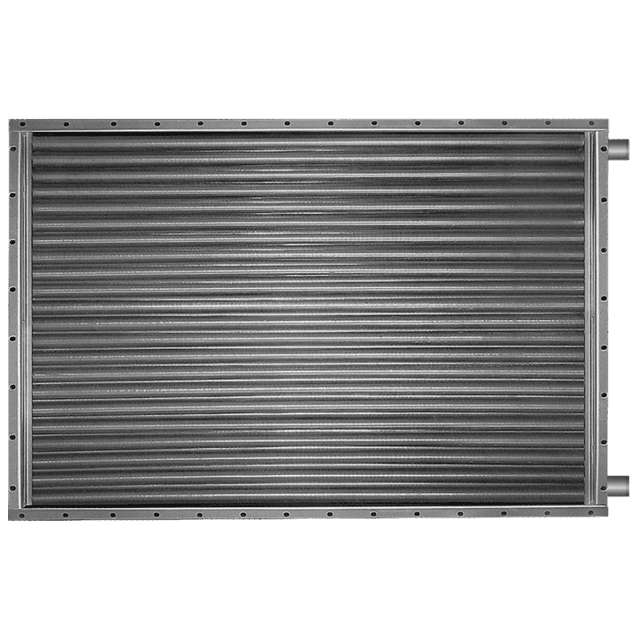

Водяной калорифер КСк 2-11 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 2-11 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 2-11 | от 10 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 2-11 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 2-11 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 16000 |
|---|---|
| Тепловая мощность калорифера, кВт | 290 |
| Площадь поверхности теплообмена, м2 | 57.1 |
| Площадь фронтального сечения, м2 | 1.66 |
| Объем воздухонагревателя, л | 13.4 |
| Количество рядов теплообменника | 2 |
| Количество теплообменных трубок | 47 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 50 |
| Масса, кг | 120 |
| Аэродинамическое сопротивление min, Па | 9 |
|---|---|
| Аэродинамическое сопротивление max, Па | 191 |
| Гидравлическое сопротивление min, кПа | 0.219 |
| Гидравлическое сопротивление max, кПа | 31.64 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 2.5 |
| Расход теплоносителя max, м3/час | 6.7 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 26.0 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 76.2 |

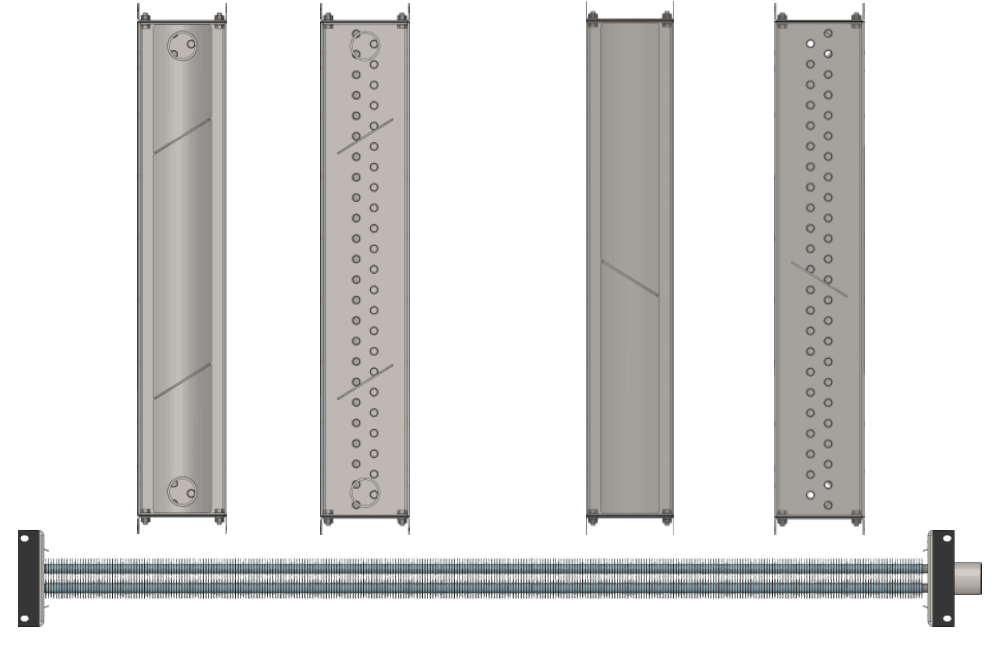

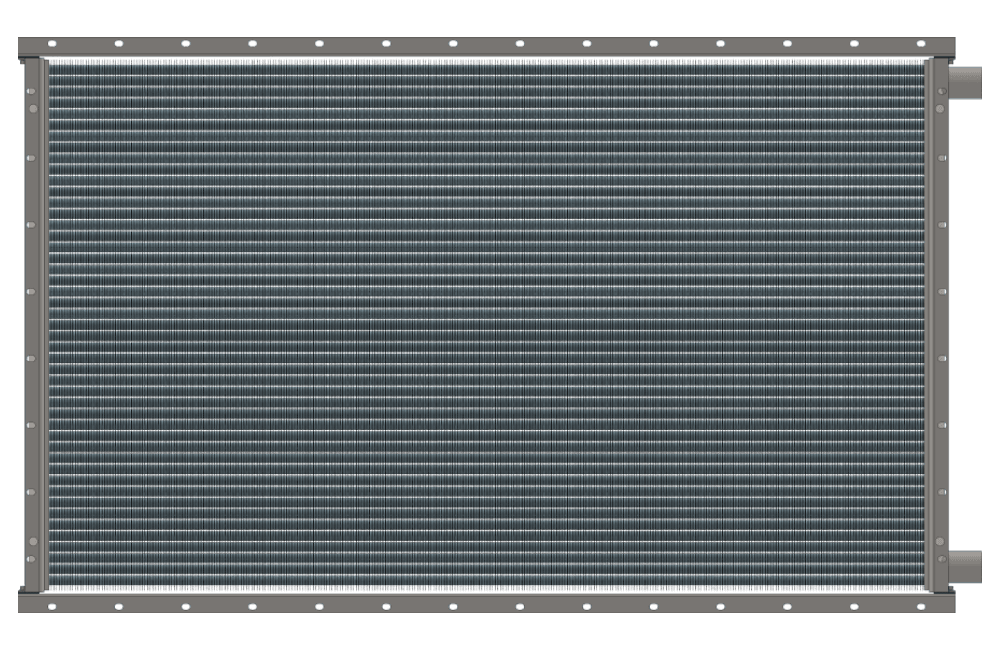

Конструкция калорифера КСк 2-11
Калорифер многоходовой КСк 2-11 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 2-11.
Таблица расчета и подбора водяного калорифера КСк 2-11
Ниже представлены расчетные данные водяного калорифера КСк 2-11 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 25000 | 32000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -25 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 49 | 93 | 100 | 107 | 111 | 147 | 157 | 162 | 175 |
| Температура воздуха на выходе из калорифера, °С | 38 | 32 | 26 | 23 | 32 | 25 | 18 | 15 | 28 | 21 | 18 | 12 |
| Расход теплоносителя, м³/ч | 2,5 | 2,8 | 3,2 | 3,4 | 3,2 | 3,6 | 4,1 | 4,3 | 3,6 | 4,2 | 4,4 | 5,0 |
| Гидравлическое сопротивление, кПа | 4,8 | 6,3 | 8,1 | 9,2 | 8,2 | 10,7 | 13,7 | 15,4 | 10,8 | 14,2 | 16,1 | 20,4 |
| Производительность по теплу, кВт | 224 | 256 | 290 | 308 | 291 | 333 | 377 | 399 | 335 | 383 | 408 | 459 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 49 | 62 | 66 | 71 | 74 | 93 | 100 | 107 | 111 |
| Температура воздуха на выходе из калорифера, °С | 36 | 30 | 24 | 21 | 33 | 27 | 20 | 17 | 30 | 24 | 17 | 14 |
| Расход теплоносителя, м³/ч | 3,1 | 3,6 | 4,1 | 4,3 | 3,5 | 4,1 | 4,6 | 4,9 | 4,0 | 4,6 | 5,3 | 5,6 |
| Гидравлическое сопротивление, кПа | 7,5 | 10,0 | 12,9 | 14,6 | 9,8 | 13,0 | 16,8 | 19,0 | 12,7 | 16,9 | 21,8 | 24,7 |
| Производительность по теплу, кВт | 214 | 246 | 280 | 298 | 244 | 281 | 320 | 340 | 278 | 320 | 364 | 387 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 26 | 28 | 29 | 30 | 41 | 44 | 46 | 47 | 62 | 66 | 69 | 71 |
| Температура воздуха на выходе из калорифера, °С | 39 | 33 | 31 | 28 | 35 | 29 | 26 | 23 | 32 | 26 | 23 | 20 |
| Расход теплоносителя, м³/ч | 3,4 | 4,0 | 4,3 | 4,6 | 4,0 | 4,6 | 5,0 | 5,3 | 4,6 | 5,3 | 5,7 | 6,0 |
| Гидравлическое сопротивление, кПа | 9,0 | 12,1 | 13,8 | 15,8 | 12,1 | 16,3 | 18,7 | 21,4 | 15,9 | 21,3 | 24,5 | 28,0 |
| Производительность по теплу, кВт | 178 | 206 | 221 | 236 | 207 | 240 | 257 | 274 | 237 | 274 | 294 | 314 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 22 | 24 | 25 | 26 | 32 | 35 | 36 | 37 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из калорифера, °С | 39 | 34 | 31 | 29 | 36 | 31 | 28 | 25 | 34 | 29 | 26 | 23 |
| Расход теплоносителя, м³/ч | 4,1 | 4,8 | 5,1 | 5,5 | 4,7 | 5,4 | 5,8 | 6,2 | 5,0 | 5,9 | 6,3 | 6,7 |
| Гидравлическое сопротивление, кПа | 12,7 | 17,2 | 19,8 | 22,7 | 16,1 | 21,8 | 25,2 | 28,9 | 19,1 | 25,8 | 29,7 | 34,2 |
| Производительность по теплу, кВт | 166 | 193 | 207 | 222 | 187 | 218 | 234 | 251 | 204 | 237 | 254 | 272 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 12 | 12 | 13 | 13 | 14 | 15 | 16 | 16 | 17 | 18 | 19 | 19 |
| Температура воздуха на выходе из калорифера, °С | 44 | 40 | 37 | 35 | 42 | 38 | 35 | 33 | 41 | 38 | 36 | 33 |
| Расход теплоносителя, м³/ч | 4,5 | 5,2 | 5,6 | 6,0 | 4,8 | 5,6 | 6,1 | 6,5 | 5,2 | 5,6 | 6,1 | 6,5 |
| Гидравлическое сопротивление, кПа | 14,9 | 20,3 | 23,5 | 27,0 | 17,3 | 23,7 | 27,5 | 31,7 | 19,9 | 23,4 | 27,4 | 31,6 |
| Производительность по теплу, кВт | 129 | 151 | 163 | 175 | 140 | 163 | 176 | 189 | 150 | 162 | 175 | 189 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 24 | 26 | 27 | 28 | 32 | 35 | 36 | 37 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 25 | 23 | 31 | 26 | 23 | 20 | 30 | 24 | 21 | 18 |
| Расход теплоносителя, м³/ч | 3,7 | 4,3 | 4,7 | 5,0 | 4,0 | 4,7 | 5,1 | 5,5 | 4,3 | 5,1 | 5,6 | 6,0 |
| Гидравлическое сопротивление, кПа | 9,8 | 13,7 | 16,1 | 18,7 | 11,9 | 16,6 | 19,5 | 22,6 | 14,0 | 19,5 | 22,9 | 26,6 |
| Производительность по теплу, кВт | 147 | 174 | 188 | 203 | 162 | 192 | 207 | 223 | 176 | 208 | 225 | 242 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 12 | 12 | 13 | 13 | 14 | 15 | 16 | 16 | 17 | 18 | 19 | 19 |
| Температура воздуха на выходе из калорифера, °С | 41 | 36 | 34 | 32 | 39 | 35 | 32 | 30 | 38 | 35 | 33 | 31 |
| Расход теплоносителя, м³/ч | 4,1 | 4,9 | 5,3 | 5,7 | 4,5 | 5,3 | 5,7 | 6,2 | 4,8 | 5,2 | 5,7 | 6,1 |
| Гидравлическое сопротивление, кПа | 12,7 | 17,7 | 20,7 | 24,0 | 14,9 | 20,8 | 24,0 | 27,9 | 17,2 | 20,1 | 23,8 | 27,7 |
| Производительность по теплу, кВт | 120 | 142 | 153 | 165 | 130 | 153 | 165 | 178 | 139 | 151 | 164 | 177 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 24 | 26 | 27 | 28 | 32 | 35 | 36 | 37 | 41 | 44 | 46 | 47 |
| Температура воздуха на выходе из калорифера, °С | 31 | 25 | 23 | 20 | 29 | 23 | 21 | 18 | 27 | 22 | 19 | 16 |
| Расход теплоносителя, м³/ч | 3,4 | 4,0 | 4,4 | 4,7 | 3,7 | 4,4 | 4,8 | 5,2 | 4,0 | 4,8 | 5,2 | 5,6 |
| Гидравлическое сопротивление, кПа | 8,3 | 11,8 | 14,0 | 16,3 | 10,0 | 14,3 | 16,9 | 19,7 | 11,8 | 16,8 | 19,9 | 23,2 |
| Производительность по теплу, кВт | 136 | 162 | 176 | 190 | 149 | 179 | 194 | 209 | 162 | 194 | 210 | 227 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 9 | 10 | 10 | 11 | 12 | 12 | 13 | 13 | 14 | 15 | 15 | 16 |
| Температура воздуха на выходе из калорифера, °С | 39 | 35 | 33 | 31 | 37 | 33 | 31 | 29 | 36 | 34 | 32 | 29 |
| Расход теплоносителя, м³/ч | 4,4 | 5,3 | 5,7 | 6,1 | 4,8 | 5,7 | 6,2 | 6,7 | 5,2 | 5,7 | 6,2 | 6,7 |
| Гидравлическое сопротивление, кПа | 13,9 | 19,9 | 23,2 | 27,4 | 16,5 | 23,9 | 28,0 | 32,6 | 19,4 | 23,2 | 27,8 | 32,6 |
| Производительность по теплу, кВт | 101 | 121 | 131 | 142 | 111 | 132 | 143 | 155 | 120 | 131 | 143 | 155 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 14000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 24 | 26 | 27 | 28 | 32 | 35 | 36 | 37 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 22 | 20 | 28 | 22 | 20 | 18 | 26 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 3,2 | 3,9 | 4,2 | 4,6 | 3,6 | 4,3 | 4,7 | 5,1 | 3,9 | 4,7 | 5,2 | 5,6 |
| Гидравлическое сопротивление, кПа | 7,2 | 10,6 | 12,7 | 15,0 | 9,1 | 13,4 | 15,9 | 19,0 | 11,0 | 16,2 | 19,4 | 22,9 |
| Производительность по теплу, кВт | 109 | 133 | 145 | 158 | 123 | 149 | 163 | 177 | 135 | 164 | 179 | 195 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5500 | 6000 | 6500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 9 | 9 |
| Температура воздуха на выходе из калорифера, °С | 39 | 35 | 33 | 32 | 38 | 34 | 32 | 30 | 37 | 35 | 33 | 31 |
| Расход теплоносителя, м³/ч | 4,5 | 5,5 | 5,9 | 6,5 | 4,8 | 5,8 | 6,4 | 6,9 | 5,1 | 5,6 | 6,1 | 6,7 |
| Гидравлическое сопротивление, кПа | 14,5 | 21,6 | 25,6 | 30,4 | 16,5 | 24,4 | 29,0 | 34,0 | 18,4 | 22,5 | 27,0 | 32,6 |
| Производительность по теплу, кВт | 78 | 95 | 104 | 113 | 83 | 101 | 110 | 120 | 88 | 97 | 107 | 117 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 12 | 12 | 13 | 13 | 14 | 15 | 16 | 16 | 17 | 19 | 19 | 20 |
| Температура воздуха на выходе из калорифера, °С | 29 | 24 | 22 | 20 | 27 | 23 | 21 | 18 | 26 | 22 | 19 | 17 |
| Расход теплоносителя, м³/ч | 3,0 | 3,6 | 4,0 | 4,4 | 3,2 | 3,9 | 4,3 | 4,7 | 3,4 | 4,2 | 4,6 | 5,1 |
| Гидравлическое сопротивление, кПа | 6,1 | 9,4 | 11,5 | 13,7 | 7,2 | 11,0 | 13,3 | 16,0 | 8,2 | 12,6 | 15,3 | 18,2 |
| Производительность по теплу, кВт | 85 | 105 | 115 | 126 | 92 | 113 | 125 | 136 | 98 | 121 | 133 | 146 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.
Габаритные размеры калорифера КСк 2-11

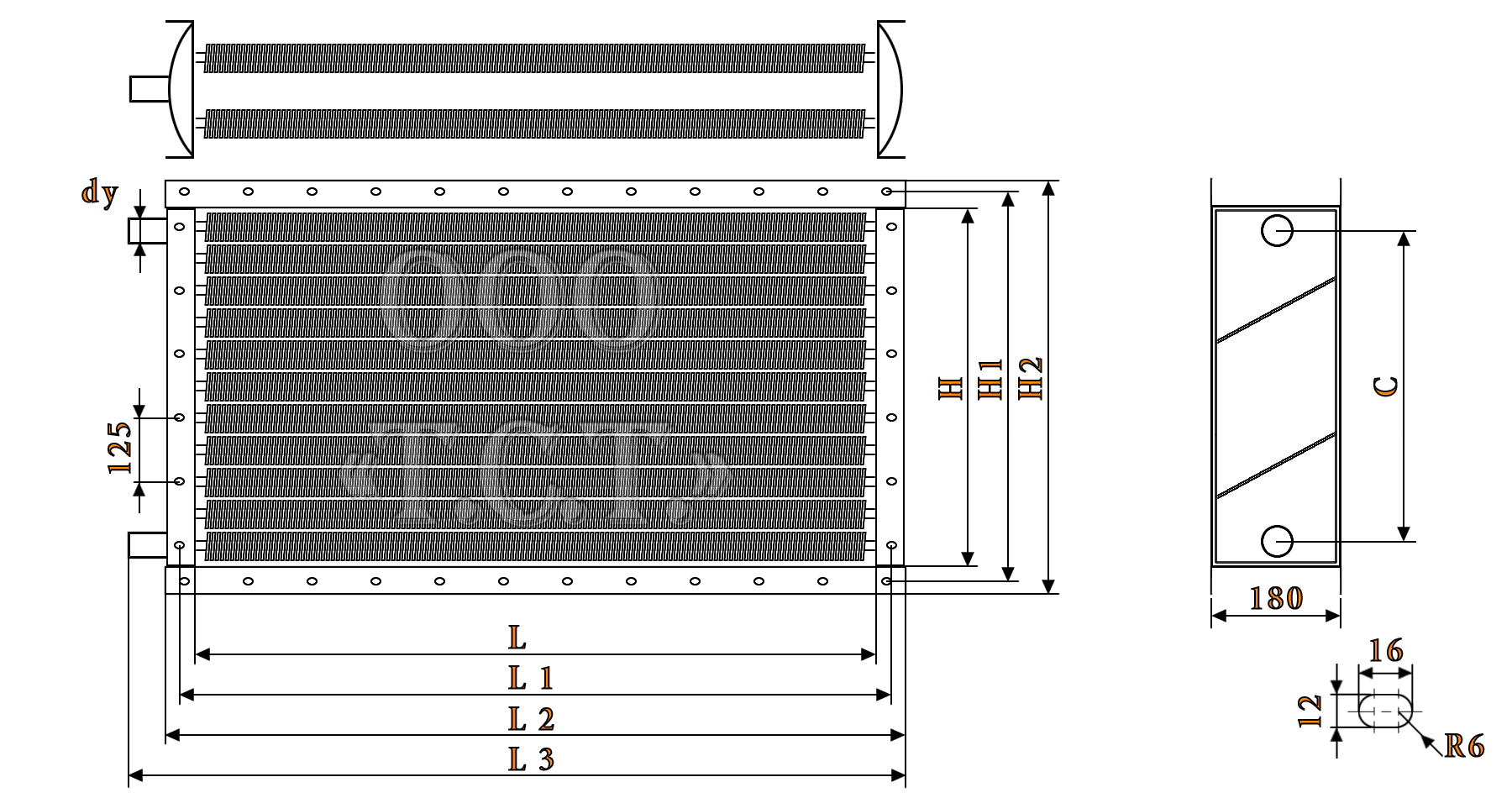

На чертеже калорифера КСк 2-11 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 2-11 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1000 | 1048 | 1072 | 902 | 50 |
Спецификация и стандарты калорифера КСк 2-11
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 2-11 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 2-11 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
