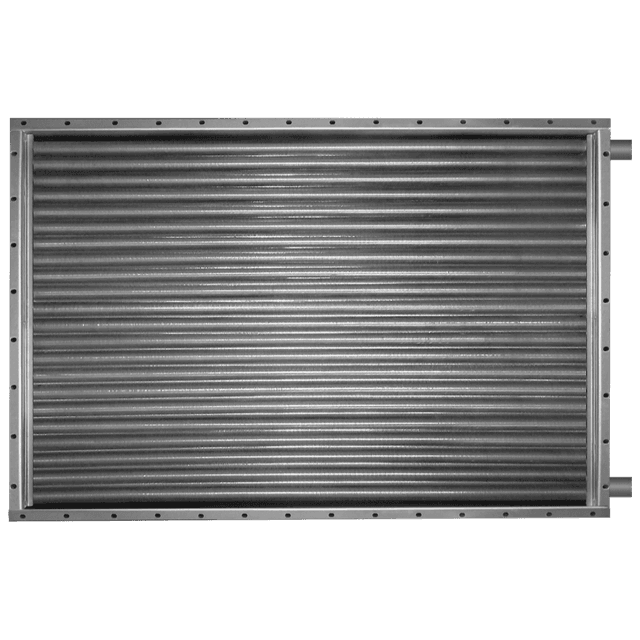

Калорифер КСк 4-11 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 4-11
Водяной калорифер КСк 4-11 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 4-11 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 4-11 | от 10 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 4-11 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 4-11 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 16000 |
|---|---|
| Тепловая мощность калорифера, кВт | 429 |
| Площадь поверхности теплообмена, м2 | 114.2 |
| Площадь фронтального сечения, м2 | 1.66 |
| Объем воздухонагревателя, л | 25.3 |
| Количество рядов теплообменника | 4 |
| Количество теплообменных трубок | 94 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 50 |
| Масса, кг | 206 |
| Аэродинамическое сопротивление min, Па | 18 |
|---|---|
| Аэродинамическое сопротивление max, Па | 390 |
| Гидравлическое сопротивление min, кПа | 0.371 |
| Гидравлическое сопротивление max, кПа | 53.11 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 3.5 |
| Расход теплоносителя max, м3/час | 11.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 21.6 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 73.6 |

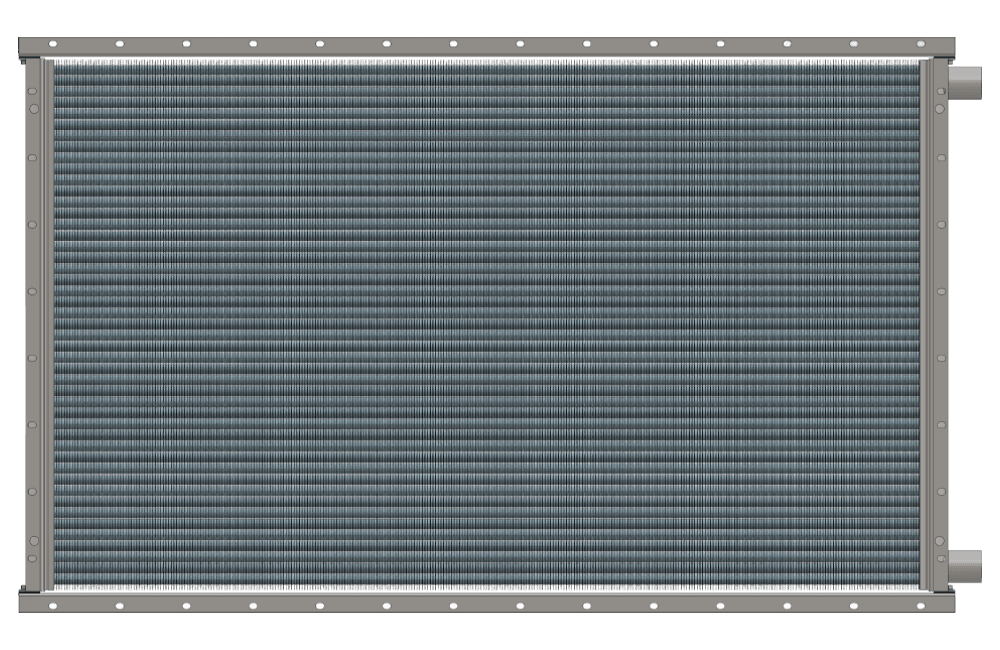

Конструкция калорифера КСк 4-11
Калорифер многоходовой КСк 4-11 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 4-11.
Таблица расчета и подбора водяного калорифера КСк 4-11
Ниже представлены расчетные данные водяного калорифера КСк 4-11 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 25500 | 32000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 84 | 90 | 97 | 104 | 198 | 212 | 227 | 245 | 299 | 321 | 344 | 371 |
| Температура воздуха на выходе из калорифера, °С | 56 | 52 | 48 | 44 | 50 | 45 | 40 | 35 | 47 | 42 | 36 | 31 |
| Расход теплоносителя, м³/ч | 3,5 | 4,1 | 4,6 | 5,2 | 5,0 | 5,7 | 6,5 | 7,3 | 5,9 | 6,7 | 7,6 | 8,6 |
| Гидравлическое сопротивление, кПа | 4,5 | 5,9 | 7,6 | 9,6 | 8,8 | 11,6 | 14,9 | 19,0 | 12,2 | 16,1 | 20,7 | 26,3 |
| Производительность по теплу, кВт | 329 | 378 | 429 | 483 | 463 | 531 | 603 | 680 | 546 | 626 | 710 | 800 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 84 | 90 | 97 | 104 | 127 | 135 | 145 | 157 | 198 | 212 | 227 | 245 |
| Температура воздуха на выходе из калорифера, °С | 53 | 49 | 45 | 41 | 50 | 46 | 42 | 37 | 47 | 42 | 38 | 33 |
| Расход теплоносителя, м³/ч | 4,5 | 5,2 | 5,9 | 6,7 | 5,3 | 6,1 | 7,0 | 7,9 | 6,3 | 7,3 | 8,3 | 9,4 |
| Гидравлическое сопротивление, кПа | 6,8 | 9,0 | 11,8 | 15,1 | 9,5 | 12,6 | 16,9 | 21,0 | 13,5 | 18,0 | 23,4 | 29,9 |
| Производительность по теплу, кВт | 312 | 360 | 411 | 465 | 369 | 425 | 485 | 549 | 440 | 508 | 579 | 656 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 53 | 57 | 61 | 66 | 84 | 90 | 97 | 104 | 127 | 135 | 145 | 157 |
| Температура воздуха на выходе из калорифера, °С | 54 | 51 | 47 | 43 | 51 | 47 | 43 | 39 | 48 | 44 | 40 | 35 |
| Расход теплоносителя, м³/ч | 4,8 | 5,5 | 6,3 | 7,2 | 5,7 | 6,7 | 7,6 | 8,7 | 6,9 | 7,9 | 9,0 | 10,2 |
| Гидравлическое сопротивление, кПа | 7,4 | 10,0 | 13,1 | 17,0 | 10,8 | 14,5 | 19,1 | 24,8 | 15,1 | 20,2 | 26,6 | 34,4 |
| Производительность по теплу, кВт | 249 | 289 | 331 | 376 | 300 | 348 | 399 | 454 | 355 | 411 | 471 | 536 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 46 | 49 | 53 | 57 | 66 | 70 | 76 | 81 | 84 | 90 | 97 | 104 |
| Температура воздуха на выходе из калорифера, °С | 54 | 51 | 47 | 44 | 52 | 48 | 44 | 40 | 50 | 46 | 42 | 38 |
| Расход теплоносителя, м³/ч | 5,6 | 6,5 | 7,5 | 8,6 | 6,5 | 7,6 | 8,7 | 9,9 | 7,2 | 8,4 | 9,6 | 11,0 |
| Гидравлическое сопротивление, кПа | 10,1 | 13,7 | 18,1 | 23,6 | 13,6 | 18,5 | 24,4 | 31,8 | 16,7 | 22,7 | 29,9 | 39,0 |
| Производительность по теплу, кВт | 228 | 265 | 305 | 348 | 265 | 308 | 355 | 404 | 293 | 341 | 392 | 447 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 34 | 35 | 37 | 40 | 43 | 44 | 46 | 49 | 53 | 55 |
| Температура воздуха на выходе из калорифера, °С | 56 | 53 | 50 | 48 | 54 | 51 | 48 | 46 | 53 | 50 | 46 | 44 |
| Расход теплоносителя, м³/ч | 6,3 | 7,4 | 8,5 | 9,1 | 7,0 | 8,2 | 9,4 | 10,1 | 7,6 | 8,9 | 10,4 | 11,1 |
| Гидравлическое сопротивление, кПа | 12,6 | 17,3 | 23,2 | 26,5 | 15,5 | 21,2 | 28,3 | 32,5 | 18,5 | 25,3 | 34,0 | 38,8 |
| Производительность по теплу, кВт | 183 | 215 | 248 | 266 | 203 | 238 | 275 | 294 | 222 | 260 | 301 | 322 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 66 | 70 | 76 | 81 | 84 | 90 | 97 | 104 | 104 | 112 | 120 | 129 |
| Температура воздуха на выходе из калорифера, °С | 45 | 41 | 37 | 34 | 43 | 40 | 36 | 31 | 42 | 38 | 34 | 30 |
| Расход теплоносителя, м³/ч | 5,7 | 6,7 | 7,8 | 9,0 | 6,3 | 7,4 | 8,6 | 9,9 | 6,8 | 8,1 | 9,4 | 10,8 |
| Гидравлическое сопротивление, кПа | 10,1 | 14,1 | 19,3 | 25,5 | 12,4 | 17,4 | 23,6 | 31,3 | 14,8 | 20,7 | 28,1 | 37,3 |
| Производительность по теплу, кВт | 230 | 272 | 317 | 365 | 254 | 301 | 351 | 404 | 278 | 329 | 383 | 442 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 34 | 36 | 37 | 40 | 43 | 46 | 46 | 49 | 53 | 57 |
| Температура воздуха на выходе из калорифера, °С | 52 | 49 | 46 | 43 | 50 | 47 | 44 | 41 | 49 | 46 | 43 | 39 |
| Расход теплоносителя, м³/ч | 5,9 | 7,0 | 8,1 | 9,3 | 6,5 | 7,7 | 8,9 | 10,3 | 7,1 | 8,4 | 9,8 | 11,3 |
| Гидравлическое сопротивление, кПа | 10,9 | 15,2 | 20,4 | 27,0 | 13,4 | 18,5 | 25,1 | 33,4 | 16,0 | 22,2 | 30,3 | 39,9 |
| Производительность по теплу, кВт | 171 | 202 | 234 | 270 | 190 | 223 | 260 | 299 | 207 | 244 | 284 | 327 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13500 | 16000 | 18500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 62 | 66 | 71 | 76 | 84 | 90 | 97 | 104 | 110 | 117 | 126 | 136 |
| Температура воздуха на выходе из калорифера, °С | 42 | 38 | 35 | 31 | 40 | 36 | 32 | 28 | 39 | 35 | 31 | 26 |
| Расход теплоносителя, м³/ч | 5,1 | 6,1 | 7,1 | 8,3 | 5,8 | 6,9 | 8,1 | 9,4 | 6,4 | 7,7 | 9,1 | 10,5 |
| Гидравлическое сопротивление, кПа | 8,1 | 11,6 | 16,0 | 21,5 | 10,5 | 15,0 | 20,7 | 27,8 | 13,0 | 18,7 | 25,9 | 34,6 |
| Производительность по теплу, кВт | 207 | 247 | 290 | 336 | 235 | 281 | 330 | 383 | 262 | 313 | 368 | 427 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 33 | 34 | 37 | 40 | 41 | 43 | 46 | 49 | 51 | 53 |
| Температура воздуха на выходе из калорифера, °С | 47 | 45 | 43 | 42 | 46 | 43 | 41 | 40 | 45 | 42 | 40 | 39 |
| Расход теплоносителя, м³/ч | 6,7 | 8,1 | 8,8 | 9,5 | 7,5 | 8,9 | 9,7 | 10,5 | 8,1 | 9,8 | 10,6 | 11,5 |
| Гидравлическое сопротивление, кПа | 14,1 | 20,1 | 23,8 | 27,8 | 17,3 | 24,6 | 29,3 | 34,0 | 20,6 | 29,6 | 34,9 | 40,8 |
| Производительность по теплу, кВт | 157 | 187 | 203 | 220 | 173 | 207 | 225 | 243 | 190 | 227 | 246 | 266 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14750 | 16000 | 17250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 72 | 78 | 83 | 90 | 84 | 90 | 97 | 104 | 96 | 103 | 111 | 119 |
| Температура воздуха на выходе из калорифера, °С | 37 | 33 | 30 | 26 | 36 | 32 | 29 | 25 | 35 | 31 | 28 | 24 |
| Расход теплоносителя, м³/ч | 5,7 | 6,9 | 8,3 | 9,7 | 6,1 | 7,4 | 8,8 | 10,3 | 6,4 | 7,8 | 9,3 | 10,9 |
| Гидравлическое сопротивление, кПа | 10,1 | 14,9 | 21,2 | 28,9 | 11,5 | 17,0 | 24,0 | 32,7 | 12,9 | 18,9 | 26,9 | 36,8 |
| Производительность по теплу, кВт | 200 | 242 | 288 | 337 | 212 | 258 | 306 | 358 | 225 | 273 | 324 | 379 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 24 | 25 | 26 | 27 | 29 | 30 | 31 | 32 | 36 | 37 | 38 | 39 |
| Температура воздуха на выходе из калорифера, °С | 44 | 43 | 42 | 41 | 43 | 42 | 41 | 39 | 42 | 41 | 40 | 38 |
| Расход теплоносителя, м³/ч | 7,5 | 8,2 | 9,0 | 9,9 | 8,2 | 9,0 | 9,9 | 10,8 | 8,9 | 9,8 | 10,8 | 11,8 |
| Гидравлическое сопротивление, кПа | 17,0 | 20,6 | 24,9 | 29,9 | 20,5 | 24,8 | 29,9 | 35,8 | 24,0 | 29,4 | 35,8 | 42,8 |
| Производительность по теплу, кВт | 130 | 143 | 157 | 172 | 142 | 157 | 173 | 189 | 155 | 171 | 188 | 205 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13000 | 16000 | 17500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 57 | 62 | 66 | 69 | 84 | 90 | 97 | 100 | 99 | 106 | 114 | 118 |
| Температура воздуха на выходе из калорифера, °С | 34 | 31 | 27 | 25 | 32 | 29 | 25 | 23 | 31 | 28 | 24 | 22 |
| Расход теплоносителя, м³/ч | 5,6 | 6,9 | 8,3 | 9,0 | 6,5 | 8,1 | 9,7 | 10,6 | 7,0 | 8,6 | 10,4 | 11,3 |
| Гидравлическое сопротивление, кПа | 9,6 | 14,6 | 21,1 | 25,0 | 12,9 | 19,9 | 29,1 | 34,5 | 14,9 | 22,8 | 33,2 | 39,4 |
| Производительность по теплу, кВт | 162 | 200 | 241 | 263 | 189 | 234 | 283 | 308 | 203 | 251 | 302 | 329 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.
Габаритные размеры калорифера КСк 4-11

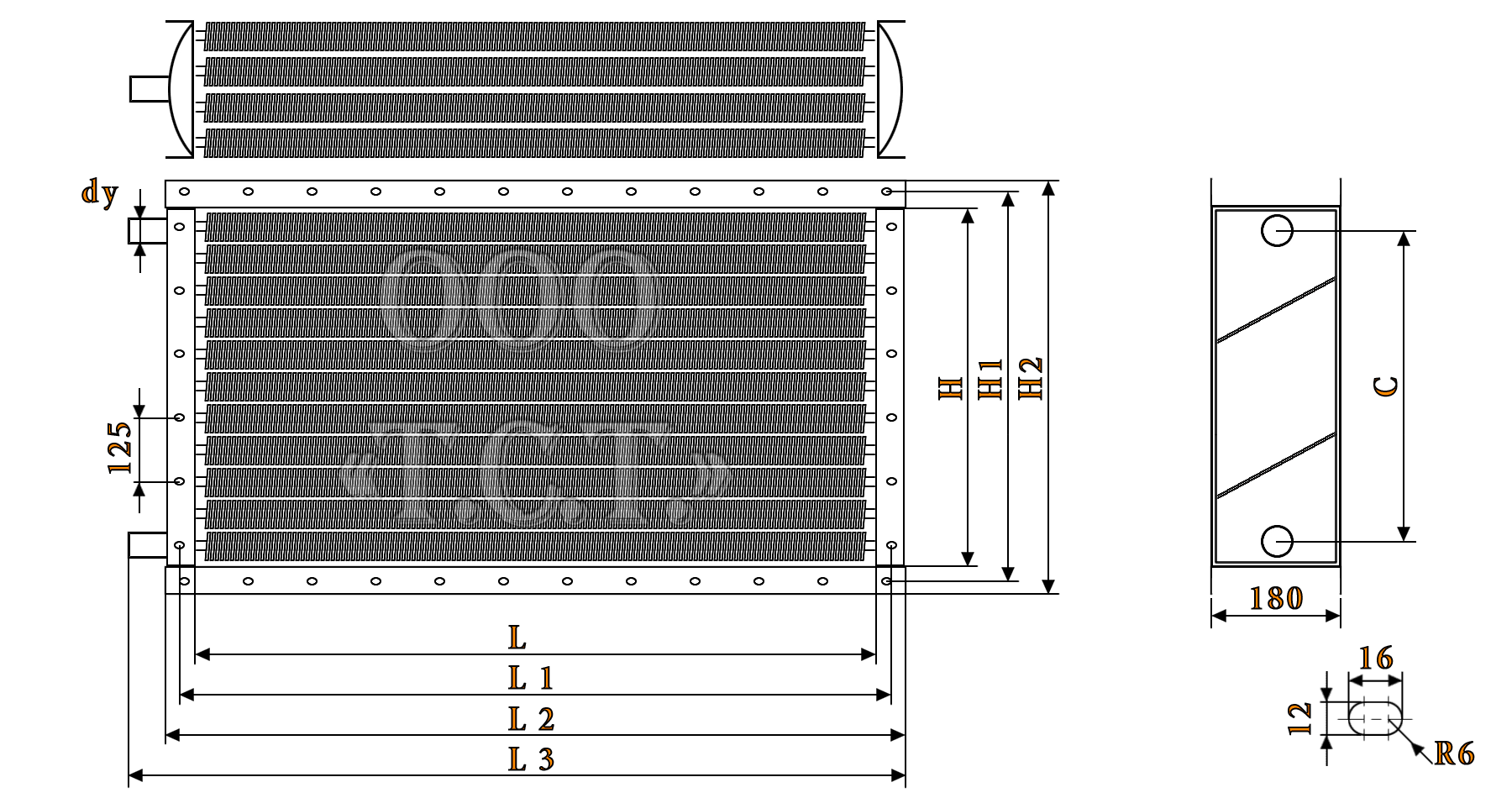

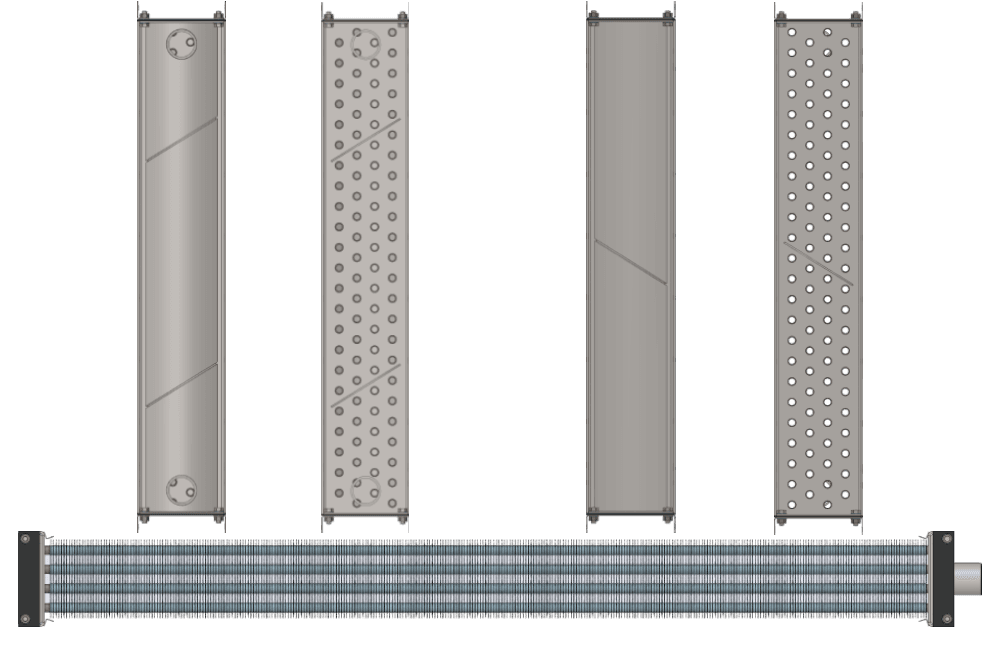

На чертеже калорифера КСк 4-11 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 4-11 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1000 | 1048 | 1072 | 902 | 50 |
Спецификация и стандарты калорифера КСк 4-11
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 4-11 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 4-11 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
