Калорифер КСк 3-11
Калорифер КСк 3-11
373 кВт
70 870 руб. с НДС
Калорифер КСк 3-11 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 3-11

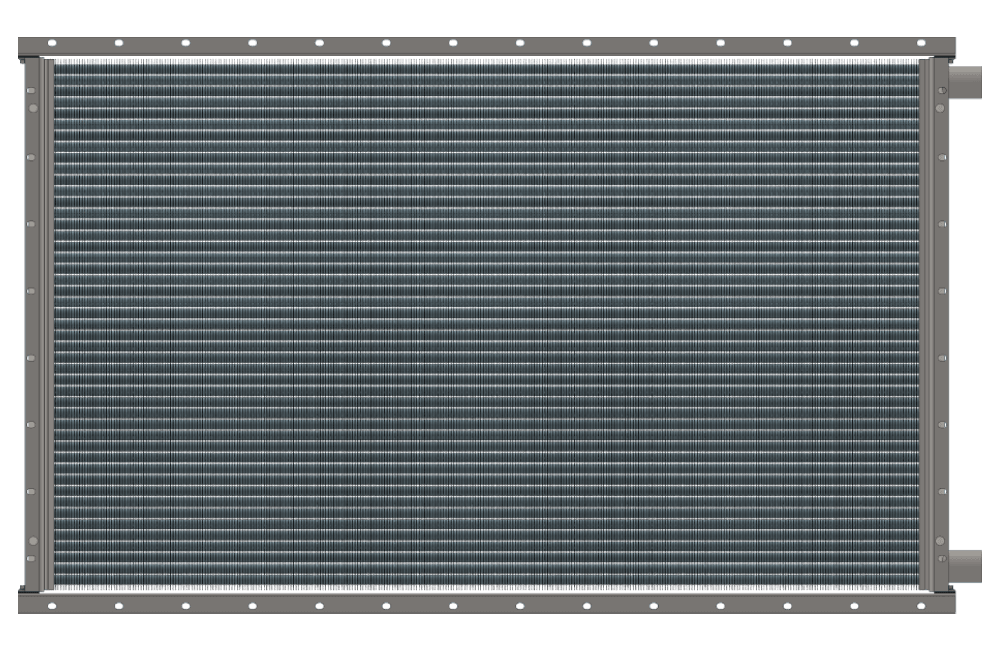

Водяной калорифер КСк 3-11 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 3-11 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | под изготовление |
|---|---|
| Срок производства КСк 3-11 | от 10 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 3-11 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 3-11 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 16000 |
|---|---|
| Тепловая мощность калорифера, кВт | 373 |
| Площадь поверхности теплообмена, м2 | 86.2 |
| Площадь фронтального сечения, м2 | 1.66 |
| Объем воздухонагревателя, л | 19.0 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 71 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 50 |
| Масса, кг | 163 |
| Аэродинамическое сопротивление min, Па | 13 |
|---|---|
| Аэродинамическое сопротивление max, Па | 273 |
| Гидравлическое сопротивление min, кПа | 0.346 |
| Гидравлическое сопротивление max, кПа | 49.34 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 3.1 |
| Расход теплоносителя max, м3/час | 10.0 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 23.8 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 75.0 |

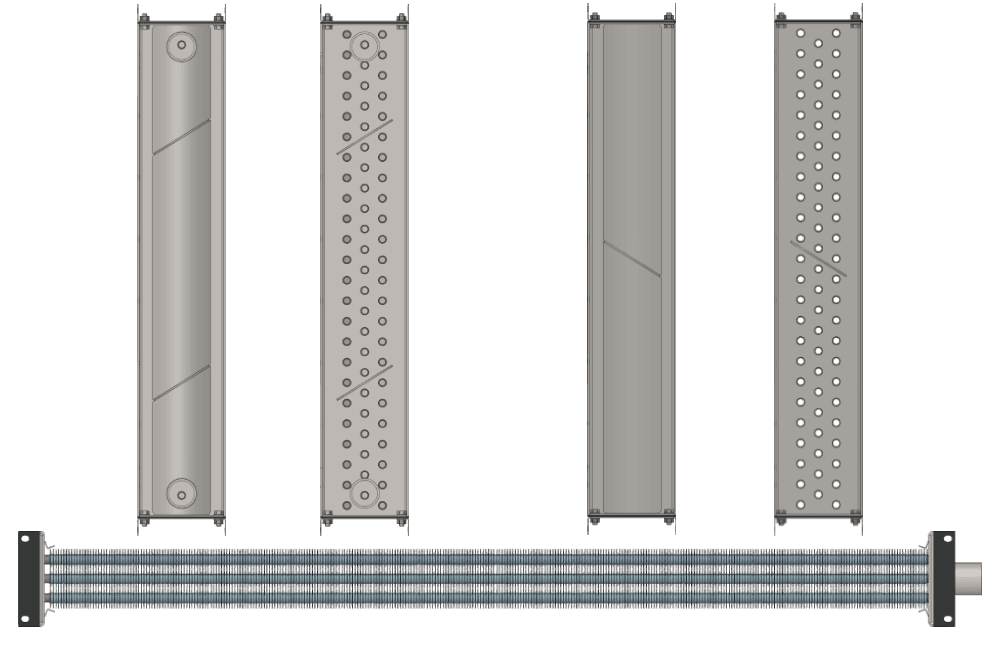

Конструкция калорифера КСк 3-11
Калорифер многоходовой КСк 3-11 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 3-11.
Таблица расчета и подбора водяного калорифера КСк 3-11
Ниже представлены расчетные данные водяного калорифера КСк 3-11 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 25000 | 32000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 59 | 63 | 68 | 73 | 133 | 143 | 153 | 165 | 210 | 224 | 241 | 259 |
| Температура воздуха на выходе из калорифера, °С | 49 | 44 | 39 | 34 | 42 | 37 | 31 | 25 | 39 | 33 | 27 | 20 |
| Расход теплоносителя, м³/ч | 3,1 | 3,6 | 4,1 | 4,6 | 4,2 | 4,8 | 5,4 | 6,1 | 4,9 | 5,6 | 6,4 | 7,2 |
| Гидравлическое сопротивление, кПа | 5,4 | 7,1 | 9,2 | 11,7 | 9,9 | 13,0 | 16,7 | 21,2 | 13,6 | 17,9 | 23,1 | 29,2 |
| Производительность по теплу, кВт | 287 | 328 | 373 | 419 | 386 | 442 | 502 | 565 | 453 | 519 | 589 | 662 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 16000 | 20000 | 25000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 59 | 63 | 68 | 73 | 89 | 95 | 102 | 110 | 133 | 143 | 153 | 165 |
| Температура воздуха на выходе из калорифера, °С | 47 | 42 | 37 | 32 | 43 | 38 | 33 | 27 | 40 | 35 | 29 | 23 |
| Расход теплоносителя, м³/ч | 4,0 | 4,6 | 5,2 | 5,9 | 4,6 | 5,3 | 6,0 | 6,8 | 5,3 | 6,1 | 7,0 | 7,9 |
| Гидравлическое сопротивление, кПа | 8,4 | 11,1 | 14,5 | 18,5 | 11,4 | 15,1 | 19,6 | 25,1 | 15,3 | 20,3 | 26,4 | 33,8 |
| Производительность по теплу, кВт | 273 | 314 | 358 | 405 | 317 | 366 | 417 | 471 | 368 | 424 | 483 | 547 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12500 | 16000 | 20000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 37 | 40 | 43 | 46 | 59 | 63 | 68 | 73 | 89 | 95 | 102 | 110 |
| Температура воздуха на выходе из калорифера, °С | 48 | 44 | 40 | 35 | 45 | 40 | 35 | 30 | 42 | 37 | 31 | 26 |
| Расход теплоносителя, м³/ч | 4,2 | 5,0 | 5,7 | 6,4 | 5,1 | 5,9 | 6,7 | 7,6 | 5,9 | 6,8 | 7,8 | 8,9 |
| Гидравлическое сопротивление, кПа | 9,6 | 12,8 | 16,8 | 21,7 | 13,5 | 18,1 | 23,8 | 30,9 | 18,3 | 24,6 | 32,2 | 41,6 |
| Производительность по теплу, кВт | 222 | 257 | 294 | 334 | 263 | 305 | 349 | 397 | 306 | 355 | 407 | 462 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 11500 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 32 | 34 | 37 | 40 | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 |
| Температура воздуха на выходе из калорифера, °С | 49 | 45 | 41 | 37 | 47 | 42 | 38 | 33 | 45 | 40 | 35 | 30 |
| Расход теплоносителя, м³/ч | 4,1 | 4,7 | 5,4 | 6,1 | 4,6 | 5,4 | 6,1 | 7,0 | 5,1 | 5,9 | 6,7 | 7,6 |
| Гидравлическое сопротивление, кПа | 8,5 | 11,4 | 15,0 | 19,4 | 11,2 | 15,0 | 19,8 | 25,5 | 13,5 | 18,1 | 23,8 | 30,7 |
| Производительность по теплу, кВт | 209 | 242 | 278 | 315 | 240 | 278 | 319 | 362 | 263 | 305 | 349 | 397 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 31 | 32 | 34 | 37 | 38 |
| Температура воздуха на выходе из калорифера, °С | 51 | 47 | 44 | 42 | 49 | 45 | 42 | 40 | 48 | 44 | 40 | 37 |
| Расход теплоносителя, м³/ч | 5,8 | 6,8 | 7,8 | 8,4 | 6,4 | 7,5 | 8,6 | 9,2 | 7,0 | 8,1 | 9,4 | 10,1 |
| Гидравлическое сопротивление, кПа | 17,2 | 23,5 | 31,3 | 35,9 | 20,8 | 28,5 | 38,0 | 43,6 | 24,6 | 33,8 | 44,7 | 51,6 |
| Производительность по теплу, кВт | 168 | 196 | 227 | 243 | 185 | 216 | 249 | 267 | 201 | 235 | 271 | 290 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 | 73 | 78 | 84 | 90 |
| Температура воздуха на выходе из калорифера, °С | 40 | 35 | 31 | 26 | 38 | 33 | 29 | 24 | 37 | 32 | 27 | 22 |
| Расход теплоносителя, м³/ч | 5,0 | 6,0 | 6,9 | 8,0 | 5,5 | 6,5 | 7,6 | 8,8 | 6,0 | 7,1 | 8,2 | 9,5 |
| Гидравлическое сопротивление, кПа | 12,9 | 18,1 | 24,6 | 32,5 | 15,5 | 21,7 | 29,4 | 39,1 | 18,2 | 25,6 | 34,7 | 45,8 |
| Производительность по теплу, кВт | 203 | 241 | 281 | 323 | 223 | 264 | 308 | 354 | 242 | 286 | 334 | 384 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 10250 | 11000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 30 | 32 | 34 | 37 |
| Температура воздуха на выходе из калорифера, °С | 47 | 44 | 40 | 37 | 46 | 42 | 38 | 34 | 45 | 41 | 37 | 33 |
| Расход теплоносителя, м³/ч | 5,4 | 6,4 | 7,4 | 8,5 | 6,0 | 7,0 | 8,1 | 9,4 | 6,3 | 7,4 | 8,6 | 9,8 |
| Гидравлическое сопротивление, кПа | 14,7 | 20,6 | 27,8 | 36,6 | 17,8 | 24,9 | 33,6 | 44,3 | 19,7 | 27,5 | 37,3 | 49,2 |
| Производительность по теплу, кВт | 156 | 184 | 214 | 246 | 172 | 203 | 236 | 271 | 181 | 213 | 248 | 285 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 18500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 | 77 | 82 | 88 | 95 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 28 | 23 | 35 | 30 | 26 | 21 | 34 | 29 | 24 | 19 |
| Расход теплоносителя, м³/ч | 4,7 | 5,6 | 6,5 | 7,5 | 5,1 | 6,1 | 7,2 | 8,3 | 5,6 | 6,7 | 7,9 | 9,2 |
| Гидравлическое сопротивление, кПа | 10,9 | 15,6 | 21,4 | 28,8 | 13,1 | 18,7 | 25,8 | 34,6 | 16,0 | 22,8 | 31,4 | 42,4 |
| Производительность по теплу, кВт | 188 | 225 | 264 | 305 | 206 | 246 | 289 | 335 | 228 | 272 | 319 | 370 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 9000 | 10250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 26 | 28 | 29 | 30 |
| Температура воздуха на выходе из калорифера, °С | 45 | 42 | 38 | 37 | 43 | 40 | 38 | 37 | 42 | 38 | 37 | 35 |
| Расход теплоносителя, м³/ч | 5,7 | 6,8 | 8,0 | 8,6 | 6,2 | 7,4 | 8,1 | 8,7 | 6,8 | 8,2 | 8,9 | 9,5 |
| Гидравлическое сопротивление, кПа | 16,2 | 22,9 | 31,5 | 36,9 | 19,2 | 27,3 | 32,3 | 37,8 | 23,1 | 33,2 | 39,1 | 45,4 |
| Производительность по теплу, кВт | 131 | 157 | 184 | 199 | 143 | 171 | 186 | 201 | 158 | 188 | 205 | 221 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 14000 | 16000 | 17250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 46 | 49 | 53 | 57 | 59 | 63 | 68 | 73 | 68 | 72 | 78 | 84 |
| Температура воздуха на выходе из калорифера, °С | 33 | 29 | 24 | 20 | 32 | 27 | 22 | 18 | 31 | 26 | 21 | 17 |
| Расход теплоносителя, м³/ч | 4,9 | 6,0 | 7,1 | 8,3 | 5,4 | 6,5 | 7,7 | 9,0 | 5,7 | 6,9 | 8,1 | 9,5 |
| Гидравлическое сопротивление, кПа | 12,0 | 17,6 | 24,9 | 34,0 | 14,4 | 21,1 | 29,8 | 40,7 | 15,9 | 23,6 | 33,1 | 45,3 |
| Производительность по теплу, кВт | 170 | 206 | 245 | 286 | 186 | 226 | 268 | 314 | 196 | 238 | 283 | 331 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 7000 | 8000 | 9000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Температура воздуха на выходе из калорифера, °С | 42 | 39 | 38 | 36 | 41 | 38 | 36 | 35 | 40 | 38 | 36 | 35 |
| Расход теплоносителя, м³/ч | 6,3 | 7,5 | 8,3 | 9,0 | 6,9 | 8,4 | 9,1 | 10,0 | 7,6 | 8,3 | 9,2 | 10,0 |
| Гидравлическое сопротивление, кПа | 19,2 | 28,1 | 33,6 | 40,1 | 23,5 | 34,4 | 41,1 | 48,9 | 28,1 | 34,1 | 41,5 | 49,6 |
| Производительность по теплу, кВт | 108 | 131 | 143 | 156 | 120 | 145 | 159 | 173 | 131 | 144 | 159 | 173 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 14000 | 16000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 35 | 37 | 40 | 41 | 46 | 49 | 53 | 55 | 59 | 63 | 68 | 70 |
| Температура воздуха на выходе из калорифера, °С | 31 | 27 | 23 | 21 | 29 | 25 | 21 | 19 | 28 | 24 | 19 | 17 |
| Расход теплоносителя, м³/ч | 4,7 | 5,8 | 7,0 | 7,7 | 5,3 | 6,5 | 7,8 | 8,5 | 5,8 | 7,1 | 8,6 | 9,4 |
| Гидравлическое сопротивление, кПа | 10,9 | 16,8 | 24,2 | 28,8 | 13,6 | 20,9 | 30,1 | 35,9 | 16,4 | 24,9 | 36,4 | 43,2 |
| Производительность по теплу, кВт | 136 | 168 | 203 | 221 | 152 | 188 | 226 | 246 | 166 | 206 | 248 | 270 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

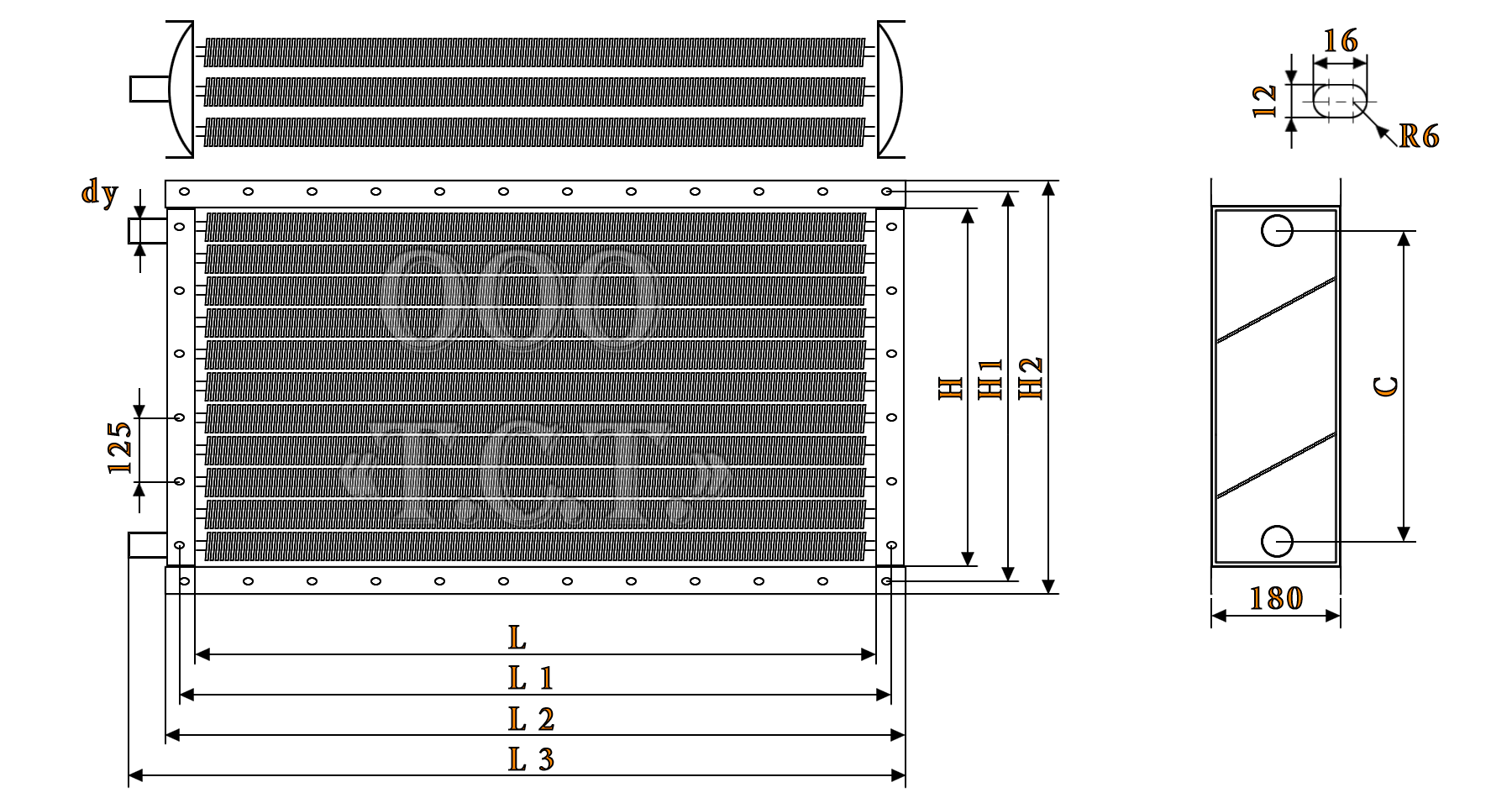

Габаритные размеры калорифера КСк 3-11
На чертеже калорифера КСк 3-11 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 3-11 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1655 | 1703 | 1727 | 1792 | 1000 | 1048 | 1072 | 902 | 50 |
Спецификация и стандарты калорифера КСк 3-11
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 3-11 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 3-11 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
