Калорифер КСк 3-7

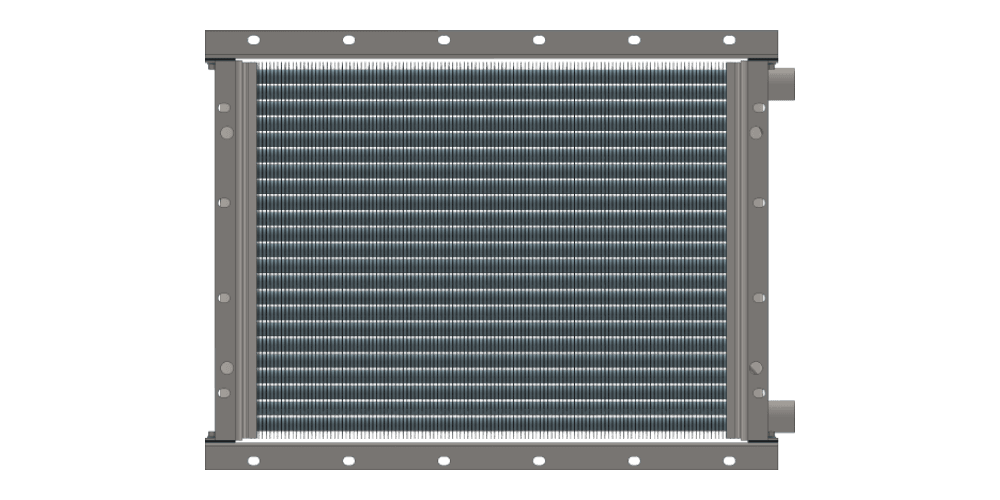

Калорифер КСк 3-7
68 кВт
19 283 руб. с НДС
Калорифер КСк 3-7 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 3-7
Водяной калорифер КСк 3-7 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 3-7 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | в наличии |
|---|---|
| Срок производства КСк 3-7 | от 5 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 3-7 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 3-7 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 3150 |
|---|---|
| Тепловая мощность калорифера, кВт | 68 |
| Площадь поверхности теплообмена, м2 | 16.9 |
| Площадь фронтального сечения, м2 | 0.329 |
| Объем воздухонагревателя, л | 4.7 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 35 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 43 |
| Аэродинамическое сопротивление min, Па | 13 |
|---|---|
| Аэродинамическое сопротивление max, Па | 273 |
| Гидравлическое сопротивление min, кПа | 0.128 |
| Гидравлическое сопротивление max, кПа | 18.44 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 0.6 |
| Расход теплоносителя max, м3/час | 2.8 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 23.8 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 75.0 |

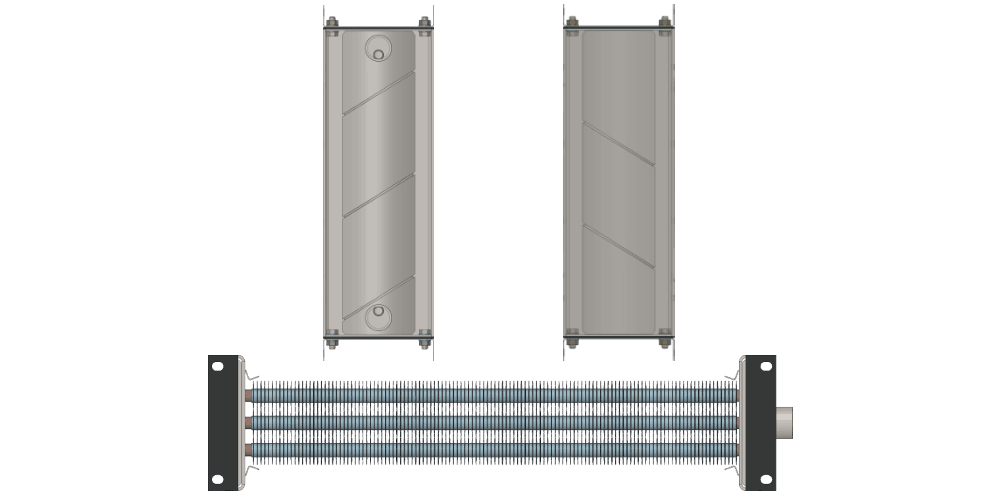

Конструкция калорифера КСк 3-7
Калорифер многоходовой КСк 3-7 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 3-7.
Таблица расчета и подбора водяного калорифера КСк 3-7
Ниже представлены расчетные данные водяного калорифера КСк 3-7 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 67 | 72 | 136 | 145 | 156 | 168 | 207 | 222 | 238 | 256 |
| Температура воздуха на выходе из калорифера, °С | 45 | 40 | 34 | 29 | 38 | 32 | 26 | 20 | 35 | 29 | 23 | 16 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,8 | 1,0 | 1,3 | 1,1 | 1,5 | 1,9 | 2,5 | 1,5 | 2,0 | 2,6 | 3,3 |
| Производительность по теплу, кВт | 52 | 60 | 68 | 76 | 71 | 81 | 92 | 103 | 82 | 94 | 107 | 120 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 67 | 72 | 90 | 96 | 104 | 111 | 136 | 145 | 156 | 168 |
| Температура воздуха на выходе из калорифера, °С | 43 | 38 | 32 | 27 | 40 | 34 | 28 | 22 | 37 | 31 | 25 | 18 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,3 | 1,0 | 1,2 | 1,3 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,3 | 1,7 | 2,1 | 1,3 | 1,8 | 2,3 | 2,9 | 1,8 | 2,4 | 3,1 | 3,9 |
| Производительность по теплу, кВт | 50 | 57 | 65 | 74 | 58 | 67 | 77 | 87 | 68 | 78 | 89 | 100 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3150 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 38 | 41 | 44 | 47 | 58 | 62 | 67 | 72 | 90 | 96 | 104 | 111 |
| Температура воздуха на выходе из калорифера, °С | 45 | 40 | 35 | 30 | 41 | 36 | 31 | 26 | 38 | 33 | 27 | 21 |
| Расход теплоносителя, м³/ч | 0,8 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,3 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,5 | 2,0 | 2,6 | 1,6 | 2,1 | 2,8 | 3,6 | 2,1 | 2,9 | 3,8 | 4,9 |
| Производительность по теплу, кВт | 41 | 48 | 55 | 62 | 48 | 56 | 64 | 72 | 56 | 65 | 75 | 85 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2250 | 2750 | 3150 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 31 | 34 | 36 | 39 | 45 | 49 | 52 | 56 | 58 | 62 | 67 | 72 |
| Температура воздуха на выходе из калорифера, °С | 45 | 41 | 36 | 31 | 42 | 38 | 33 | 28 | 41 | 36 | 30 | 25 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,5 | 2,1 | 2,8 | 3,6 | 2,0 | 2,7 | 3,6 | 4,7 | 2,4 | 3,3 | 4,4 | 5,7 |
| Производительность по теплу, кВт | 37 | 44 | 50 | 57 | 43 | 50 | 57 | 65 | 47 | 55 | 63 | 72 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1750 | 2000 | 2250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 | 31 | 34 | 36 | 39 |
| Температура воздуха на выходе из калорифера, °С | 48 | 44 | 40 | 36 | 46 | 42 | 38 | 33 | 44 | 40 | 36 | 31 |
| Расход теплоносителя, м³/ч | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 | 1,3 | 1,5 | 1,8 | 2,0 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,7 | 3,7 | 4,8 | 2,4 | 3,3 | 4,4 | 5,8 | 2,9 | 3,9 | 5,3 | 6,9 |
| Производительность по теплу, кВт | 31 | 36 | 41 | 47 | 34 | 40 | 46 | 52 | 37 | 43 | 50 | 57 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2750 | 3150 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 45 | 49 | 52 | 56 | 58 | 62 | 67 | 72 | 71 | 76 | 81 | 87 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 27 | 22 | 35 | 30 | 25 | 20 | 34 | 29 | 23 | 18 |
| Расход теплоносителя, м³/ч | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,2 | 1,4 | 1,6 | 1,2 | 1,3 | 1,5 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,5 | 2,1 | 2,8 | 3,8 | 1,8 | 2,5 | 3,4 | 4,6 | 2,1 | 2,9 | 4,0 | 5,3 |
| Производительность по теплу, кВт | 37 | 44 | 51 | 59 | 41 | 48 | 56 | 65 | 44 | 52 | 60 | 69 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1750 | 2000 | 2250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 | 31 | 34 | 36 | 39 |
| Температура воздуха на выходе из калорифера, °С | 44 | 41 | 37 | 32 | 43 | 39 | 34 | 30 | 41 | 37 | 33 | 28 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,5 | 1,8 | 1,2 | 1,4 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 1,7 | 2,4 | 3,2 | 4,3 | 2,1 | 2,9 | 3,9 | 5,2 | 2,5 | 3,4 | 4,7 | 6,1 |
| Производительность по теплу, кВт | 29 | 34 | 39 | 45 | 31 | 37 | 43 | 50 | 34 | 40 | 47 | 54 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2600 | 3150 | 3600 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 41 | 44 | 47 | 51 | 58 | 62 | 67 | 72 | 74 | 80 | 85 | 92 |
| Температура воздуха на выходе из калорифера, °С | 34 | 30 | 25 | 20 | 32 | 27 | 22 | 17 | 31 | 26 | 20 | 15 |
| Расход теплоносителя, м³/ч | 0,9 | 1,0 | 1,2 | 1,4 | 1,0 | 1,2 | 1,3 | 1,6 | 1,1 | 1,3 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,7 | 2,3 | 3,1 | 1,5 | 2,2 | 3,0 | 4,0 | 1,8 | 2,6 | 3,6 | 4,8 |
| Производительность по теплу, кВт | 33 | 39 | 46 | 54 | 38 | 45 | 53 | 61 | 41 | 49 | 58 | 67 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1750 | 2000 | 2250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 | 31 | 34 | 36 | 39 |
| Температура воздуха на выходе из калорифера, °С | 41 | 37 | 33 | 29 | 39 | 35 | 31 | 27 | 38 | 34 | 29 | 25 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,6 | 1,9 | 1,3 | 1,5 | 1,8 | 2,1 | 1,4 | 1,7 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 2,2 | 3,2 | 4,4 | 6,0 | 2,7 | 3,9 | 5,3 | 7,2 | 3,2 | 4,6 | 6,4 | 8,6 |
| Производительность по теплу, кВт | 26 | 31 | 37 | 43 | 29 | 35 | 41 | 47 | 31 | 38 | 44 | 51 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2900 | 3150 | 3400 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 50 | 54 | 57 | 62 | 58 | 62 | 67 | 72 | 67 | 72 | 77 | 83 |
| Температура воздуха на выходе из калорифера, °С | 30 | 25 | 20 | 15 | 29 | 24 | 19 | 14 | 28 | 23 | 18 | 13 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,5 | 2,2 | 3,1 | 4,3 | 1,6 | 2,5 | 3,5 | 4,8 | 1,8 | 2,7 | 3,9 | 5,3 |
| Производительность по теплу, кВт | 32 | 39 | 46 | 54 | 34 | 41 | 49 | 57 | 36 | 43 | 52 | 60 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1550 | 1750 | 2000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 16 | 17 | 18 | 20 | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 |
| Температура воздуха на выходе из калорифера, °С | 38 | 35 | 31 | 28 | 37 | 33 | 30 | 26 | 36 | 32 | 28 | 24 |
| Расход теплоносителя, м³/ч | 1,3 | 1,6 | 1,9 | 2,2 | 1,4 | 1,7 | 2,0 | 2,4 | 1,6 | 1,9 | 2,2 | 2,6 |
| Гидравлическое сопротивление, кПа | 2,7 | 4,1 | 5,7 | 7,9 | 3,3 | 4,8 | 6,8 | 9,4 | 4,0 | 5,9 | 8,4 | 11,5 |
| Производительность по теплу, кВт | 22 | 27 | 32 | 37 | 24 | 29 | 35 | 40 | 26 | 32 | 38 | 45 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3150 | 3400 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 38 | 41 | 44 | 47 | 58 | 62 | 67 | 72 | 67 | 72 | 77 | 80 |
| Температура воздуха на выходе из калорифера, °С | 28 | 24 | 19 | 14 | 26 | 21 | 16 | 12 | 25 | 20 | 15 | 13 |
| Расход теплоносителя, м³/ч | 0,9 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,6 | 1,9 | 1,2 | 1,4 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,4 | 2,1 | 3,1 | 4,3 | 1,9 | 2,9 | 4,2 | 5,9 | 2,1 | 3,2 | 4,7 | 5,6 |
| Производительность по теплу, кВт | 26 | 32 | 39 | 46 | 30 | 38 | 45 | 54 | 32 | 40 | 48 | 52 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.
Габаритные размеры калорифера КСк 3-7

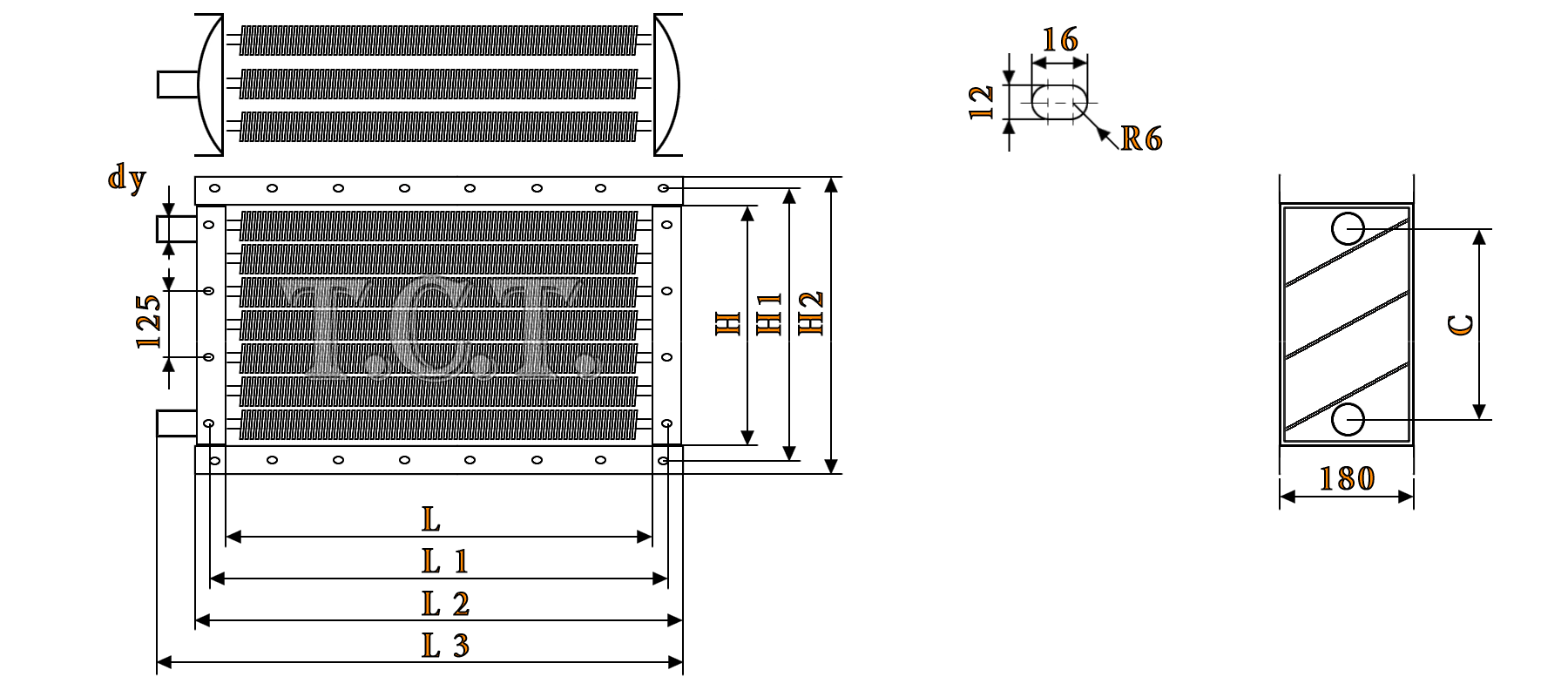

На чертеже калорифера КСк 3-7 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 3-7 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 655 | 703 | 727 | 792 | 500 | 548 | 572 | 435 | 32 |
Спецификация и стандарты калорифера КСк 3-7
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 3-7 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 3-7 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
