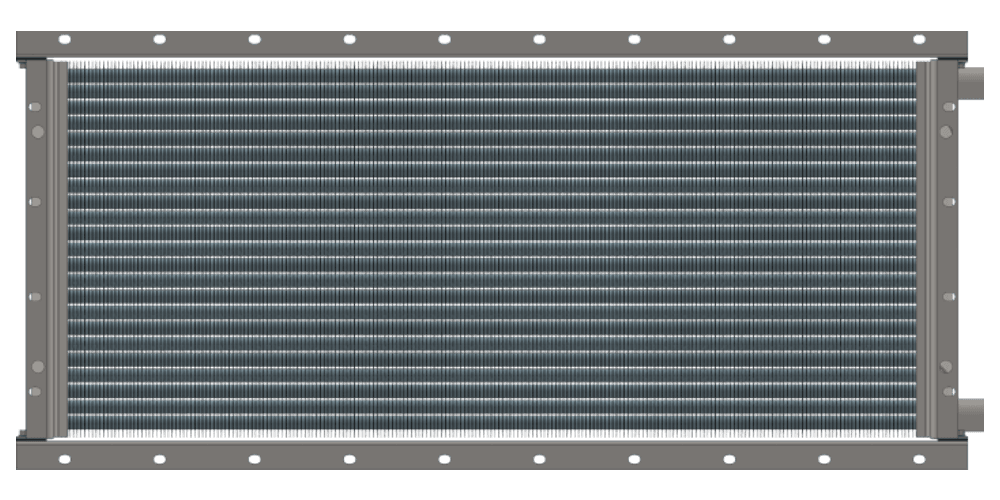

Калорифер КСк 3-10
Калорифер КСк 3-10
141 кВт
29 452 руб. с НДС
Калорифер КСк 3-10 02 ХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Производство и назначение калорифера КСк 3-10
Водяной калорифер КСк 3-10 — промышленный рекуперативный теплообменник, предназначенный для нагрева приточного или рециркуляционного воздуха в системах вентиляции, отопления и кондиционирования за счет энергии горячей или перегретой воды. Производство калорифера КСк 3-10 02 ХЛ3 осуществляется в соответствии с установленными требованиями технических условий с обязательной проверкой каждого воздухонагревательного аппарата на прочность и герметичность.
Техническое сопровождение
| Инженерная поддержка | консультация по подбору |
|---|---|
| Технологическая поддержка | расчет параметров под ТЗ |
| Проектная документация | предоставление 3D-моделей |
| Производственный сервис | нестандартная комплектация |
| Статус оборудования | в наличии |
|---|---|
| Срок производства КСк 3-10 | от 5 рабочих дней |
| Комплект документов | паспорт, сертификат |
| Гарантийный срок | 12 месяцев |
Технические характеристики калорифера КСк 3-10 водяного
В техническом блоке отражены основные типовые теплоаэродинамические и конструкционные характеристики данной модели. Параметры работы калорифера КСк 3-10 на эксплуатационных режимах, отличающихся от паспортных приведены в расчетной таблице.
| Производительность по воздуху, м3/час | 6300 |
|---|---|
| Тепловая мощность калорифера, кВт | 141 |
| Площадь поверхности теплообмена, м2 | 29.7 |
| Площадь фронтального сечения, м2 | 0.581 |
| Объем воздухонагревателя, л | 7.1 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 35 |
| Число ходов по теплоносителю | 4 |
| Диаметр патрубков, Ду мм | 32 |
| Масса, кг | 65 |
| Аэродинамическое сопротивление min, Па | 13 |
|---|---|
| Аэродинамическое сопротивление max, Па | 273 |
| Гидравлическое сопротивление min, кПа | 0.152 |
| Гидравлическое сопротивление max, кПа | 21.92 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 1.2 |
| Расход теплоносителя max, м3/час | 3.4 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 23.8 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 75.0 |

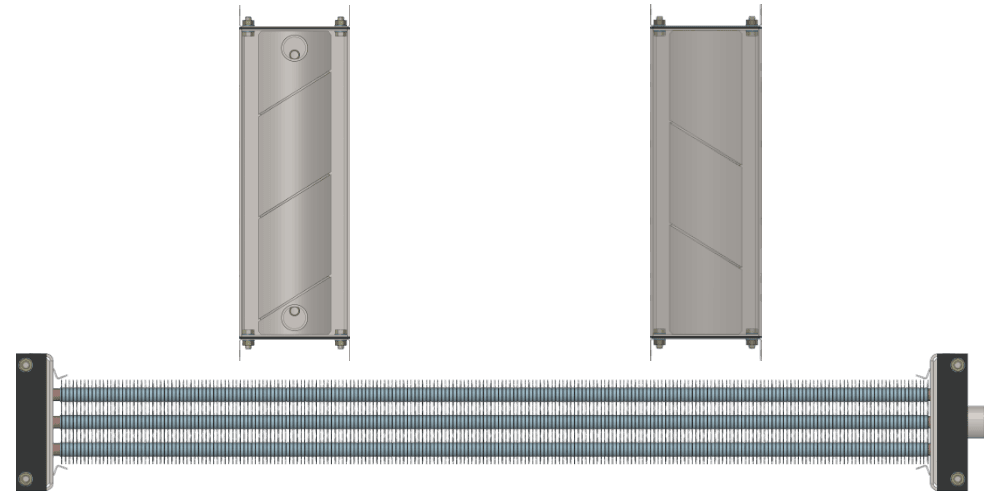

Конструкция калорифера КСк 3-10
Калорифер многоходовой КСк 3-10 выполнен в виде жесткого стального модуля с автономным гидравлическим трактом, включающим в себя конструкционные блоки подвода, распределения и отвода теплоносителя. Внутри корпуса размещен пакет теплопередающих элементов с накатным алюминиевым оребрением, зафиксированный в трубных решетках и соединенный с коллекторными крышками. Съемные боковые щитки с присоединительными отверстиями по периметру фланцев обеспечивают крепление теплообменника к воздуховодам вентиляционной системы. В комплексе с трубными решетками они образуют единый монтажный контур водяного воздухонагревателя КСк 3-10.
Таблица расчета и подбора водяного калорифера КСк 3-10
Ниже представлены расчетные данные водяного калорифера КСк 3-10 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 73 | 78 | 84 | 90 | 170 | 182 | 196 | 211 | 238 | 255 | 273 | 294 |
| Температура воздуха на выходе из калорифера, °С | 47 | 42 | 37 | 31 | 40 | 34 | 28 | 22 | 38 | 31 | 25 | 19 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,6 | 1,8 | 1,6 | 1,9 | 2,1 | 2,4 | 1,8 | 2,1 | 2,4 | 2,6 |
| Гидравлическое сопротивление, кПа | 3,4 | 4,5 | 5,8 | 7,4 | 6,4 | 8,4 | 10,8 | 13,7 | 8,1 | 10,6 | 13,6 | 17,3 |
| Производительность по теплу, кВт | 108 | 124 | 141 | 158 | 147 | 168 | 191 | 215 | 165 | 189 | 214 | 241 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 6300 | 8000 | 10000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Аэродинамическое сопротивление, Па | 73 | 78 | 84 | 90 | 113 | 121 | 130 | 140 | 170 | 182 | 196 | 211 |
| Температура воздуха на выходе из калорифера, °С | 45 | 40 | 34 | 29 | 41 | 36 | 30 | 25 | 38 | 32 | 27 | 21 |
| Расход теплоносителя, м³/ч | 1,5 | 1,8 | 2,0 | 2,2 | 1,8 | 2,0 | 2,3 | 2,6 | 2,1 | 2,4 | 2,7 | 3,0 |
| Гидравлическое сопротивление, кПа | 5,3 | 7,1 | 9,2 | 11,8 | 7,3 | 9,7 | 12,7 | 16,2 | 9,9 | 13,1 | 17,0 | 21,7 |
| Производительность по теплу, кВт | 103 | 119 | 135 | 153 | 121 | 139 | 159 | 180 | 140 | 161 | 184 | 208 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 8000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 73 | 78 | 84 | 90 | 113 | 121 | 130 | 135 |
| Температура воздуха на выходе из калорифера, °С | 46 | 42 | 37 | 32 | 43 | 38 | 33 | 28 | 40 | 35 | 29 | 26 |
| Расход теплоносителя, м³/ч | 1,7 | 1,9 | 2,2 | 2,5 | 2,0 | 2,3 | 2,6 | 2,9 | 2,3 | 2,6 | 3,0 | 3,2 |
| Гидравлическое сопротивление, кПа | 6,2 | 8,4 | 11,0 | 14,2 | 8,6 | 11,5 | 15,1 | 19,6 | 11,8 | 15,9 | 20,8 | 23,8 |
| Производительность по теплу, кВт | 85 | 98 | 113 | 128 | 99 | 115 | 132 | 150 | 117 | 135 | 155 | 165 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5500 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 39 | 42 | 45 | 49 | 57 | 61 | 65 | 68 | 73 | 76 | 78 | 81 |
| Температура воздуха на выходе из калорифера, °С | 47 | 43 | 38 | 34 | 44 | 39 | 35 | 32 | 42 | 40 | 37 | 35 |
| Расход теплоносителя, м³/ч | 1,9 | 2,3 | 2,6 | 2,9 | 2,2 | 2,6 | 3,0 | 3,2 | 2,4 | 2,6 | 2,8 | 3,0 |
| Гидравлическое сопротивление, кПа | 8,4 | 11,3 | 15,0 | 19,5 | 11,1 | 15,1 | 19,9 | 22,6 | 13,3 | 15,7 | 18,2 | 20,9 |
| Производительность по теплу, кВт | 77 | 90 | 103 | 118 | 89 | 103 | 119 | 127 | 97 | 105 | 113 | 122 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 13 | 14 | 15 | 17 | 19 | 20 | 22 | 23 | 25 | 27 | 29 | 30 |
| Температура воздуха на выходе из калорифера, °С | 54 | 51 | 47 | 44 | 51 | 48 | 44 | 43 | 49 | 46 | 42 | 40 |
| Расход теплоносителя, м³/ч | 1,7 | 2,0 | 2,3 | 2,7 | 2,0 | 2,3 | 2,7 | 2,9 | 2,2 | 2,6 | 3,0 | 3,2 |
| Гидравлическое сопротивление, кПа | 6,6 | 9,0 | 12,0 | 15,8 | 8,6 | 11,8 | 15,9 | 18,1 | 10,9 | 14,8 | 19,8 | 22,7 |
| Производительность по теплу, кВт | 49 | 58 | 67 | 76 | 56 | 66 | 76 | 82 | 63 | 74 | 85 | 91 |
| График теплоносителя, °С | 95/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6300 | 7000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 73 | 78 | 84 | 87 | 89 | 95 | 98 | 102 |
| Температура воздуха на выходе из калорифера, °С | 39 | 35 | 30 | 26 | 36 | 32 | 27 | 24 | 35 | 30 | 28 | 25 |
| Расход теплоносителя, м³/ч | 1,8 | 2,1 | 2,5 | 2,9 | 2,1 | 2,5 | 2,9 | 3,1 | 2,3 | 2,7 | 2,9 | 3,1 |
| Гидравлическое сопротивление, кПа | 7,1 | 10,0 | 13,7 | 18,0 | 9,8 | 13,8 | 18,8 | 21,7 | 11,4 | 15,9 | 18,7 | 21,7 |
| Производительность по теплу, кВт | 72 | 85 | 99 | 114 | 84 | 100 | 116 | 125 | 91 | 107 | 116 | 125 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 25 | 27 | 29 | 31 | 32 | 34 | 37 | 38 | 39 | 41 | 42 | 44 |
| Температура воздуха на выходе из калорифера, °С | 46 | 42 | 38 | 34 | 44 | 40 | 36 | 34 | 43 | 41 | 39 | 37 |
| Расход теплоносителя, м³/ч | 2,1 | 2,4 | 2,8 | 3,2 | 2,3 | 2,7 | 3,1 | 3,3 | 2,5 | 2,7 | 2,9 | 3,1 |
| Гидравлическое сопротивление, кПа | 9,4 | 13,0 | 17,6 | 23,2 | 11,3 | 15,8 | 21,4 | 24,6 | 13,3 | 15,9 | 18,7 | 21,8 |
| Производительность по теплу, кВт | 59 | 69 | 81 | 93 | 65 | 76 | 89 | 95 | 70 | 77 | 83 | 90 |
| График теплоносителя, °С | 90/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5250 | 6300 | 7250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 52 | 56 | 60 | 65 | 73 | 78 | 84 | 90 | 94 | 101 | 109 | 113 |
| Температура воздуха на выходе из калорифера, °С | 36 | 31 | 27 | 22 | 34 | 29 | 24 | 19 | 32 | 27 | 22 | 19 |
| Расход теплоносителя, м³/ч | 1,7 | 2,1 | 2,4 | 2,8 | 2,0 | 2,3 | 2,7 | 3,2 | 2,2 | 2,6 | 3,0 | 3,2 |
| Гидравлическое сопротивление, кПа | 6,5 | 9,3 | 12,8 | 17,2 | 8,3 | 11,9 | 16,5 | 22,1 | 10,0 | 14,4 | 19,8 | 23,1 |
| Производительность по теплу, кВт | 69 | 82 | 96 | 112 | 78 | 93 | 109 | 127 | 86 | 102 | 120 | 130 |
| График теплоносителя, °С | 80/60 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | 0 | -5 | -10 | -15 |
| Аэродинамическое сопротивление, Па | 19 | 20 | 21 | 22 | 25 | 26 | 27 | 28 | 32 | 33 | 34 | 35 |
| Температура воздуха на выходе из калорифера, °С | 44 | 41 | 39 | 37 | 42 | 40 | 39 | 37 | 41 | 39 | 37 | 34 |
| Расход теплоносителя, м³/ч | 2,1 | 2,5 | 2,7 | 3,0 | 2,4 | 2,6 | 2,8 | 3,1 | 2,6 | 2,9 | 3,1 | 3,4 |
| Гидравлическое сопротивление, кПа | 9,6 | 13,7 | 16,3 | 18,9 | 12,1 | 14,5 | 17,4 | 20,5 | 14,7 | 17,6 | 20,9 | 24,8 |
| Производительность по теплу, кВт | 48 | 58 | 63 | 68 | 54 | 59 | 65 | 70 | 60 | 65 | 71 | 77 |
| График теплоносителя, °С | 80/50 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 5000 | 6000 | 6500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 |
| Аэродинамическое сопротивление, Па | 48 | 51 | 55 | 59 | 67 | 72 | 77 | 80 | 77 | 83 | 89 | 92 |
| Температура воздуха на выходе из калорифера, °С | 33 | 28 | 24 | 19 | 31 | 26 | 21 | 19 | 30 | 25 | 20 | 18 |
| Расход теплоносителя, м³/ч | 1,8 | 2,1 | 2,5 | 3,0 | 2,0 | 2,4 | 2,9 | 3,1 | 2,1 | 2,6 | 3,0 | 3,3 |
| Гидравлическое сопротивление, кПа | 6,6 | 9,8 | 13,8 | 18,9 | 8,5 | 12,6 | 17,8 | 20,9 | 9,5 | 14,0 | 19,8 | 23,3 |
| Производительность по теплу, кВт | 60 | 73 | 87 | 101 | 68 | 83 | 98 | 106 | 72 | 87 | 104 | 112 |
| График теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2700 | 3150 | 3400 | |||||||||
| Температура входящего воздуха, °С | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 | +5 | 0 | -5 | -10 |
| Аэродинамическое сопротивление, Па | 15 | 16 | 17 | 18 | 20 | 21 | 22 | 23 | 23 | 24 | 25 | 26 |
| Температура воздуха на выходе из калорифера, °С | 41 | 40 | 38 | 36 | 41 | 40 | 38 | 36 | 40 | 39 | 37 | 35 |
| Расход теплоносителя, м³/ч | 2,4 | 2,6 | 2,9 | 3,1 | 2,4 | 2,7 | 2,9 | 3,2 | 2,5 | 2,8 | 3,1 | 3,4 |
| Гидравлическое сопротивление, кПа | 12,0 | 14,7 | 17,7 | 21,1 | 12,3 | 15,2 | 18,4 | 22,3 | 13,7 | 16,9 | 20,8 | 25,0 |
| Производительность по теплу, кВт | 41 | 45 | 49 | 54 | 41 | 46 | 50 | 55 | 43 | 48 | 53 | 59 |
| График теплоносителя, °С | 70/45 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 4500 | 5250 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -25 | 0 | -10 | -20 | -25 | 0 | -10 | -15 | -20 |
| Аэродинамическое сопротивление, Па | 39 | 42 | 45 | 47 | 52 | 56 | 60 | 62 | 73 | 78 | 81 | 84 |
| Температура воздуха на выходе из калорифера, °С | 30 | 26 | 22 | 20 | 29 | 24 | 20 | 18 | 27 | 22 | 20 | 18 |
| Расход теплоносителя, м³/ч | 1,8 | 2,2 | 2,6 | 2,8 | 2,0 | 2,4 | 2,9 | 3,2 | 2,2 | 2,7 | 3,0 | 3,3 |
| Гидравлическое сопротивление, кПа | 6,5 | 10,0 | 14,4 | 17,3 | 8,1 | 12,4 | 17,9 | 21,4 | 10,3 | 15,8 | 19,3 | 23,2 |
| Производительность по теплу, кВт | 50 | 62 | 74 | 81 | 55 | 69 | 83 | 90 | 63 | 78 | 86 | 94 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.
Габаритные размеры калорифера КСк 3-10

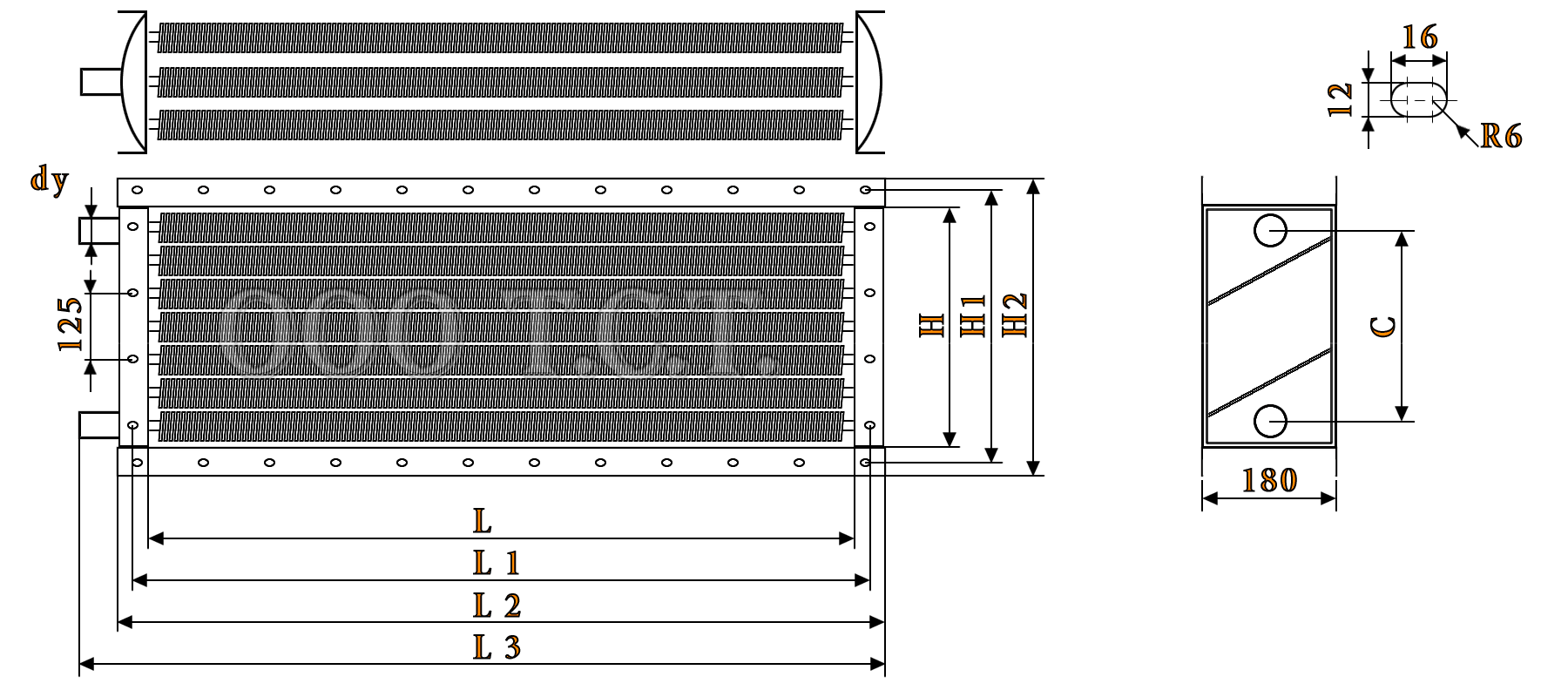

На чертеже калорифера КСк 3-10 указаны габаритные и присоединительные размеры водяного теплообменника, диаметр условного прохода патрубков. По запросу воздухонагреватели могут изготавливаться с фланцами, штуцерами с резьбовым соединением или с патрубками нестандартного диаметра, конфигурации и расположения.
| Габаритные и присоединительные размеры калорифера КСк 3-10 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1155 | 1203 | 1227 | 1292 | 500 | 548 | 572 | 435 | 32 |
Спецификация и стандарты калорифера КСк 3-10
Во время подготовки водяных воздухоподогревателей к работе и при их эксплуатации обязаны соблюдаться общие и специальные правила техники безопасности. При компоновке нескольких калориферов в секции съемные боковые щитки демонтируются, теплообменники КСк 3-10 соединяются между собой и образуют единую фронтальную поверхность нагрева.
| Предприятие-производитель | ООО «Т.С.Т.» |
|---|---|
| Наименование модели | калорифер КСк 3-10 |
| Конструктивное исполнение | 02 |
| Технические требования | ТУ 4863-002-55613706-02 |
| Категория размещения | ХЛ3 по ГОСТ 15150-69 |
| Теплоноситель | горячая перегретая вода |
|---|---|
| Параметры теплоносителя | T до 190°С, P до 1.2 МПа |
| Качество теплоносителя | ГОСТ 20995 |
| Параметры воздуха | ГОСТ 12.1.005-88 |
| Монтаж и эксплуатация | СНиП 41-01-2003 |
