Калорифер КСк 2-7

Калорифер КСк 2-7

Характеристики: 3150 м³/ч;

49 кВт

17 459 руб. с НДС

В заявку

Калорифер КСк 2-7 02 ХЛ3.

ТУ 4863-002-55613706-02

Теплоотдающие элементы:

• - электросварные прямошовные трубки 16x1.5 мм по ГОСТ 10704-91
• - цельнотянутые бесшовные трубки 16x1.5 мм по ГОСТ 8734-75
• с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

• КСк 2-7
• КСк 3-7
• КСк 4-7
• ТВВ 307
• ТВВ 407

Стандартные двухрядные типоразмеры

• КСк 2-1
• КСк 2-2
• КСк 2-3
• КСк 2-4
• КСк 2-5
• КСк 2-6
• КСк 2-7
• КСк 2-8
• КСк 2-9
• КСк 2-10
• КСк 2-11
• КСк 2-12

Технические характеристики калорифера КСк 2-7 водяного

Производительность по воздуху, м3/час	3150
Тепловая мощность калорифера, кВт	49
Площадь поверхности теплообмена, м2	11.1
Площадь фронтального сечения, м2	0.329
Объем воздухонагревателя, л	3.6
Количество рядов теплообменника	2
Количество теплообменных трубок	23
Число ходов по теплоносителю	4
Диаметр патрубков, Ду мм	32
Масса, кг	30

Аэродинамическое сопротивление min, Па	9
Аэродинамическое сопротивление max, Па	191
Гидравлическое сопротивление min, кПа	0.093
Гидравлическое сопротивление max, кПа	13.53
Скорость теплоносителя min, м/сек	0.1
Скорость теплоносителя max, м/сек	1.2
Расход теплоносителя min, м3/час	0.3
Расход теплоносителя max, м3/час	2.0
Коэффициент теплопередачи min, Вт/(м2•°С)	26.0
Коэффициент теплопередачи max, Вт/(м2•°С)	76.2

Таблица расчета и подбора водяного калорифера КСк 2-7

Ниже представлены расчетные данные водяного калорифера КСк 2-7 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.

Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

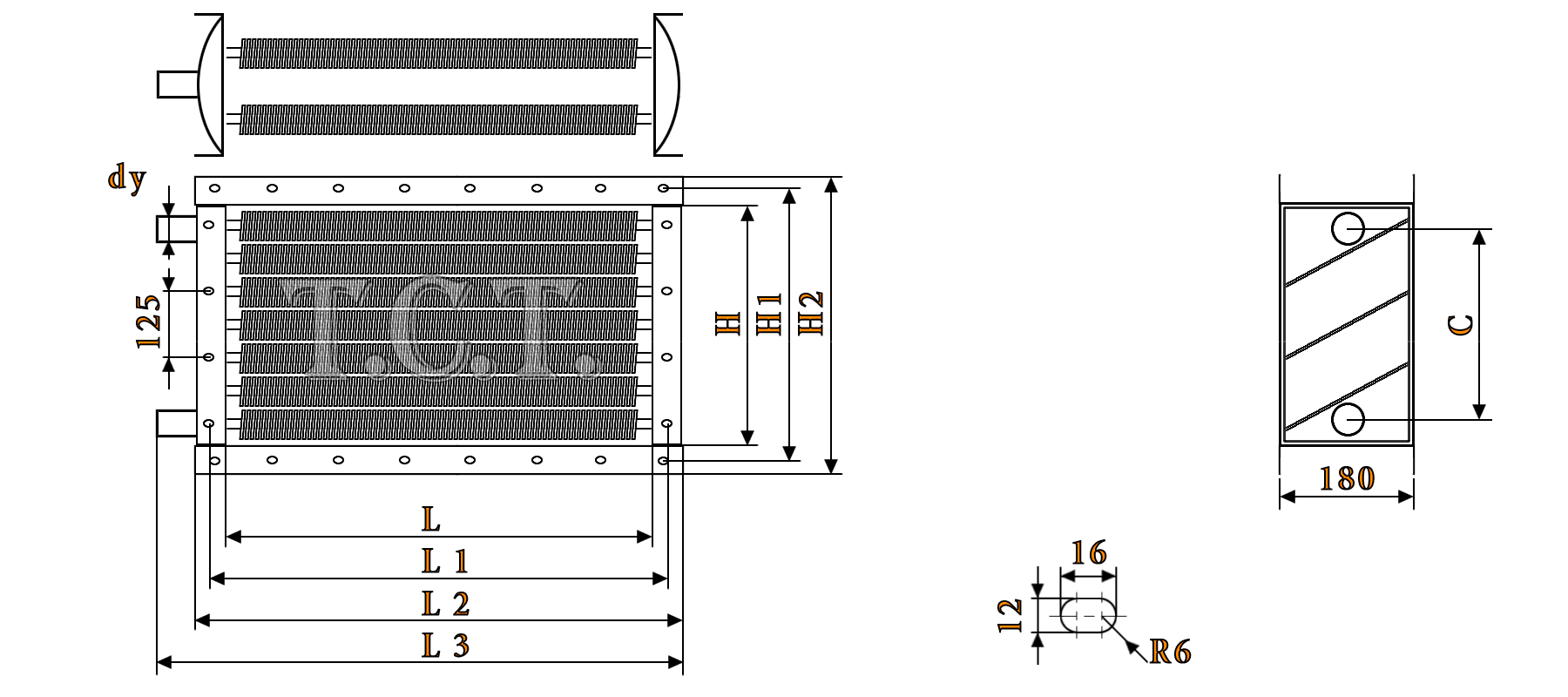

Габаритные размеры калорифера КСк 2-7
