Калорифер КФБ-12 А3 М
Калорифер КФБ-12 А3 М
Характеристики: 13500 м3/ч;
309 кВт
68 965 руб. с НДС
Калорифер КФБ-12 А3 М УХЛ3. ТУ 4863-002-55613706-02
Теплоотдающие элементы:
- - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Все калориферы данного типоразмера
Стандартные трехрядные типоразмеры
Технические характеристики калорифера КФБ-12 А3 водяного
| Производительность по воздуху, м3/час | 13500 |
|---|---|
| Тепловая мощность калорифера, кВт | 309 |
| Площадь поверхности теплообмена, м2 | 48.2 |
| Площадь фронтального сечения, м2 | 1.258 |
| Объем воздухонагревателя, л | 30.5 |
| Количество рядов теплообменника | 3 |
| Количество теплообменных трубок | 62 |
| Число ходов по теплоносителю | 6 |
| Диаметр патрубков, Ду мм | 65 |
| Масса, кг | 167 |
| Аэродинамическое сопротивление min, Па | 14 |
|---|---|
| Аэродинамическое сопротивление max, Па | 307 |
| Гидравлическое сопротивление min, кПа | 0.183 |
| Гидравлическое сопротивление max, кПа | 26.245 |
| Скорость теплоносителя min, м/сек | 0.1 |
| Скорость теплоносителя max, м/сек | 1.2 |
| Расход теплоносителя min, м3/час | 2.9 |
| Расход теплоносителя max, м3/час | 10.9 |
| Коэффициент теплопередачи min, Вт/(м2•°С) | 29.15 |
| Коэффициент теплопередачи max, Вт/(м2•°С) | 87.28 |
Таблица расчета и подбора водяного калорифера КФБ-12 А3
Ниже представлены расчетные данные водяного калорифера КФБ-12 А3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, гидравлическим и аэродинамическим сопротивлением, вырабатываемой мощностью.
| График теплоносителя, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 13500 | 16000 | 18000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Аэродинамическое сопротивление, Па | 91 | 94 | 98 | 102 | 125 | 129 | 134 | 140 | 155 | 161 | 167 | 174 |
| Температура воздуха на выходе из калорифера, °С | 29 | 26 | 23 | 20 | 26 | 23 | 20 | 16 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 2,9 | 3,0 | 3,2 | 3,4 | 3,2 | 3,4 | 3,6 | 3,8 | 3,5 | 3,7 | 3,9 | 4,1 |
| Гидравлическое сопротивление, кПа | 1,9 | 2,1 | 2,3 | 2,6 | 2,4 | 2,6 | 3,0 | 3,3 | 2,8 | 3,1 | 3,5 | 3,9 |
| Производительность по теплу, кВт | 262 | 277 | 293 | 310 | 293 | 311 | 329 | 347 | 317 | 336 | 355 | 375 |
| График теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 12000 | 13500 | 16000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Аэродинамическое сопротивление, Па | 73 | 76 | 79 | 82 | 91 | 94 | 98 | 102 | 125 | 129 | 134 | 140 |
| Температура воздуха на выходе из калорифера, °С | 28 | 25 | 22 | 19 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 3,3 | 3,5 | 3,7 | 4,0 | 3,6 | 3,8 | 4,1 | 4,3 | 4,0 | 4,3 | 4,5 | 4,8 |
| Гидравлическое сопротивление, кПа | 2,4 | 2,8 | 3,1 | 3,5 | 2,9 | 3,3 | 3,7 | 4,1 | 3,6 | 4,1 | 4,6 | 5,2 |
| Производительность по теплу, кВт | 230 | 244 | 258 | 273 | 249 | 264 | 280 | 296 | 279 | 296 | 314 | 332 |
| График теплоносителя, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 10000 | 12000 | 13500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Аэродинамическое сопротивление, Па | 52 | 54 | 56 | 58 | 73 | 76 | 79 | 82 | 91 | 94 | 98 | 102 |
| Температура воздуха на выходе из калорифера, °С | 29 | 26 | 23 | 21 | 27 | 24 | 20 | 17 | 25 | 22 | 19 | 15 |
| Расход теплоносителя, м³/ч | 3,8 | 4,0 | 4,3 | 4,5 | 4,3 | 4,5 | 4,8 | 5,1 | 4,6 | 4,9 | 4,3 | 5,5 |
| Гидравлическое сопротивление, кПа | 3,1 | 3,5 | 3,9 | 4,4 | 3,9 | 4,5 | 5,0 | 5,7 | 4,7 | 5,3 | 5,9 | 6,7 |
| Производительность по теплу, кВт | 195 | 207 | 220 | 234 | 221 | 235 | 250 | 265 | 239 | 255 | 270 | 287 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 9000 | 11000 | 13000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Аэродинамическое сопротивление, Па | 43 | 44 | 46 | 48 | 62 | 64 | 67 | 69 | 85 | 88 | 91 | 95 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 4,4 | 4,7 | 5,0 | 5,3 | 5,0 | 5,4 | 5,7 | 6,0 | 5,6 | 6,0 | 6,4 | 6,8 |
| Гидравлическое сопротивление, кПа | 4,1 | 4,8 | 5,3 | 6,0 | 5,4 | 6,2 | 7,0 | 7,9 | 6,8 | 7,8 | 8,8 | 9,9 |
| Производительность по теплу, кВт | 177 | 188 | 200 | 213 | 203 | 216 | 230 | 244 | 228 | 243 | 258 | 274 |
| График теплоносителя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Аэродинамическое сопротивление, Па | 34 | 36 | 37 | 38 | 52 | 54 | 56 | 58 | 73 | 76 | 79 | 82 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 25 | 22 | 27 | 24 | 21 | 18 | 24 | 21 | 19 | 15 |
| Расход теплоносителя, м³/ч | 5,5 | 5,9 | 6,3 | 6,7 | 6,4 | 6,9 | 7,3 | 7,8 | 7,3 | 7,8 | 8,3 | 8,8 |
| Гидравлическое сопротивление, кПа | 6,5 | 7,3 | 8,3 | 9,4 | 8,8 | 10,0 | 11,4 | 12,9 | 11,4 | 13,0 | 14,7 | 16,6 |
| Производительность по теплу, кВт | 159 | 170 | 181 | 192 | 186 | 199 | 212 | 225 | 211 | 225 | 240 | 255 |
| График теплоносителя, °С | 90/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 8000 | 10000 | 12000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Аэродинамическое сопротивление, Па | 34 | 36 | 37 | 38 | 52 | 54 | 56 | 58 | 73 | 76 | 79 | 82 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 24 | 22 | 26 | 24 | 21 | 18 | 24 | 21 | 18 | 15 |
| Расход теплоносителя, м³/ч | 6,8 | 7,3 | 7,8 | 8,3 | 8,0 | 8,5 | 9,1 | 9,7 | 9,0 | 9,6 | 10,3 | 10,9 |
| Гидравлическое сопротивление, кПа | 9,8 | 11,2 | 12,8 | 14,4 | 13,4 | 15,4 | 17,5 | 19,8 | 17,4 | 19,8 | 22,5 | 25,4 |
| Производительность по теплу, кВт | 158 | 168 | 180 | 191 | 184 | 197 | 210 | 224 | 209 | 224 | 239 | 254 |
Табличные данные можно использовать при подборе сопутствующего вентиляционного и насосно-смесительного оборудования.

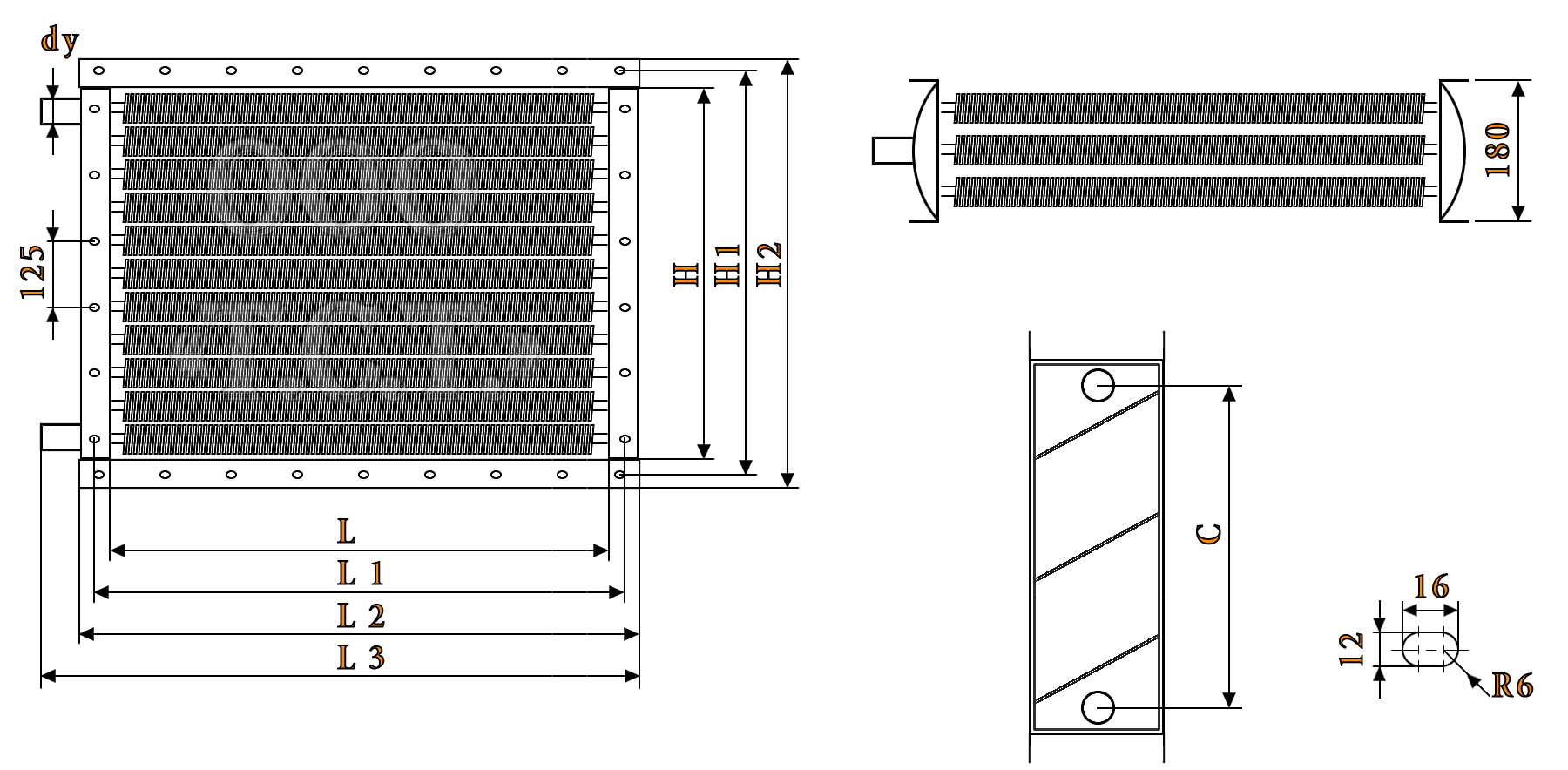

Габаритные размеры калорифера КФБ-12 А3
| Габаритные и присоединительные размеры калорифера КФБ-12 А3 водяного, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 1310 | 1356 | 1380 | 1445 | 960 | 1006 | 1030 | 848 | 65 |
