Калорифер КФБ-9 А3 П

Name: Калорифер КФБ-9 А3 П
Brand: Т.С.Т.
SKU: kalorifer-kfb-9
Price: 50138 RUB
Availability: InStock

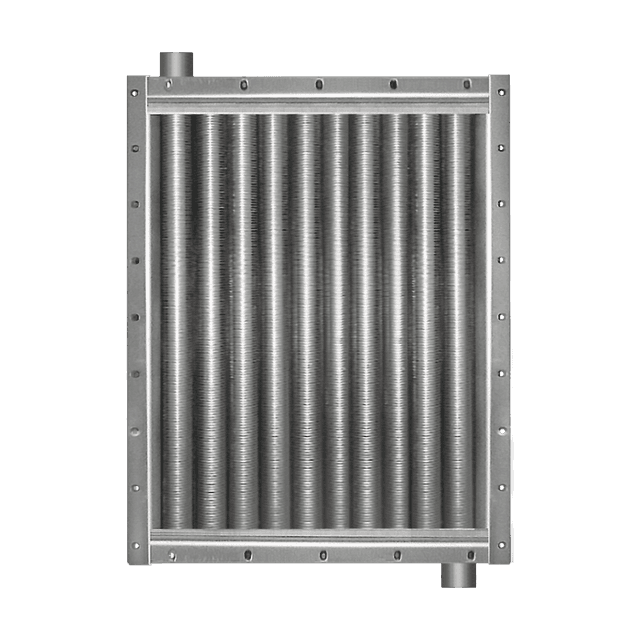

Калорифер КФБ-9 А3 П

Характеристики: 9200 м³/ч;

237 кВт

50 138 руб. с НДС

Калорифер КФБ-9 А3 П УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

- электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Технические характеристики калорифера КФБ-9 А3 парового

Производительность по воздуху, м³/час	9200
Тепловая мощность калорифера, кВт	237
Площадь поверхности теплообмена, м²	31.8
Площадь фронтального сечения, м²	0.848
Емкость воздухонагревателя, м³	0.022
Количество рядов теплообменника	3
Количество теплообменных трубок	53
Число ходов по теплоносителю	6

Диаметр патрубков, Ду мм	65
Масса, кг	115
Аэродинамическое сопротивление min, Па	14
Аэродинамическое сопротивление max, Па	307
Расход теплоносителя min, кг/час	325
Расход теплоносителя max, кг/час	746
Коэффициент теплопередачи min, Вт/(м²•°С)	51.8
Коэффициент теплопередачи max, Вт/(м²•°С)	106.5

Таблица расчета и подбора парового калорифера КФБ-9 А3

Ниже представлены расчетные данные парового калорифера КФБ-9 А3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Объем нагреваемого воздуха, м³/ч	9200				14000				18000
Температура входящего воздуха, °С	-20	-30	-40	-50	-20	-30	-40	-50	-20	-30	-40	-50
Температура воздуха на выходе из калорифера, °С	44	38	33	27	33	27	21	14	28	21	14	7
Аэродинамическое сопротивление, Па	74	78	82	87	168	177	188	199	273	289	307	327
Расход пара калорифером, кг/ч	325	360	393	430	425	468	512	560	492	543	596	651
Производительность по теплу, кВт	204	226	246	269	267	293	321	351	308	341	374	408

Давление сухого насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Объем нагреваемого воздуха, м³/ч	9200				14000				18000
Температура входящего воздуха, °С	-20	-30	-40	-50	-20	-30	-40	-50	-20	-30	-40	-50
Температура воздуха на выходе из калорифера, °С	55	50	44	38	43	37	30	24	36	30	23	16
Аэродинамическое сопротивление, Па	72	75	79	84	163	172	182	192	266	281	298	316
Расход пара калорифером, кг/ч	387	421	458	496	505	549	598	645	588	638	693	750
Производительность по теплу, кВт	237	257	280	303	309	336	366	394	360	390	424	459

Давление сухого насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Объем нагреваемого воздуха, м³/ч	9200				14000				18000
Температура входящего воздуха, °С	-20	-30	-40	-50	-20	-30	-40	-50	-20	-30	-40	-50
Температура воздуха на выходе из калорифера, °С	63	57	52	46	49	43	37	30	42	35	28	21
Аэродинамическое сопротивление, Па	70	73	77	81	160	168	177	188	261	276	292	311
Расход пара калорифером, кг/ч	427	464	499	537	560	605	652	703	650	705	762	820
Производительность по теплу, кВт	256	279	300	323	336	364	392	423	391	424	458	493

Давление сухого насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Объем нагреваемого воздуха, м³/ч	9200				14000				18000
Температура входящего воздуха, °С	-20	-30	-40	-50	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	73	68	62	56	88	83	77	71	88	82	76	70
Аэродинамическое сопротивление, Па	68	71	75	79	122	127	133	140	190	198	208	217
Расход пара калорифером, кг/ч	486	521	561	601	419	457	500	543	443	488	535	582
Производительность по теплу, кВт	285	305	328	352	245	268	293	318	259	286	313	341

Давление сухого насыщенного пара, МПа	0,7
Температура пара, °С	165,0
Объем нагреваемого воздуха, м³/ч	9200				14000				18000
Температура входящего воздуха, °С	-20	-30	-40	-50	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	81	75	70	64	95	89	83	77	94	88	82	76
Аэродинамическое сопротивление, Па	66	69	73	77	120	125	131	137	186	195	204	214
Расход пара калорифером, кг/ч	529	568	605	646	470	512	556	600	502	549	597	646
Производительность по теплу, кВт	304	326	347	371	270	294	319	344	288	315	342	370

Давление сухого насыщенного пара, МПа	1,1
Температура пара, °С	184,1
Объем нагреваемого воздуха, м³/ч	9200				14000				18000
Температура входящего воздуха, °С	-20	-30	-40	-50	+30	+20	+10	0	+40	+30	+20	+10
Температура воздуха на выходе из калорифера, °С	92	87	81	75	105	99	93	87	103	97	91	84
Аэродинамическое сопротивление, Па	64	67	70	74	116	122	127	133	182	190	199	209
Расход пара калорифером, кг/ч	597	634	676	718	548	592	637	684	592	641	691	746
Производительность по теплу, кВт	331	352	375	399	304	329	354	380	329	356	384	414

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

Габаритные размеры калорифера КФБ-9 А3

Габаритные и присоединительные размеры калорифера КФБ-9 А3 парового, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
1010	1056	1080	1145	840	886	910	728	65
