Калорифер КФБ-14 А3 П

Воздухонагреватель КФБ-14 А3 П

Калорифер КФБ-14 А3 П

Характеристики: 18000 м3/ч;

456 кВт

84 972 руб. с НДС

Калорифер КФБ-14 А3 П УХЛ3.
ТУ 4863-002-55613706-02

Теплоотдающие элементы:

  • - электросварные прямошовные трубки 22x1.5 мм по ГОСТ 10704-91
  • - цельнотянутые бесшовные трубки 22x1.5 мм по ГОСТ 8734-75
  • с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Все калориферы данного типоразмера

Стандартные трехрядные типоразмеры

Технические характеристики калорифера КФБ-14 А3 парового

Производительность по воздуху, м3/час18000
Тепловая мощность калорифера, кВт456
Площадь поверхности теплообмена, м261.5
Площадь фронтального сечения, м21.577
Емкость воздухонагревателя, м30.038
Количество рядов теплообменника3
Количество теплообменных трубок71
Число ходов по теплоносителю6
Диаметр патрубков, Ду мм65
Масса, кг221
Аэродинамическое сопротивление min, Па14
Аэродинамическое сопротивление max, Па307
Расход теплоносителя min, кг/час631
Расход теплоносителя max, кг/час1464
Коэффициент теплопередачи min, Вт/(м2•°С)50.4
Коэффициент теплопередачи max, Вт/(м2•°С)103.7

Таблица расчета и подбора парового калорифера КФБ-14 А3

Ниже представлены расчетные данные парового калорифера КФБ-14 А3 производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, аэродинамическим сопротивлением, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Объем нагреваемого воздуха, м³/ч 18000 25000 36000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 43 37 32 26 35 29 22 16 27 20 13 6
Аэродинамическое сопротивление, Па 82 86 91 96 155 163 173 184 314 333 353 376
Расход пара калорифером, кг/ч 631 698 762 833 775 854 941 1024 962 1063 1166 1273
Производительность по теплу, кВт 396 438 478 522 486 535 590 642 604 666 731 798
Давление сухого насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Объем нагреваемого воздуха, м³/ч 18000 25000 36000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 54 49 43 37 45 39 32 26 35 28 21 14
Аэродинамическое сопротивление, Па 79 83 87 92 150 158 167 177 306 324 343 365
Расход пара калорифером, кг/ч 751 815 887 960 922 1003 1094 1180 1150 1255 1362 1473
Производительность по теплу, кВт 459 499 542 587 564 614 669 722 704 767 833 901
Давление сухого насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Объем нагреваемого воздуха, м³/ч 18000 25000 36000
Температура входящего воздуха, °С -20 -30 -40 -50 -20 -30 -40 -50 -20 -30 -40 -50
Температура воздуха на выходе из калорифера, °С 62 56 51 45 51 45 39 32 41 34 27 20
Аэродинамическое сопротивление, Па 77 81 85 90 147 155 163 173 300 317 336 357
Расход пара калорифером, кг/ч 827 898 966 1041 1023 1107 1193 1288 1271 1378 1488 1601
Производительность по теплу, кВт 497 540 580 625 615 665 717 774 764 828 894 962
Давление сухого насыщенного пара, МПа 0,5
Температура пара, °С 151,8
Объем нагреваемого воздуха, м³/ч 18000 25000 36000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 72 67 61 55 90 84 78 73 87 81 75 68
Аэродинамическое сопротивление, Па 75 78 82 87 112 118 123 129 218 228 238 251
Расход пара калорифером, кг/ч 942 1010 1085 1162 764 840 918 992 867 956 1046 1146
Производительность по теплу, кВт 552 591 635 681 447 492 538 581 508 559 613 671
Давление сухого насыщенного пара, МПа 0,7
Температура пара, °С 165,0
Объем нагреваемого воздуха, м³/ч 18000 25000 36000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 80 74 68 63 97 91 85 79 93 87 81 74
Аэродинамическое сопротивление, Па 73 76 80 84 110 115 121 127 214 224 234 246
Расход пара калорифером, кг/ч 1024 1100 1177 1250 857 936 1016 1098 983 1074 1167 1269
Производительность по теплу, кВт 588 631 675 717 492 537 583 630 564 616 669 728
Давление сухого насыщенного пара, МПа 1,1
Температура пара, °С 184,1
Объем нагреваемого воздуха, м³/ч 18000 25000 36000
Температура входящего воздуха, °С -20 -30 -40 -50 +30 +20 +10 0 +40 +30 +20 +10
Температура воздуха на выходе из калорифера, °С 91 85 80 74 107 101 95 89 102 95 89 82
Аэродинамическое сопротивление, Па 70 74 77 81 107 112 117 123 209 219 229 240
Расход пара калорифером, кг/ч 1155 1233 1307 1389 1001 1083 1167 1252 1158 1260 1357 1464
Производительность по теплу, кВт 641 685 726 771 556 602 648 695 643 700 754 813

Табличные данные можно использовать при подборе сопутствующего вентиляционного и пароконденсатного оборудования.

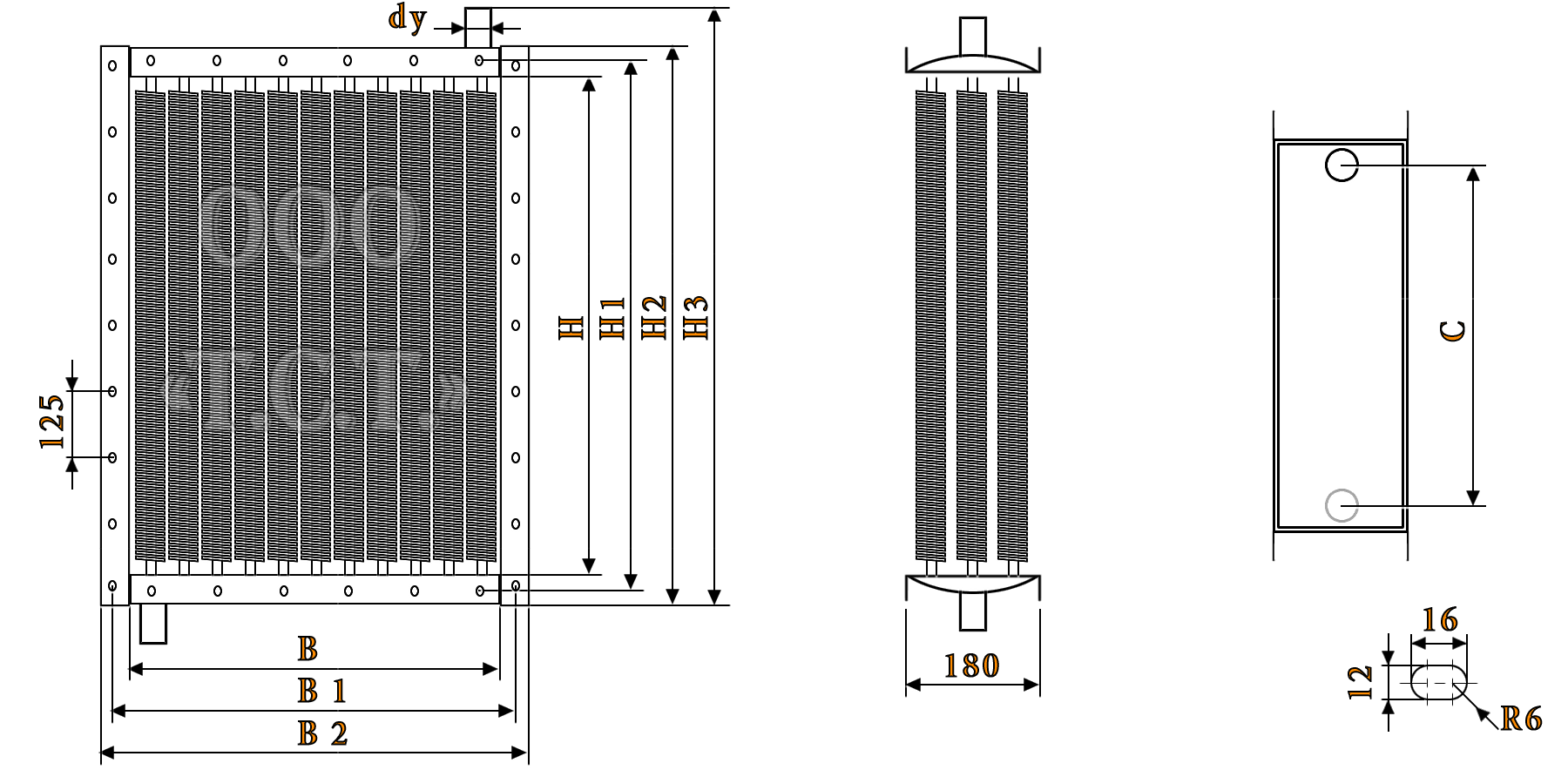

Габаритные размеры калорифера КФБ-14 А3

Калорифер КФБ-14 А3 паровой технические характеристики
Габаритные и присоединительные размеры калорифера КФБ-14 А3 парового, мм
HH 1H 2H 3BB 1B 2Cdy
146015061530159510801126115096865
паровые калориферы КФБ-А Каталог калориферов КФБ-А П
