Электрокалориферная установка СФОЦ-16

Принципы подбора и режимы эксплуатации СФОЦ-16

Электрокалориферная приточная установка СФОЦ-16 установленной тепловой мощностью 15 кВт является наименьшим агрегатом в линейке промышленного оборудования. Данный моноблок разработан для совмещенных систем воздушного отопления и приточной вентиляции малых обособленных помещений: операторских будок, постов охраны, диспетчерских пунктов, небольших насосных станций, вентиляционных камер и локальных мастерских.

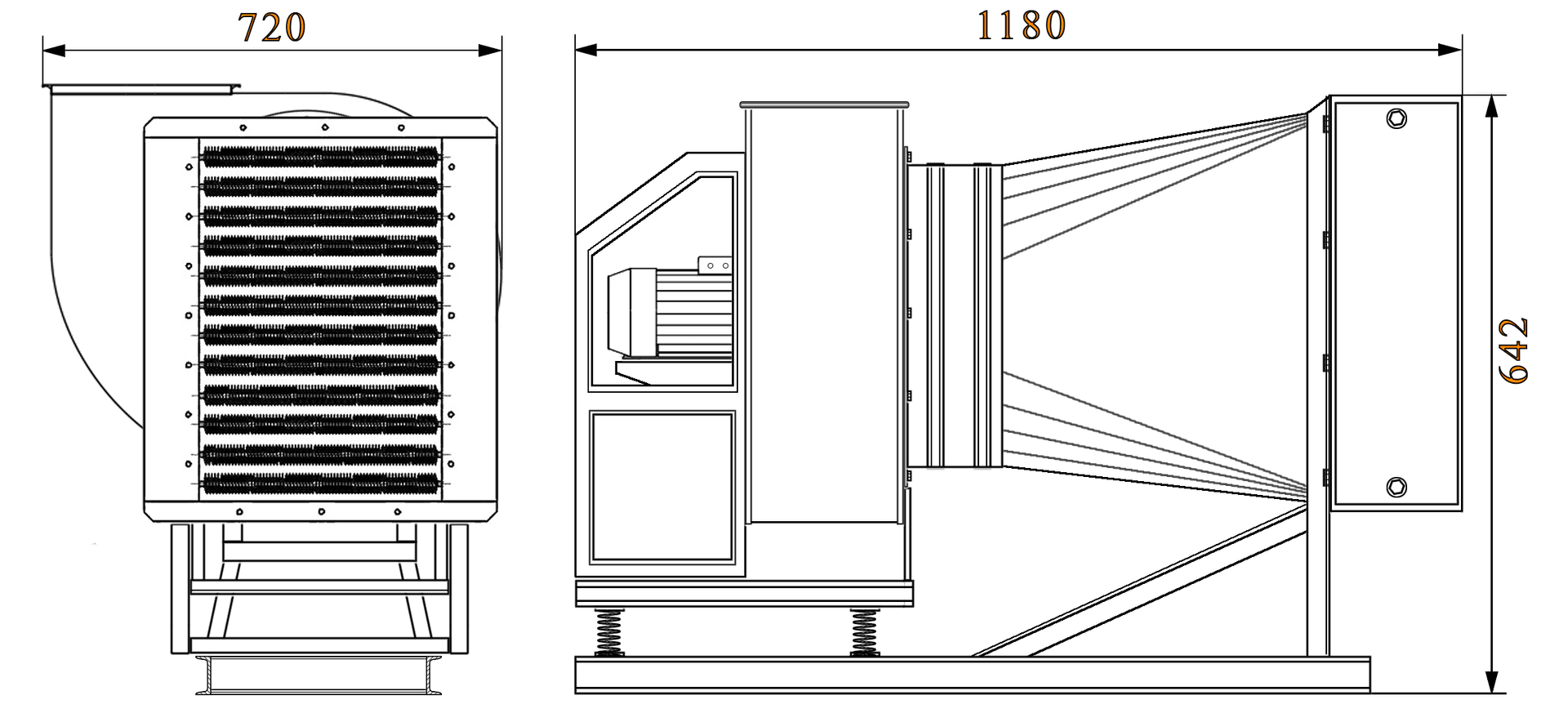

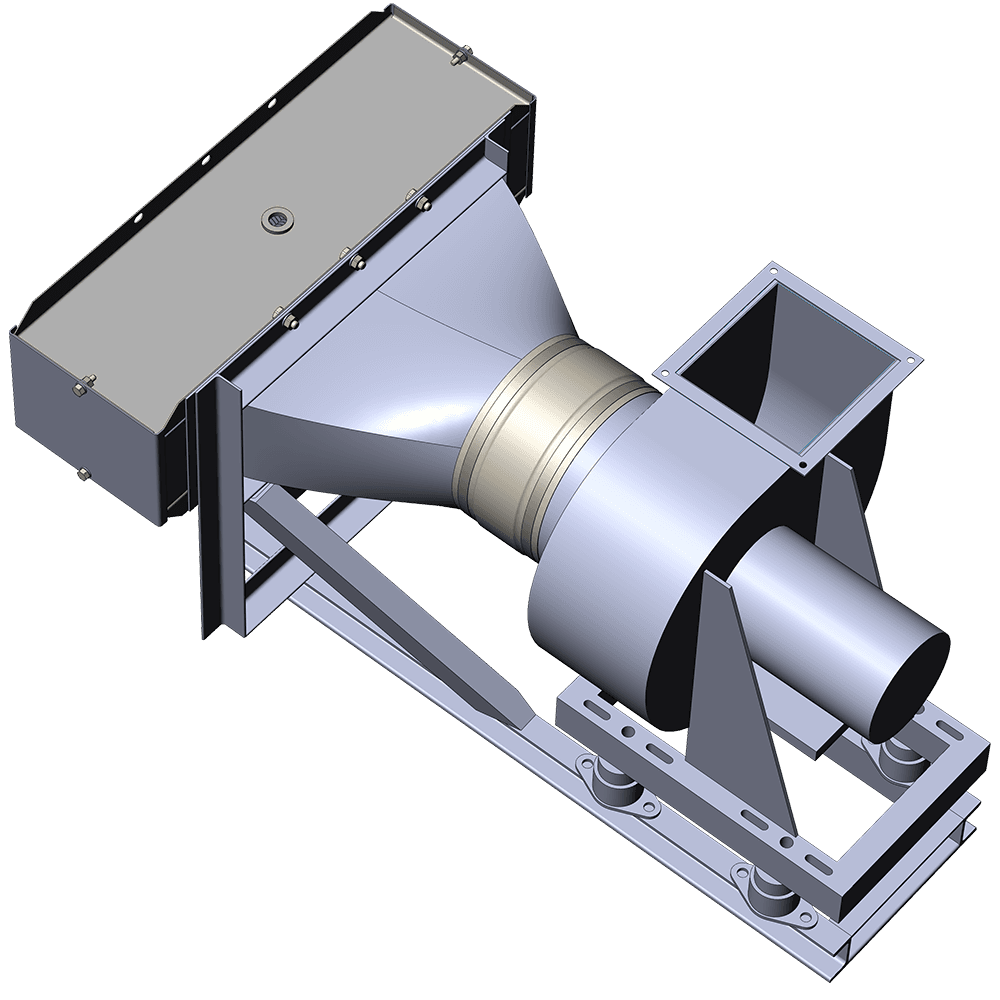

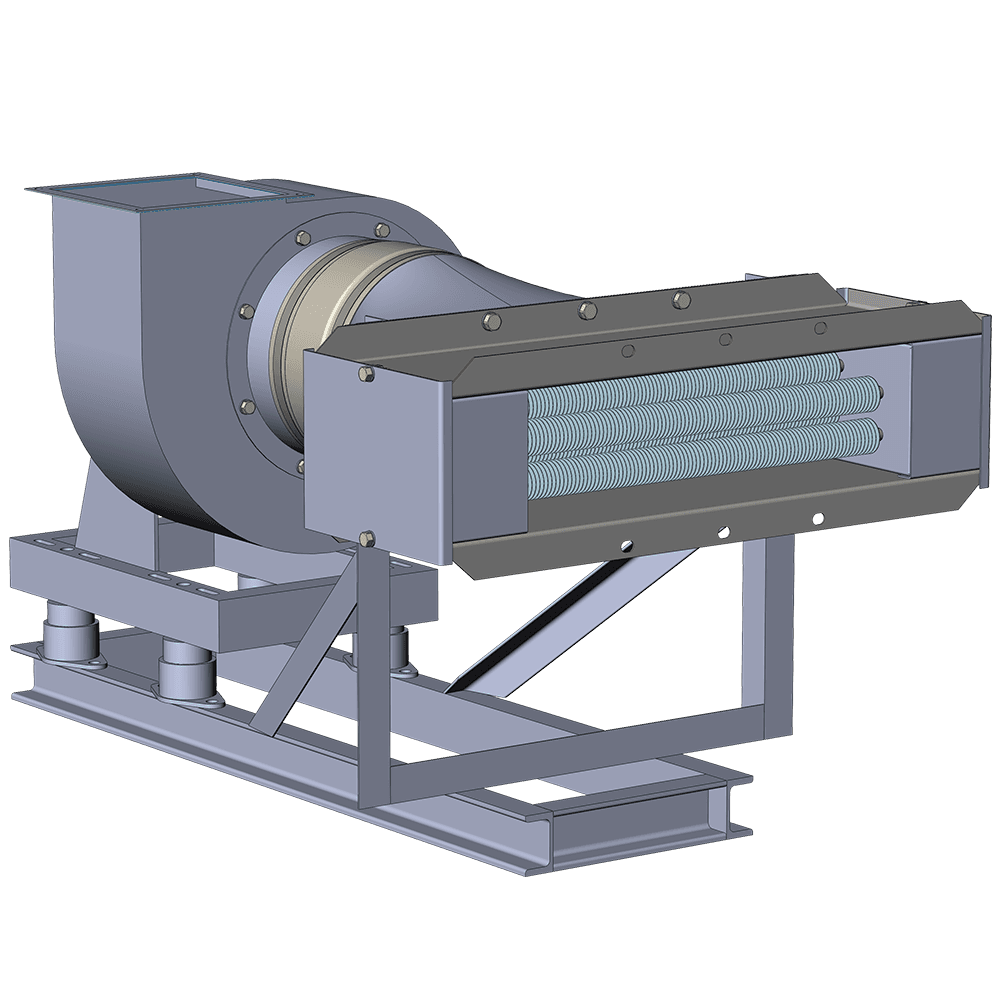

Конструктивной основой установки является канальный калорифер СФО, расположенный строго со стороны всасывания радиального вентилятора ВР 85-77-2.5 с электродвигателем 0.55 кВт (3000 об/мин). Внутреннее квадратное сечение выхлопного фланца вентилятора составляет 170×170 мм. Такое решение обеспечивает равномерное распределение скоростей и интенсивный турбулентный обдув алюминиевого оребрения ТЭНов (технология ХРП). Высокая скорость потока гарантирует эффективный съем тепла и полностью исключает появление локальных зон перегрева нагревательных элементов.

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

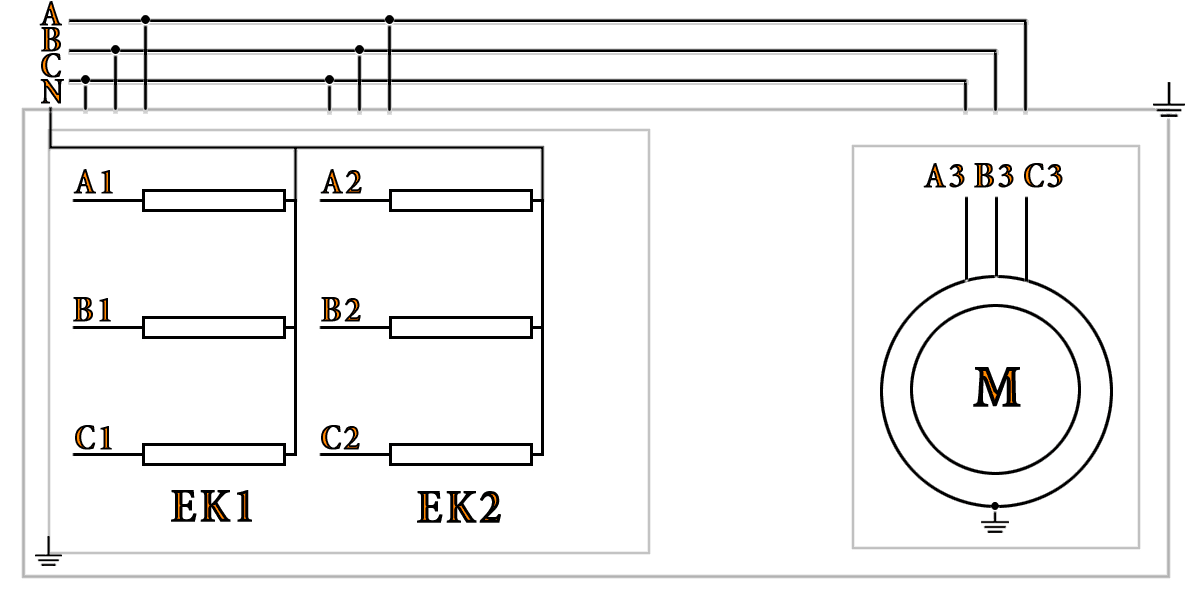

   Тепловая нагрузка СФОЦ-16 регулируется двумя равными ступенями по 7.5 кВт каждая, что позволяет адаптировать общую мощность установки к текущим температурным условиям:

   1. • Ступень 1 (Полная мощность — 15 кВт): Включены обе электрические секции. Режим предназначен для компенсации теплопотерь здания в период умеренных морозов.
   2. • Ступень 2 (Частичная мощность 1/2 — 7.5 кВт): В работе задействована одна независимая электрическая секция. Переход на эту ступень позволяет оптимизировать энергопотребление и избежать перегрева нагревательных элементов в периоды оттепелей и межсезонной эксплуатации.

   Температурные ограничения по притоку

   Ввиду конструктивных особенностей и номинальной тепловой мощности калорифера СФО-16 (15 кВт), данная установка имеет ограничения по применению в жестких климатических условиях в качестве единственного (основного) источника отопления при работе на 100% наружном притоке.

   • • Фактические показатели нагрева: При расчетной температуре наружного воздуха -30 °C и номинальной производительности по воздуху, величина подогрева потока (дельта температур) составляет 17 °C. Соответственно, температура приточного воздуха на выходе из установки составит -13 °C.
   • • Регламент инженерного применения: Установку СФОЦ-16 технически обоснованно закладывать в проекты при соблюдении одного из следующих эксплуатационных условий:
     1. 1. Эксплуатация в климатических зонах с расчетной зимней температурой наружного воздуха не ниже -10...-5 °C (что обеспечивает температуру притока на выходе в диапазоне +7...+12 °C).
     2. 2. Работа системы в режиме 100% рециркуляции (забор воздушных масс из верхней зоны обслуживаемого помещения с их последующим догревом).
     3. 3. Использование установки в качестве вспомогательного (дежурного) подогрева при наличии основной водяной или электрической системы отопления здания.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   В рамках своего безопасного интервала (1 800 – 2 000 м³/ч) установка демонстрирует следующие напорные параметры:

   • Режим 1 800 м³/ч — «Номинальный / Короткая сеть»

     • • Аэродинамика: Скорость в живом сечении калорифера умеренная. Располагаемое статическое давление для сети здания составляет стабильные 133–182 Па.
     • • Теплофизика: Сбалансированная точка для данной модели. Зимний выход при -20 °C составляет 0 °C. Ступенчатый сброс 100% мощности происходит при потеплении на улице до +5 °C.

     В таблицах приведены эксплуатационные параметры установки СФОЦ-16 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 1 800 м³/ч

     Производительность по воздуху: 1800 м3/час	Статический напор вентилятора: 305 Па

     Производительность по воздуху: 1800 м³/час

     Температура на входе, °С	Полная мощность (15 кВт)		Частичная мощность 1/2 (7.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	-10	133	-18	131
     -25	-5	143	-12	141
     -20	0	152	-7	150
     -15	+6	160	-2	158
     -10	+11	168	+4	166
     -5	+17	175	+9	173
     0	+22	182	+14	180
     +5	⛔	—	+19	186
     +10	⛔	—	⛔	—

   • Режим 2 000 м³/ч — «Предельный»

     • • Аэродинамика: Скорость потока в калорифере возрастает. Располагаемый напор для сети здания зимой падает до критического остатка в 33 Па.
     • • Теплофизика: Увеличенный обдув отодвигает тепловую отсечку полной мощности до весенних +15 °C.
     Режимы работы при расходе 2 000 м³/ч

     Производительность по воздуху: 2000 м3/час	Статический напор вентилятора: 242 Па

     Производительность по воздуху: 2000 м³/час

     Температура на входе, °С	Полная мощность (15 кВт)		Частичная мощность 1/2 (7.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	-13	33	-19	30
     -25	-7	45	-14	42
     -20	-2	56	-8	53
     -15	+4	66	-3	63
     -10	+9	75	+2	73
     -5	+14	84	+7	82
     0	+20	92	+13	90
     +5	+25	99	+18	97
     +10	+30	106	+23	104
     +15	⛔	—	+28	111
     +20	⛔	—	⛔	—

   PDF

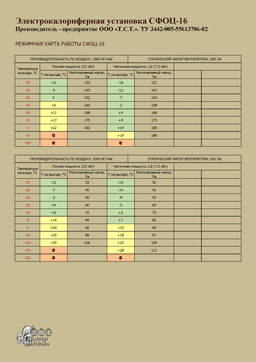

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-16 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Аэродинамическая градация вентиляционных сетей

   Ввиду компактных габаритов и напорных характеристик вентиляторного узла, инженерный подбор моноблока СФОЦ-16 ограничен исключительно короткими вентиляционными сетями с низким аэродинамическим сопротивлением:

   • • Режим прямого выпуска (сопротивление до 30 Па): Предназначен для прямого сосредоточенного выпуска воздуха в объем обслуживаемого помещения через распределительную решетку или регулируемый диффузор без подключения протяженных воздуховодов. Под данный тип монтажа моноблок допускается проектировать на максимальном расходе 2 000 м³/ч, где располагаемое статическое давление установки составляет 33 Па.
   • • Режим работы на локальную сеть (сопротивление до 100–120 Па): Применяется при необходимости подключения простой приточной ветки воздуховодов длиной до 10–12 метров без магистральных разветвлений (с установкой не более 2 воздухораспределительных решеток). Чтобы установка преодолевала аэродинамическое сопротивление такой системы, проектный расход воздуха необходимо ограничить на уровне 1 800 м³/ч. В этой рабочей зоне располагаемый статический напор моноблока возрастает до 133–182 Па, что гарантирует стабильный проектный воздухообмен и качественную наладку концевых точек.
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-16 в качестве основного источника совмещенного приточно-воздушного отопления (с полной компенсацией теплопотерь здания) кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час в зависимости от технологического назначения помещений. Фактические напорно-расходные характеристики установки обеспечивают наиболее эффективное покрытие параметров объектов при расчетной кратности воздухообмена в пределах от 1 до 2 объемов в час:

   • • Режим 1 800 м³/ч «Номинальный / Локальная сеть»:
     • 🏭 Объекты с простой приточной веткой воздуховодов: здания строительным объемом до 900 м³(например, операторский блок или диспетчерский пункт площадью около 180 м² при высоте потолков 5 метров).
   • • Режим 2 000 м³/ч «Высокообъемный / Прямой выпуск»:
     • 🏭 Помещения без подключения сети воздуховодов: здания строительным объемом до 1 000 м³ (например, локальные мастерские или посты обслуживания техники площадью до 200 м² при высоте потолков 5 метров), работающие по схеме прямого сосредоточенного выпуска нагретого воздуха через распределительные сопла установки.
