Электрокалорифер СФО-16
Электрокалорифер СФО-16
15 кВт
13 717 руб. с НДС

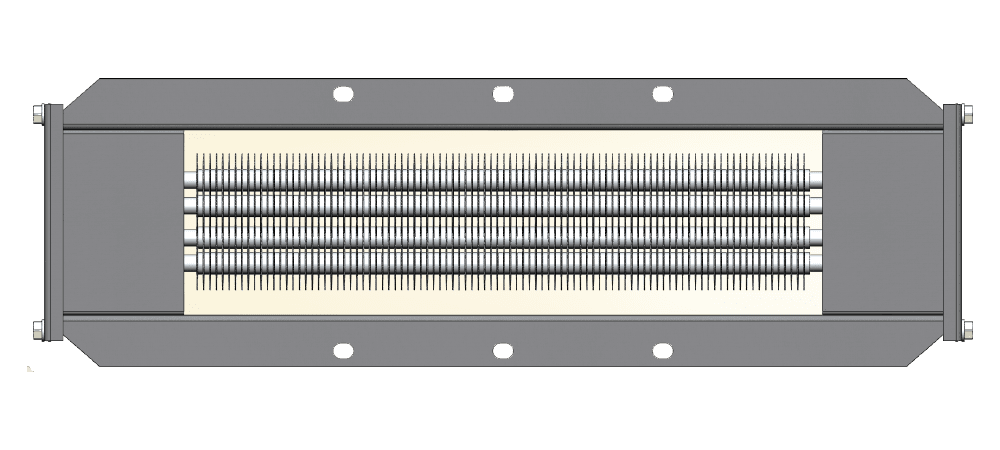

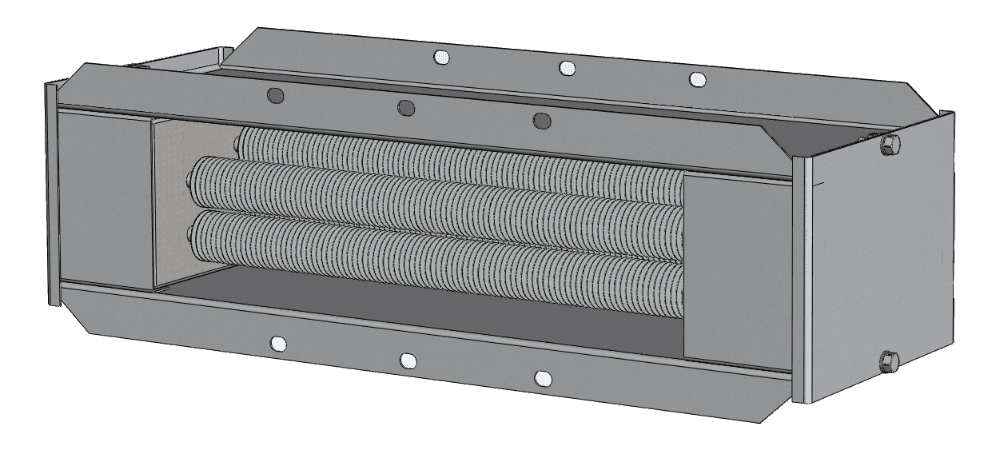

Электрокалорифер СФО-16.
ТУ 3442-004-55613706-02
Теплоотдающие элементы:
- - трубчатые электронагреватели Р-54А-13/2.5о220
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики электрокалорифера СФО-16
В таблице приведены основные технические характеристики и справочные данные по комплектующим для запуска электрокалорифера СФО-16 в работу.
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 2 |
| Схема соединений нагревателей в секции | звезда |
| Производительность по воздуху, м3/ч, не менее | 1800 |
| Количество нагревателей, общее, шт. | 6 |
| Количество нагревателей, секция, шт. | 3 |
| Количество нагревателей, группа секции, шт. | 1 |
| Установленная мощность, общая, кВт | 15 |
| Установленная мощность, секция, кВт | 7.5 |
| Установленная мощность, группа секции, кВт | 2.5 |
| Расчетный ток линии электрокалорифера, А | 23 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Расчетный ток группы секции электрокалорифера, А | 4 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Кабель на группу секции, минимальное сечение медной жилы на фазу секции, мм2 | 2.5 |
| Внешние габаритные размеры, мм | 230 х 720 х 240 |
| Масса нагревательного блока, кг | 8 |
Технический обзор эксплуатации электрокалорифера СФО-16
Электрокалорифер СФО-16 является универсальным тепловым модулем малой производительности для обособленных производственных участков площадью до 130 м2. Модель отличается высокой ремонтопригодностью и способностью эффективно работать с маломощными вентиляционными агрегатами в условиях ограниченного пространства. На основании проведенных расчетов выделены три ключевых сценария эксплуатации:
⚙️ 1. Режим «Первого подогрева». Расход 1 800 м3/ч.
- • Сфера применения: локальный обогрев постоянных рабочих мест, мастерских и бытовок, преднагрев сверххолодного наружного воздуха перед подачей на основные водяные или паровые калориферы.
- • Параметры: Вход -45…-20°C, Выход -25…0°C.
- • Технический анализ. Эксплуатация в условиях стабильных зимних морозов. Невысокий потенциал нагрева с дельтой от 15 до 20 градусов и существенный конструктивный байпас делают калорифер крайне чувствительным к температуре притока. Основной отопительный режим строго при отрицательных температурах наружного воздуха для компенсации теплопотерь малых объектов.
В таблицах приведены параметры эксплуатации электрического калорифера СФО-16 на разную производительность, температуру входящего воздуха, полную или частичную мощность. Безопасные и благоприятные по технологическим условиям и температурному графику режимы работы выделены зеленым цветом. Функционирование теплообменника с допустимым превышением лимита температуры поверхности нагревателей представлено желтым цветом. Пороговые значения, за которыми могут последовать необратимые механические изменения конструкции находятся в красной зоне.
Инженерный анализ режимов работы СФО-16 при расходе 1 800 м3/ч
При данной производительности достигается максимальная для СФО-16 дельта нагрева в двадцать градусов. На полной мощности (15 кВт) установка требует контроля температуры притока из-за сниженной скорости обдува в периферийных зонах. Анализ выполнен на основе расчетных критериев теплопередачи и оценки термической стойкости оребренных нагревательных элементов в условиях двухступенчатого регулирования мощности.
Производительность по воздуху, м3/час 1800 Скорость в живом сечении, м/сек 9.43 Полная тепловая мощность, кВт 15 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -27 -21 -16 -10 -5 0 +6 +11 +17 +22 Температура поверхности ТЭНа, °C 118 125 132 138 145 151 158 164 171 177 Аэродинамическое сопротивление, Па 205 193 182 172 162 153 145 137 130 123 Температура входящего воздуха, °C +5 Температура воздуха на выходе, °C +27 Температура поверхности ТЭНа, °C 184 Аэродинамическое сопротивление, Па 117 1. Режим полной мощности. 15 кВт – 2 работающие секции • Основные параметры Дельта нагрева 18…22 градуса. Зона «НОРМА» до -25°C. Точка «ПРЕДЕЛ» +5°C. Сопротивление 117–205 Па • Характеристика Работа на полной мощности безопасна только при отрицательных температурах наружного воздуха. Как только температура приближается к нулю, ТЭНы в ядре достигают критического порога • Аэродинамика Сопротивление на холодном пуске составляет 200 Па. Это позволяет использовать большинство осевых и канальных вентиляторов среднего давления • Применение Приточные системы вентиляции первого подогрева. Позволяет при морозе -20°C получать на выходе ровный поток с нулевой температурой
Производительность по воздуху, м3/час 1800 Скорость в живом сечении, м/сек 9.43 Тепловая мощность 1/2, кВт 7.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -33 -28 -23 -18 -12 -7 -2 +4 +9 +14 Температура поверхности ТЭНа, °C 113 120 126 132 139 145 152 158 164 171 Аэродинамическое сопротивление, Па 208 196 185 174 164 155 147 139 132 125 Температура входящего воздуха, °C +5 +10 Температура воздуха на выходе, °C +19 +25 Температура поверхности ТЭНа, °C 177 183 Аэродинамическое сопротивление, Па 119 113 Режим пониженной мощности. 7.5 кВт – 1 работающая секция • Основные параметры Дельта нагрева 12…15 градусов. Зона «НОРМА» до -20°C. Точка «ПРЕДЕЛ» +10°C. Сопротивление 113–208 Па • Теплофизика При сильном морозе -25°C калорифер выдает поток с температурой -12°C, что является типичным показателем для первой ступени малых приточных систем
Общий вывод для 1 800 м3/ч:Минимальная производительность для СФО-16 является штатным рабочим режимом в условиях отрицательных температур, обеспечивающим эффективный теплообмен при сохранении достаточно высокого ресурсного запаса оборудования. Конструктивная особенность модели требует поддержания стабильного расхода воздуха для исключения зон локального застоя и перегрева при работе на полную нагрузку.
⚙️ 2. Режим «Вентиляционного преднагрева». Расход 2 000 м3/ч.
- • Сфера применения: автомойки, малые подсобные помещения, сушильные шкафы.
- • Параметры: Вход -15…0°C, Выход +4…+20°C.
- • Технический анализ. Зона высокой интенсивности теплообмена. Массовая скорость потока в активном ядре обеспечивает эффективный съем тепловой мощности с поверхности оребрения. Воздушное отопление малообъемных помещений.
Инженерный анализ режимов работы СФО-16 при расходе 2 000 м3/ч
Производительность 2 000 м3/ч интенсифицирует конвективный теплообмен, снижая температурный напор на оболочке ТЭН. Работа на полной мощности становится более стабильной, позволяя эксплуатировать калорифер при околонулевых температурах на входе. Ступенчатое переключение мощности компенсирует суточные колебания температуры наружного воздуха. Расчет учитывает изменение кинематической вязкости и плотности среды, определяющих интенсивность теплообмена в живом сечении пучка.
Производительность по воздуху, м3/час 2000 Скорость в живом сечении, м/сек 10.48 Полная тепловая мощность, кВт 15 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -29 -23 -18 -13 -7 -2 +4 +9 +14 +20 Температура поверхности ТЭНа, °C 107 114 120 127 133 139 146 152 159 165 Аэродинамическое сопротивление, Па 250 235 222 209 197 186 176 167 158 150 Температура входящего воздуха, °C +5 +10 +15 Температура воздуха на выходе, °C +25 +30 +36 Температура поверхности ТЭНа, °C 171 177 184 Аэродинамическое сопротивление, Па 143 136 129 1. Режим полной мощности. 15 кВт – 2 работающие секции • Основные параметры Дельта нагрева 16…21 градус. Зона «НОРМА» до -15°C. Точка «ПРЕДЕЛ» +15°C. Сопротивление 129–250 Па • Характеристика При номинальной электрической нагрузке средняя дельта температур составляет восемнадцать градусов. Высокая интенсивность обдува эффективно компенсирует тепловое влияние рядов друг на друга, поддерживая температуру поверхности металла в стабильном диапазоне • Аэродинамика Сопротивление на холодном пуске требует внимательного подхода к выбору вентилятора, так как для малых систем это значение является существенным
Производительность по воздуху, м3/час 2000 Скорость в живом сечении, м/сек 10.48 Тепловая мощность 1/2, кВт 7.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -35 -29 -24 -19 -14 -8 -3 +2 +7 +13 Температура поверхности ТЭНа, °C 102 109 115 121 128 134 140 146 153 159 Аэродинамическое сопротивление, Па 253 238 224 212 200 189 179 169 160 152 Температура входящего воздуха, °C +5 +10 +15 +20 Температура воздуха на выходе, °C +18 +23 +28 +33 Температура поверхности ТЭНа, °C 165 171 177 184 Аэродинамическое сопротивление, Па 145 137 131 125 2. Режим пониженной мощности. 7.5 кВт – 1 работающая секция • Основные параметры Дельта нагрева 10…13 градусов. Зона «НОРМА» до -10°C. Точка «ПРЕДЕЛ» +20°C. Сопротивление 125–253 Па • Результат Увеличенный расход воздуха отодвигает точку лимита до +20°C, что делает этот режим базовым для отопительного сезона • Ресурсный диапазон Температурный напор минимален, что переводит работу активных нагревательных элементов в максимально щадящий тепловой режим с сохранением значительного потенциального запаса нихромовой спирали
Общий вывод для 2 000 м3/ч:Сбалансированный расход является для СФО-16 режимом с высоким коэффициентом эксплуатационной надежности. Увеличенный объем воздуха позволяет расширить диапазон использования полной мощности в сторону положительных температур входящего потока без сокращения ресурсного срока службы нагревательных элементов.
⚙️ 3. Режим «Вторичного догрева». Расход 2 200 м3/ч.
- • Сфера применения: тепловые завесы, локальный прогрев строительных конструкций.
- • Параметры: Вход +5…+20°C, Выход +23…+35°C.
- • Технический анализ. В данном режиме воздух на входе уже теплый, что снижает эффективность охлаждения ТЭНов. При работе «на догрев» крайне важно поддерживать максимальный обдув, чтобы избежать перехода в статус «ПРЕДЕЛ» по температуре поверхности.
Инженерный анализ режимов работы СФО-16 при расходе 2 200 м3/ч
Производительность 2 200 м3/ч характеризует эксплуатацию установки в режиме предельной массовой скорости для данного типа сечения. Повышение динамического напора в пучке нагревательных элементов усиливает турбулизацию потока. Это максимизирует коэффициент теплоотдачи и обеспечивает наилучшее охлаждение ТЭНов. Выводы сделаны на основе расчетных критериев интенсивности теплосъема и оценки термического состояния поверхности при пиковой аэродинамической нагрузке.
Производительность по воздуху, м3/час 2200 Скорость в живом сечении, м/сек 11.53 Полная тепловая мощность, кВт 15 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -30 -25 -19 -14 -9 -4 +2 +7 +12 +18 Температура поверхности ТЭНа, °C 97 104 110 117 123 129 136 142 148 154 Аэродинамическое сопротивление, Па 299 281 265 250 236 223 211 199 189 179 Температура входящего воздуха, °C +5 +10 +15 +20 +25 Температура воздуха на выходе, °C +23 +28 +34 +39 +44 Температура поверхности ТЭНа, °C 161 167 173 179 185 Аэродинамическое сопротивление, Па 170 162 154 147 140 1. Режим полной мощности. 15 кВт – 2 работающие секции • Основные параметры Дельта нагрева 15…19 градусов. Зона «НОРМА» до -5°C. Точка «ПРЕДЕЛ» +25°C. Сопротивление 140–299 Па • Эффективность Режим характеризуется максимальным ресурсом ТЭНов за счет низкой температуры их поверхности во всех стандартных зимних диапазонах • Особенности За счет интенсивного воздушного потока, «окно безопасности» для работы на полной мощности расширено до входящей температуры +25°C, что делает режим универсальным для зимнего и весеннего периодов
Производительность по воздуху, м3/час 2200 Скорость в живом сечении, м/сек 11.53 Тепловая мощность 1/2, кВт 7.5 Температура входящего воздуха, °C -45 -40 -35 -30 -25 -20 -15 -10 -5 0 Температура воздуха на выходе, °C -35 -30 -25 -20 -15 -9 -4 +1 +6 +11 Температура поверхности ТЭНа, °C 93 99 106 112 118 124 131 137 143 149 Аэродинамическое сопротивление, Па 302 284 268 252 238 225 213 202 191 182 Температура входящего воздуха, °C +5 +10 +15 +20 +25 +30 Температура воздуха на выходе, °C +17 +22 +27 +32 +37 +43 Температура поверхности ТЭНа, °C 155 161 167 173 179 185 Аэродинамическое сопротивление, Па 172 164 156 149 142 135 2. Режим пониженной мощности. 7.5 кВт – 1 работающая секция • Основные параметры Дельта нагрева 10…13 градусов. Зона «НОРМА» до 0°C. Точка «ПРЕДЕЛ» +30°C. Сопротивление 135–302 Па • Характеристика Режим максимальной массовой скорости в живом сечении пучка, коэффициент теплоотдачи достигает пиковых значений • Аэродинамика Сопротивление на холодном пуске очень высокое для СФО-16, требующее установки вентилятора с достаточно высокими напорными характеристиками • Безопасность Режим позволяет уверенно эксплуатировать СФО-16 в течение всего отопительного сезона, включая весенние периоды с положительными температурами на улице
Общий вывод для 2 200 м3/ч:Наибольшая производительность является для СФО-16 режимом максимальной эксплуатационной безопасности. Высокая скорость обдува гарантирует стабильный теплосъем и позволяет использовать установку на 100% мощности без риска термической деградации алюминиевого оребрения даже при работе в режиме догрева теплого воздуха в переходный период.

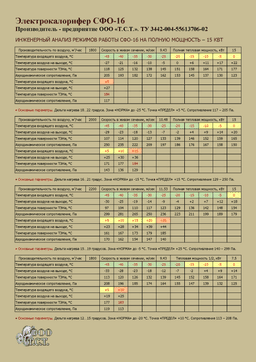

Представлен расширенный теплотехнический и аэродинамический анализ модели СФО-16 во всем диапазоне производительности (от минимального до максимального расхода воздуха). Файл содержит развернутые таблицы порядового нагрева ТЭНов, дельты температур, графики потерь давления и критические точки эксплуатации при различных режимах мощности.
| Производительность | 1 800 м³/час | 2 000 м³/час | 2 200 м³/час |
|---|---|---|---|
| Оценка теплосъема | удовлетворительный | хороший | отличный |
| Эффективность нагрева | максимальная - ΔT ≈ 20°C | оптимальная - ΔT ≈ 18°C | умеренная - ΔT ≈ 16°C |
| Ресурс ТЭНов | средний | высокий | максимальный |
| Риск перегрева | При tвх > -5°C | При tвх > +5°C | При tвх > +15°C |
| Шумы и вибрация | низкие | умеренные | повышенные |
⚙️ Адаптивное управление тепловой нагрузкой СФО-16: «Баланс расхода и мощности»
Для защиты ТЭНов СФО-16 от критического перегрева применяются два альтернативных инженерных решения:
- Программа А (снижение электрической нагрузки): При уменьшении протока или росте температуры входящего воздуха отключается одна секция (переход на 7.5 кВт). Это снижает плотность теплового потока и отодвигает достижение порога 180°C на оболочке.
- Программа Б (увеличение интенсивности обдува): Рост производительности вентилятора (например, с 1800 до 2200 м3/ч) без снижения мощности. Повышенная скорость воздуха «сбивает» температуру металла за счет роста коэффициента теплоотдачи.
- Инженерный вывод. Сценарий Б является технически более совершенным для поддержания целевой температуры в помещении, в то время как Сценарий А обязателен для работы в дежурных режимах и при неисправностях вентиляции. Рекомендуется установка автоматики, блокирующей нагрев при отключении обдува.
Системные преимущества и рекомендации по СФО-16
Калорифер СФО-16 может быть интегрирован в существующие системы с разветвленной сетью воздуховодов. В режиме полной мощности установка эффективно отапливает помещения площадью до 150 м2 при стандартной высоте потолков или до 100 м2 в производственных зданиях с высотой до 5 метров. Аппарат характеризуется двухсекционным разделением мощности и высоким коэффициентом байпаса, что определяет специфику его аэродинамического сопротивления.

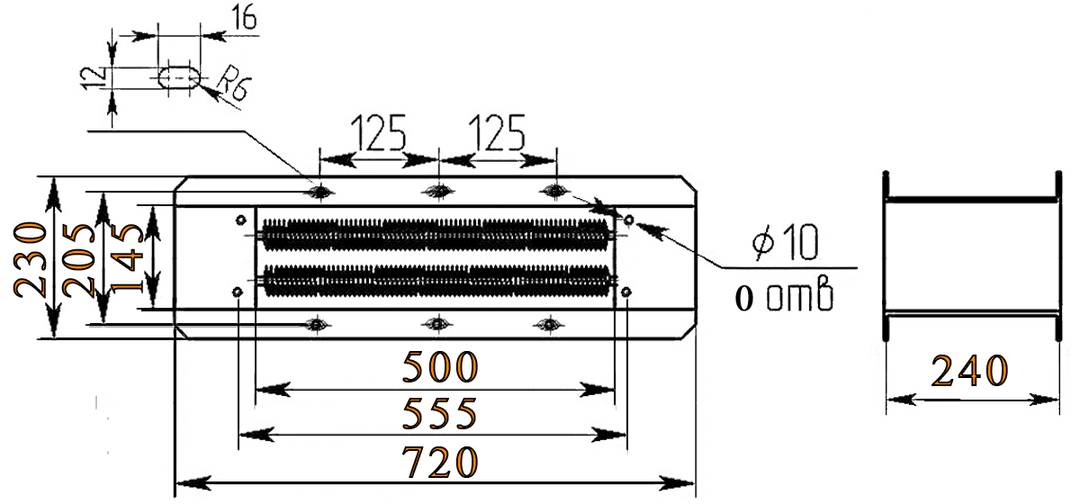

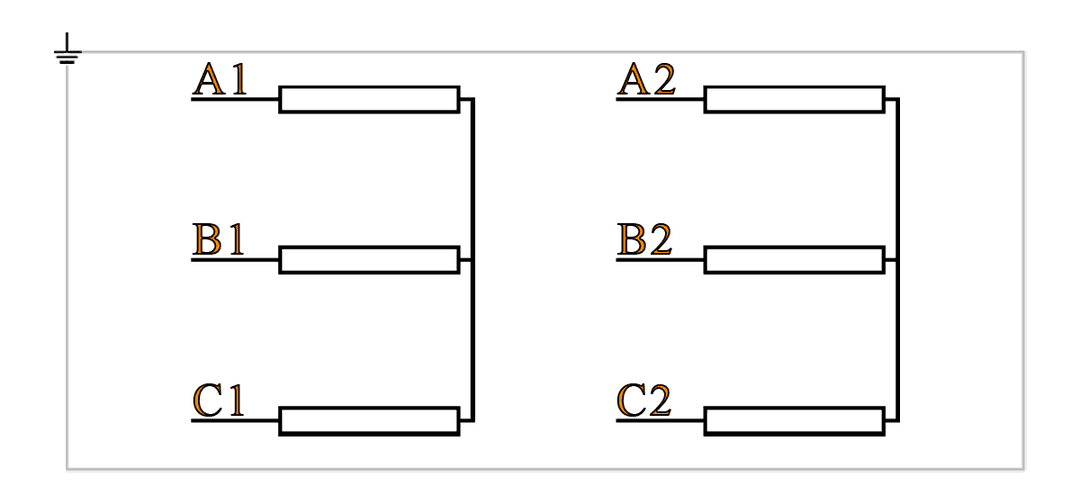

Чертеж и электрическая схема подключения электрокалорифера СФО-16

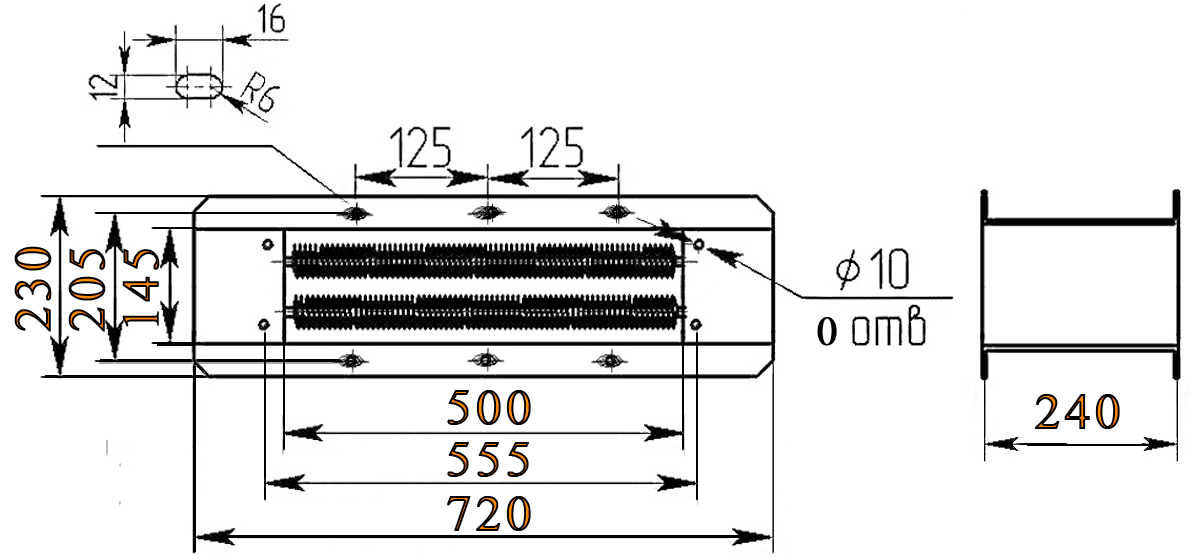

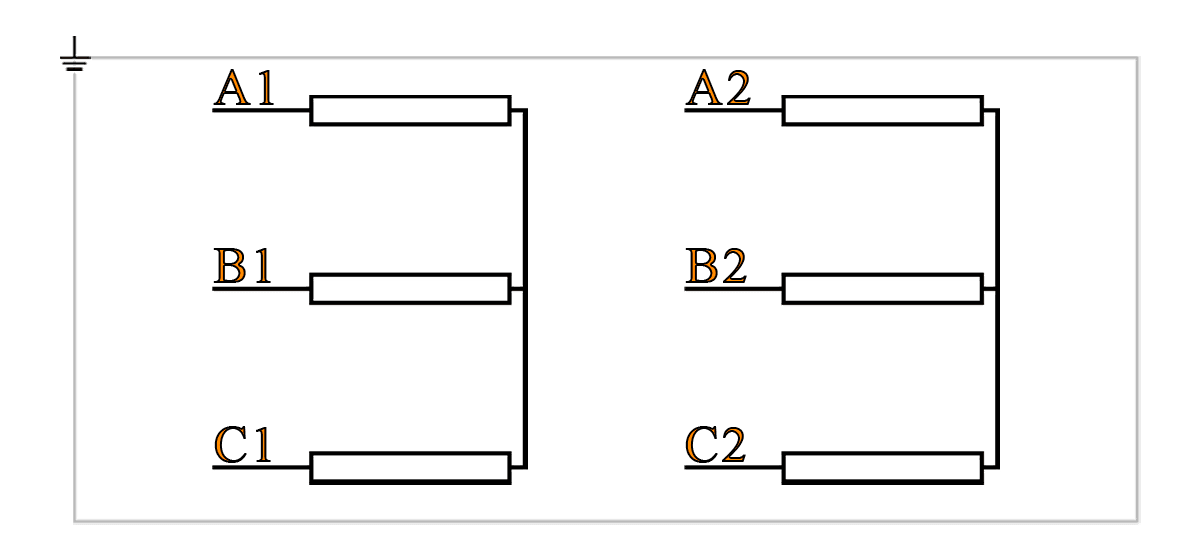

Ниже представлены чертеж с габаритными размерами и электрическая схема подключения электрокалорифера СФО-16.
Оплата и доставка электрокалорифера СФО-16
Заказать калорифер СФО-16 на нашем предприятии можно следующими способами:
- • позвонив по телефону: +7 (904) 968-14-88
- • заполнив форму заявки на нашем сайте
- • отправив письмо на электронную почту: zao_tst@mail.ru
Способы оплаты электрического калорифера СФО-16:
- • на основании счета с частичной или полной оплатой
- • на основании договора с частичной или полной постоплатой
Первичная документация:
- • универсальный передаточный документ УПД
- • обмен документами через ЭДО
| Банковские реквизиты ООО «Т.С.Т.» | |||
|---|---|---|---|
| ИНН | КПП | 5404002676 | 540401001 |
| БИК | 044525411 | 043207612 | |
| Расчетный счет | 407 028 105 1307 00 000 31 | 407 028 100 2621 01 023 57 | |
| Банк | Филиал «Центральный» Банка ВТБ ПАО г. Москва | Кемеровское отделение № 8615 ПАО Сбербанк г. Кемерово | |
| Корреспондентский счет | 301 018 101 4525 00 004 11 | 301 018 102 0000 00 006 12 | |
Доставка калорифера СФО-16:
- • самовывоз со склада завода, расположенного по адресу: г. Киселевск, ул. Юргинская 1
- • с терминалов ТК «ПЭК», «Деловые Линии» и др. г. Прокопьевска
- • поставка автотранспортом нашего предприятия
Данные воздухонагревателя для транспортировки. Внешние габаритные размеры: 0.230 м х 0.720 м х 0.240 м; объем: 0.040 м3; вес калорифера СФО-16: 8 кг.
