Электрокалорифер СФО-160
Электрокалорифер СФО-160
Характеристики: 7000 м3/ч;
157.5 кВт
92 085 руб. с НДС
Электрокалорифер СФО-160.
ТУ 3442-004-55613706-02
Теплоотдающие элементы :
- - трубчатые электронагреватели Р-54А-13/2.5о220
- с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением
Технические характеристики электрокалорифера СФО-160
В таблице приведены основные технические характеристики и справочные данные по комплектующим для запуска электрокалорифера СФО-160 в работу.
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 66 |
| Количество нагревателей, секция, шт. | 21 |
| Количество нагревателей, группа секции, шт. | 7 |
| Установленная мощность, общая, кВт | 157.5 |
| Установленная мощность, секция, кВт | 52.5 |
| Установленная мощность, группа секции, кВт | 17.5 |
| Производительность по воздуху, м3/ч, не менее | 7000 |
| Расчетный ток линии электрокалорифера, А | 240 |
| Расчетный ток одной секции электрокалорифера, А | 80 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 95 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 25 |
| Внешние габаритные размеры, мм | 1070 х 720 х 240 |
| Масса нагревательного блока, кг | 54 |

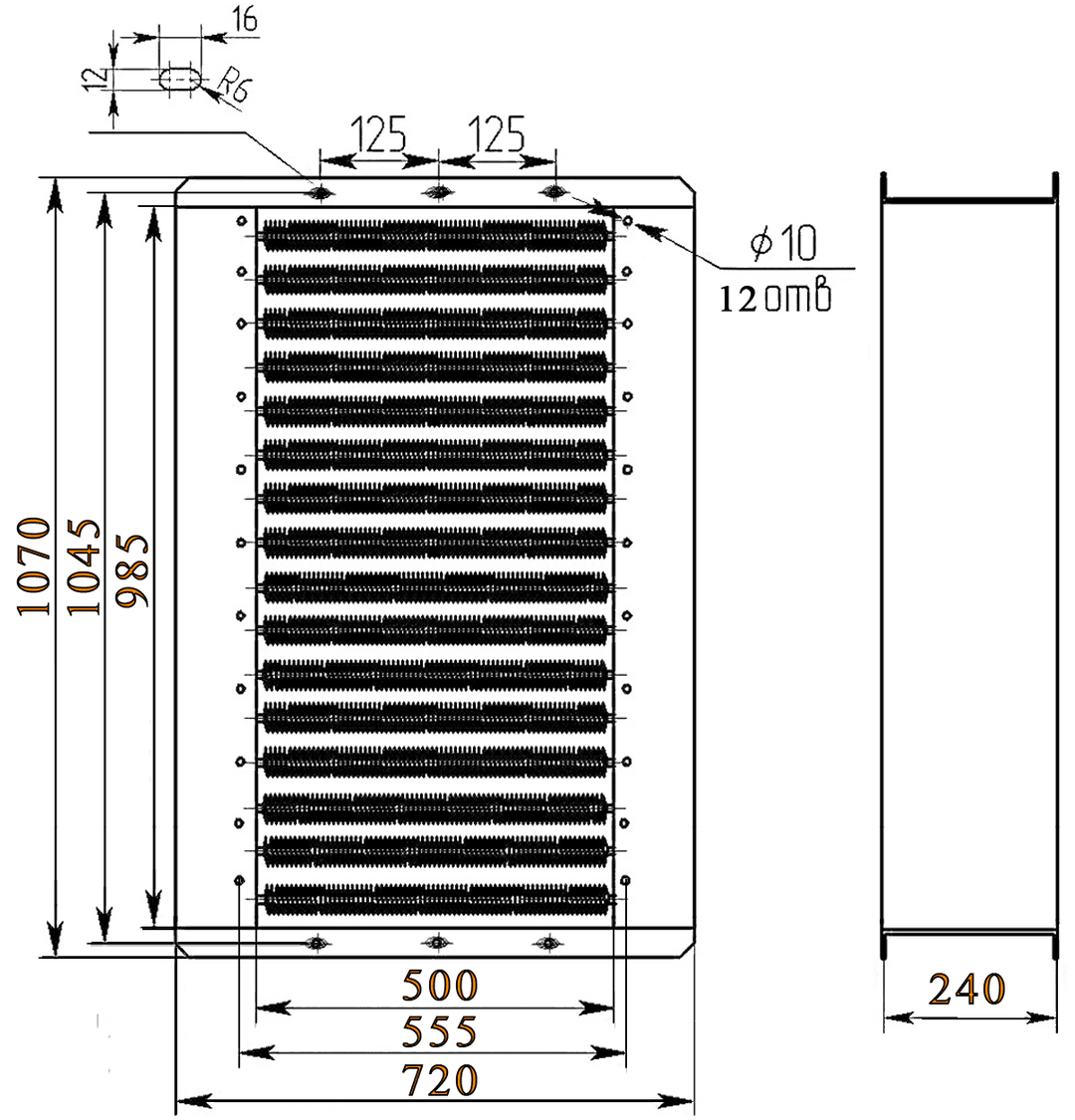

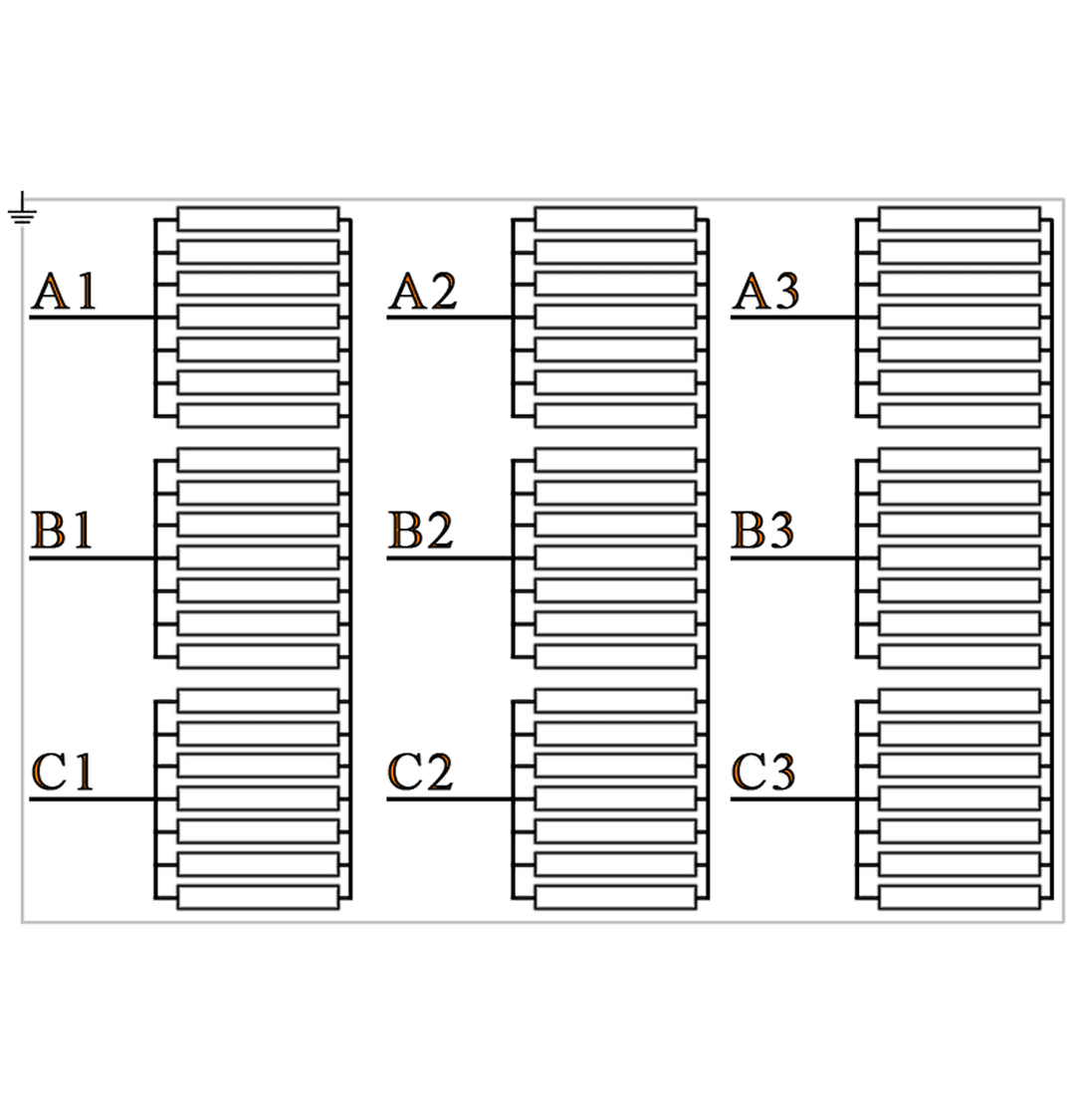

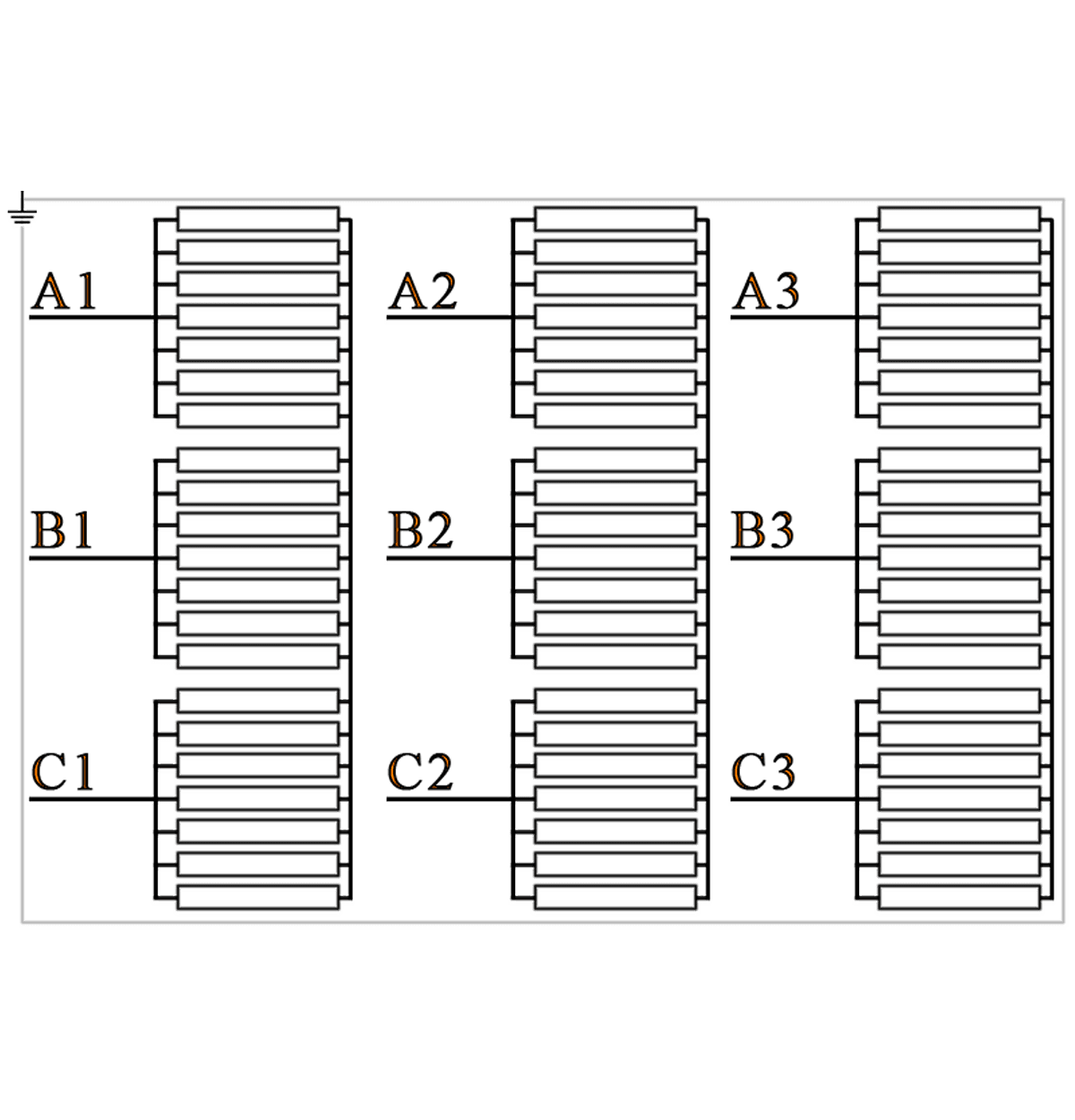

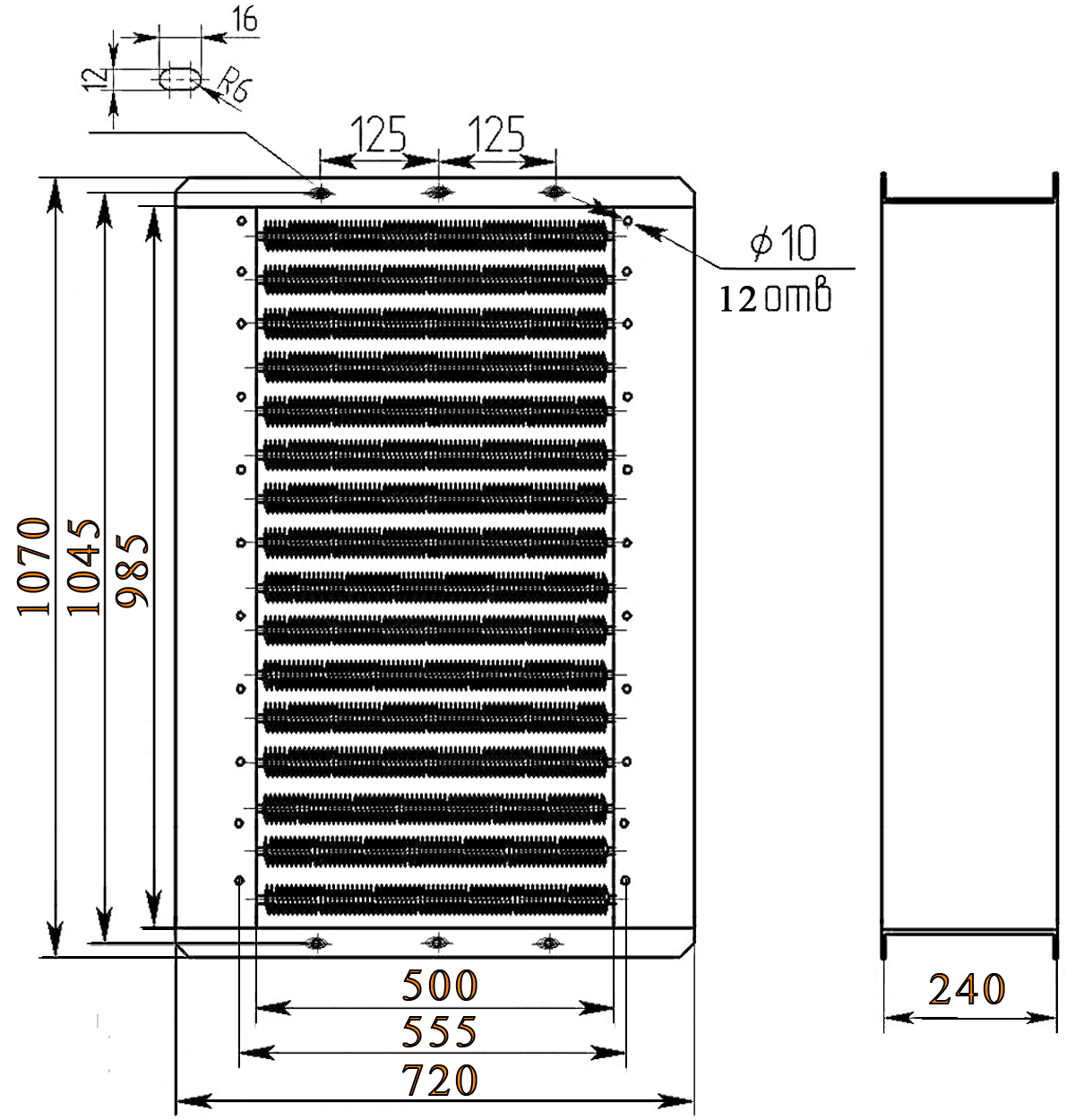

Чертеж и электрическая схема подключения электрокалорифера СФО-160
Ниже представлены чертеж с габаритными размерами и электрическая схема подключения электрокалорифера СФО-160.
