Электрокалориферная установка СФОЦ-250

Принципы подбора и режимы эксплуатации СФОЦ-250

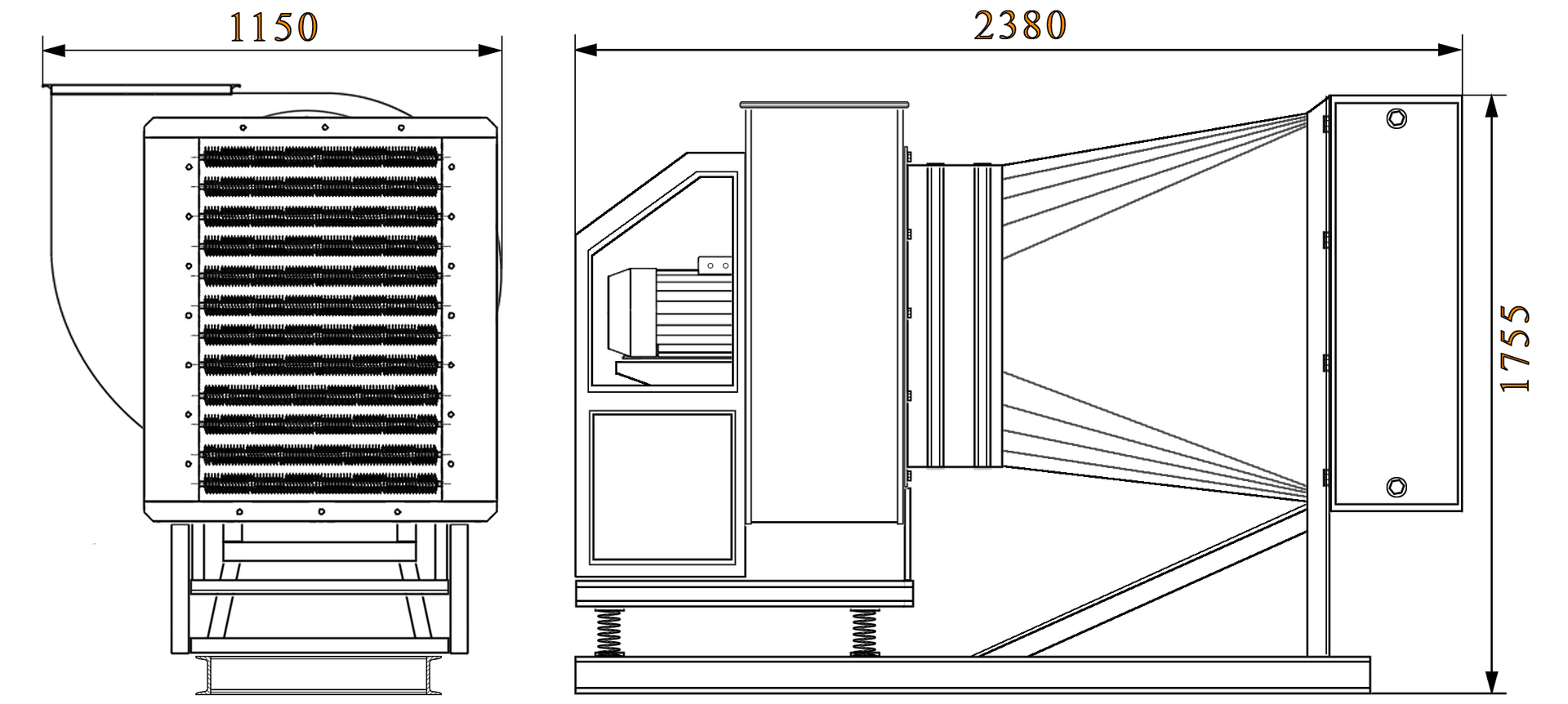

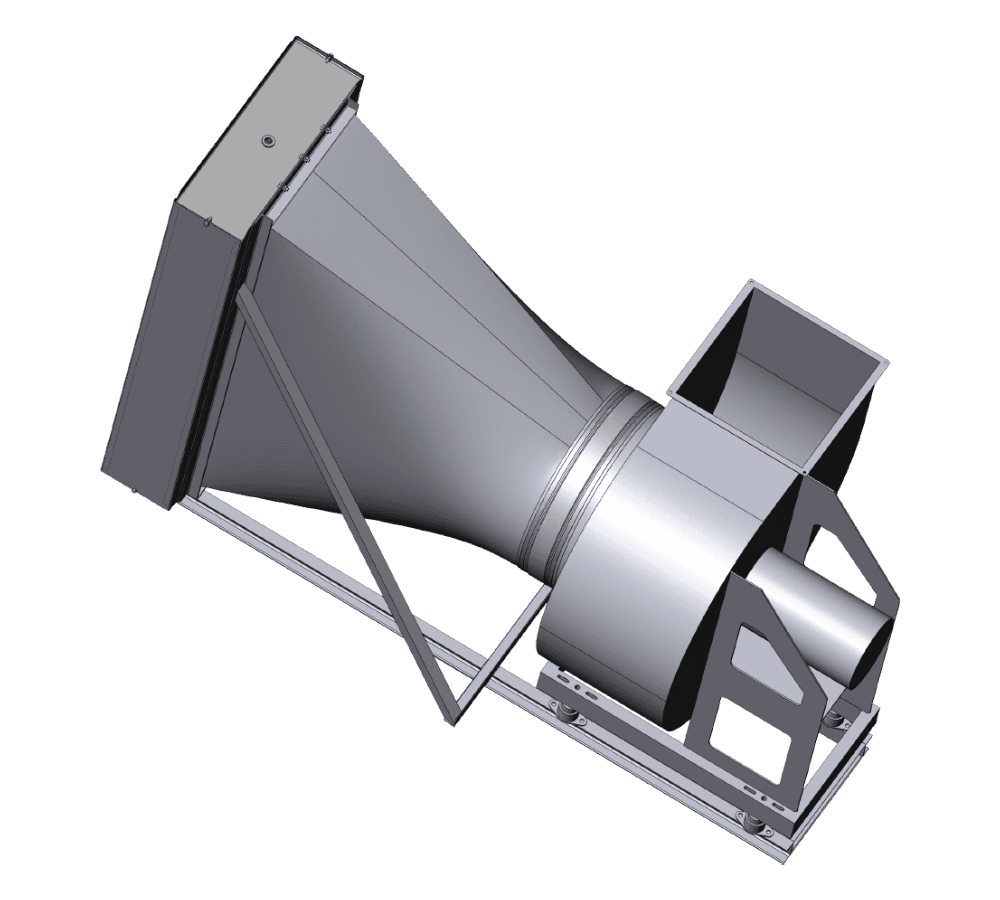

Электрокалориферная приточная установка СФОЦ-250 с теплопроизводительностью 247.5 кВт является самой мощной моделью в промышленной линейке и представляет собой высоконапорный моноблок, совмещающий функции вентиляции и воздушного отопления. Ключевая конструктивная особенность СФОЦ-250 — расположение канального калорифера СФО-250 строго со стороны всасывания радиального вентилятора ВР 85-77-6.3 (7.5 кВт/1500 об/мин). Внутреннее квадратное сечение выхлопного фланца вентилятора составляет 436×436 мм.

Такое решение обеспечивает равномерное распределение скоростей и интенсивный турбулентный обдув алюминиевого оребрения ТЭНов (технология ХРП). Высокая скорость воздушного потока гарантирует эффективный съем тепла и полностью исключает появление локальных зон перегрева нагревательных элементов.

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

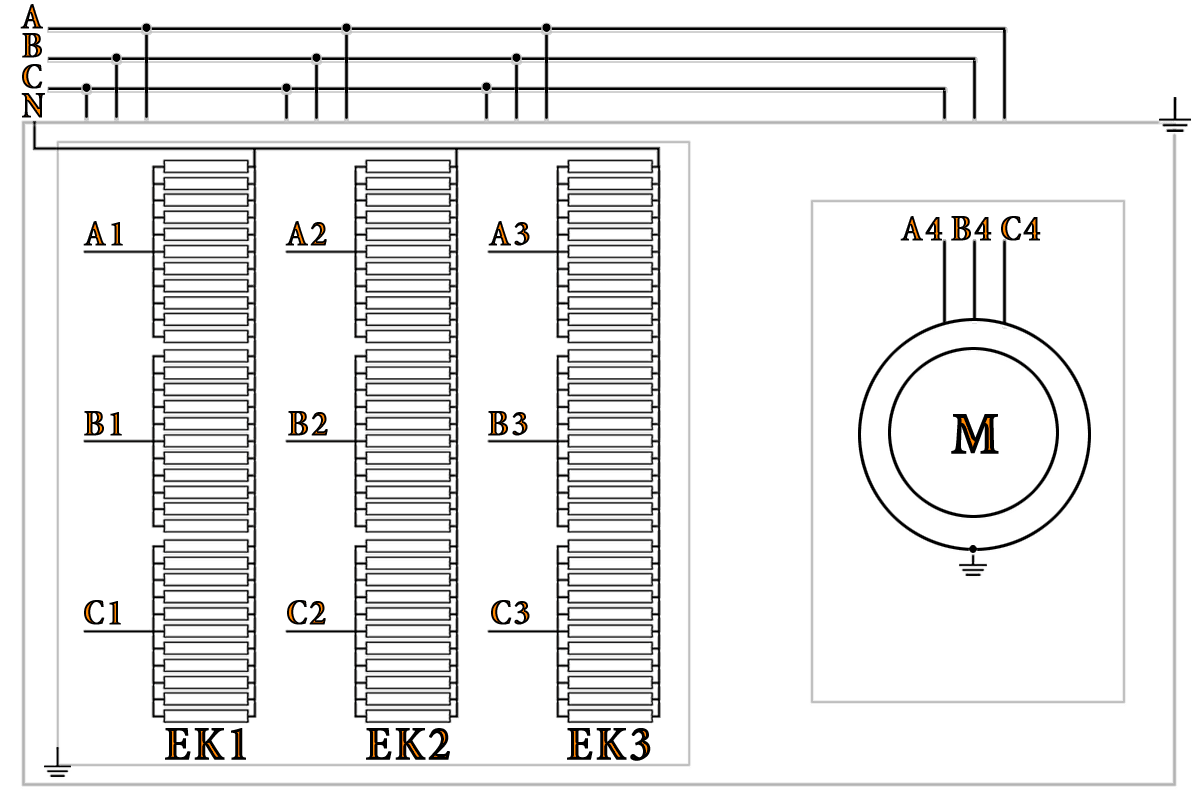

   Эксплуатация установки СФОЦ-250 базируется на трехступенчатом каскадном переключении мощностей:

   1. • Ступень 1 (Полная мощность — 247.5 кВт): Номинальное рабочее напряжение подается на все три секции трубчатых электронагревателей. Режим предназначен для компенсации значительных зимних теплопотерь в широком температурном диапазоне, включая периоды пиковых отрицательных температур.
   2. • Ступень 2 (Частичная мощность 2/3 — 165 кВт): В работе задействованы две независимые электрические секции. Переход на эту ступень осуществляется в периоды зимних оттепелей, а также во время весенне-осеннего потепления для оптимизации энергопотребления.
   3. • Ступень 3 (Минимальная мощность 1/3 — 82.5 кВт): Работает строго одна секция (33 ТЭНа из 99). Применяется в режиме глубокого межсезонья, для организации дежурного отопления объектов или в технологических линиях сушильных комплексов.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   Инженерный подбор СФОЦ-250 подчиняется статическому напорному балансу. Потенциальная энергия сжатия вентилятора (чистый статический напор) расходуется сначала на преодоление внутреннего аэродинамического сопротивления интегрированного калорифера СФО-250, после чего ее избыточная часть формирует располагаемое статическое давление установки на выходе. Эти значения, необходимые для расчета параметров вентиляционной сети здания, вынесены в отдельные таблицы.

   Поведение установки в рамках ее безопасного рабочего интервала делится на три ярко выраженных режима:

   • Режим 12 000 м³/ч — «Высоконапорный / Магистральный»

     • • Аэродинамика: Скорость в живом сечении минимальна. Сопротивление ТЭНов падает до минимума. Вентилятор смещается влево-вверх по своей кривой и выдает высокий статический напор. Располагаемое давление для сети достигает 840–880 Па.
     • • Теплофизика: Сниженный обдув способствует глубокому прогреву воздуха (максимальная дельта нагрева). Из-за повышенного теплового напряжения нагревательных элементов данный режим требует соблюдения правил эксплуатации и строгого контроля за недопущением перегрева оболочки ТЭНов выше критической отметки.

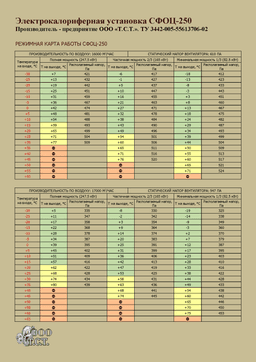

     В таблицах приведены эксплуатационные параметры установки СФОЦ-250 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 12 000 м³/ч

     Производительность по воздуху: 12000 м3/час	Статический напор вентилятора: 949 Па

     Производительность по воздуху: 12000 м³/час

     Температура на входе, °С	Полная мощность (247.5 кВт)		Частичная мощность 2/3 (165 кВт)		Минимальная мощность 1/3 (82.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+21	841	+3	837	-14	833
     -25	+27	847	+9	843	-9	839
     -20	+33	852	+14	849	-3	845
     -15	+39	857	+20	854	+2	851
     -10	+46	862	+26	859	+7	856
     -5	+52	867	+31	864	+13	861
     0	+58	871	+37	868	+18	866
     +5	+64	875	+43	872	+23	870
     +10	⛔	—	+48	876	+29	874
     +15	⛔	—	+54	880	+34	877
     +20	⛔	—	+60	883	+39	881
     +25	⛔	—	⛔	—	+45	885
     +30	⛔	—	⛔	—	+50	889
     +35	⛔	—	⛔	—	+55	892
     +40	⛔	—	⛔	—	⛔	—

   • Режим 14 000 – 15 000 м³/ч — «Номинальный / Сбалансированный»

     • • Аэродинамика: Скорость потока обеспечивает идеальное соотношение сил. Располагаемое статическое давление для сети стабильно удерживается в диапазоне 500–700 Па.
     • • Теплофизика: Самая экономически и технически эффективная зона. Дельта нагрева составляет 40–45 °C (при расчетной зимней температуре уличного воздуха -30 °C на выходе обеспечиваются комфортные +10...+15 °C). Полная тепловая нагрузка используется в холодный период года; при весеннем потеплении рекомендуется снижать мощность ступеней нагрева во избежание перегрева ТЭНов.
     Режимы работы при расходе 15 000 м³/ч

     Производительность по воздуху: 15000 м3/час	Статический напор вентилятора: 682 Па

     Производительность по воздуху: 15000 м³/час

     Температура на входе, °С	Полная мощность (247.5 кВт)		Частичная мощность 2/3 (165 кВт)		Минимальная мощность 1/3 (82.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+10	515	-4	511	-18	506
     -25	+16	525	+1	520	-12	516
     -20	+22	533	+7	529	-7	525
     -15	+28	541	+12	537	-2	534
     -10	+34	549	+18	545	+3	541
     -5	+39	556	+23	552	+9	549
     0	+45	562	+29	559	+14	556
     +5	+51	568	+34	565	+19	562
     +10	+57	574	+40	571	+25	568
     +15	+63	579	+45	576	+30	573
     +20	+68	584	+51	581	+35	578
     +25	+74	589	+57	586	+40	583
     +30	⛔	—	+62	590	+45	587
     +35	⛔	—	+68	594	+51	591
     +40	⛔	—	+73	598	+56	595
     +45	⛔	—	⛔	—	+61	599
     +50	⛔	—	⛔	—	+67	602
     +55	⛔	—	⛔	—	⛔	—

   • Режим 16 000 – 17 000 м³/ч — «Высокообъемный / Максимальный расход»

     • • Аэродинамика: Скорость в живом сечении становится предельной. Динамическое сопротивление калорифера лавинообразно возрастает (до 212 Па в зимних условиях). Вентилятор смещается на правый край характеристики, из-за чего располагаемый напор для сети снижается до 335–450 Па.
     • • Теплофизика: Форсированный обдув снимает тепло с алюминиевого оребрения ХРП с максимальной интенсивностью, обеспечивая самый безопасный термический режим для оборудования. Дельта нагрева воздуха снижается до 30–35 °C. В летний период данный режим может использоваться без включения нагревательных элементов — для организации эффективной общеобменной вентиляции цеха.
     Режимы работы при расходе 17 000 м³/ч

     Производительность по воздуху: 17000 м3/час	Статический напор вентилятора: 547 Па

     Производительность по воздуху: 17000 м³/час

     Температура на входе, °С	Полная мощность (247.5 кВт)		Частичная мощность 2/3 (165 кВт)		Минимальная мощность 1/3 (82.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+5	335	-8	330	-19	325
     -25	+11	347	-2	342	-14	338
     -20	+17	358	+3	354	-9	349
     -15	+22	368	+9	364	-3	360
     -10	+28	378	+14	374	+2	370
     -5	+34	387	+20	383	+7	379
     0	+39	395	+25	391	+12	387
     +5	+45	402	+31	399	+17	395
     +10	+51	409	+36	406	+23	403
     +15	+57	416	+42	413	+28	410
     +20	+62	422	+47	419	+33	416
     +25	+68	428	+53	425	+38	422
     +30	+74	434	+58	431	+44	428
     +35	+80	439	+63	436	+49	433
     +40	⛔	—	+68	441	+54	438
     +45	⛔	—	+74	445	+60	442
     +50	⛔	—	⛔	—	+65	446
     +55	⛔	—	⛔	—	+70	450
     +60	⛔	—	⛔	—	+75	453
     +65	⛔	—	⛔	—	⛔	—

   PDF

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-250 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Инженерная градация вентиляционных сетей

   Для экспресс-анализа возможности применения СФОЦ-250 располагаемый статический напор установки сопоставляется с тремя типами трасс:

   • • Короткая сеть (сопротивление до 300 Па): Простая магистраль длиной до 15 метров с воздухораспределителями увеличенного сечения. При максимальном расчете в 17 000 м³/ч располагаемый напор СФОЦ-250 составляет 350 Па, что гарантированно и с запасом перекрывает аэродинамическое сопротивление такой трассы.
   • • Средняя сеть (сопротивление 400–600 Па): Классическая цеховая вентиляция протяженностью 30–60 метров с поворотами, тройниками и раздачей на 10–20 регулируемых решеток. Система проектируется на номинальных режимах работы установки (14 000 – 15 000 м³/ч), где свободный напор моноблока составляет 470–700 Па, что обеспечивает точную балансировку сети и преодоление местных сопротивлений.
   • • Длинная / Сложная сеть (сопротивление 700–800 Па): Разветвленные магистрали длиной более 80 метров, развитые вертикальные стояки, точечные гибкие воздуховоды к рабочим местам или трассы с дополнительными ступенями фильтрации. Данные параметры являются предельными для установки: чтобы «пробить» такую сеть, СФОЦ-250 необходимо заложить по расходу на уровне 12 000 м³/ч. Это переводит вентилятор в зону максимального статического давления, обеспечивая до 840 Па свободного напора.
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-250 в качестве основного источника совмещенного приточно-воздушного отопления (с полной компенсацией теплопотерь здания) кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час в зависимости от технологического назначения помещений. Исходя из нормативных требований, одна установка СФОЦ-250 способна эффективно отопить и провентилировать здания следующих строительных объемов:

   • • Режим 12 000 м³/ч (Высокий напор для развитых сетей):
     • 🏭 Промышленные объекты с разветвленной сетью воздуховодов (кратность K=2): здания строительным объемом до 6 000 м³.
     • 🏭 Крупные высокие склады и ангары (кратность K=1): объемом до 12 000 м³ (при высоте потолков 6 метров — площадь застройки около 2 000 м²).
   • • Режим 15 000 м³/ч (Номинальный баланс):
     • 🏭 Типовые цеха, ремонтные депо, автотранспортные предприятия (кратность K=2): здания строительным объемом до 7 500 м³(например, пролет габаритами 24 × 60 метров с полезной высотой 5.2 метра).
     • 🏭 Склады логистических комплексов (кратность K=1): объемом до 15 000 м³ (при высоте потолков 6 метров — площадь склада около 2 500 м²).
   • • Режим 17 000 м³/ч (Максимальный объем для коротких сетей):
     • 🏭 Объекты с избыточными технологическими тепловыделениями или сельскохозяйственные комплексы (кратность K=3): здания объемом до 5 600 м³.
     • 🏭 Крупные открытые монообъемы без внутренних перегородок (кратность K=1): здания объемом до 17 000 м³ (при высоте потолков 7–8 метров — площадь цеха от 2 100 до 2 400 м²), работающие по схеме прямого сосредоточенного выпуска воздуха в рабочую зону.
