Электрокалориферная установка СФОЦ-60

Принципы подбора и режимы эксплуатации СФОЦ-60

Электрокалориферная приточная установка СФОЦ-60 установленной тепловой мощностью 67.5 кВт является серийным агрегатом в линейке среднемощного промышленного оборудования. Данный моноблок предназначен для совмещенных систем воздушного отопления и приточной вентиляции небольших производственных цехов, ремонтных мастерских, автосервисов, локальных складских помещений и отдельно стоящих технологических сооружений.

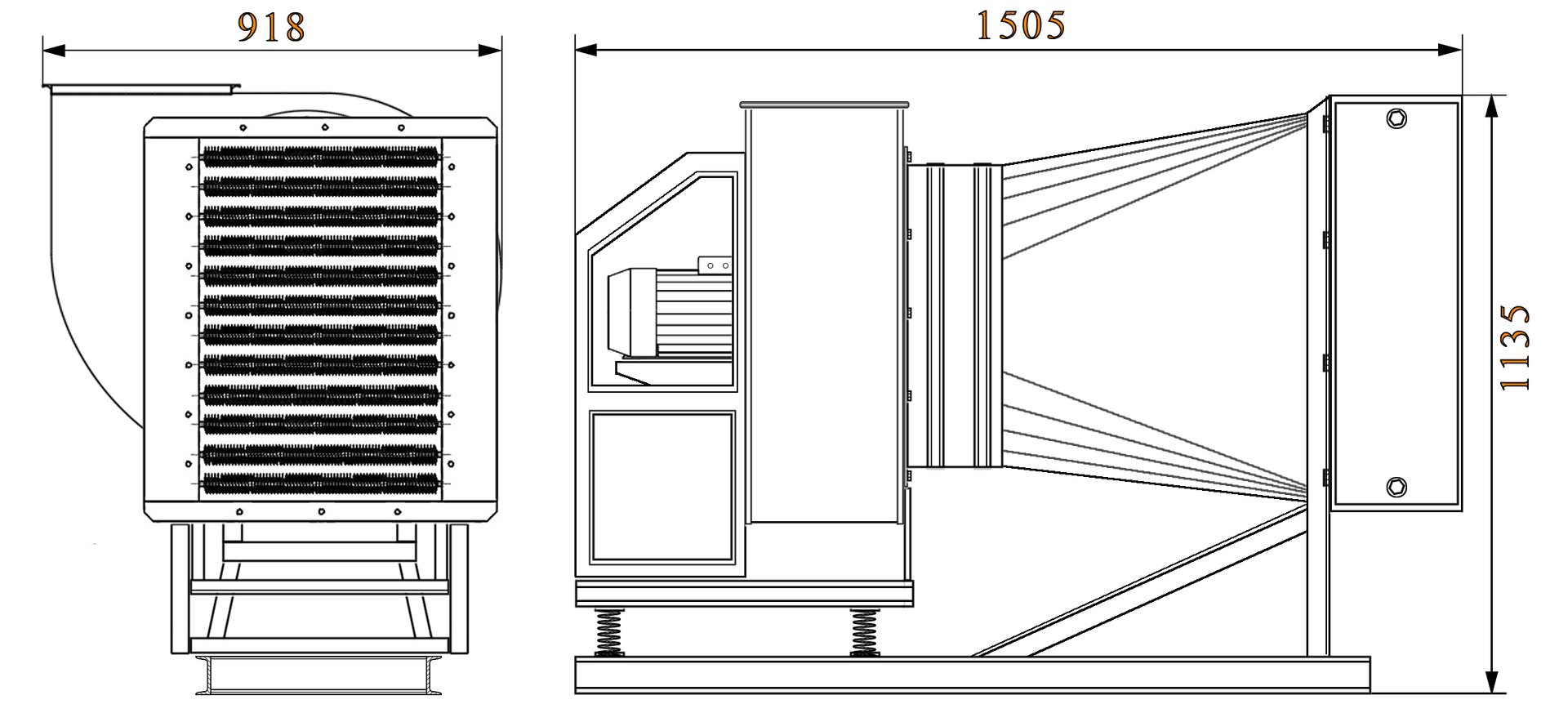

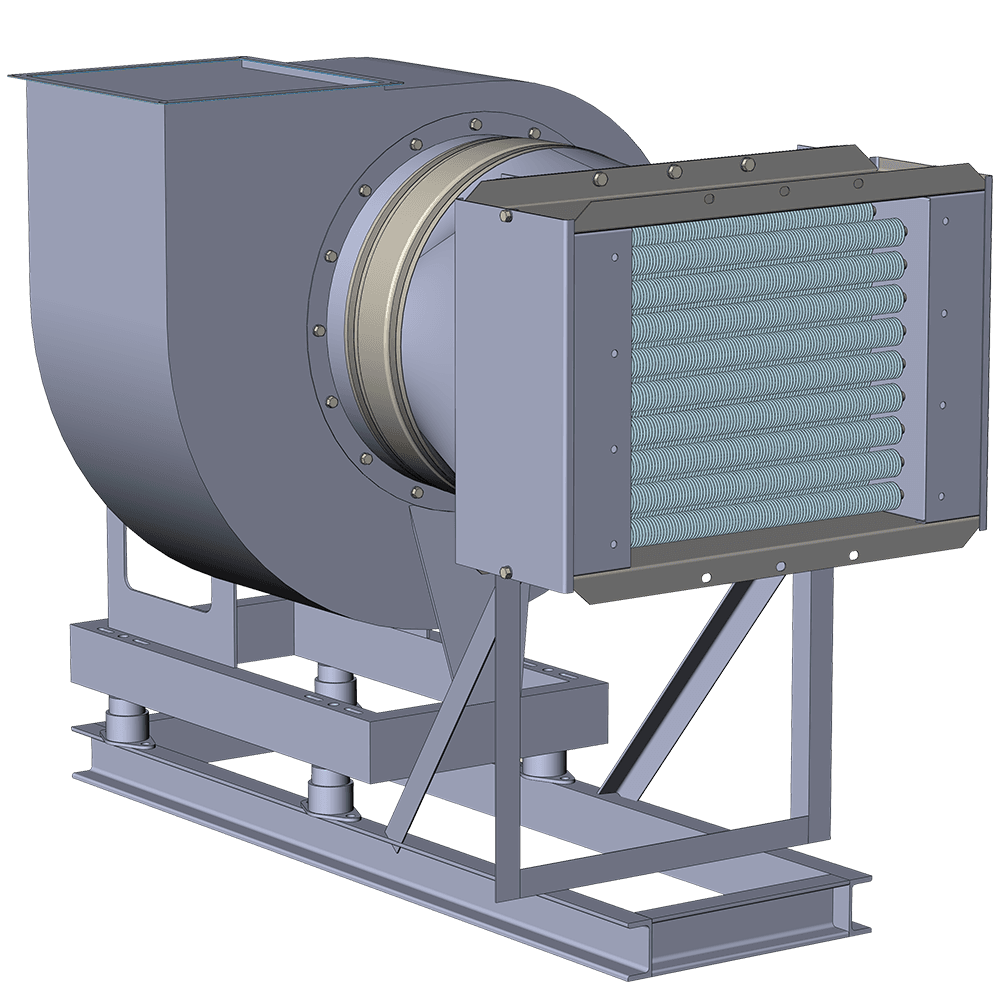

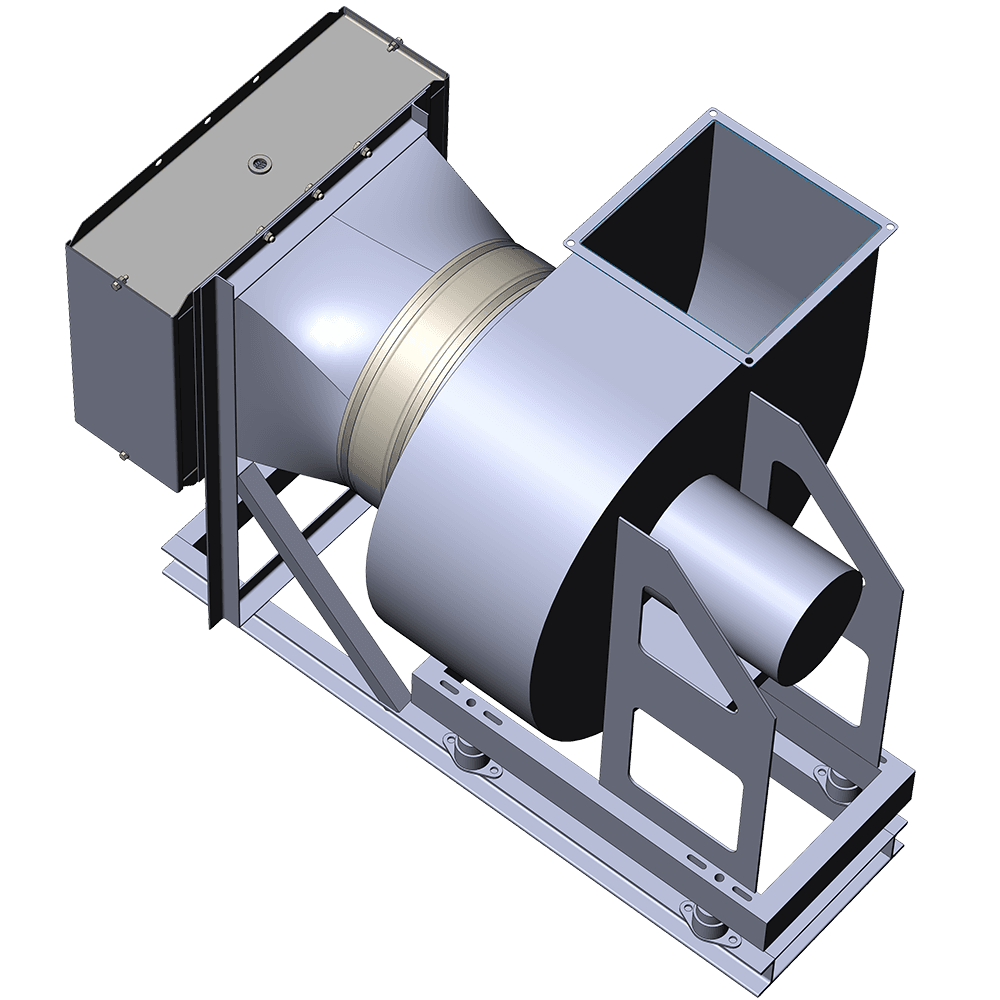

Конструктивная особенность установки СФОЦ-60 — комплектация радиальным вентилятором ВР 85-77-5 с электродвигателем 1.5 кВт (1500 об/мин). Внутреннее квадратное сечение выхлопного фланца вентилятора составляет 345×345 мм. Канальный калорифер СФО расположен строго со стороны всасывания вентилятора. Такое решение обеспечивает равномерное распределение скоростей и интенсивный турбулентный обдув алюминиевого оребрения нагревателей, что обеспечивает высокий коэффициент конвективного теплосъема.

1. ⚙️ 1. Каскадный алгоритм регулирования мощности

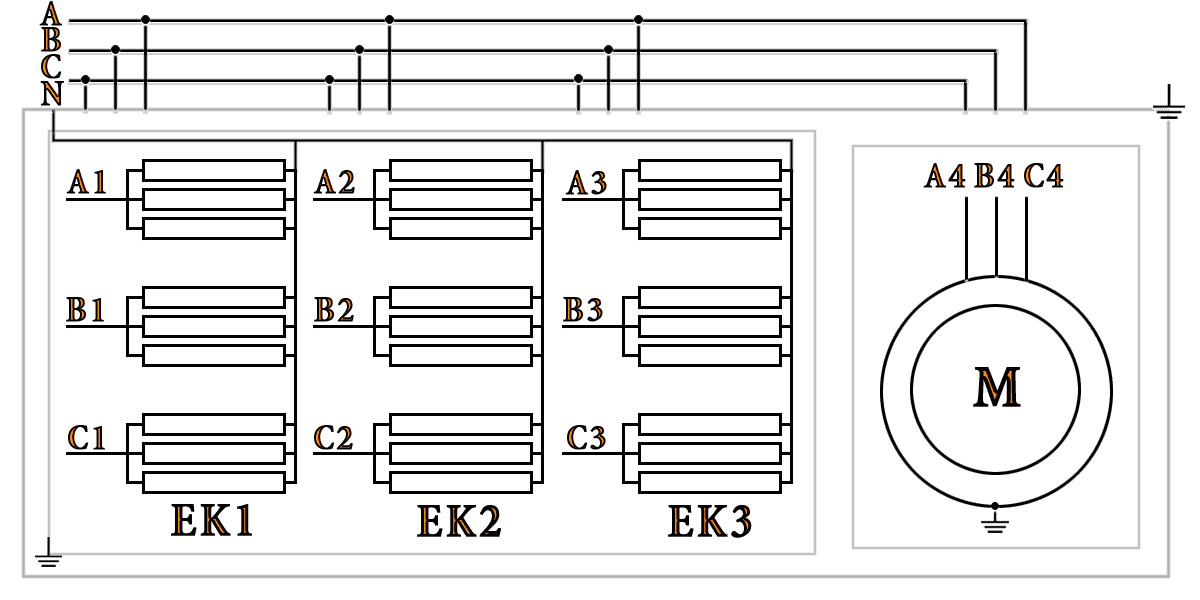

   Установка СФОЦ-60 имеет трехсекционную структуру (мощность каждой секции составляет 22.5 кВт), что позволяет осуществлять ступенчатое регулирование тепловой нагрузки по мере изменения температуры наружного воздуха:

   1. • Ступень 1 (Полная мощность — 67.5 кВт): Включены все три электрические секции. Режим предназначен для компенсации теплопотерь здания в расчетный зимний период года.
   2. • Ступень 2 (Частичная мощность 2/3 — 45 кВт): В работе задействованы две независимые электрические секции. Сброс на эту ступень позволяет оптимизировать энергопотребление и избежать перегрева нагревательных элементов в периоды зимних оттепелей и ранней весной.
   3. • Ступень 3 (Минимальная мощность 1/3 — 22.5 кВт): В работе находится строго одна секция. Применяется для организации дежурного отопления помещений в нерабочие часы, в режиме глубокого межсезонного прогрева или в технологических целях.
2. ⚙️ 2. Взаимосвязь расходов и располагаемого статического давления

   Установка СФОЦ-60 обеспечивает стабильную напорную характеристику в рабочем интервале производительности (4 000 – 5 500 м³/ч). Развиваемый вентилятором статический напор в первую очередь расходуется на преодоление внутреннего аэродинамического сопротивления интегрированного калорифера СФО, а остаточная величина формирует располагаемое статическое давление установки для преодоления сопротивления внешней вентиляционной сети здания.

   Поведение электровоздушного отопителя в рамках его безопасного рабочего интервала делится на три ярко выраженных режима:

   • Режим 4 000 м³/ч — «Высоконапорный / Магистральный»

     • • Аэродинамика: Скорость воздуха в живом сечении минимальна. Внутреннее сопротивление ТЭНов падает до предельно низких показателей. Располагаемое статическое давление для сети достигает максимальных значений в диапазоне 535–581 Па.
     • • Теплофизика: Сниженный обдув способствует глубокому прогреву воздушного потока (зимняя дельта нагрева составляет 41 °C). Из-за повышенного теплового напряжения нагревательных элементов данный режим требует строгого контроля за недопущением перегрева оболочки ТЭНов выше критической отметки, а по мере потепления наружного воздуха — своевременного снижения мощности ступеней нагрева.

     В таблицах приведены эксплуатационные параметры установки СФОЦ-60 при фиксированных расходах воздуха. Значения отражают взаимосвязь температуры воздуха на выходе и располагаемого статического напора установки в зависимости от температуры входящего потока и выбранной ступени мощности (полная, 2/3 или 1/3). Расчетные режимы разделены на три технологические зоны по уровню термической нагрузки на нагревательные элементы. Благоприятные и рекомендуемые условия эксплуатации с температурой на поверхности нагревателей до 150 °C выделены зеленым цветом. Рабочие параметры с повышенной термической нагрузкой представлены желтым цветом. Пороговые значения, при которых температура поверхности нагревателей превышает допустимые пределы находятся в красной зоне.

     Режимы работы при расходе 4 000 м³/ч

     Производительность по воздуху: 4000 м3/час	Статический напор вентилятора: 662 Па

     Производительность по воздуху: 4000 м³/час

     Температура на входе, °С	Полная мощность (67.5 кВт)		Частичная мощность 2/3 (45 кВт)		Минимальная мощность 1/3 (22.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+11	535	-4	531	-17	528
     -25	+17	542	+2	539	-12	535
     -20	+23	549	+7	545	-7	542
     -15	+29	555	+13	552	-1	549
     -10	+35	560	+19	557	+4	555
     -5	+40	566	+24	563	+9	560
     0	+46	571	+30	568	+14	565
     +5	+52	575	+35	573	+20	570
     +10	+58	579	+41	577	+25	575
     +15	⛔	—	+46	581	+30	579
     +20	⛔	—	+52	585	+35	583
     +25	⛔	—	⛔	—	+41	587
     +30	⛔	—	⛔	—	+46	590
     +35	⛔	—	⛔	—	+51	593
     +40	⛔	—	⛔	—	⛔	—

   • Режим 5 000 м³/ч — «Номинальный / Сбалансированный»

     • • Аэродинамика: Оптимальная проектная скорость потока. Располагаемое статическое давление для вентиляционной сети здания стабильно удерживается на уровне 294–387 Па.
     • • Теплофизика: По теплоаэродианамическим характеристикам наиболее эффективная рабочая точка установки с обеспечением дельты нагрева воздуха в 32 °C. Полная тепловая нагрузка используется в холодный период года; при весеннем потеплении рекомендуется каскадно снижать мощность нагрева во избежание перегрева воздушного тракта.
     Режимы работы при расходе 5 000 м³/ч

     Производительность по воздуху: 5000 м3/час	Статический напор вентилятора: 489 Па

     Производительность по воздуху: 5000 м³/час

     Температура на входе, °С	Полная мощность (67.5 кВт)		Частичная мощность 2/3 (45 кВт)		Минимальная мощность 1/3 (22.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	+2	294	-9	290	-20	286
     -25	+8	305	-4	301	-15	297
     -20	+14	315	+2	311	-10	308
     -15	+19	325	+7	321	-4	317
     -10	+25	333	+12	329	+1	326
     -5	+31	342	+18	338	+6	335
     0	+36	349	+23	346	+11	343
     +5	+42	356	+29	353	+16	350
     +10	+48	362	+34	360	+22	357
     +15	+53	369	+40	366	+27	363
     +20	+59	374	+45	372	+32	369
     +25	+65	380	+50	377	+37	375
     +30	+70	385	+56	382	+43	380
     +35	⛔	—	+61	387	+48	385
     +40	⛔	—	+67	392	+53	390
     +45	⛔	—	⛔	—	+58	394
     +50	⛔	—	⛔	—	+63	398
     +55	⛔	—	⛔	—	⛔	—

   • Режим 5 500 м³/ч — «Высокообъемный / Короткая сеть»

     • • Аэродинамика: Фронтальная скорость потока в калорифере достигает верхнего расчетного предела. Статический напор вентилятора снижается, из-за чего располагаемое давление для внешней сети составляет 167–245 Па. Режим ориентирован на работу со сравнительно короткими вентиляционными трассами или прямой сосредоточенный выпуск.
     • • Теплофизика: Форсированный обдув обеспечивает интенсивный теплосъем с нагревательных элементов, гарантируя безопасный термический режим работы оборудования. Зимняя дельта нагрева воздуха снижается до 29 °C. В летний период данный режим используется без включения ступеней нагрева — для организации эффективной общеобменной вентиляции помещений.
     Режимы работы при расходе 5 500 м³/ч

     Производительность по воздуху: 5500 м3/час	Статический напор вентилятора: 400 Па

     Производительность по воздуху: 5500 м³/час

     Температура на входе, °С	Полная мощность (67.5 кВт)		Частичная мощность 2/3 (45 кВт)		Минимальная мощность 1/3 (22.5 кВт)
     	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па	T на выходе, °С	Располагаемый напор, Па
     -30	-1	167	-11	162	-21	157
     -25	+5	175	-6	170	-16	166
     -20	+10	182	0	178	-11	174
     -15	+16	191	+5	186	-5	182
     -10	+22	197	+10	193	0	189
     -5	+27	203	+16	199	+5	195
     0	+33	209	+21	205	+10	201
     +5	+38	214	+26	211	+15	207
     +10	+44	219	+32	216	+21	213
     +15	+50	224	+37	221	+26	218
     +20	+55	229	+43	226	+31	223
     +25	+61	233	+48	230	+36	228
     +30	+67	237	+53	235	+41	232
     +35	+72	241	+59	239	+47	236
     +40	+78	245	+64	243	+52	241
     +45	⛔	—	+70	247	+57	245
     +50	⛔	—	+75	251	+62	249
     +55	⛔	—	⛔	—	+67	253
     +60	⛔	—	⛔	—	+72	257
     +65	⛔	—	⛔	—	⛔	—

   PDF

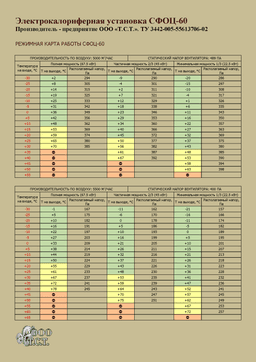

   Представлен расширенный теплотехнический и аэродинамический анализ установки СФОЦ-60 во всем диапазоне расходов воздуха. Файл содержит развернутые таблицы выходных температур, значения располагаемого статического напора для вентиляционной сети, графики совмещенной работы вентилятора и калорифера, а также критические точки эксплуатации при различных ступенях мощности.

3. ⚙️ 3. Инженерная градация вентиляционных сетей

   Напорные характеристики вентиляторного узла установки СФОЦ-60 позволяют эффективно работать на трех типах вентиляционных трасс:

   • • Короткая сеть (сопротивление до 150 Па): Прямой сосредоточенный выпуск воздуха в объем помещения через распределительные сопла установки либо простая магистраль длиной до 15 метров с минимальным количеством местных сопротивлений. Под данный тип трассы моноблок допускается проектировать на максимальном расходе 5 500 м³/ч, где располагаемое статическое давление (167–245 Па) гарантирует стабильную подачу воздуха.
   • • Средняя сеть (сопротивление 150–300 Па): Стандартная приточная цеховая магистраль протяженностью 30–40 метров со средним количеством поворотов и раздачей воздуха на 6–12 регулируемых решеток. Система проектируется на номинальном расходе 5 000 м³/ч, где свободный напор моноблока (294–387 Па) обеспечивает качественную балансировку сети и точное выполнение проектного воздухообмена.
   • • Длинная / Сложная сеть (сопротивление 350–500 Па): Разветвленные воздуховоды длиной более 50 метров, системы с шумоглушителями или трассы с дополнительными ступенями фильтрации. Данные параметры являются предельными для серийной комплектации: чтобы обеспечить преодоление аэродинамического сопротивления такой системы, установку необходимо заложить по расходу на уровне 4 000 м³/ч. Это переводит вентилятор в высоконапорную рабочую зону, обеспечивая до 535–581 Па свободного статического давления.
4. ⚙️ 4. Строительные объемы и кубатура зданий

   При подборе СФОЦ-60 в качестве основного источника совмещенного приточно-воздушного отопления (с полной компенсацией теплопотерь здания) кратность воздухообмена по СП 60.13330 принимается в среднем от 1 до 3 объемов в час в зависимости от технологического назначения помещений. Фактические напорно-расходные характеристики установки обеспечивают наиболее эффективное покрытие параметров объектов при расчетной кратности воздухообмена в пределах от 1 до 2 объемов в час.

   • • Режим 4 000 м³/ч — «Высоконапорный / Магистральный»:
     • 🏭 Объекты с развитыми сетями воздуховодов (кратность K=2): здания строительным объемом до 2 000 м³.
     • 🏭 Высокие склады и ангары (кратность K=1): строительный объем до 4 000 м³ (например, небольшой склад площадью около 650 м² при высоте потолка 6 метров).
   • • Режим 5 000 м³/ч — «Номинальный / Сбалансированный»:
     • 🏭 Типовые производственные цеха, депо, мастерские (кратность K=2): здания строительным объемом до 2 500 м³ (например, пролет габаритами 12 × 40 метров с полезной высотой 5.2 метра).
     • 🏭 Логистические терминалы напольного хранения (кратность K=1): строительный объем до 5 000 м³ (площадь около 800 м² при высоте потолков 6 метров).
   • • Режим 5 500 м³/ч — «Высокообъемный / Короткая сеть»:
     • 🏭 Производства с избыточными внутренними тепловыделениями (кратность K=2...3): здания строительным объемом от 1 800 до 2 700 м³, требующие интенсивной вентиляции.
     • 🏭 Открытые монообъемы без внутренних перегородок (кратность K=1): здания строительным объемом до 5 500 м³ (например, ангар площадью около 780 м² с высотой потолка 7 метров), работающие по схеме прямого сосредоточенного выпуска нагретого воздуха через распределительные сопла установки.
