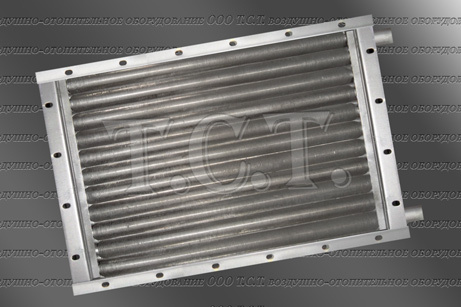

Калорифер ТВВ 408 (воздухонагреватель ВНВ-408 хл) - нагреватель водовоздушного типа для отопления помещений промышленного и иного
назначения в зимний и переходный периоды года. Обогрев осуществляется с помощью теплоносителя - горячей воды температурой до 180
градусов. Данные воздухоподогреватели широко применяются в отопительно-вентиляционных системах как в индивидуальном порядке, так
и в составе сборных калориферных блоков. Производство калориферов ТВВ (ВНВ) 408 осуществляется согласно техническому регламенту
ТУ 4863-002-55613706-02 с проверкой каждого теплообменника на герметичность и прочность. Воздухонагреватель эксплуатируется
в условиях холодного климата (ХЛ) категории размещения 3 по ГОСТ 15150.
Конструкция и технические характеристики калорифера ТВВ 408
Калорифер ТВВ 408 состоит из теплопередающих элементов, двух трубных решеток с вваренными коллекторными крышками, патрубков, съемных
монтажных щитков. Теплопередающие элементы - металлические (электросварные или бесшовные) трубки диаметром 22 мм со спирально-накатным
алюминиевым оребрением номинальным диаметром 41 мм, шаг между ребрами - 3.35 мм. Процесс нагревания холодного воздушного потока происходит
путем его контакта с оребренными трубками во время прохождения через сечение калорифера. Коллекторные крышки теплообменника разделены
сегментами на перегородки, что позволяет повысить скорость движения водяного потока, и соответственно теплоотдачу воздухонагревателя
без увеличения объема теплоносителя.
Основные технические характеристики водяного воздухонагревателя ТВВ 408-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
108
19.5
68
Объем (емкость) воздухонагревателя ВНВ 408 - 14.7 литра. Габариты по внешнему контуру - 852 х 575 х 220 мм.
Количество теплонесущих трубок – 42 шт.

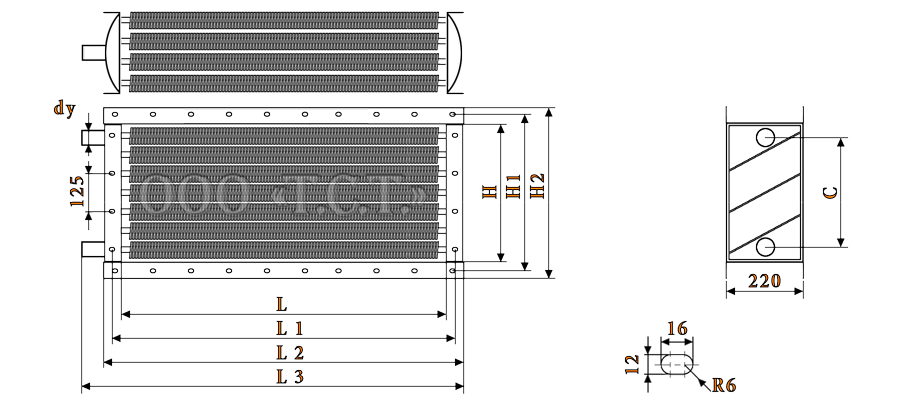

Габаритные и присоединительные размеры калорифера ТВВ 408
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 408), мм
Технические данные калорифера ТВВ 408 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
0.780
0.392
19.5
0.00523
0.00101
0.00298 (0.00199)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 408 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 2500 до 5000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На шести температурных режимах входящего теплоносителя в
расчетах используются шестиходовые модели. При последнем расчете используются технические данные четырехходового воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
3500
4000
5000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,46
3,60
3,76
3,93
3,96
4,12
4,29
4,49
4,94
5,15
5,37
5,61
Аэродинамическое сопротивление, Па
86
93
100
109
110
119
128
139
166
179
194
210
t воздуха на выходе из воздухонагревателя, °С
40
35
29
23
38
32
26
20
34
28
22
15
Расход теплоносителя воздухонагревателем, м³/ч
0,9
1,1
1,2
1,3
1,0
1,2
1,3
1,4
1,2
1,3
1,5
1,6
Гидравлическое сопротивление, кПа
0,2
0,3
0,4
0,5
0,3
0,4
0,5
0,6
0,4
0,5
0,6
0,8
Коэффициент теплопередачи, Вт/(м²•°C)
46,6
48,0
49,4
50,9
50,3
51,7
53,3
54,9
57,0
58,7
60,4
62,2
Скорость теплоносителя в калорифере ТВВ 408, м/сек
0,13
0,15
0,17
0,18
0,14
0,16
0,18
0,20
0,17
0,19
0,21
0,23
Производительность по теплу, кВт
83
93
104
115
91
102
114
126
106
119
132
146
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
3000
4000
4500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
2,97
3,09
3,22
3,37
3,96
4,12
4,29
4,49
4,45
4,63
4,83
5,05
Аэродинамическое сопротивление, Па
65
70
75
82
110
119
128
139
137
147
159
173
t воздуха на выходе из теплообменника, °С
40
34
29
23
35
29
23
17
33
27
21
15
Расход теплоносителя, м³/ч
1,1
1,2
1,3
1,5
1,3
1,4
1,6
1,8
1,4
1,6
1,7
1,9
Гидравлическое сопротивление, кПа
0,3
0,4
0,5
0,6
0,4
0,6
0,7
0,9
0,5
0,7
0,9
1,1
Коэффициент теплопередачи, Вт/(м²•°C)
43,3
44,6
45,9
47,3
51,0
52,5
54,0
55,7
54,5
56,1
57,8
59,5
Скорость теплоносителя, м/сек
0,15
0,16
0,19
0,21
0,18
0,20
0,23
0,25
0,19
0,22
0,25
0,27
Производительность по теплу калорифера ТВВ 408, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
2500
3000
3500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,47
2,57
2,68
2,80
2,97
3,09
3,22
3,37
3,46
3,60
3,76
3,93
Аэродинамические потери ТВВ (ВНВ 113-408.22 ХЛ3), Па
46
50
54
58
65
70
75
82
86
93
100
109
t воздуха на выходе из теплообменника, °С
37
32
27
22
34
29
23
18
31
26
21
15
Расход теплоносителя калорифером, м³/ч
2,0
2,2
2,5
2,8
2,2
2,5
2,8
3,2
2,5
2,8
3,2
3,5
Гидравлическое сопротивление, кПа
1,1
1,4
1,8
2,3
1,4
1,9
2,4
3,0
1,8
2,3
2,9
3,7
Коэффициент теплопередачи, Вт/(м²•°C)
41,1
42,3
43,6
45,0
45,6
46,9
48,4
49,9
49,7
51,2
52,8
54,4
Скорость теплоносителя, м/сек
0,27
0,31
0,35
0,39
0,31
0,35
0,40
0,45
0,35
0,39
0,45
0,50
Производительность по теплу, кВт
56
64
72
81
66
73
82
92
71
81
91
102
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
2500
3000
3500
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,47
2,57
2,68
2,80
2,97
3,09
3,22
3,37
3,46
3,60
3,76
3,93
Воздушное сопротивление, Па
46
50
54
58
65
70
75
82
86
93
100
109
Температура воздуха на выходе, °С
36
31
26
21
33
28
23
18
31
25
20
14
Объем потребляемого теплоносителя, м³/ч
2,4
2,8
3,1
3,5
2,8
3,1
3,5
3,9
3,1
3,5
3,9
4,4
Гидравлические потери калорифера ВНВ-408, кПа
1,7
2,2
2,8
3,6
2,2
2,8
3,6
4,5
2,7
3,6
4,5
5,7
Коэффициент теплопередачи, Вт/(м²•°C)
41,7
42,9
44,2
45,6
46,2
47,6
49,1
50,6
50,4
52,0
53,6
55,2
Скорость теплоносителя, м/сек
0,34
0,38
0,43
0,49
0,38
0,44
0,49
0,55
0,43
0,49
0,55
0,62
Тепловая производительность, кВт
55
63
71
80
63
72
81
91
70
80
90
101
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
2500
3000
3500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,47
2,57
2,68
2,80
2,97
3,09
3,22
3,37
3,46
3,60
3,76
3,93
Сопротивление по воздуху, Па
46
50
54
58
65
70
75
82
86
93
100
109
t воздуха на выходе из калорифера ТВВ 408, °С
33
28
23
18
30
25
20
15
28
23
18
12
Объем теплоносителя для нагрева, м³/ч
4,5
5,2
5,9
6,6
5,2
5,9
6,7
7,5
5,7
6,6
7,5
8,4
Гидравлическое сопротивление, кПа
3,2
4,2
5,4
6,9
4,2
5,5
7,1
9,0
5,2
6,9
8,9
11,2
Коэффициент теплопередачи, Вт/(м²•°C)
41,5
42,7
44,0
45,4
46,0
47,4
48,9
50,4
50,2
51,7
53,3
55,0
Скорость горячей воды в трубках, м/сек
0,31
0,36
0,41
0,46
0,36
0,41
0,47
0,52
0,40
0,46
0,52
0,58
Тепловая производительность, кВт
52
60
68
77
60
68
77
87
67
76
86
97
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 308

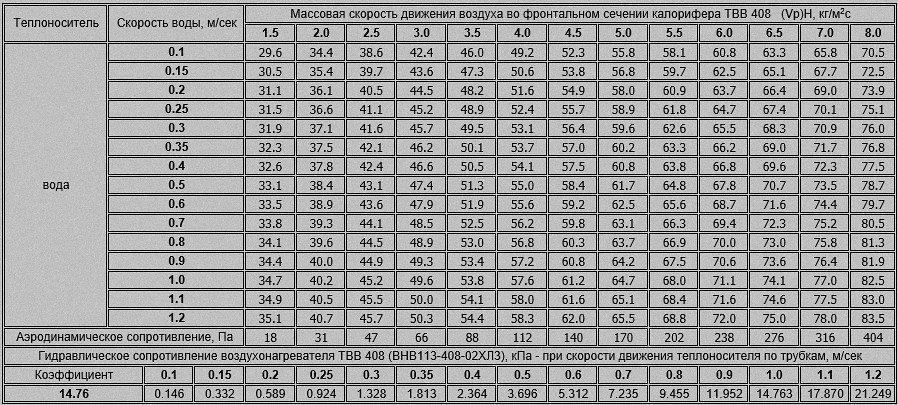

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 408
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-408 (калорифера ВНВ-408 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
