Калориферы ТВВ

Производство и сфера применения водяных калориферов ТВВ

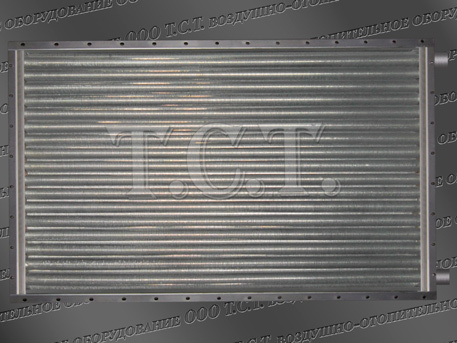

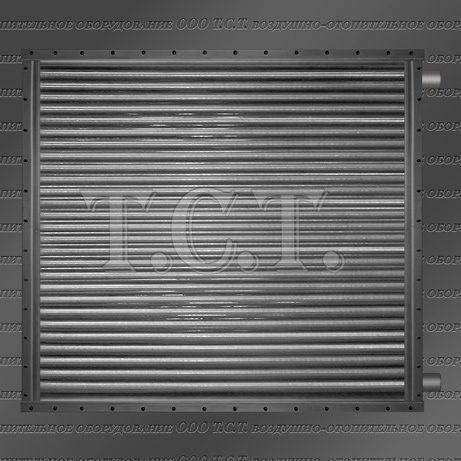

Калориферы ТВВ водяные – биметаллические водовоздушные теплообменники производства предприятия ООО Т.С.Т. с увеличенным диаметром несущих труб, применяемые для подогрева обрабатываемого воздуха, поступающего в промышленные цеха, шахты и рудники, производственные склады.

Воздухонагреватели ТВВ предназначены для эксплуатации в условиях холодного (ХЛ) климата категории размещения 3 по ГОСТ 15150 с предельно-допустимым содержанием химически агрессивных веществ нагреваемой среды в соответствии с ГОСТ 12.1.005-88. Изготовление и приемо-сдаточные испытания калориферов серии ТВВ осуществляются в соответствии с требованиями ТУ 4863-002-55613706-02 с соблюдением типовых теплотехнических, аэродинамических и гидравлических характеристик с проверкой каждого теплообменника на герметичность.

Конструкция и основные составные части калориферов ТВВ

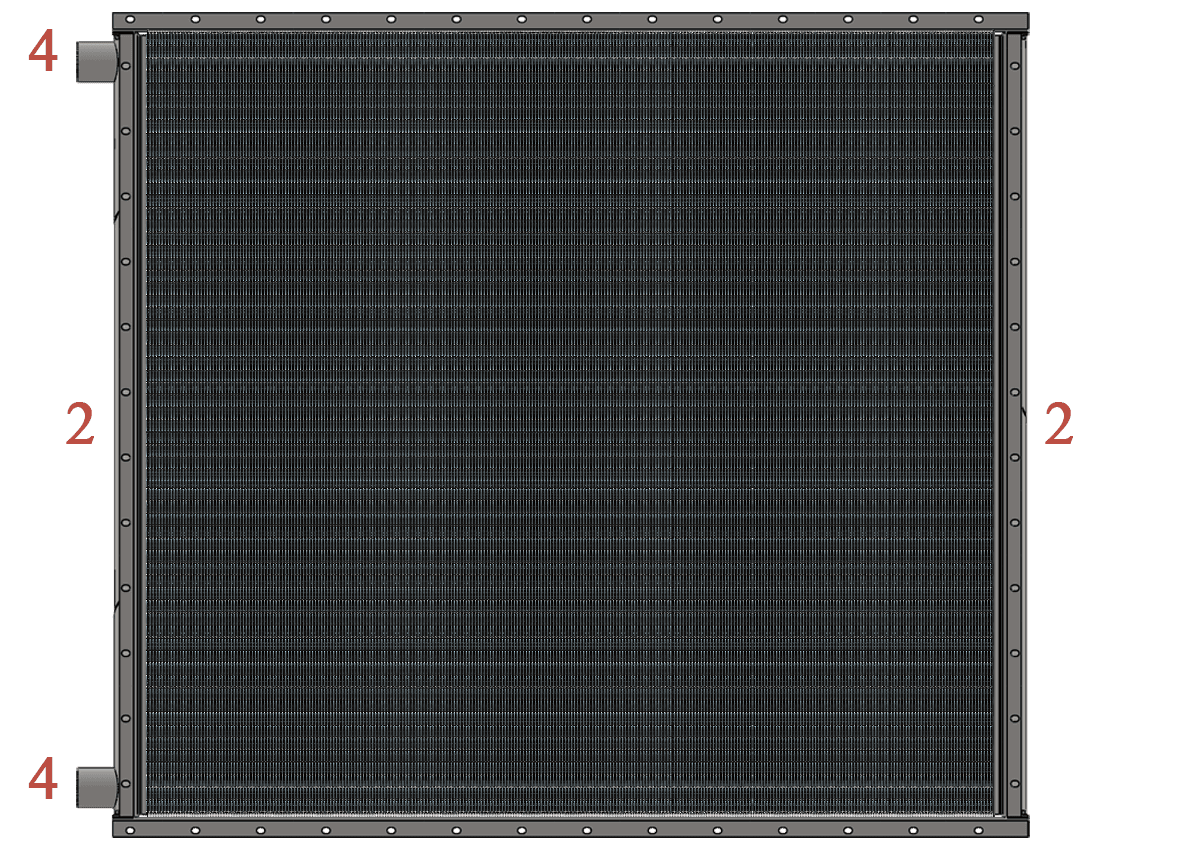

В конструктивном плане калорифер ТВВ представляет собой модульный блок, включающий в себя группу теплопередающих элементов, расположенных несколькими рядами в шахматной компоновке относительно направления воздушного потока. Корпус водяного воздухонагревателя изготавливается из углеродистых сталей обыкновенного качества, теплопередающие элементы выполнены из металлических трубок диаметром 22 мм и алюминиевого спирально-накатного оребрения номинальным диаметром 41 мм с межреберным шагом 3.35 мм.

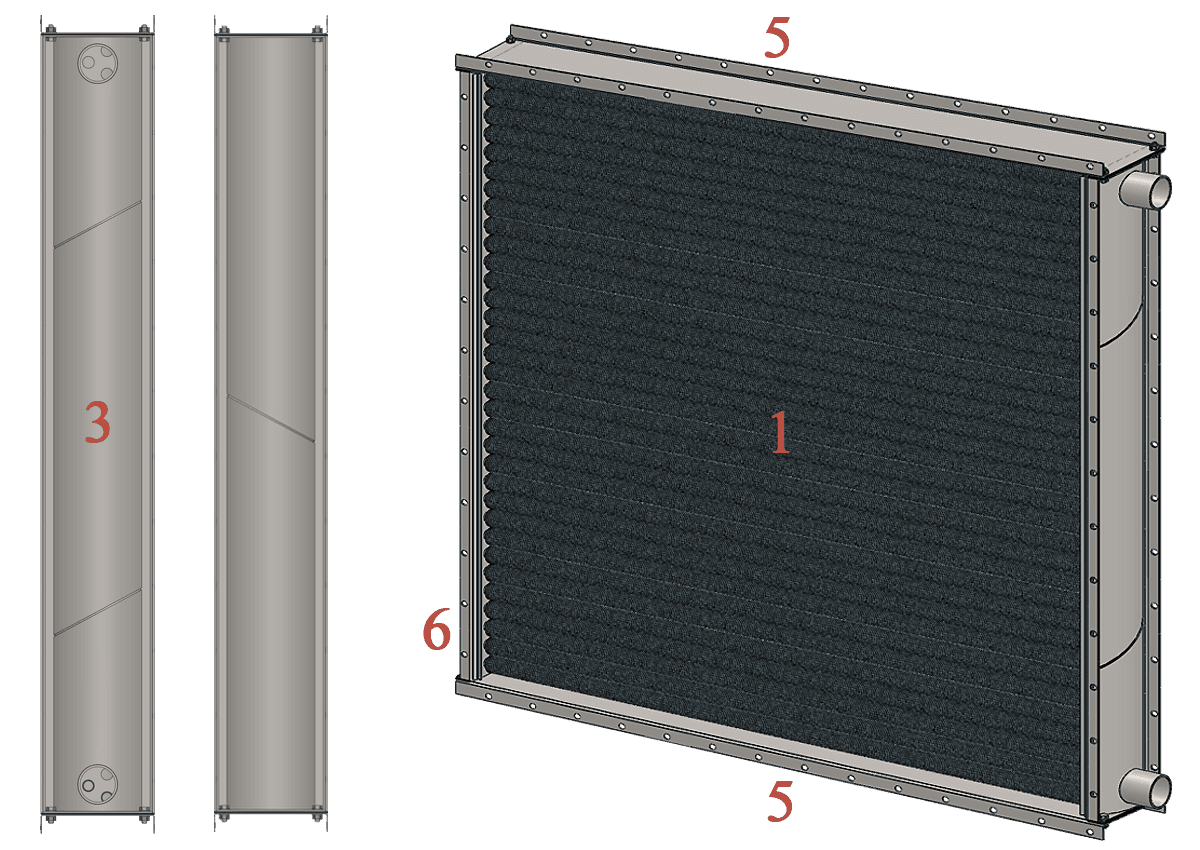

Комплектуемые несущие трубки могут быть двух видов: электросварные прямошовные сталь 3 сп по ГОСТ 10704-91 и холоднодеформированные бесшовные сталь 20 по ГОСТ 8734-75. Последние характеризуются более высоким качеством поверхности и отсутствием уязвимых участков в виде швов. Гидравлическая система калорифера также состоит из распределительных коллекторов, жестко фиксированных в трубных решетках и двух патрубков для подключения к трубопроводам. Многоходовость воздухонагревателей ТВВ обеспечивается с помощью разделительных сегментов, установленных в коллекторных крышках и задающих последовательное движение теплоносителя.

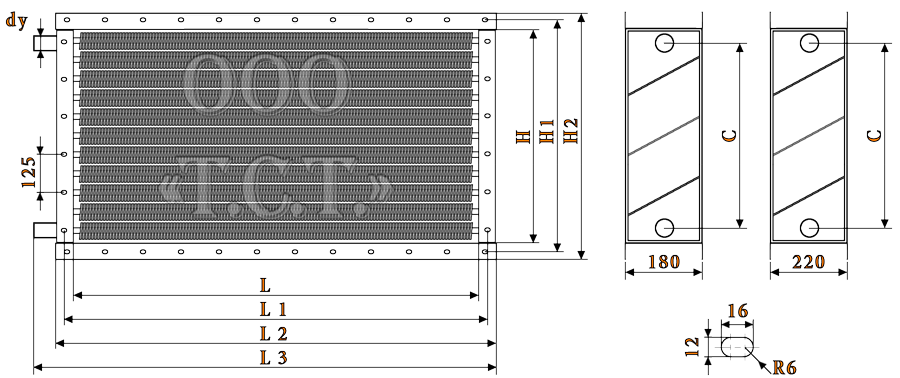

В каталоге представлены описание, принцип работы, чертежи с габаритными размерами воздухоподогревателей серии ТВВ. Для расчета и подбора водяных теплообменников выложены таблицы с теплотехническими, аэродинамическими и гидравлическими характеристиками всех моделей калориферов этого типа.

Высокие теплотехнические и эксплуатационные характеристики калориферов ТВВ производства ООО Т.С.Т., определяются отличным, по сравнению с воздухонагревателями марок КСк, КВС, КВБ и ВНВ, конструктивным исполнением. Применение несущих трубок с увеличенным сечением для прохода теплоносителя, материал и способ изготовления теплопередающей поверхности предоставляют ряд преимуществ, к которым можно отнести: меньшее гидравлическое сопротивление калорифера, возможность работы с загрязненным теплоносителем, снижение рисков замораживания теплообменника из-за засорения и полного перекрытия внутреннего сечения трубок, высокая коррозионная и тепловая стойкость поверхностного оребрения.

Модели и типоразмеры калориферов серии ТВВ

Водяные калориферы ТВВ по количеству уровней теплоотдающих элементов изготавливаются в двух вариантах: ТВВ3 (модель имеет три ряда по проходу нагреваемого воздуха) и ТВВ4 (по глубине состоит из четырех рядов). Воздухоподогреватели каждой рядности делятся на 7 типоразмеров. Соответствующие номера трех и четырех рядного исполнения имеют одинаковое сечение для прохода воздуха, но разную площадь поверхности теплообмена.

Габаритные размеры и технические характеристики калориферов ТВВ

Ниже представлена таблица с техническими данными и габаритными размерами водяных калориферов серии ТВВ (ВНВ 113 ХЛ3) в трех и четырех рядном исполнении. Кликнув мышкой по наименованию воздухонагревателя можно посмотреть расширенное теплотехническое описание - расчет рабочих параметров при разной температуре теплоносителя и входящего наружного воздуха, данные по гидравлическому и аэродинамическому сопротивлению, требуемый расход горячей воды, коэффициент теплопередачи.

Основные теплотехнические характеристики воздухонагревателей ТВВ приведены для режима со следующими параметрами теплоносителя и воздуха: • температура воздуха на входе - минус 35°С; • массовая скорость воздуха в фронтальном сечении – 3.6 кг/м2•с; • температура воды на входе - 150°С; • температура воды на выходе - 70°С. Показатели тепловой мощности при других параметрах теплоносителя и воздуха представлены в расширенном описании каждой модели.

Конструктивное исполнение, широкий диапазон нагрева по воздуху и мощности по теплу калориферов для холодного климата серии ТВВ, предполагает собой значительную область их применения. Калориферы ТВВ эксплуатируются в составе воздухонагревательных установок для проветривания горных выработок на предприятиях горнодобывающей и металлургической промышленности, где в качестве теплоносителей выступают горячая вода или водные растворы незамерзающих жидкостей различных концентраций. Теплообменники этой серии используются для воздушного охлаждения высокотемпературных масел. В работе маслоохладителей на базе калориферов ТВВ положительным моментом выступает увеличенный диаметр несущих трубок теплообменных элементов. В качестве теплового модуля водяные нагреватели применяются для комплектации камер для сушки различного рода материалов.

Структура условного обозначения. Калорифер ТВВ 409-02 ХЛ3 (ТУ 4863-002-55613706-02): ТВВ – теплообменник водяной воздушный; 4 - количество рядов теплообменных элементов; 09 - типоразмер воздухонагревателя; 02 - конструктивное исполнение; ХЛ - климатическое исполнение; 3 - категория размещения.
