Производство и сфера применения промышленных калориферов
Промышленные калориферы (воздухонагреватели, оребренные теплообменники) - предприятие-производитель ЗАО (с 16.01.2015 ООО)
Т.С.Т. - отопительные модули прямоугольного или квадратного сечения, внутри которых располагаются теплоотдающие элементы.
Воздухонагреватели обеспечивают высокую производительность и осуществляют подогрев приточного воздуха, продолжительный
рециркуляционный нагрев помещений.

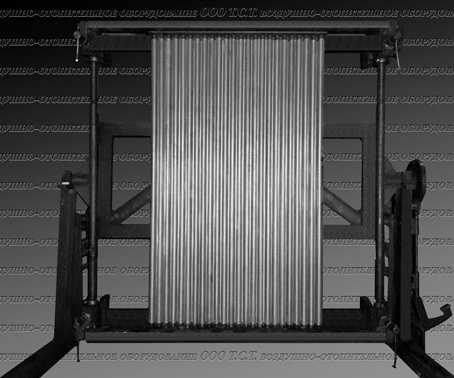

Производство промышленных калориферов – одно из основных направлений деятельности нашего предприятия. Эта продукция находит
широкое применение на большинстве предприятий нашей страны. Большой диапазон типоразмеров помогает подобрать воздухонагреватели
практически под помещение любой площади, начиная от небольшого гаража до крупных заводских цехов. Причем их монтаж может
осуществляться как внутри здания, так и за его пределами, а эксплуатация - при температуре наружного воздуха, доходящей до – 45°С.
Виды промышленных калориферов
При подборе теплообменника, первое, с чем надо определиться – это вид теплоносителя, который вы будете использовать. Как правило,
преимущество отдается тому первичному источнику нагрева, тепломагистрали (теплопроводы) которого уже имеются в наличии. Это на
порядок удешевляет стоимость всей системы в целом. По первичному энерго или теплоносителю калориферы делятся на три вида: электрические,
водяные и паровые. В зависимости от инфраструктуры каждого отдельно взятого здания или помещения, вы делаете выбор, в пользу
того или иного нагревателя.
Конструкция промышленных калориферов

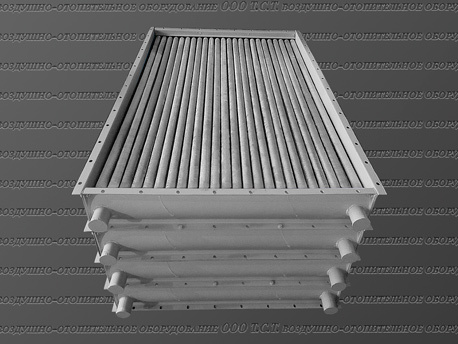

В качестве теплообменных элементов, составляющих основную часть промышленного калорифера, в производстве всех без исключения
воздухоподогревателей, выпускаемых нашим предприятием, используются биметаллические оребренные трубки (для водяных и паровых агрегатов)
или оребренные тэны (для электрокалориферов). Конструкция поверхности у них спирально-накатная. Металлическая труба, и алюминиевая труба
большего диаметра, надетая сверху, запускаются в прокатную клеть. При вращении валков из алюминиевой трубы выдавливаются ребра, и
обеспечивается практически монолитное соединение с металлической несущей трубкой или тэном, что положительно влияет на теплоотдачу
промышленного воздухонагревателя в целом.
Подбор промышленных калориферов
Определившись с первичным источником нагрева, подбираем вид воздухонагревателя. Первый вопрос – в каких условиях и в пределах каких температурных
режимов он будет работать. Второй – степень загрязненности теплоносителя и воздуха.
Если эксплуатация теплообменников происходит при плохих
условиях с температурой воздуха от - 20°С и ниже, имеет смысл остановить свой выбор на воздухонагревателях ТВВ, КП и КФБ. Это биметаллические
калориферы, в качестве теплообменного элемента у которых (по аналогу КСк и КПСк) применяется металлическая труба с алюминиевым оребрением.
Принципиальное же их различие заключается в следующем:
1. Увеличенная площадь для прохода теплоносителя. Особенно важный фактор для эксплуатации в условиях низких температур наружного воздуха.
Уменьшается возможность зарастания грязью, а в случае с паровыми воздухонагревателями – накипью. Что, во-первых, продлевает общий срок
их службы; во-вторых, при загрязненном теплоносителе предотвращает полное перекрытие внутреннего сечения и соответственно замораживание
теплообменника; в-третьих - теплотехнические характеристики стабильны на протяжении более длительного времени.
2. Толщина алюминиевого ребра у этих воздухонагревателей больше, чем у КСк и КПСк, что способствует меньшей механической деформации
нагревательного элемента в процессе транспортировки и эксплуатации. А увеличенный шаг алюминиевого оребрения способствует меньшему
забиванию межреберного пространства грязью и пылью, и соответственно, снижению аэродинамического сопротивления. Это положительно сказывается
при эксплуатации калориферов в сооружениях с повышенной запыленностью и загрязненностью воздуха, и, что опять же немаловажно, при эксплуатации
в условиях пониженных температур, где рекомендуемая массовая скорость во фронтальном сечении при подборе калориферов – до 3,5 кг/м2*с.
3. Меньшее гидравлическое сопротивление.
Все вышеперечисленные факторы способствуют тому, что на протяжении многих лет, предприятия горнодобывающей промышленности выбирают для создания
технологического тепла - калориферы водяные ТВВ и паровые КП, а для компоновки воздухонагревательных установок калориферы КФБ 10 А4, имеющие существенные
преимущества при плохих условиях эксплуатации в регионах с низкими температурными режимами.
Модели и принцип работы промышленных калориферов
ООО Т.С.Т. выпускает шесть моделей промышленных калориферов: водяные КСк и ТВВ (теплоноситель горячая вода); паровые КПСк и КП (теплоноситель сухой насыщенный пар);
электрические СФО; производство промышленных калориферов КФБ осуществляется в двух исполнениях (с теплоносителем вода и пар). Ниже приводится краткая информация обо
всех видах биметаллических спирально-накатных воздухонагревателей. Более подробную информацию (технические характеристики, габаритные размеры, рабочие параметры,
чертежи, фотографии и таблицы) по каждому типу теплообменника, можно посмотреть перейдя по ссылке.
Калориферы промышленные КСк (КПСк) производства ООО «Т.С.Т.» предназначены для нагрева воздуха в системах вентиляции, воздушного отопления и кондиционирования. Теплоотдающие
элементы выполнены из стальной электросварной или цельнотянутой трубы 16×1.5 мм и алюминиевого накатного оребрения диаметром 39 мм. Оребренные теплообменники КСк и КПСк
делятся на двенадцать типоразмеров и могут иметь два, три или четыре ряда нагревательных трубок по ходу движения теплоносителя.

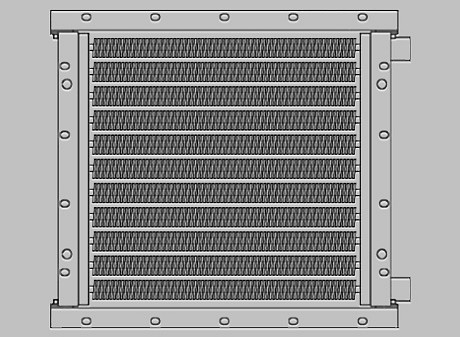

Оребренный теплообменник водяной КСк – отопительный прибор, источником нагрева в котором является горячая или перегретая вода. Изготавливается в многоходовом исполнении,
что осуществляется за счет перегородок в коллекторных крышках. Скорость воды в воздухонагревателе при этом вырастает, что приводит к увеличению интенсивности теплоотдачи.
Принцип работы промышленного калорифера КСк заключается в том, что внутри трубок теплообменника циркулирует горячая вода, поступающая из центрального отопления или водогрейного
котла. Холодный воздушный поток, нагнетаемый вентилятором, проходит через межреберное пространство теплоотдающих элементов, нагревается и подается в обслуживаемое помещение.

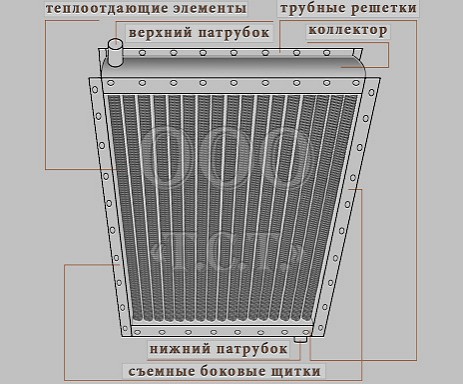

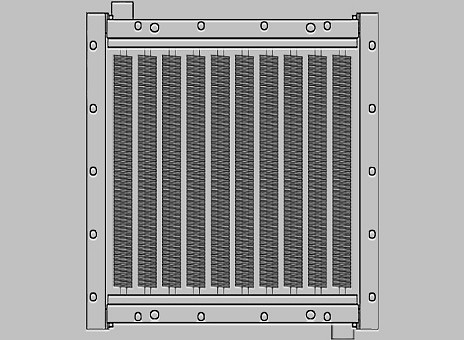

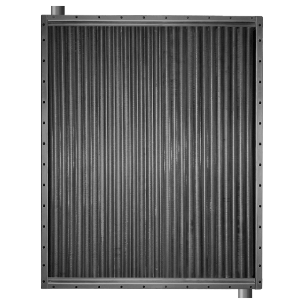

Оребренный теплообменник паровой КПСк - нагревательный прибор, теплоносителем в котором является сухой насыщенный или перегретый пар. Воздухонагреватель выполнен в одноходовом
исполнении. Теплоноситель проходит через все трубки одновременно, что предполагает собой очень быстрый и равномерный прогрев воздушного потока по всему сечению калорифера.
Целесообразно применение теплообменников серии КПСк для производств, которые подключены к технологическим паропроводам. Источником первичного теплоносителя может выступать и паровой котел.

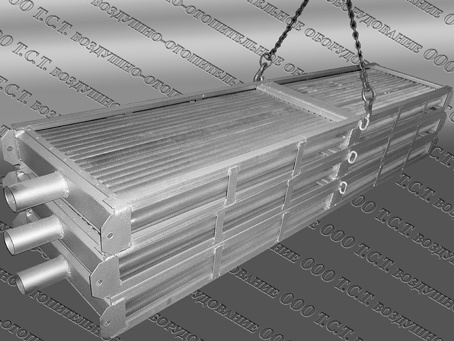

Калориферы промышленные ТВВ (КП) производства предприятия ООО «Т.С.Т.» предназначены для нагрева воздуха в системах кондиционирования и вентиляции, воздушного отопления, технологических
сушильных установках. Теплоотдающие элементы выполнены из стальной прямошовной или бесшовной трубы 22×1.5 мм и алюминиевого накатного оребрения номинальным диаметром 41 мм. Оребренные
теплообменники ТВВ и КП делятся на семь типоразмеров и изготавливаются с тремя и четырьмя рядами нагревательных трубок по ходу движения теплоносителя.
Увеличенная площадь сечения для прохода теплоносителя, выраженная в применении несущих трубок диаметром 22 мм, в отличие от остальных воздушных воздухонагревателей типа
КСк (КПСк), КВС (КПС), КВБ (КПБ), ВНВ (ВНП), использующих нагревательные элементы диаметром 12 и 16 мм, предоставляет ряд преимуществ. К ним можно отнести: меньшее гидравлическое
сопротивление калорифера, более длительный срок его службы, сохранение стабильных теплотехнических характеристик, возможность работы при низких температурах наружного приточного воздуха.

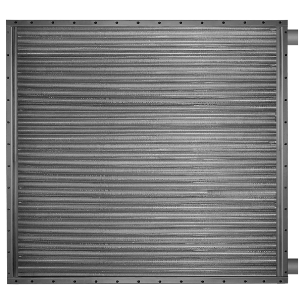

Воздухонагреватель ТВВ - источником теплообмена служит горячая вода, протекающая в трубках. С внешней стороны эти оребренные трубки омываются менее нагретым, чем вода, воздухом. Движение
воздуха создается вентилятором. В результате теплообмена вода в трубках теплообменника постепенно охлаждается, а воздух последовательно, по мере прохода через ряды оребренных трубок нагревается.

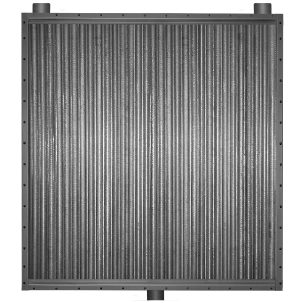

Воздухоподогреватель КП - источник теплообмена водяной пар. Из-за существующей разницы температур между пароконденсатной смесью и воздухом происходит теплопередача, в результате которой воздух
нагревается, а пар конденсируется.
Промышленные калориферы ТВВ (КП) незаменимы в плохих условиях эксплуатации. Для создания технологического тепла на рабочих местах промышленных цехов, проветривания горных выработок на предприятиях
горнодобывающей и металлургической промышленности Сибири и северных районах страны - это лучший выбор.

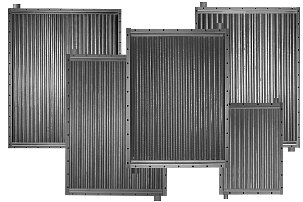

Калориферы промышленные КФБ-А производства предприятия ООО «Т.С.Т.» - воздухонагреватели среднего размера, которые используют для получения тепла пар и горячую воду. Паровые калориферы КФБ отличаются
от водяных тем, что выполнены в одноходовом исполнении, устанавливаются с вертикальным расположением теплообменных элементов, пар по трубкам проходит параллельно один раз. Подача теплоносителя в
нагревательную установку производится сверху, а снизу отводится сконденсировавшаяся из отработанного пара вода. Принцип работы многоходовых моделей воздухонагревателей предполагает собой многократное

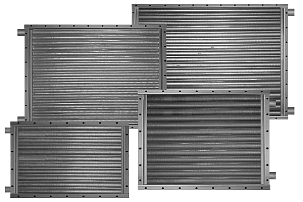

последовательное движение водяного потока. Водяные калориферы КФБ устанавливаются с горизонтальным расположением теплообменных элементов, подача и отвод теплоносителя осуществляется с боковой стороны.
Технические качества данной модели теплообменника с увеличенным сечением для прохода теплоносителя разработаны на высоком уровне. По габаритным размерам и заложенному конструктиву, сборка и монтаж
нескольких тепловых модулей КФБ - лучший вариант для компоновки воздухонагревательных установок в районах с расчетной наружной температурой для холодного периода года ниже минус 30 градусов. Теплообменники
подразделяются на тринадцать типоразмеров. Конструктивное исполнение по воздушному потоку трех А3 и четырех рядное А4. Диапазон производительности по воздуху от 2000 до 18000 м3/час, тепловой мощности от
40 до 500 кВт. Воздухоподогреватели КФБ находят широкое применение на различных предприятиях горнодобывающей промышленности.

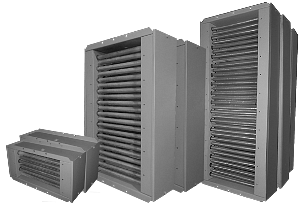

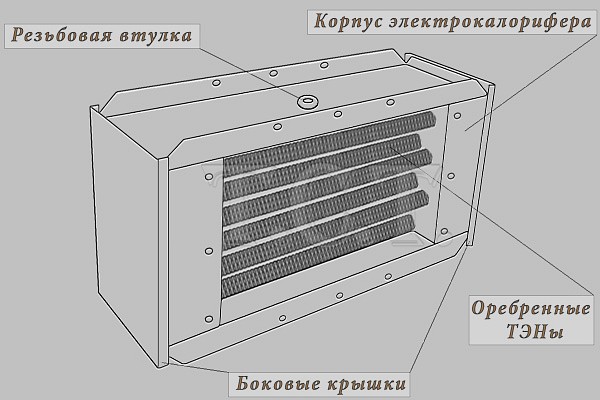

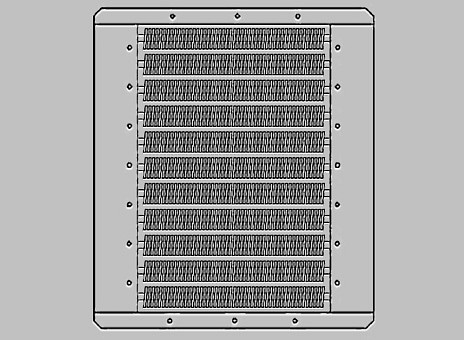

Электрические промышленные калориферы СФО представляют собой металлический модуль, внутри которого встроены оребренные трубчатые электронагреватели - тэны. В качестве нагревающей среды (энергоносителя) в теплообменниках
этой конструкции выступает электрический ток. Основное преимущество данного вида промышленных калориферов, является отсутствие необходимости монтажа теплопроводов, как в случае с водяными и паровыми моделями.
Электрические нагреватели изготавливаются семи габаритных размеров с диапазоном производительности по воздуху от 1000 до 18000 м3/час, тепловой мощности – от 16 до 250 кВт. Калориферы серии имеют относительно небольшую
массу, просты в управлении, обслуживании и эксплуатации. Электрические промышленные калориферы СФО производства предприятия ООО Т.С.Т. широко применяются для подогрева воздуха, подаваемого в подземные выработки шахт и рудников.
