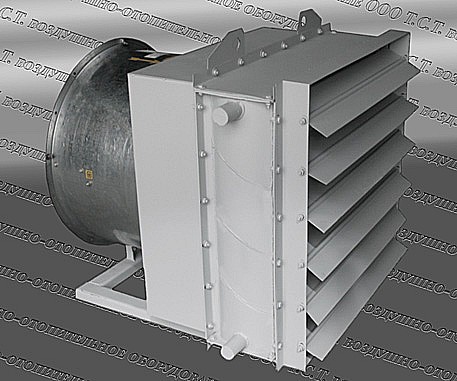

Агрегаты воздушно-отопительные АВО-хл

Производство и назначение агрегатов АВО

Агрегаты АВО хл предназначены для воздушного отопления зданий различного назначения, поддержания оптимального микроклимата животноводческих и птицеводческих комплексов, создания технологического тепла для сушки различного рода изделий и материалов, подогрева воздуха для обслуживания промышленного оборудования, производственных установок и линий. Изготовление и приемо-сдаточные испытания агрегатов АВО-хл осуществляются в соответствии с основными требованиями технических условий ТУ 4864-003-55613706-02 с обязательной гидравлической проверкой комплектуемого воздухонагревателя на герметичность. Воздушно-отопительные рециркуляционные агрегаты эксплуатируются в макроклиматических районах с умеренным и холодным климатом 3-й категории размещения по ГОСТ 15150-69.

Конструкция воздушно-отопительного агрегата АВО

Виды отопительных агрегатов АВО

Агрегаты АВО хл разработаны и запущены в производство в трех типоразмерных вариантах, отличающихся по объему нагреваемого воздуха и тепловой мощности. По используемому теплоносителю, одноструйные отопительно-рециркуляционные агрегаты этой серии подразделяются на водяные и паровые модели. В первом случае греющей средой выступает горячая (перегретая) вода, во-втором – сухой насыщенный (перегретый) пар температурой до 190°С и давлением не более 1.2 МПа.

Наименование агрегата	Производительность по воздуху, м³/ч	Производительность по теплу, кВт		Габариты, мм (длина - ширина - высота)		Масса, кг
Наименование агрегата	Производительность по воздуху, м³/ч	вода	пар	вода	пар	Масса, кг
АВО 3-55-01	2800	49	50	840 х 710 х 620	840 х 575 х 790	91
АВО 4-95-01	5000	92	91	865 х 920 х 830	865 х 785 х 1000	144
АВО 7-165-01	10500	170	166	1025 х 1050 х 1000	1025 х 920 х 1135	194

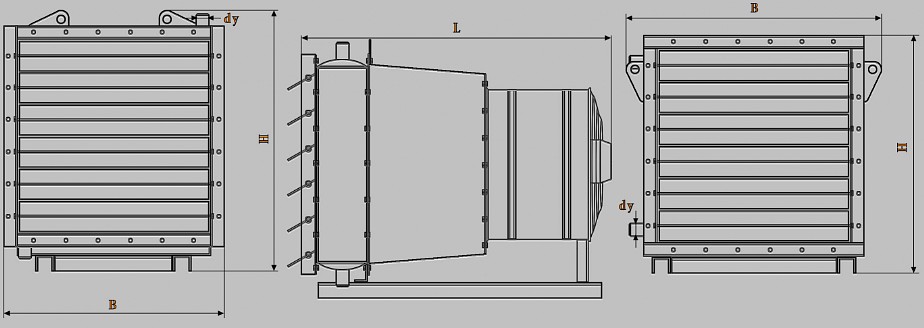

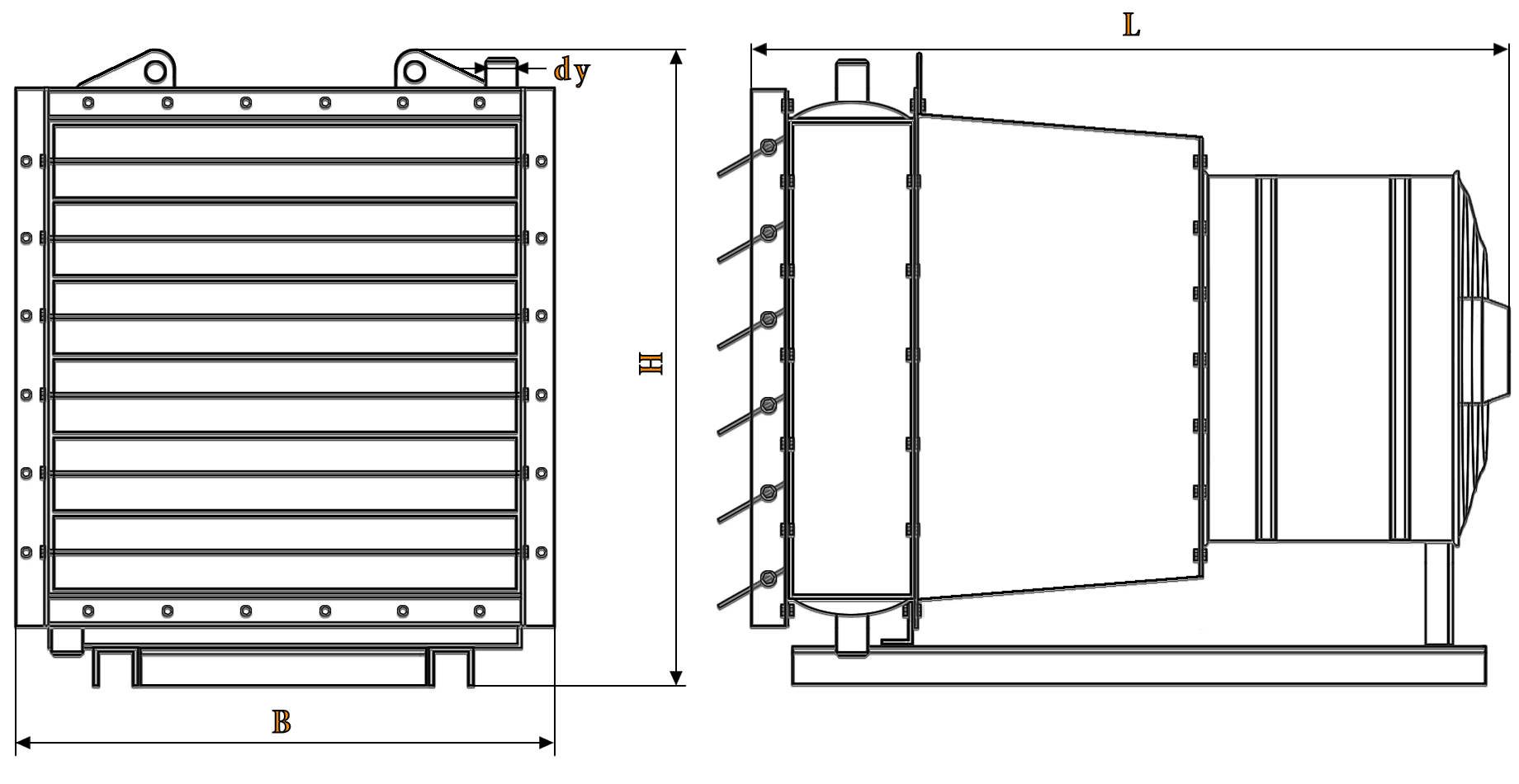

Габаритные размеры отопительно-рециркуляционного агрегата АВО

Конструктивные особенности агрегатов АВО

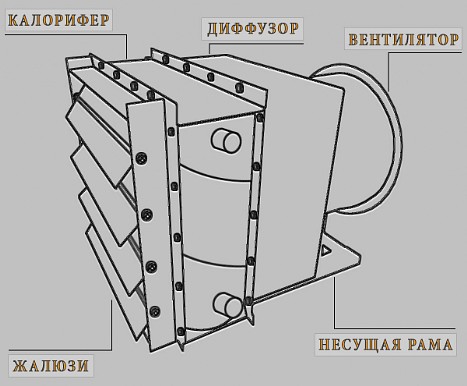

Воздушно-отопительный агрегат АВО хл состоит из следующих основных частей:

• осевого вентилятора ВО-06-300, служащего для подачи воздуха в агрегат;
• диффузора между вентилятором и калорифером;
• воздухонагревателя типа ТВВ или КП, предназначенного для подогрева нагнетаемого воздуха;
• поворотных жалюзи, установленных для изменения направления и распределения воздушного потока;
• общей сварной рамы, служащей для установки агрегата в рабочем положении.

Наименование агрегата	Комплектуемый осевой вентилятор	Комплектуемый калорифер		Площадь поверхности нагрева, м²	dy, мм
Наименование агрегата	Комплектуемый осевой вентилятор	вода	пар	Площадь поверхности нагрева, м²	вода	пар
АВО 3-55-01	ВО-06-300-4 (0.25 кВт / 1500 об. мин.)	ТВВ 4 (АВО 3-55)	КП 4 (АВО 3-55)	12.5	32	50
АВО 4-95-01	ВО-06-300-5 (0.37 кВт / 1500 об. мин.)	ТВВ 4 (АВО 4-95)	КП 4 (АВО 4-95)	25.3	32	50
АВО 7-165-01	ВО-06-300-6.3 (1.1 кВт / 1500 об. мин.)	ТВВ 4 (АВО 7-165)	КП 4 (АВО 7-165)	34.9	32	50

В зависимости от модели, агрегаты АВО-хл комплектуются водяным ТВВ или паровым КП калорифером. Использование в этих калориферах теплоотдающих элементов с увеличенной площадью сечения для прохода теплоносителя, за счет применения стальных несущих трубок диаметром 22 мм, предоставляет ряд преимуществ: меньшее гидравлическое сопротивление, более длительный срок службы и сохранения теплотехнических характеристик, возможность работы с загрязненным теплоносителем и при более низких температурах окружающей среды.

Каталог агрегатов воздушно-отопительных АВО ХЛ

Представлены чертежи, таблицы с теплотехническими данными, габаритные размеры паровых и водяных отопительных агрегатов серии АВО.

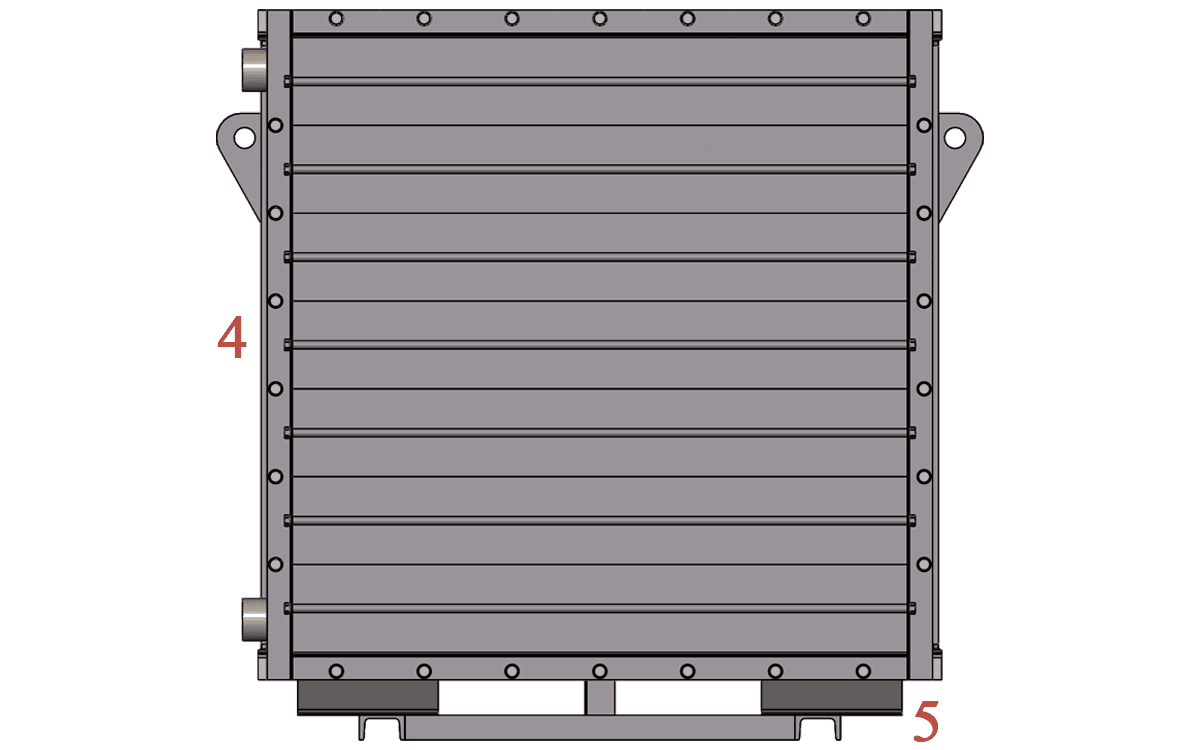

Калориферы, устанавливаемые в агрегаты, компонуются теплопередающими элементами, изготовленными из несущих стальных трубок (электросварных прямошовных или цельнотянутых бесшовных) со спирально-накатным алюминиевым оребрением диаметром 41 мм с шагом между ребрами равным 3.35 мм. Увеличенный шаг оребрения внешней поверхности биметаллических элементов способствует снижению интенсивности забивания межреберного и межтрубного пространства пылью и грязью. Отопительные агрегаты АВО-хл могут поставляться с двумя калориферами, а также с вентилятором во взрывозащищенном исполнении.

Технические характеристики водяных агрегатов АВО

Ниже выложены теплотехнические данные и рабочие расчетные параметры воздушно-отопительных агрегатов АВО хл на базе водяных шестиходовых четырехрядных калориферов ТВВ4. Табличные расчеты представлены для разных температурных режимов теплоносителя и воздуха.

Температурный график теплоносителя, °С	150/90
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	42	48	53	59	46	51	57	62	38	44	50	56
Расход теплоносителя, м³/ч	1.0	0.9	0.8	0.7	1.9	1.7	1.5	1.4	3.5	3.1	2.8	2.5
Гидравлическое сопротивление, кПа	0.3	0.2	0.2	0.2	0.9	0.8	0.6	0.5	2.9	2.3	1.9	1.5
Тепловая мощность отопительного агрегата, кВт	68	61	55	49	130	117	104	92	240	215	192	170

Температурный график теплоносителя, °С	130/90
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	39	45	50	56	43	48	54	59	35	41	47	53
Расход теплоносителя, м³/ч	1.4	1.3	1.1	1.0	2.7	2.4	2.2	1.9	5.0	4.4	3.9	2.8
Гидравлическое сопротивление, кПа	0.6	0.5	0.4	0.3	1.8	1.5	1.1	0.9	5.7	4.6	3.6	2.8
Тепловая мощность отопительного агрегата, кВт	65	58	52	46	124	111	98	87	228	204	181	160

Температурный график теплоносителя, °С	115/70
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	30	35	41	47	33	38	44	49	26	32	38	44
Расход теплоносителя, м³/ч	1.1	1.0	0.9	0.7	2.1	1.8	1.6	1.4	3.7	3.3	2.9	2.5
Гидравлическое сопротивление, кПа	0.3	0.3	0.2	0.2	1.0	0.8	0.6	0.5	3.1	2.5	1.8	1.4
Тепловая мощность отопительного агрегата, кВт	55	49	42	36	105	92	80	69	193	170	148	127

Температурный график теплоносителя, °С	105/70
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	28	34	40	45	31	37	42	47	25	31	37	43
Расход теплоносителя, м³/ч	1.4	1.2	1.0	0.9	2.6	2.2	2.0	1.7	4.7	4.1	3.6	3.0
Гидравлическое сопротивление, кПа	0.5	0.4	0.3	0.2	1.6	1.2	0.9	0.7	4.8	3.7	2.8	2.1
Тепловая мощность отопительного агрегата, кВт	54	47	41	35	102	89	78	66	188	165	143	122

Температурный график теплоносителя, °С	95/70
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	27	33	38	43	30	36	41	46	24	30	36	41
Расход теплоносителя, м³/ч	1.8	1.6	1.4	1.2	3.5	3.0	2.6	2.2	6.3	5.5	4.8	4.1
Гидравлическое сопротивление, кПа	0.9	0.7	0.6	0.4	2.8	2.1	1.6	1.2	8.8	6.7	5.0	3.6
Тепловая мощность отопительного агрегата, кВт	52	46	40	34	99	87	75	63	183	159	138	117

Температурный график теплоносителя, °С	90/70
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	26	32	37	42	29	35	40	45	23	29	35	40
Расход теплоносителя, м³/ч	2.3	2.0	1.7	1.4	4.2	3.7	3.2	2.7	7.8	6.8	5.8	4.9
Гидравлическое сопротивление, кПа	1.4	1.1	0.8	0.6	4.3	3.2	2.4	1.7	13.2	10.0	7.4	5.3
Тепловая мощность отопительного агрегата, кВт	51	45	39	33	98	85	73	62	180	157	135	114

Температурный график теплоносителя, °С	80/60
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	23	29	34	39	26	31	36	41	20	26	32	38
Расход теплоносителя, м³/ч	2.8	2.4	2.1	1.7	5.3	4.6	3.9	3.2	9.7	8.4	7.1	5.9
Гидравлическое сопротивление, кПа	2.0	1.6	1.2	0.8	6.4	4.9	3.6	2.4	20.4	15.1	10.9	7.6
Тепловая мощность отопительного агрегата, кВт	48	42	35	29	91	79	67	56	169	146	124	103

Технические характеристики паровых агрегатов АВО

Ниже выложены теплотехнические данные и рабочие расчетные параметры воздушно-отопительных агрегатов АВО хл на базе паровых одноходовых четырехрядных калориферов КП4. Табличные расчеты представлены для разных температурных режимов теплоносителя и воздуха.

Давление сухого насыщенного пара, МПа	0.05
Температура пара на входе в агрегат, °С	81.3
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	40	45	49	53	42	47	51	55	33	38	43	48
Расход пара, кг/ч	94	83	73	63	172	151	132	114	310	275	241	208
Тепловая мощность отопительного агрегата, кВт	60	53	47	40	110	97	85	73	198	176	154	133

Давление сухого насыщенного пара, МПа	0.07
Температура пара на входе в агрегат, °С	89.9
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	46	50	55	59	48	52	56	60	38	43	48	53
Расход пара, кг/ч	101	91	80	70	186	167	148	130	336	301	267	234
Тепловая мощность отопительного агрегата, кВт	64	58	51	45	118	106	94	82	213	191	169	148

Давление сухого насыщенного пара, МПа	0.1
Температура пара на входе в агрегат, °С	99.6
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	52	56	61	65	54	58	63	67	43	48	53	58
Расход пара, кг/ч	111	100	89	79	203	184	163	145	369	333	299	265
Тепловая мощность отопительного агрегата, кВт	69	63	56	50	128	115	102	91	231	209	187	166

Давление сухого насыщенного пара, МПа	0.15
Температура пара на входе в агрегат, °С	111.4
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	59	64	68	73	62	66	70	75	50	55	60	65
Расход пара, кг/ч	123	111	101	90	224	204	185	164	406	370	335	300
Тепловая мощность отопительного агрегата, кВт	76	69	62	55	138	126	114	101	251	229	207	186

Давление сухого насыщенного пара, МПа	0.2
Температура пара на входе в агрегат, °С	120.2
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	65	70	74	78	68	72	76	80	54	60	65	70
Расход пара, кг/ч	131	119	109	99	239	219	200	181	439	399	363	328
Тепловая мощность отопительного агрегата, кВт	80	73	67	60	146	134	122	111	269	244	222	201

Давление сухого насыщенного пара, МПа	0.3
Температура пара на входе в агрегат, °С	133.5
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	74	78	83	87	77	81	85	89	62	67	73	78
Расход пара, кг/ч	144	133	121	111	264	243	223	204	483	446	406	370
Тепловая мощность отопительного агрегата, кВт	87	80	73	67	158	146	134	123	290	268	244	222

Давление сухого насыщенного пара, МПа	0.4
Температура пара на входе в агрегат, °С	143.6
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	85	89	94	98	88	92	96	100	73	78	83	88
Расход пара, кг/ч	143	132	120	110	262	241	222	202	480	443	406	371
Тепловая мощность отопительного агрегата, кВт	85	78	71	65	155	143	131	120	284	262	241	220

Давление сухого насыщенного пара, МПа	0.5
Температура пара на входе в агрегат, °С	151.8
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	90	95	99	103	93	97	102	106	78	83	88	93
Расход пара, кг/ч	152	140	129	119	278	258	236	216	508	470	433	397
Тепловая мощность отопительного агрегата, кВт	89	82	76	69	163	151	138	126	298	275	254	232

Давление сухого насыщенного пара, МПа	0.6
Температура пара на входе в агрегат, °С	158.8
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	95	99	104	108	98	102	106	110	82	87	92	97
Расход пара, кг/ч	159	148	136	125	291	271	250	230	534	495	458	421
Тепловая мощность отопительного агрегата, кВт	92	86	79	73	169	157	145	133	309	287	265	244

Давление сухого насыщенного пара, МПа	0.8
Температура пара на входе в агрегат, °С	170.4
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	107	111	116	120	110	114	118	122	94	99	104	109
Расход пара, кг/ч	160	149	137	126	293	272	252	232	537	498	461	424
Тепловая мощность отопительного агрегата, кВт	91	85	78	72	167	155	143	132	305	283	262	241

Давление сухого насыщенного пара, МПа	1.0
Температура пара на входе в агрегат, °С	179.9
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	113	118	122	126	117	121	125	129	99	105	110	115
Расход пара, кг/ч	171	158	147	136	311	290	269	249	575	532	494	457
Тепловая мощность отопительного агрегата, кВт	96	89	82	76	174	162	151	139	322	298	276	255

Давление сухого насыщенного пара, МПа	1.2
Температура пара на входе в агрегат, °С	188.0
Модель воздушно-отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего в агрегат воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
t воздуха на выходе из воздушного агрегата, °С	123	127	132	136	126	131	135	139	109	115	120	125
Расход пара, кг/ч	168	157	144	134	308	285	264	244	566	523	485	448
Тепловая мощность отопительного агрегата, кВт	93	86	80	74	170	157	146	135	312	289	268	247

Прайс-лист на агрегаты воздушно-отопительные АВО ХЛ

Структура условного обозначения. Агрегат АВО 7-165-01 (КП4) ХЛ (ТУ 4864-003-55613706-02):
АВО – агрегат воздушно-отопительный; 7 – типоразмер агрегата; 165 – номинальная тепловая мощность; 01 - конструктивное исполнение; КП4 – модель комплектуемого парового или водяного калорифера; ХЛ - климатическое исполнение.

ООО Т.С.Т. – предприятие по производству воздушно-отопительного и теплообменного оборудования. Юридический адрес организации: 630108, г. Новосибирск г., ул. Широкая, 1 А, офис 207/1. Контактные телефоны: +7 (3846) 68-23-24; 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Электронная почта - zao_tst@mail.ru. Осуществляется доставка транспортно-экспедиционными компаниями в города: Пермь, Красноярск, Челябинск, Екатеринбург, Омск, Самара, Москва, Тюмень и др.
