Агрегаты АВО ХЛ КП4

Паровые воздушно-отопительные агрегаты АВО ХЛ

АВО 3-55-01 ХЛ паровой

Характеристики: 2800 м³/ч;

50 кВт

60 542 руб. с НДС

АВО 4-95-01 ХЛ паровой

Характеристики: 5000 м³/ч;

91 кВт

82 528 руб. с НДС

АВО 7-165-01 ХЛ паровой

Характеристики: 10500 м³/ч;

166 кВт

108 623 руб. с НДС

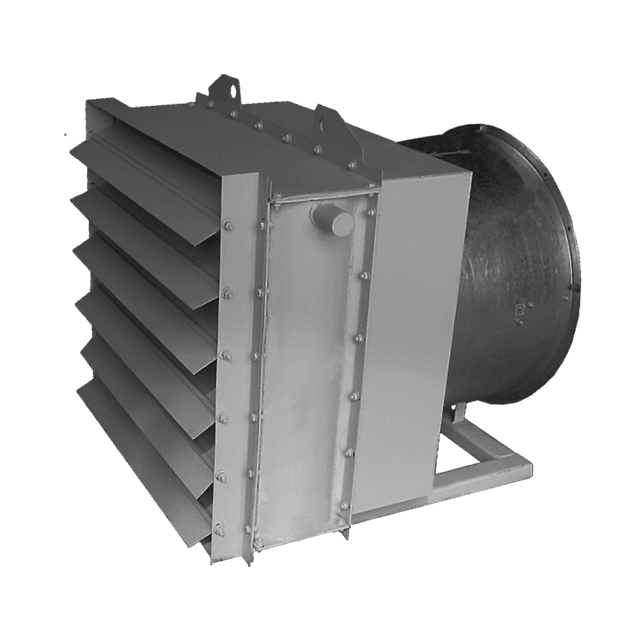

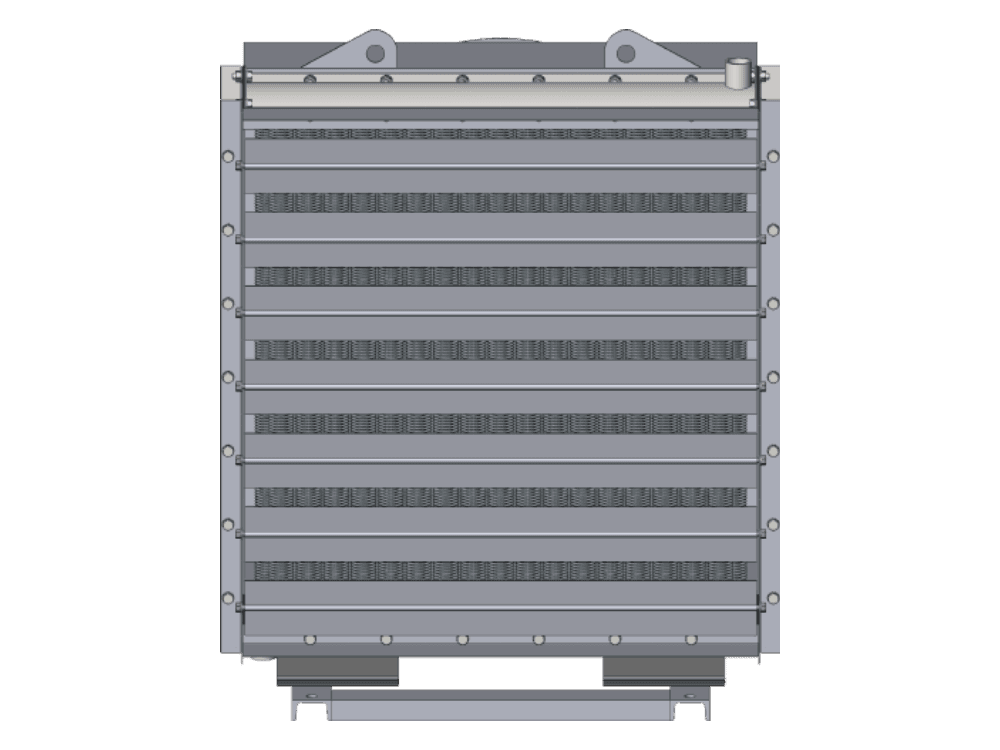

Воздушно-отопительный агрегат АВО ХЛ паровой.

ТУ 4864-003-55613706-02

Теплоотдающие элементы парового калорифера КП4:

- электросварные прямошовные трубки 22х1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 22х1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Водяные агрегаты АВО ХЛ

АВО ХЛ водяные

Технические характеристики агрегатов АВО ХЛ паровых

Наименование агрегата АВО ХЛ
АВО 3-55	АВО 4-95	АВО 7-165
Производительность по воздуху, м³/час
2800	5000	10500
Тепловая мощность агрегата, кВт
50	91	166
Установленный вентилятор
ВО 6-300-4	ВО 6-300-5	ВО 6-300-6.3
Двигатель, кВт/об. мин.
0.25/1500	0.37/1500	1.1/1500
Масса отопительного агрегата, кг
91	144	194

Установленный паровой калорифер
КП4 АВО 3-55	КП4 АВО 4-95	КП4 АВО 7-165
Емкость комплектуемого калорифера, м³
0.0112	0.0196	0.0256
Площадь поверхности теплообмена, м²
12.5	25.3	34.9
Диаметр патрубков, Ду мм
50	50	50
Расход теплоносителя min, кг/час
63	114	208
Расход теплоносителя max, кг/час
171	311	575

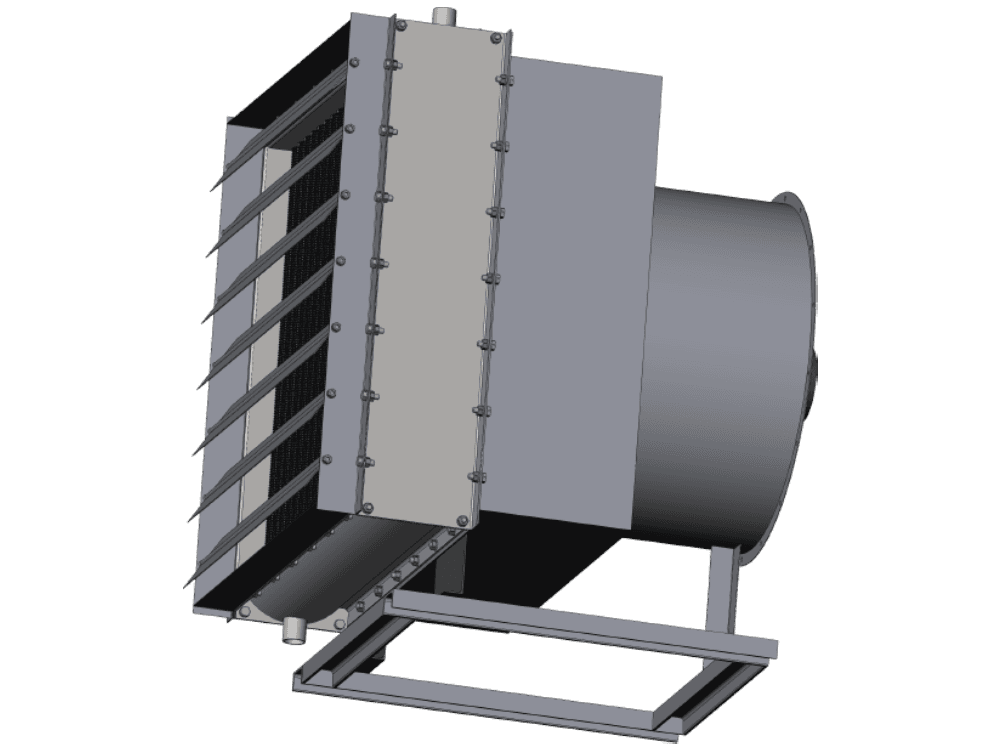

Агрегат воздушного отопления АВО ХЛ паровой

Таблица расчета и подбора паровых агрегатов АВО ХЛ

Ниже представлены расчетные данные воздушно-отопительных агрегатов АВО ХЛ (на базе четырехрядного парового калорифера КП4) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, вырабатываемой мощностью и расходом пара.

Давление сухого насыщенного пара, МПа	0.05
Температура пара, °С	81.3
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	40	45	49	53	42	47	51	55	33	38	43	48
Расход пара агрегатом, кг/ч	94	83	73	63	172	151	132	114	310	275	241	208
Производительность по теплу, кВт	60	53	47	40	110	97	85	73	198	176	154	133

Давление сухого насыщенного пара, МПа	0.07
Температура пара, °С	89.9
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	46	50	55	59	48	52	56	60	38	43	48	53
Расход пара агрегатом, кг/ч	101	91	80	70	186	167	148	130	336	301	267	234
Производительность по теплу, кВт	64	58	51	45	118	106	94	82	213	191	169	148

Давление сухого насыщенного пара, МПа	0.1
Температура пара, °С	99.6
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	52	56	61	65	54	58	63	67	43	48	53	58
Расход пара агрегатом, кг/ч	111	100	89	79	203	184	163	145	369	333	299	265
Производительность по теплу, кВт	69	63	56	50	128	115	102	91	231	209	187	166

Давление сухого насыщенного пара, МПа	0.15
Температура пара, °С	111.4
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	59	64	68	73	62	66	70	75	50	55	60	65
Расход пара агрегатом, кг/ч	123	111	101	90	224	204	185	164	406	370	335	300
Производительность по теплу, кВт	76	69	62	55	138	126	114	101	251	229	207	186

Давление сухого насыщенного пара, МПа	0.2
Температура пара, °С	120.2
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	65	70	74	78	68	72	76	80	54	60	65	70
Расход пара агрегатом, кг/ч	131	119	109	99	239	219	200	181	439	399	363	328
Производительность по теплу, кВт	80	73	67	60	146	134	122	111	269	244	222	201

Давление сухого насыщенного пара, МПа	0.3
Температура пара, °С	133.5
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	74	78	83	87	77	81	85	89	62	67	73	78
Расход пара агрегатом, кг/ч	144	133	121	111	264	243	223	204	483	446	406	370
Производительность по теплу, кВт	87	80	73	67	158	146	134	123	290	268	244	222

Давление сухого насыщенного пара, МПа	0.4
Температура пара, °С	143.6
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	85	89	94	98	88	92	96	100	73	78	83	88
Расход пара агрегатом, кг/ч	143	132	120	110	262	241	222	202	480	443	406	371
Производительность по теплу, кВт	85	78	71	65	155	143	131	120	284	262	241	220

Давление сухого насыщенного пара, МПа	0.5
Температура пара, °С	151.8
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	90	95	99	103	93	97	102	106	78	83	88	93
Расход пара агрегатом, кг/ч	152	140	129	119	278	258	236	216	508	470	433	397
Производительность по теплу, кВт	89	82	76	69	163	151	138	126	298	275	254	232

Давление сухого насыщенного пара, МПа	0.6
Температура пара, °С	158.8
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	95	99	104	108	98	102	106	110	82	87	92	97
Расход пара агрегатом, кг/ч	159	148	136	125	291	271	250	230	534	495	458	421
Производительность по теплу, кВт	92	86	79	73	169	157	145	133	309	287	265	244

Давление сухого насыщенного пара, МПа	0.8
Температура пара, °С	170.4
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	107	111	116	120	110	114	118	122	94	99	104	109
Расход пара агрегатом, кг/ч	160	149	137	126	293	272	252	232	537	498	461	424
Производительность по теплу, кВт	91	85	78	72	167	155	143	132	305	283	262	241

Давление сухого насыщенного пара, МПа	1.0
Температура пара, °С	179.9
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	113	118	122	126	117	121	125	129	99	105	110	115
Расход пара агрегатом, кг/ч	171	158	147	136	311	290	269	249	575	532	494	457
Производительность по теплу, кВт	96	89	82	76	174	162	151	139	322	298	276	255

Давление сухого насыщенного пара, МПа	1.2
Температура пара, °С	188.0
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	123	127	132	136	126	131	135	139	109	115	120	125
Расход пара агрегатом, кг/ч	168	157	144	134	308	285	264	244	566	523	485	448
Производительность по теплу, кВт	93	86	80	74	170	157	146	135	312	289	268	247

Табличные данные можно использовать при подборе сопутствующего пароконденсатного оборудования.

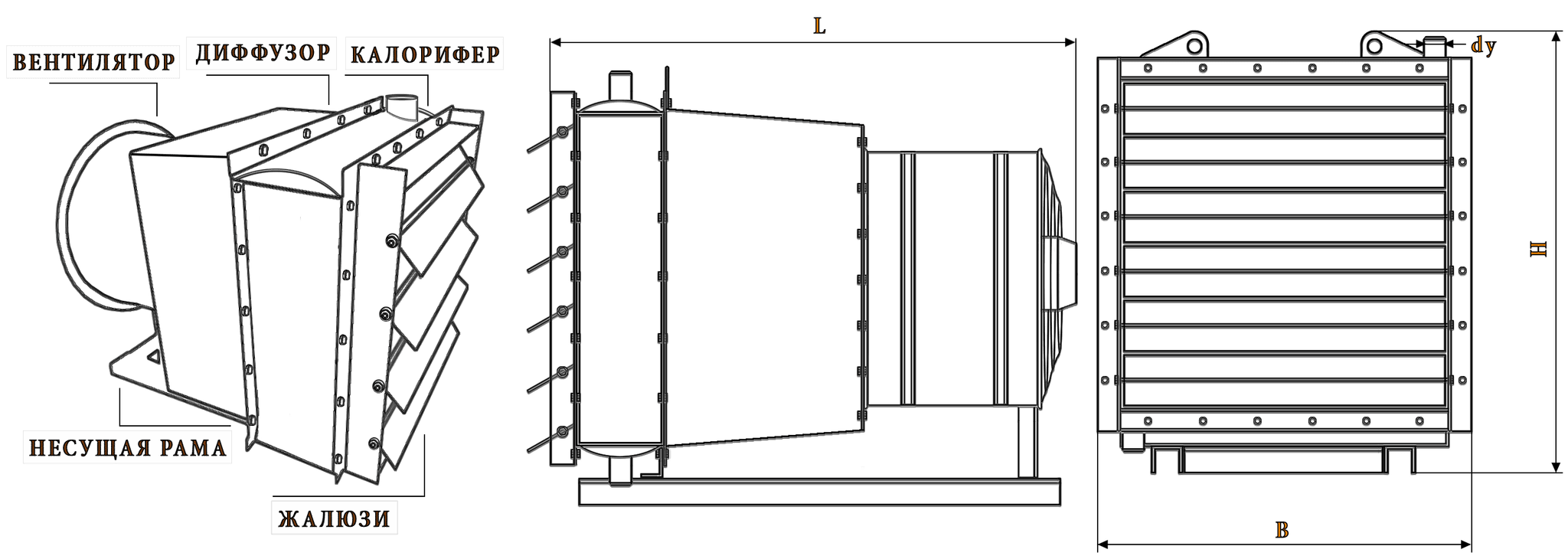

Габаритные размеры агрегатов АВО ХЛ паровых

Габаритные размеры, мм
Агрегат	L	B	H
АВО 3-55	840	575	790
АВО 4-95	865	785	1000
АВО 7-165	1025	920	1135
