Агрегаты АВО ХЛ ТВВ4

Водяные воздушно-отопительные агрегаты АВО ХЛ

АВО 3-55-01 ХЛ водяной

Характеристики: 2800 м³/ч;

49 кВт

60 542 руб. с НДС

АВО 4-95-01 ХЛ водяной

Характеристики: 5000 м³/ч;

92 кВт

82 528 руб. с НДС

АВО 7-165-01 ХЛ водяной

Характеристики: 10500 м³/ч;

170 кВт

108 623 руб. с НДС

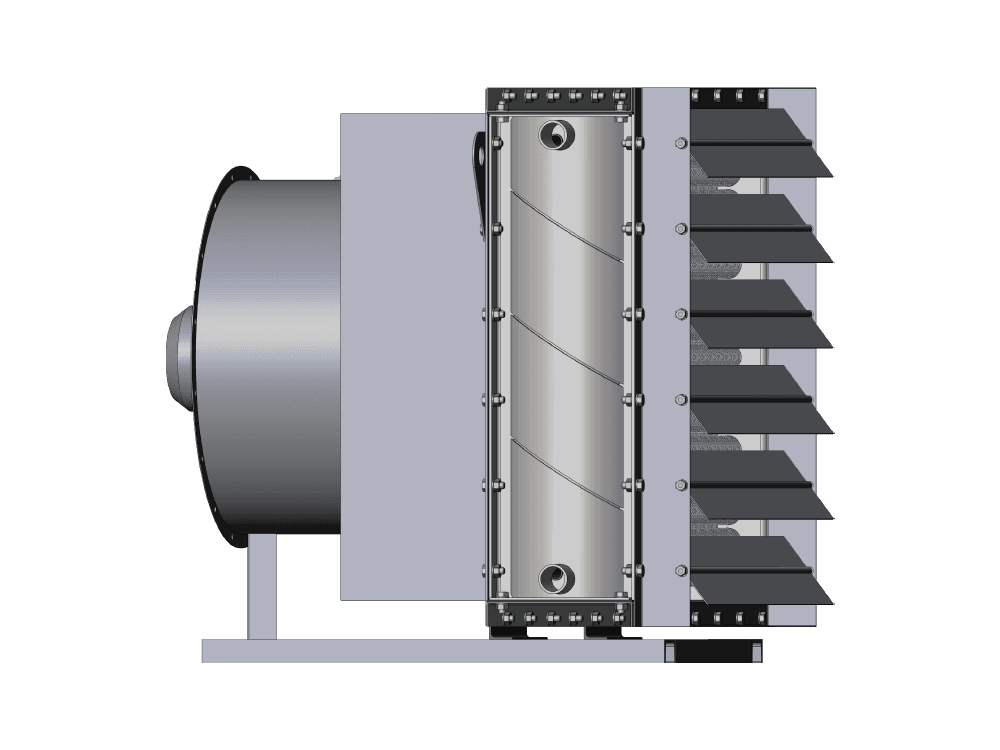

Воздушно-отопительный агрегат АВО ХЛ водяной.

ТУ 4864-003-55613706-02

Теплоотдающие элементы водяного калорифера ТВВ4:

- электросварные прямошовные трубки 22х1.5 мм по ГОСТ 10704-91
- цельнотянутые бесшовные трубки 22х1.5 мм по ГОСТ 8734-75
с алюминиевым (АД1 ТУ 1-8-267-99) накатным оребрением

Паровые агрегаты АВО ХЛ

АВО ХЛ паровые

Технические характеристики агрегатов АВО ХЛ водяных

Наименование агрегата АВО ХЛ
АВО 3-55	АВО 4-95	АВО 7-165
Производительность по воздуху, м³/час
2800	5000	10500
Тепловая мощность агрегата, кВт
49	92	170
Установленный вентилятор
ВО 6-300-4	ВО 6-300-5	ВО 6-300-6.3
Двигатель, кВт/об. мин.
0.25/1500	0.37/1500	1.1/1500
Масса отопительного агрегата, кг
91	144	194

Установленный водяной калорифер
ТВВ4 АВО 3-55	ТВВ4 АВО 4-95	ТВВ4 АВО 7-165
Объем комплектуемого калорифера, л
11.2	19.6	25.6
Площадь поверхности теплообмена, м²
12.5	25.3	34.9
Диаметр патрубков, Ду мм
32	32	32
Расход теплоносителя min-max, м³/час
0.7-2.8	1.4-5.3	2.5-9.7
Гидравлическое сопротивление min- max, кПа
0.2-2.0	0.5-6.4	1.5-20.4

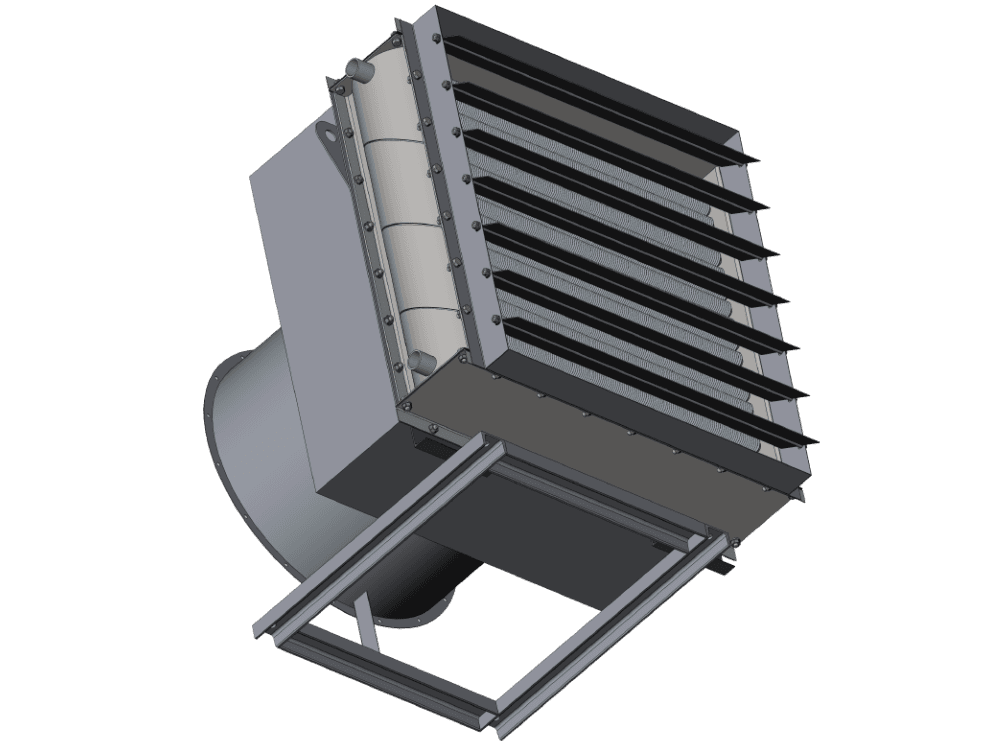

Агрегат воздушного отопления АВО ХЛ водяной

Таблица расчета и подбора водяных агрегатов АВО ХЛ

Ниже представлены расчетные данные воздушно-отопительных агрегатов АВО ХЛ (на базе четырехрядного водяного калорифера ТВВ4) производства ООО Т.С.Т. Выбрав в верхней части таблицы подходящий вам график теплоносителя, можно ознакомиться с основными теплотехническими показателями: температурой воздуха на выходе, сопротивлением по воде и расходом теплоносителя, вырабатываемой мощностью.

График теплоносителя, °С	150/90
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	42	48	53	59	46	51	57	62	38	44	50	56
Расход теплоносителя, м³/ч	1.0	0.9	0.8	0.7	1.9	1.7	1.5	1.4	3.5	3.1	2.8	2.5
Гидравлическое сопротивление, кПа	0.3	0.2	0.2	0.2	0.9	0.8	0.6	0.5	2.9	2.3	1.9	1.5
Производительность по теплу, кВт	68	61	55	49	130	117	104	92	240	215	192	170

График теплоносителя, °С	130/90
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	39	45	50	56	43	48	54	59	35	41	47	53
Расход теплоносителя, м³/ч	1.4	1.3	1.1	1.0	2.7	2.4	2.2	1.9	5.0	4.4	3.9	2.8
Гидравлическое сопротивление, кПа	0.6	0.5	0.4	0.3	1.8	1.5	1.1	0.9	5.7	4.6	3.6	2.8
Производительность по теплу, кВт	65	58	52	46	124	111	98	87	228	204	181	160

График теплоносителя, °С	115/70
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	30	35	41	47	33	38	44	49	26	32	38	44
Расход теплоносителя, м³/ч	1.1	1.0	0.9	0.7	2.1	1.8	1.6	1.4	3.7	3.3	2.9	2.5
Гидравлическое сопротивление, кПа	0.3	0.3	0.2	0.2	1.0	0.8	0.6	0.5	3.1	2.5	1.8	1.4
Производительность по теплу, кВт	55	49	42	36	105	92	80	69	193	170	148	127

График теплоносителя, °С	105/70
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	28	34	40	45	31	37	42	47	25	31	37	43
Расход теплоносителя, м³/ч	1.4	1.2	1.0	0.9	2.6	2.2	2.0	1.7	4.7	4.1	3.6	3.0
Гидравлическое сопротивление, кПа	0.5	0.4	0.3	0.2	1.6	1.2	0.9	0.7	4.8	3.7	2.8	2.1
Производительность по теплу, кВт	54	47	41	35	102	89	78	66	188	165	143	122

График теплоносителя, °С	95/70
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	27	33	38	43	30	36	41	46	24	30	36	41
Расход теплоносителя, м³/ч	1.8	1.6	1.4	1.2	3.5	3.0	2.6	2.2	6.3	5.5	4.8	4.1
Гидравлическое сопротивление, кПа	0.9	0.7	0.6	0.4	2.8	2.1	1.6	1.2	8.8	6.7	5.0	3.6
Производительность по теплу, кВт	52	46	40	34	99	87	75	63	183	159	138	117

График теплоносителя, °С	90/70
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	26	32	37	42	29	35	40	45	23	29	35	40
Расход теплоносителя, м³/ч	2.3	2.0	1.7	1.4	4.2	3.7	3.2	2.7	7.8	6.8	5.8	4.9
Гидравлическое сопротивление, кПа	1.4	1.1	0.8	0.6	4.3	3.2	2.4	1.7	13.2	10.0	7.4	5.3
Производительность по теплу, кВт	51	45	39	33	98	85	73	62	180	157	135	114

График теплоносителя, °С	80/60
Модель отопительного агрегата	АВО 3-55-01				АВО 4-95-01				АВО 7-165-01
Производительность по воздуху, м³/ч	2800				5000				10500
Температура входящего воздуха, °С	-20	-10	0	+10	-20	-10	0	+10	-20	-10	0	+10
Температура выходящего воздуха, °С	23	29	34	39	26	31	36	41	20	26	32	38
Расход теплоносителя, м³/ч	2.8	2.4	2.1	1.7	5.3	4.6	3.9	3.2	9.7	8.4	7.1	5.9
Гидравлическое сопротивление, кПа	2.0	1.6	1.2	0.8	6.4	4.9	3.6	2.4	20.4	15.1	10.9	7.6
Производительность по теплу, кВт	48	42	35	29	91	79	67	56	169	146	124	103

Табличные данные можно использовать при подборе сопутствующего насосно-смесительного оборудования.

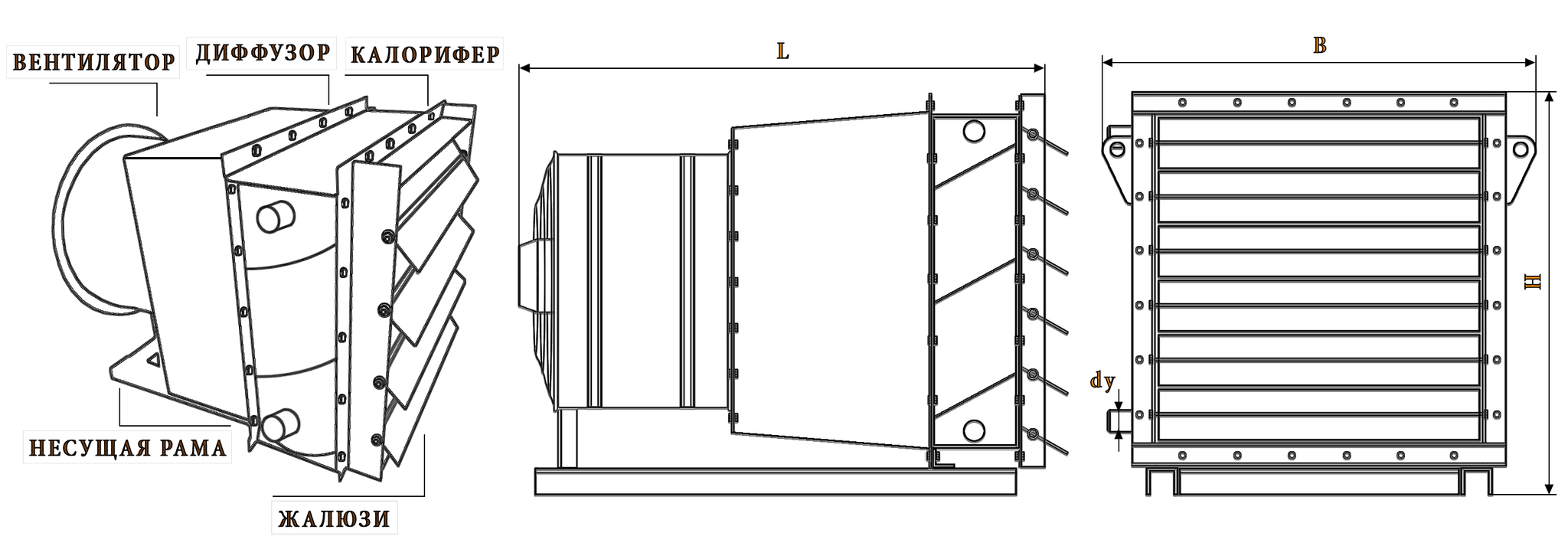

Габаритные размеры агрегатов АВО ХЛ водяных

Габаритные размеры, мм
Агрегат	L	B	H
АВО 3-55	840	710	620
АВО 4-95	865	920	830
АВО 7-165	1025	1050	1000

водяные агрегаты АВО ХЛ Каталог водяных агрегатов АВО ХЛ
