Калорифер ТВВ 410 (воздухонагреватель ВНВ-410 хл) - воздушный биметаллический нагреватель рекуперативного типа, использующий в качестве
первичного теплоносителя горячую воду и служащий для нагрева помещений различного назначения. Водяной теплообменник может
эксплуатироваться как индивидуально, так и компоноваться в сборные калориферные установки. Производство калориферов ТВВ (ВНВ) 410
осуществляется согласно техническим требованиям ТУ 4863-002-55613706-02 с проверкой каждого обогревателя на герметичность и прочность.
Водяные воздухонагреватели предназначены для эксплуатации в условиях холодного климата (ХЛ) категории размещения 3 по ГОСТ 15150-69.
Конструкция и технические характеристики калорифера ТВВ 410
Калорифер ТВВ 410 представляет собой нагревательный блок, состоящий из определенного количества теплопередающих элементов, фиксированных
трубными решетками и входящими в общий гидравлический тракт наряду с коллекторными коробками и патрубками или штуцерами. Теплопередающие
элементы – биметаллические на стальной трубе (электросварной по ГОСТ 10704-91 или бесшовной по ГОСТ 8734-75) диаметром 22 мм с алюминиевым
спирально-накатным оребрением. Применение при производстве калорифера ТВВ 410 несущих трубок с увеличенной площадью для прохода
теплоносителя дает возможность продолжительной эксплуатации нагревателя в условиях особо низких температур входящего воздуха.
Основные технические характеристики водяного воздухонагревателя ТВВ 410-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
6300
169
28.7
92
Объем (емкость) воздухонагревателя ВНВ 410 - 19.1 литра. Габариты по внешнему контуру - 1227 х 575 х 220 мм.
Количество теплонесущих трубок – 42 шт.

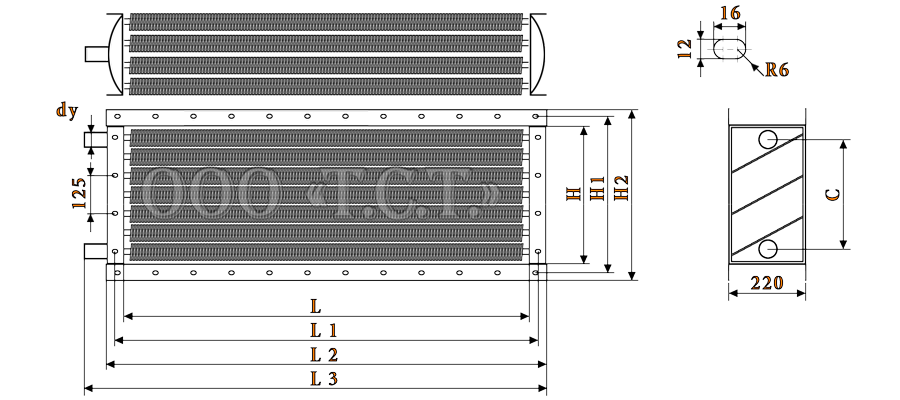

Габаритные и присоединительные размеры калорифера ТВВ 410
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 410), мм
Технические данные калорифера ТВВ 410 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
4
1.155
0.581
28.7
0.00523
0.00101
0.00298 (0.00199)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 410 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 3500 до 8000 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На шести температурных режимах входящего теплоносителя в
расчетах используются шестиходовые модели. При последнем расчете используются технические данные четырехходового воздухонагревателя.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
5000
6300
8000
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
3,34
3,47
3,62
3,78
4,20
4,38
4,56
4,77
5,34
5,56
5,80
6,06
Аэродинамическое сопротивление, Па
80
87
94
101
123
133
143
155
191
206
223
242
t воздуха на выходе из воздухонагревателя, °С
42
37
31
25
38
32
26
20
33
27
21
15
Расход теплоносителя воздухонагревателем, м³/ч
1,4
1,5
1,7
1,9
1,6
1,8
2,0
2,2
1,9
2,1
2,3
2,5
Гидравлическое сопротивление, кПа
0,6
0,8
1,0
1,2
0,9
1,1
1,3
1,7
1,2
1,5
1,9
2,5
Коэффициент теплопередачи, Вт/(м²•°C)
46,9
48,3
49,7
51,2
53,5
55,1
56,7
58,4
61,2
63,0
64,9
66,8
Скорость теплоносителя в калорифере ТВВ 410, м/сек
0,19
0,22
0,24
0,27
0,23
0,26
0,29
0,32
0,27
0,30
0,34
0,37
Производительность по теплу, кВт
122
137
152
169
143
161
178
198
169
189
210
232
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
4000
5000
6300
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Скорость воздуха в фронтальном сечении, кг/м²•с
2,67
2,78
2,90
3,03
3,34
3,47
3,62
3,78
4,20
4,38
4,56
4,77
Аэродинамическое сопротивление, Па
53
57
62
67
80
87
94
101
123
133
143
155
t воздуха на выходе из теплообменника, °С
42
37
32
27
38
33
28
22
34
29
23
17
Расход теплоносителя, м³/ч
1,5
1,6
1,8
2,0
1,7
1,9
2,1
2,4
2,0
2,2
2,5
2,8
Гидравлическое сопротивление, кПа
0,7
0,9
1,1
1,4
0,9
1,2
1,5
1,9
1,3
1,7
2,1
2,6
Коэффициент теплопередачи, Вт/(м²•°C)
42,0
43,2
44,5
45,8
47,6
49,0
50,5
52,0
54,3
55,9
57,5
59,3
Скорость теплоносителя, м/сек
0,21
0,23
0,26
0,29
0,24
0,27
0,30
0,34
0,28
0,32
0,36
0,40
Производительность по теплу калорифера ТВВ 410, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
3500
4500
5500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,54
2,65
3,00
3,13
3,26
3,41
3,67
3,82
3,98
4,16
Аэродинамические потери ТВВ (ВНВ 113-410.22 ХЛ3), Па
42
45
48
52
66
71
77
83
96
103
112
121
t воздуха на выходе из теплообменника, °С
38
34
29
24
34
29
24
19
31
26
20
15
Расход теплоносителя калорифером, м³/ч
2,8
3,2
3,6
4,0
3,4
3,8
4,3
4,8
3,9
4,4
4,9
5,5
Гидравлическое сопротивление, кПа
2,6
3,4
4,3
5,3
3,7
4,8
6,1
7,7
5,0
6,4
8,1
10,2
Коэффициент теплопередачи, Вт/(м²•°C)
40,9
42,1
43,4
44,8
47,2
48,6
50,1
51,6
52,9
54,4
56,1
57,8
Скорость теплоносителя, м/сек
0,39
0,45
0,51
0,57
0,47
0,54
0,61
0,68
0,55
0,62
0,70
0,79
Производительность по теплу, кВт
81
92
104
116
97
110
124
139
112
127
143
160
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
3500
4000
5000
Температура подаваемого в калорифер воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,54
2,65
2,67
2,78
2,90
3,03
3,34
3,47
3,62
3,78
Воздушное сопротивление, Па
42
45
48
52
53
57
62
67
80
87
94
101
Температура воздуха на выходе, °С
37
33
28
23
35
31
26
21
32
27
21
16
Объем потребляемого теплоносителя, м³/ч
3,5
3,9
4,4
5,0
3,8
4,3
4,9
5,5
4,5
5,1
5,7
6,4
Гидравлические потери калорифера ВНВ-410, кПа
3,9
5,1
6,5
8,2
4,8
6,2
7,9
9,9
6,5
8,5
10,8
13,7
Коэффициент теплопередачи, Вт/(м²•°C)
41,5
42,7
44,0
45,4
44,8
46,1
47,5
49,0
50,8
52,3
53,9
55,6
Скорость теплоносителя, м/сек
0,49
0,55
0,63
0,70
0,54
0,61
0,69
0,77
0,63
0,71
0,81
0,91
Тепловая производительность, кВт
80
91
102
115
88
100
113
127
103
117
132
148
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
3500
4000
4500
Температура входящего воздуха, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,54
2,65
2,67
2,78
2,90
3,03
3,00
3,13
3,26
3,41
Сопротивление по воздуху, Па
42
45
48
52
53
57
62
67
66
71
77
83
t воздуха на выходе из калорифера ТВВ 410, °С
35
30
25
20
33
28
23
18
31
26
21
15
Объем теплоносителя для нагрева, м³/ч
6,5
7,5
8,4
9,5
7,2
8,2
9,3
10,5
7,9
8,9
10,1
11,4
Гидравлическое сопротивление, кПа
7,0
9,2
11,6
14,8
8,4
11,0
14,2
18,1
10,1
13,1
16,9
21,3
Коэффициент теплопередачи, Вт/(м²•°C)
41,3
42,6
43,8
45,2
44,5
45,9
47,3
48,8
47,6
49,1
50,6
52,2
Скорость горячей воды в трубках, м/сек
0,45
0,52
0,59
0,66
0,50
0,57
0,65
0,73
0,54
0,62
0,71
0,79
Тепловая производительность, кВт
76
86
98
110
83
95
108
121
91
104
117
132
Водяной калорифер подобного типоразмера, но меньшей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 310

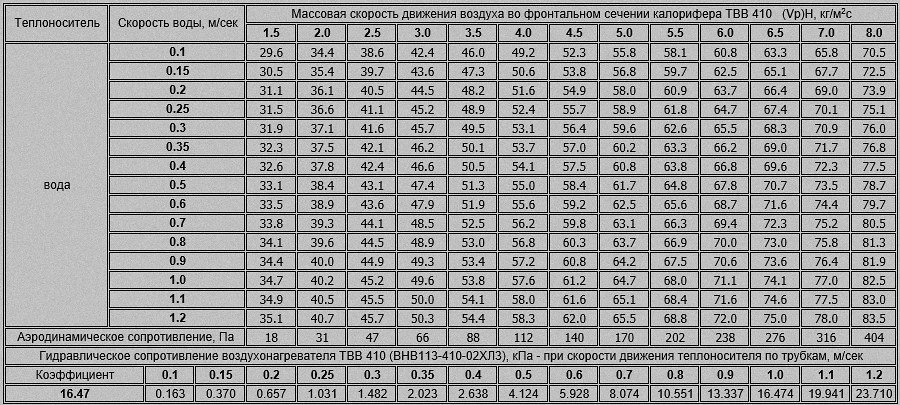

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 410
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-410 (калорифера ВНВ-410 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
